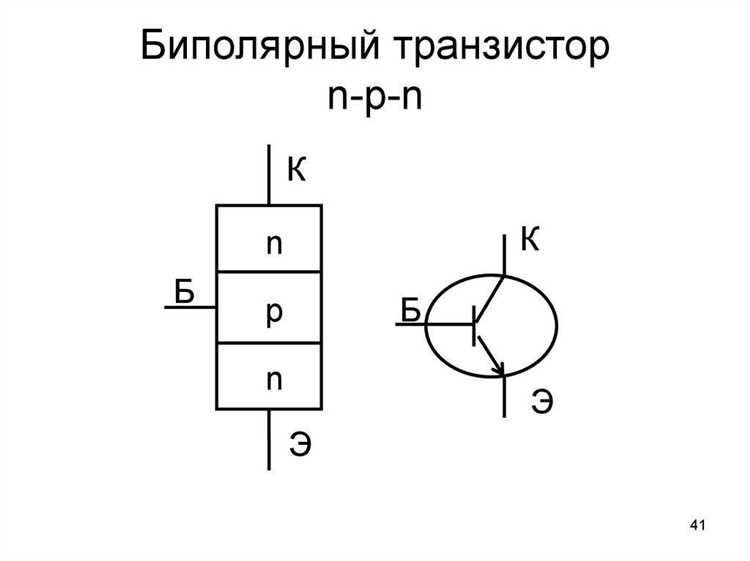

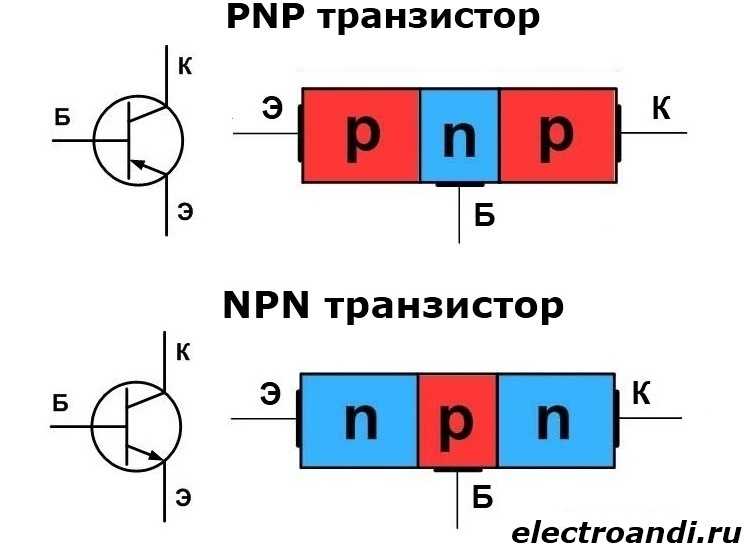

PNP и NPN – это биполярные переходные транзисторы, отличающиеся направлением тока и конструкцией. В NPN транзисторе ток коллектора течёт от коллектора к эмиттеру при положительном напряжении на базе. В PNP транзисторе ток направлен от эмиттера к коллектору, а база должна иметь более низкий потенциал относительно эмиттера.
Ключевое различие кроется в типе носителей заряда: в NPN основными носителями являются электроны, в PNP – дырки. Электроны обладают большей подвижностью, что делает NPN-транзисторы предпочтительными при проектировании высокочастотных схем и цифровой логики.

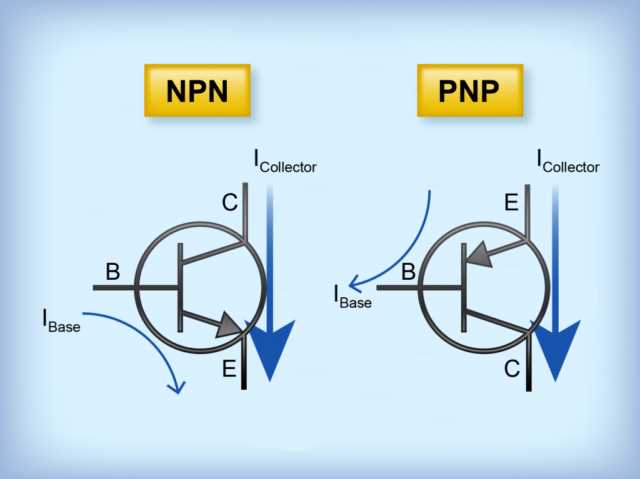

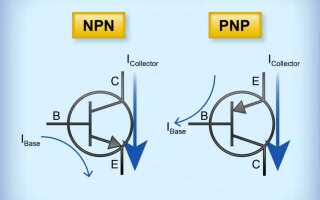

При выборе транзистора для конкретной задачи важно учитывать направление управляющего тока. В NPN базовый ток направлен внутрь транзистора, в PNP – наружу. Это напрямую влияет на компоновку схемы, особенно в микроконтроллерных устройствах с ограниченными возможностями управления током.

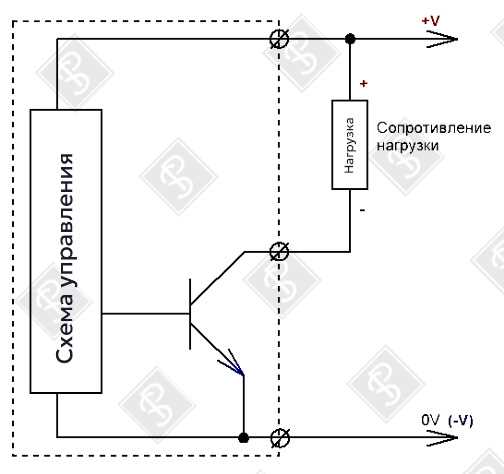

Рекомендуется использовать NPN-транзисторы, когда необходимо подключение нагрузки к «земле» и управление происходит через положительное напряжение. PNP-транзисторы уместны, если нагрузка подключена к положительной шине питания, а управление идёт через «землю».
Как определить тип транзистора с помощью мультиметра
| Шаг | Описание действия |
|---|---|
| 1 | |
| 2 | Если при этом черный щуп подключён к базе, а напряжение падения есть на двух остальных – транзистор NPN. |
| 3 | Если наоборот – красный щуп на базе, и фиксируется падение напряжения – транзистор PNP. |
Схемы включения PNP и NPN в аналоговых цепях
При проектировании аналоговых схем ключевое значение имеет правильный выбор полярности транзистора. NPN и PNP транзисторы применяются по-разному в зависимости от типа питания, требуемого направления тока и условий смещения.
Наиболее распространённые схемы включения транзисторов в аналоговых цепях:
- Эмиттерный повторитель (эмиттерный повторитель с общим коллектором): применяется для согласования сопротивлений и буферизации. В NPN-транзисторе вход подаётся на базу, выход снимается с эмиттера, подключённого через резистор к
Особенности смещения базового перехода у PNP и NPN

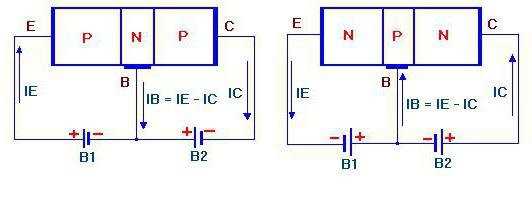

Для работы NPN-транзистора в активном режиме на базу подаётся положительное напряжение относительно эмиттера. Это создаёт прямое смещение перехода база-эмиттер и обеспечивает инжекцию электронов из эмиттера в базу. Минимальное напряжение для открытия кремниевого NPN-транзистора составляет около 0,6–0,7 В.
В PNP-транзисторе, напротив, база должна быть смещена в отрицательную сторону относительно эмиттера. Это означает, что для прямого смещения база-эмиттер напряжение на базе должно быть ниже напряжения на эмиттере на те же 0,6–0,7 В. При этом в активной области тока носителями заряда выступают дырки, инжектируемые из эмиттера в базу.
При проектировании схем важно учитывать направление токов и уровень управляющего сигнала. В логике с NPN-транзисторами используется положительное смещение для включения, в то время как PNP требует отрицательного. Неверно выбранное смещение приводит к насыщению или закрытию транзистора, нарушая режим работы. Необходимо точно контролировать полярность и величину напряжения между базой и эмиттером для обеспечения стабильной работы устройства.
Типичные области применения транзисторов PNP и NPN
Транзисторы NPN широко применяются в схемах с отрицательным потенциалом общего провода, что упрощает управление нагрузками с «плюсовой» стороны питания. Они используются в ключевых элементах для коммутации, усиления сигналов в усилителях постоянного и переменного тока, а также в цифровой электронике для формирования логических элементов и драйверов. NPN транзисторы удобны при построении каскадов с положительным напряжением базы относительно эмиттера, что упрощает работу с микроконтроллерами и цифровыми схемами.
PNP транзисторы предпочтительны в схемах с положительным потенциалом общего провода и используются для коммутации нагрузок с «минусовой» стороны питания. Их часто применяют в источниках питания, стабилизаторах напряжения и обратных ключах, где требуется переключение токов, направленных к земле. PNP транзисторы также востребованы в аналоговых схемах, например, для построения усилителей в цепях с отрицательным напряжением базы относительно эмиттера.

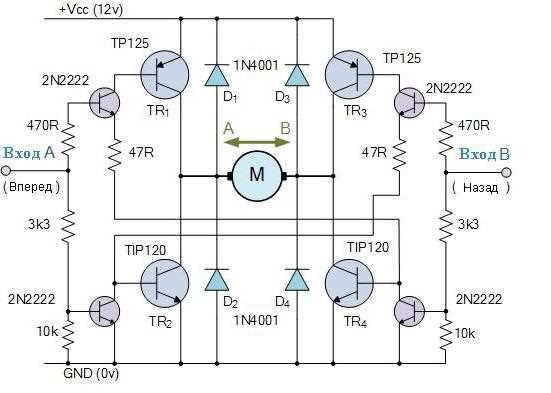

Для высокочастотных и импульсных схем чаще выбирают NPN, так как у них обычно выше скорость переключения и лучшие параметры по току коллектора. PNP применяют там, где необходима инверсия полярности сигнала или организация питания с обратным подключением, например, в мостовых усилителях или биполярных комплементарных схемах.
Выбор между PNP и NPN напрямую зависит от схемотехнических требований к полярности питания и логике управления, а также от скорости переключения и токовых нагрузок в конкретном устройстве.
Влияние полярности питания на работу PNP и NPN транзисторов
Работа транзисторов напрямую зависит от правильной полярности питания относительно их структуры. В NPN-транзисторах эмиттер подключается к отрицательному полюсу питания, а коллектор – к положительному. Для открытия транзистора база должна иметь потенциал выше эмиттера примерно на 0,7 В (для кремниевых транзисторов). Если полярность питания изменена, ток базы не сможет протекать, и транзистор останется закрытым.
В PNP-транзисторах полярность обратна: эмиттер соединяется с положительным питанием, коллектор – с отрицательным. Для включения база должна быть на 0,7 В ниже потенциала эмиттера. Если нарушить полярность, ток базы не возникнет, и транзистор не откроется. Несоблюдение правильной полярности приведет к отсутствию усиления или к повреждению структуры.
При проектировании схем важно учитывать, что NPN транзисторы чаще используются с общим эмиттером к минусу, а PNP – с общим эмиттером к плюсу, что влияет на выбор источника питания и коммутационной логики. Реверсное подключение питания может вызвать обратное смещение переходов и ускоренный износ элементов.
Для обеспечения надежной работы рекомендуют использовать защитные диоды и полярностные фильтры, особенно в цепях с переменным или нестабильным напряжением. При работе с микросхемами и драйверами важно строго соблюдать указанные производителем полярности для сохранения параметров транзисторов.
Как выбрать транзистор для замены в конкретной схеме
При подборе транзистора для замены необходимо учитывать тип (PNP или NPN) – он должен совпадать с оригиналом, так как полярность и направление токов различны. Следующий ключевой параметр – максимальное напряжение коллектора-эмиттера (V_CE), которое должно быть не ниже, чем в исходной детали, с запасом минимум 20%. Ток коллектора (I_C) замещающего транзистора должен выдерживать нагрузку схемы без перегрева и деградации.
Не менее важно значение коэффициента усиления по току (h_FE). При слишком низком коэффициенте схема может работать нестабильно или с меньшей эффективностью, при слишком высоком – возможны паразитные режимы. Желательно подбирать h_FE в пределах 80-120% от параметра оригинала.
Частотные характеристики (f_T) влияют на работу транзистора в высокочастотных цепях. Для низкочастотных применений достаточно значения f_T от нескольких мегагерц, для импульсных и радиочастотных схем – выше 100 МГц.
Конструктивные особенности корпуса и распайки (например, TO-92, SOT-23) должны соответствовать монтажу на плате, иначе потребуется адаптация. Обращайте внимание на материал подложки – кремниевые транзисторы имеют разные параметры, чем германиевые или биполярные структуры с различными допингами.
При замене лучше использовать аналоги с полными техническими паспортами и допусками. Если схема критична, рекомендуется проверять выбранный транзистор на тестовом стенде в реальных условиях нагрузки перед окончательной установкой.
Вопрос-ответ:
В чём принципиальное различие между транзисторами PNP и NPN?
Основное отличие заключается в типе носителей заряда, которые участвуют в работе устройства. В транзисторе NPN ток проходит за счёт движения электронов от эмиттера к коллектору, а управляющий ток поступает на базу с положительным потенциалом относительно эмиттера. В транзисторе PNP основными носителями заряда являются «дыры», движение которых идёт в противоположном направлении, а база имеет отрицательный потенциал по отношению к эмиттеру.
Какие параметры транзисторов PNP и NPN влияют на выбор в схемах усиления?
При подборе транзистора для усилителя важны такие характеристики, как коэффициент усиления по току, максимальное напряжение и ток, а также скорость переключения. NPN-транзисторы чаще применяют в схемах с положительным питанием, поскольку электроны обладают большей подвижностью, что обеспечивает более высокую скорость работы. PNP-транзисторы применяются в цепях с отрицательным питанием или для балансировки схем с NPN.
Почему в схемах чаще используют транзисторы NPN, а не PNP?
Главная причина в физической природе носителей заряда. Электроны, являющиеся основными носителями в NPN, имеют большую подвижность, чем «дыры», доминирующие в PNP. Это позволяет NPN транзисторам быстрее переключаться и работать с более высокими частотами. Кроме того, схемы с положительным напряжением питания проще реализовать с NPN, что делает их более распространёнными.
Можно ли заменить транзистор PNP на NPN в уже собранной схеме?
Заменить PNP на NPN напрямую нельзя из-за разной полярности напряжений и направления токов. Для корректной замены потребуется изменить схему подключения, включая полярность питания и управляющих сигналов. Иначе транзистор просто не будет работать или даже может выйти из строя.
Как определить, какой транзистор — PNP или NPN — перед вами, если маркировка стерта?
Можно использовать мультиметр в режиме проверки диодов. Между базой и эмиттером у NPN-транзистора диод будет проводящим при подаче плюса на базу, а у PNP — при подаче минуса на базу. Также направление открывания переходов поможет понять тип транзистора. Для точного определения нужно замерять переходы база-эмиттер и база-коллектор, обращая внимание на полярность и наличие проводимости.
В чем принципиальное отличие работы транзисторов PNP и NPN?
Главное отличие состоит в типе носителей заряда, которые обеспечивают ток в транзисторе. В NPN транзисторе ток создаётся за счёт движения электронов от эмиттера к коллектору, тогда как в PNP — за счёт движения дырок от эмиттера к коллектору. Это отражается и на направлении подключения выводов: для NPN эмиттер обычно подключается к отрицательному потенциалу, а для PNP — к положительному. Из-за этого полярность управляющих напряжений и токов также различается, что влияет на способы включения в схемы.
Почему в схемах с NPN транзисторами чаще используется земля как общий провод, а с PNP — питание?
Это связано с направлением токов в транзисторах. В NPN ток течёт от коллектора к эмиттеру, а эмиттер обычно подключен к общему (земле). Это упрощает управление, поскольку базовый ток подают относительно земли. В PNP транзисторах ток течёт в обратном направлении — от эмиттера к коллектору, и эмиттер подключают к положительному питанию. Поэтому управление базой в PNP осуществляется относительно положительного потенциала. Такой подход влияет на выбор элементов управления и логику работы схемы.
