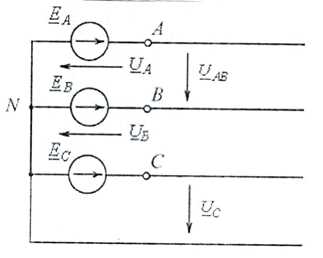

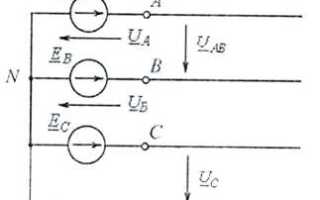

Зачем нужен нулевой провод в трехфазной цепи

Нулевой провод в трехфазной системе служит основным элементом для замыкания электрической цепи и обеспечивает возврат тока в источнику питания. Его правильное использование критично для поддержания баланса фазных нагрузок и стабилизации напряжения в сети.

В сетях с раздельным нулем токи фаз могут отличаться по величине и фазе, что приводит к протеканию тока через нулевой провод. При нарушении симметрии нагрузок именно нулевой провод обеспечивает корректное распределение токов, предотвращая появление перенапряжений и снижая риск повреждения оборудования.

Рекомендуется применять провод с сечением, равным или превышающим сечение фазных проводов, чтобы избежать перегрева и падения напряжения. Отсутствие или неправильное подключение нулевого провода ведет к неустойчивой работе электроустановок и потенциально опасным ситуациям.

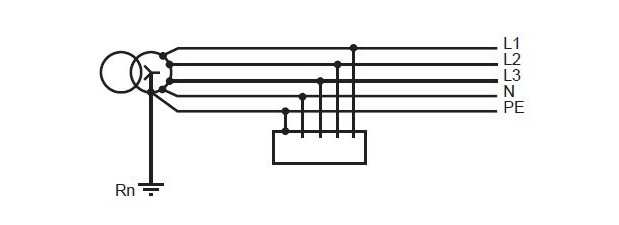

Назначение нулевого провода в распределении трехфазного тока

Нулевой провод в трехфазной системе выполняет функцию обратного пути для токов нагрузки, обеспечивая замыкание электрической цепи и стабильное распределение мощности. Его наличие необходимо для правильной работы систем с нагрузками, которые несимметрично распределены по фазам.

Основные задачи нулевого провода:

• Обеспечение равновесия токов при неравномерной нагрузке фаз, предотвращая возникновение напряжений смещения.
• Снижение риска повышения потенциала корпуса оборудования за счёт направления токов утечки в землю.
• Обеспечение безопасности при эксплуатации, позволяя срабатывать защитным устройствам (автоматам, УЗО) при замыкании на корпус.
• Стабилизация напряжения в сети за счёт формирования общего нулевого потенциала.

Рекомендации по использованию нулевого провода в трехфазных системах:

1. Нулевой провод должен быть отдельным и проложен параллельно с фазными, с достаточным сечением, не менее половины сечения фазных проводников.
2. Обязательное заземление нулевой шины на распределительном щите для предотвращения накопления потенциала.
3. В системах с распределёнными нагрузками рекомендуется регулярно контролировать состояние нулевого провода, чтобы исключить обрывы и ухудшение контактов.
4. При проектировании и монтаже следует учитывать влияние несимметричной нагрузки и необходимость компенсирующих мер для минимизации токов в нулевом проводе.

Нарушения целостности или неправильное подключение нулевого провода могут привести к опасным перепадам напряжения, перегреву оборудования и сбоям в работе защитных систем.

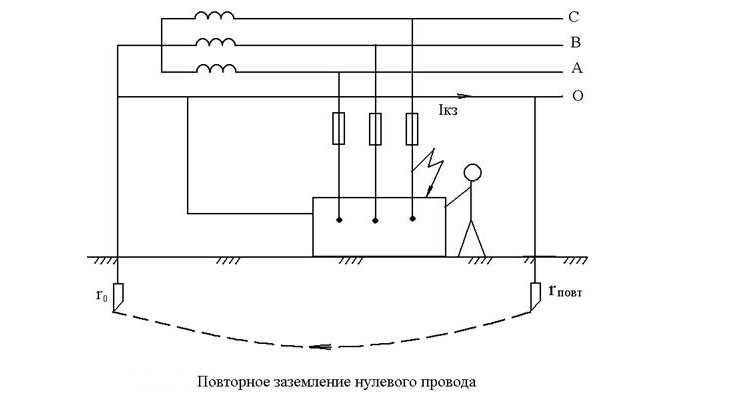

Как нулевой провод влияет на баланс нагрузок в трехфазной системе

Нулевой провод обеспечивает возврат тока при несимметричной нагрузке фаз. В идеальных условиях при равных нагрузках по всем фазам суммарный ток в нулевом проводе равен нулю. Однако на практике нагрузки редко распределены равномерно, что вызывает протекание тока по нулевому проводу.

Величина тока в нулевом проводе определяется разницей между токами фаз и может достигать 30-50% максимального тока фазы при существенной несимметрии. Это приводит к дополнительным потерям энергии и нагреву нулевого провода, снижая надежность системы.

Отсутствие или неправильное подключение нулевого провода увеличивает риск перенапряжений в фазах, что негативно сказывается на работе оборудования и сроке службы изоляции.

Для поддержания баланса нагрузок необходимо распределять фазовые нагрузки с учетом мощности и характера потребления, стремясь к минимизации тока нулевого провода. Регулярный мониторинг токов и использование автоматических систем балансировки позволяют оперативно выявлять и корректировать перекосы.

В системах с большим числом однофазных нагрузок рекомендуется применять нулевой провод с сечением, превышающим фазные, чтобы компенсировать возможные пиковые токи и уменьшить нагрев. Важно использовать качественные соединения и проверять состояние контактов, так как повышенное сопротивление нулевого провода увеличивает влияние дисбаланса.

Таким образом, нулевой провод не только служит проводником возвратного тока, но и напрямую влияет на стабильность и безопасность трехфазной системы, обеспечивая корректное распределение нагрузок и предотвращая повреждения оборудования.

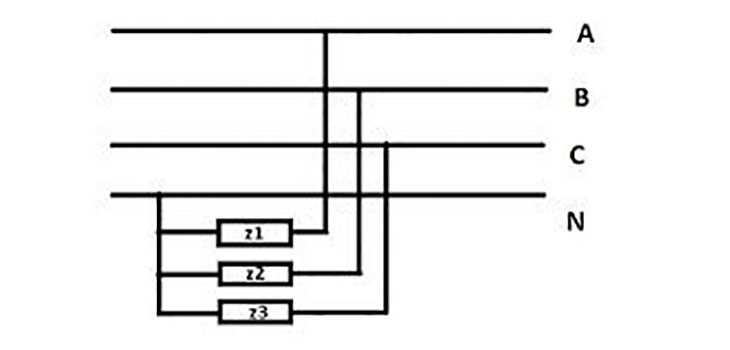

Опасности отсутствия или неправильного подключения нулевого провода

Отсутствие нулевого провода в трехфазной цепи ведет к нарушению баланса фазных напряжений, что вызывает скачки и перекосы, способные повредить чувствительное электрооборудование. При неправильном подключении нулевого провода увеличивается риск появления напряжения между корпусами приборов и землей, что может привести к поражению электрическим током.

Без исправного нулевого провода автоматические защитные устройства, такие как УЗО и автоматические выключатели, теряют эффективность, поскольку ток утечки или короткого замыкания не протекает по предусмотренному пути. Это увеличивает вероятность возгорания и выход оборудования из строя.

При отсутствии нулевого провода фазное напряжение может смещаться в сторону одной из фаз, что приведет к увеличению напряжения до 380 В на оборудовании, рассчитанном на 220 В. Такая ситуация вызывает перегрев, выход из строя электродвигателей и других нагрузок.

Рекомендуется обязательная проверка нулевого провода на целостность и надежность соединений при вводе в эксплуатацию и периодических технических осмотрах. Использование современных средств контроля – мультиметров и тестеров сопротивления – позволяет своевременно выявлять дефекты. При обнаружении неполадок нулевой провод должен быть немедленно восстановлен или заменен квалифицированным электриком.

Ключевым требованием является надежное заземление нулевого проводника и обеспечение непрерывности цепи, что снижает риск аварийных ситуаций и повышает безопасность эксплуатации электроустановок.

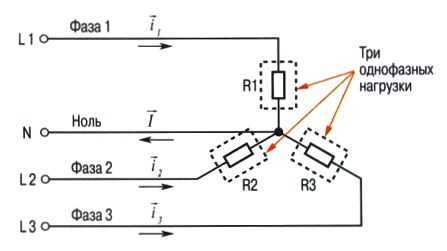

Признаки неисправностей нулевого провода и методы их выявления

Неисправности нулевого провода в трехфазной цепи приводят к неравномерному распределению напряжений между фазами и могут вызвать повреждение оборудования или опасность для пользователей. Основные признаки дефектов:

• Перепады напряжения на нагрузках, нестабильная работа бытовой и промышленной техники.
• Появление фазного напряжения на корпусах электроустановок, что свидетельствует о нарушении заземления через нулевой провод.
• Неодинаковые значения напряжений между фазами, измеряемые мультиметром или вольтметром.
• Срабатывание защитных устройств, таких как УЗО или автоматические выключатели без видимой причины.
• Повышенный нагрев проводов и клемм на щитах распределения.

Методы выявления неисправностей нулевого провода включают:

1. Визуальный осмотр: проверка целостности изоляции, наличие окисления или механических повреждений на нулевом проводе и его соединениях.
2. Измерение сопротивления нулевого проводника: омметром определяется сопротивление от точки подключения нуля до земли; повышенное значение указывает на повреждения или плохой контакт.
3. Проверка напряжений между фазами и нулем: с помощью вольтметра измеряют напряжение на каждой фазе относительно нулевого провода; отклонение более 5% от номинала сигнализирует о проблемах.
4. Использование токовых клещей: позволяет выявить токи утечки или разрывы, которые не видны при статическом измерении напряжений.
5. Проверка работы защитных устройств: тестирование УЗО и автоматов на корректное срабатывание при моделировании замыканий на нулевой провод.

Регулярный контроль состояния нулевого провода и своевременное устранение выявленных дефектов обеспечивают стабильную работу трехфазной системы и безопасность эксплуатации.

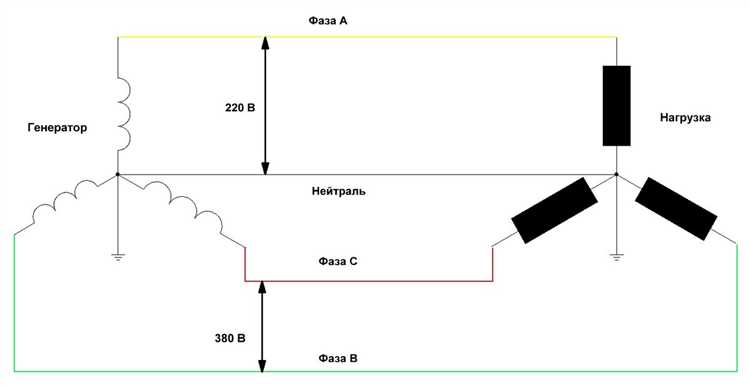

Особенности прокладки и маркировки нулевого провода в трехфазных сетях

Нулевой провод в трехфазной системе выполняет функцию обратного проводника и должен прокладываться отдельно от фазных жил с соблюдением норм ПУЭ и ГОСТ. Рекомендуется использовать кабели с отдельной жилой для нуля, диаметр которой соответствует расчетному току нагрузки, что минимизирует нагрев и падение напряжения.

Маркировка нулевого провода в трехфазных сетях стандартизирована: он обозначается синим цветом изоляции. В распределительных щитах и соединительных коробках нулевой провод должен иметь четкое визуальное разграничение, исключающее путаницу с фазными жилами. В случае применения кабелей с разноцветной изоляцией, нулевой провод может иметь синюю жилу с дополнительной белой полосой для повышения читаемости.

Прокладка нулевого провода осуществляется с учетом минимизации электромагнитных помех – рекомендуется избегать пересечений и параллельной прокладки с силовыми кабелями высокого напряжения. Для защиты от механических повреждений нулевой провод должен проходить в гофротрубах или металлорукавах при прокладке в помещениях с повышенной влажностью или агрессивной средой.

Соединения нулевого провода должны обеспечивать минимальное контактное сопротивление. Для этого применяются винтовые клеммы с контролем затяжки, сварные или опрессованные соединения. Несоблюдение этих требований приводит к повышению риска возникновения потенциала на корпусах электроустановок и снижению безопасности эксплуатации.

При прокладке внутри распределительных щитов нулевой провод должен иметь собственную шину, изолированную от фазных шин. В случаях однофазных ответвлений от трехфазной линии нулевой провод обязательно подключается к общей нулевой шине, что обеспечивает баланс токов и предотвращает перегрузку.

Влияние нулевого провода на работу защитных устройств и заземление

Нулевой провод (N) в трехфазной системе обеспечивает возврат тока в цепь и служит основой для работы устройств защитного отключения (УЗО) и автоматов дифференциального тока. При отсутствии или повреждении нулевого провода защитные устройства могут не срабатывать корректно, так как ток утечки не замыкается через нулевой провод, а уходит на землю или корпус оборудования.

Для правильного функционирования УЗО критически важно наличие непрерывного и низкоомного нулевого провода. Повышенное сопротивление в нулевой линии снижает чувствительность устройств, увеличивая риск электрического поражения и возгорания.

Заземление в трехфазных сетях служит для обеспечения безопасности и защиты оборудования от перенапряжений. Нулевой провод тесно связан с системой заземления, так как точка звезды трансформатора, к которой подключен N, должна быть надежно заземлена. Нарушение заземления или разрыв нулевого провода вызывает разбаланс фазных напряжений и может привести к повышенному напряжению на корпусах электроустановок.

Рекомендуется регулярная проверка сопротивления нулевого провода и контактов, а также контроль за состоянием заземляющего контура. Использование защитных устройств с дифференциальной защитой требует корректного подключения и своевременного технического обслуживания нулевого провода для исключения ложных срабатываний или их отсутствия.

В сетях с распределенной нагрузкой важно избегать перегрузок нулевого провода и разделять нагрузки фаз, чтобы минимизировать токи обратной цепи и сохранить эффективность защитных систем.

Вопрос-ответ:

Для чего в трехфазной цепи нужен нулевой провод?

Нулевой провод служит для замыкания цепи и создания обратного пути для тока. Он обеспечивает баланс между фазами и помогает стабилизировать напряжение в системе. Без него работа оборудования может быть нестабильной, а электроснабжение — менее безопасным.

Чем отличается нулевой провод от защитного заземления?

Нулевой провод предназначен для передачи тока в нормальных условиях работы цепи, а защитный заземляющий провод служит для предотвращения поражения электрическим током при авариях, направляя ток утечки в землю. Они имеют разные функции и не должны путаться, хотя иногда могут иметь одинаковый цвет изоляции.

Как влияет отсутствие нулевого провода на работу бытовой техники?

Если нулевой провод отсутствует или поврежден, напряжение в цепи может стать нестабильным. Это приводит к неправильной работе техники, снижению её срока службы и даже риску поломок или коротких замыканий. Особенно это заметно при подключении приборов с разной мощностью к разным фазам.

Почему в некоторых системах используется так называемый «зануление»?

Зануление — это подключение металлических частей оборудования к нулевому проводу. Такой метод используется для защиты от поражения током при повреждениях изоляции, так как при замыкании на корпус ток быстро уходит в сеть, вызывая срабатывание защитных устройств и отключение питания.

Как определить, исправен ли нулевой провод в домашней электросети?

Для проверки нулевого провода используют тестеры и мультиметры. Измеряют напряжение между фазой и нулём: оно должно быть близко к номинальному значению (обычно 220 В). При отсутствии или нестабильности напряжения, а также при искрении или мерцании света, стоит проверить целостность и надежность подключения нулевого провода.
