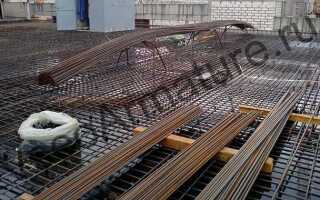

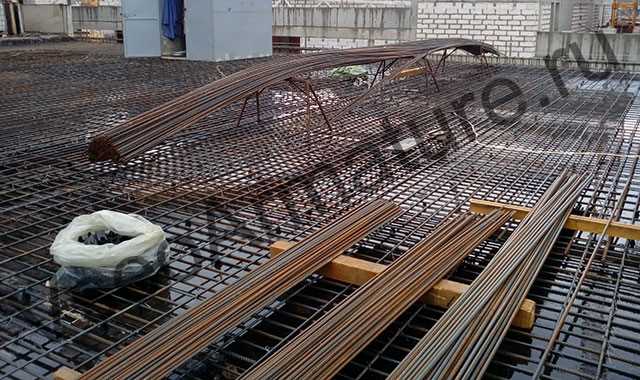

Армирование плит перекрытия напрямую влияет на несущую способность конструкции, срок её службы и безопасность эксплуатации. Для типовых монолитных плит чаще всего применяются стержни класса А500С диаметром от 10 до 16 мм. При этом шаг укладки арматуры в зоне растяжения составляет 150–200 мм, в зависимости от расчётной нагрузки и пролёта между опорами.
Для плит толщиной до 200 мм предпочтительно использовать арматурную сетку из продольных и поперечных стержней. Расположение рабочей арматуры – ближе к нижней поверхности плиты, где возникают растягивающие усилия. Защитный слой бетона не должен быть менее 20 мм, чтобы исключить коррозию металла при длительной эксплуатации.
В местах повышенной нагрузки – например, под внутренними стенами или тяжёлым оборудованием – необходимо локальное усиление. Здесь применяются дополнительные арматурные стержни, чаще всего диаметром 16–20 мм, с минимальным нахлёстом не менее 40 диаметров. Такие участки требуют отдельного расчёта с учётом эксцентричности и направленности нагрузок.
При армировании плит большой площади важно предусмотреть компенсационные зазоры и анкеровку арматуры в опорах. Неправильный выбор сечения, класса стали или схемы армирования может привести к появлению трещин, прогибам и даже аварийным ситуациям. Поэтому подбор арматуры всегда должен основываться на проектных расчётах, а не на шаблонных решениях.

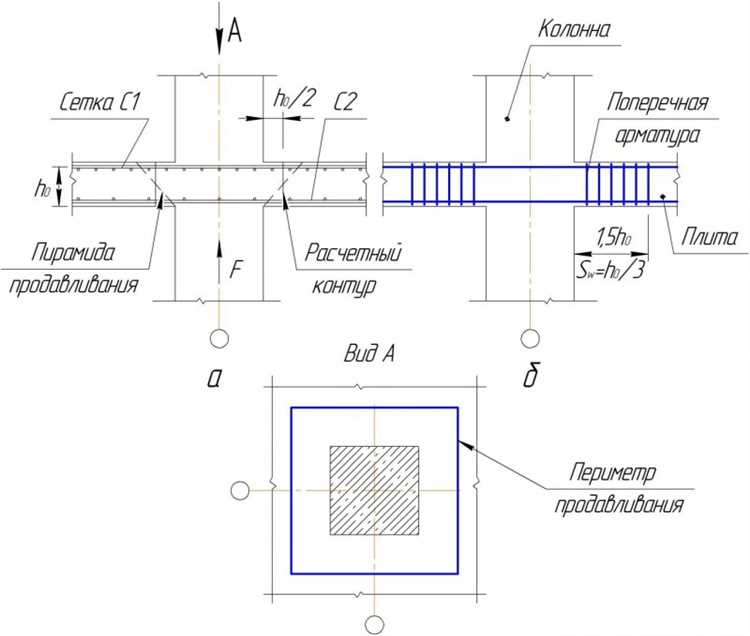

Как рассчитать диаметр арматуры для конкретной нагрузки
Диаметр арматуры определяется расчетом на прочность и жесткость плиты перекрытия в соответствии с действующей нагрузкой. Основной параметр – изгибающий момент, возникающий в пролете. Расчет проводится по следующему алгоритму:
- Определи расчетную нагрузку на плиту: сумма постоянных (вес плиты, стяжка) и временных нагрузок (мебель, люди). Пример: 500 кг/м² (0,5 т/м²).
- Рассчитай изгибающий момент: для равномерно распределенной нагрузки на однопролетную плиту формула – M = q × l² / 8, где q – нагрузка, l – длина пролета. Например, при q = 0,5 т/м² и l = 4 м, M = 0,5 × 4² / 8 = 1 т·м = 10 кН·м.
- Найди требуемую площадь сечения арматуры As по формуле: As = M / (Rs × z), где Rs – расчетное сопротивление арматуры (обычно 435 МПа для A500), z – плечо внутренней силы (приблизительно 0,9h, где h – толщина плиты в метрах). При h = 0,2 м, z ≈ 0,18 м. Тогда As = 10 000 / (435 × 0,18) ≈ 0,128 см².
- Подбери диаметр арматуры. Площадь сечения одиночного стержня определяется как A = π × d² / 4. Например, для d = 10 мм, A ≈ 0,785 см². Необходимое количество стержней: n = As / A. В примере: n ≈ 0,128 / 0,785 ≈ 0,16, то есть одного стержня диаметром 10 мм достаточно (с запасом прочности).
Важно: минимально допустимый диаметр арматуры в плитах – 8 мм. При больших пролетах (более 4 м) и высоких нагрузках используйте диаметр 12–16 мм с шагом 150–200 мм.
Окончательный выбор следует проверять по прогибу плиты и условиям армирования (анкерование, защитный слой). Для точности рекомендуется расчет в соответствии со СНиП или СП 63.13330.

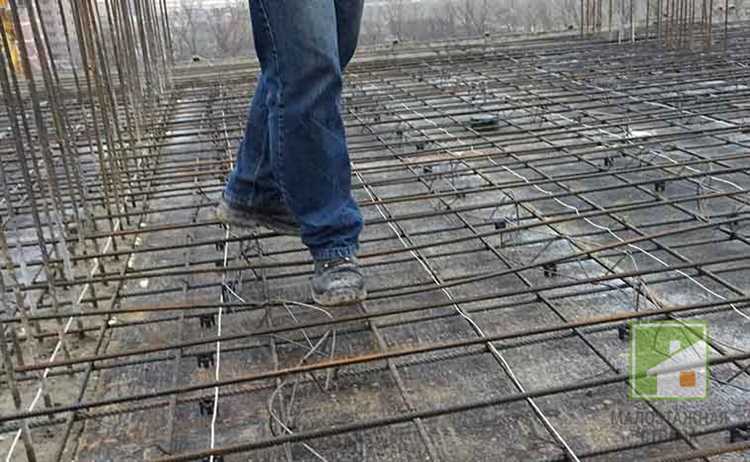

Выбор класса арматуры: А400 или А500 для плит перекрытия
Класс арматуры напрямую влияет на несущую способность и долговечность плиты перекрытия. А400 (старое обозначение – A-III) и А500 (A500C) различаются по пределу текучести: у А400 – около 390–400 МПа, у А500 – 500 МПа. Это означает, что при одинаковом диаметре стержня А500 выдерживает большую нагрузку без пластических деформаций.
Выбор А500 позволяет сократить расход арматуры на 10–15% за счёт повышенной прочности. Это особенно актуально при монолитном строительстве, где важна оптимизация массы конструкции. При этом А500 лучше сопротивляется трещинообразованию в зоне растяжения плиты.
А500C допускает сварку без ограничений, в то время как А400 не рекомендуется соединять сваркой – возможно снижение прочностных характеристик. В условиях интенсивного армирования или сложной геометрии плит использование А500C упрощает монтаж за счёт гибкости в способах соединения.
Для плит перекрытия с пролетами до 6 метров, не подверженных значительным динамическим нагрузкам, использование А500C предпочтительнее. В случае ограниченного бюджета и простой конфигурации плиты допустимо применение А400, но с обязательной проверкой расчётного запаса прочности.
При выборе класса арматуры необходимо учитывать не только прочность, но и соответствие проектной документации, допуски по изгибу, а также характеристики сцепления с бетоном. А500C обеспечивает более надёжное сцепление благодаря рифлёной поверхности и меньшей потере прочности при коррозии.
Какие схемы армирования подходят для монолитной плиты
Для монолитной железобетонной плиты наиболее эффективны схемы армирования, обеспечивающие равномерное распределение усилий и предотвращение образования трещин. Конкретный выбор зависит от типа плиты, условий эксплуатации и расчётных нагрузок.
При использовании плиты по грунту с минимальными изгибающими моментами применяют одностороннюю схему армирования. Основное армирование укладывается в одном направлении, обычно вдоль короткой стороны, шаг – 150–200 мм, диаметр стержней – от 10 до 14 мм в зависимости от нагрузки.
Для перекрытий между этажами чаще всего используется двусторонняя схема армирования. Арматура размещается в двух взаимно перпендикулярных направлениях в верхней и нижней зонах плиты. Нижний слой воспринимает растяжение от изгиба, верхний – работает на сжатие в пролётах и на растяжение в зоне опор. Основные параметры: шаг 150 мм, диаметр продольных стержней 12–16 мм, поперечных – 8–10 мм.
В плитах, опирающихся по контуру, целесообразно применять схемы с зональным усилением в местах повышенных моментов. В углах и у колонн дополнительно закладывают укороченные стержни с уменьшенным шагом (100 мм) и увеличенным диаметром (до 18 мм), формируя усиленные участки.
При наличии концентрированных нагрузок (например, от тяжёлых перегородок) рекомендуется локальное армирование. Участки под опорами усиливаются сетками из арматуры Ø14–20 мм с шагом 100 мм в обоих направлениях, расположенными в теле плиты по высоте.
Если длина пролёта превышает 6 метров, возможно применение предварительно напряжённого армирования. Это позволяет уменьшить толщину плиты и снизить прогиб. Арматура при этом натягивается до бетонирования и фиксируется анкерами на концах пролёта.
Шаг укладки арматуры: как определить оптимальное расстояние
Шаг укладки арматуры напрямую влияет на прочность и долговечность плиты перекрытия. Для стержней диаметром 8–12 мм оптимальное расстояние между ними варьируется от 150 до 200 мм при стандартных нагрузках до 500 кг/м². При увеличении нагрузки или длины пролета шаг уменьшается до 100–120 мм.
Для плит толщиной 160–220 мм минимальный шаг арматуры не должен превышать 200 мм, чтобы предотвратить образование трещин под нагрузкой. Расстояние между стержнями рассчитывают исходя из формулы S ≤ 0,2L, где S – шаг, L – пролет в миллиметрах. Например, при пролете 3000 мм шаг не превышает 600 мм, однако на практике применяют шаг значительно меньше для равномерного армирования.
В зонах опор шаг уменьшают на 20–30% для усиления несущей способности. Верхний и нижний слои арматуры укладывают с одинаковым шагом, учитывая защитный слой бетона – минимум 25 мм снаружи. Расстояние между слоями должно обеспечивать свободное заполнение бетоном и исключать слипание стержней.
При использовании арматурных сеток шаг выбирается согласно технической документации производителя, но не более 200 мм. Для нестандартных нагрузок или конструкций с повышенными требованиями к деформационной устойчивости рекомендуется выполнять расчет армирования с учетом нормативов СП 52-101-2003 и СНиП II-23-81.
Особенности использования арматурной сетки в плитах перекрытия
Арматурная сетка применяется для равномерного распределения нагрузок и предотвращения появления трещин в плите перекрытия. Оптимальный диаметр проволоки для сетки составляет 4–6 мм, что обеспечивает достаточную прочность при минимальном весе конструкции.
Шаг ячеек выбирается исходя из толщины плиты и проектных нагрузок. Для плит толщиной 120–200 мм стандартный шаг сетки составляет 150×150 мм. При увеличении толщины до 250 мм и выше рекомендуется сокращать шаг до 100×100 мм для повышения жёсткости и уменьшения риска деформаций.
Арматурная сетка укладывается в верхнюю часть плиты на расстоянии 30–50 мм от верхнего слоя бетона, что гарантирует эффективную работу на растяжение при изгибе. Использование пластиковых или бетонных фиксаторов обеспечивает необходимый защитный слой и предотвращает смещение сетки во время заливки.
Соединение сеток между собой осуществляется вязальной проволокой с шагом не менее 100 мм, что сохраняет целостность каркаса и исключает раздвижение элементов при виброуплотнении бетона. Применение сварных сеток допускается только при отсутствии риска термического повреждения металла.
Для плит, эксплуатируемых в условиях высокой влажности или агрессивной среды, рекомендуется использовать арматуру с антикоррозийным покрытием или из нержавеющей стали, что значительно увеличивает срок службы конструкции.
Важным моментом является правильный выбор высоты сетки в плите: минимальное расстояние между сетками (если используется несколько слоёв) должно быть не менее 50 мм для обеспечения эффективного сцепления с бетоном и равномерного распределения напряжений.

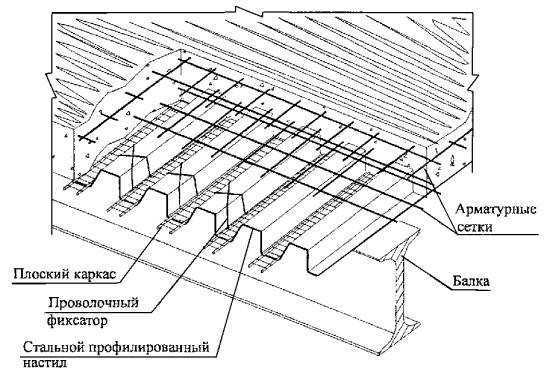

Как выбрать защитный слой бетона для арматуры
Защитный слой бетона предотвращает коррозию арматуры и обеспечивает долговечность плиты перекрытия. Правильный выбор толщины слоя зависит от условий эксплуатации и характеристик конструкции.
Основные параметры для выбора защитного слоя:
- Климатические условия: в агрессивных средах (высокая влажность, химическое воздействие) толщина должна быть не менее 30 мм, в нормальных условиях – 20–25 мм.
- Тип конструкции: для несущих плит перекрытия минимальная толщина защитного слоя – 20 мм, для ненесущих – не менее 15 мм.
- Диаметр арматуры: слой должен превышать половину диаметра стержня, но не быть меньше минимальных нормативных значений.
- Стандарты и нормы: ориентируйтесь на СНиП 2.03.01-84 и СП 63.13330.2018, где указаны точные рекомендации по толщине защитного слоя в зависимости от условий эксплуатации.
Рекомендации по обеспечению необходимого защитного слоя:
- Используйте пластиковые или бетонные подкладки для фиксации арматуры в проектном положении.
- Контролируйте качество укладки бетона, избегайте образования пустот и раковин возле арматуры.
- При проектировании учитывайте возможные отклонения при монтаже, увеличивая толщину защитного слоя на 5–10 мм для запаса.
- Применяйте бетон с минимальной водоцементной смесью для повышения плотности защитного слоя.
Недостаточная толщина защитного слоя приводит к ускоренному разрушению арматуры и снижению прочности конструкции, избыточный – увеличивает массу и стоимость плиты без существенной пользы.

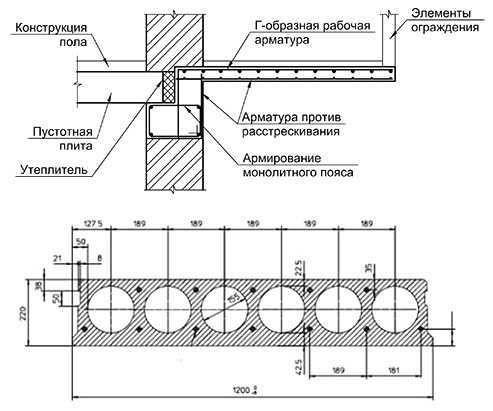

Чем отличаются требования к арматуре при разных пролетах плиты
При увеличении пролёта плиты перекрытия растёт нагрузка на изгиб, что требует изменения диаметра и шага арматуры. Для пролетов до 3 метров обычно применяется арматура класса А400 диаметром 10–12 мм с шагом 150–200 мм. При пролётах 3–6 метров диаметр увеличивают до 12–16 мм, а шаг уменьшают до 100–150 мм для обеспечения необходимой жёсткости и предотвращения прогиба.
Для пролётов свыше 6 метров в несущем слое используют арматуру диаметром 16–20 мм, а шаг уменьшается до 80–120 мм. При этом усиливается и верхний слой сжатия – арматура там подбирается из более высоких классов (A500 или выше) для повышения трещиностойкости. Усиление поперечной арматуры также необходимо, чтобы предотвратить срезы и локальные повреждения.
Особое внимание уделяется длине анкерных участков арматуры: при больших пролётах она увеличивается на 25–40%, что обеспечивает надежное сцепление с бетоном и передачу усилий. В зоне опор обязательна установка хомутов или скоб из арматуры меньшего диаметра, чтобы компенсировать сосредоточенные нагрузки.
При проектировании армирования длинных пролетов целесообразно использовать предварительно напряжённую арматуру или комбинировать разные классы стали для оптимизации распределения усилий и экономии материала. В любом случае расчёт должен учитывать нормативные требования СНиП и СП, ориентируясь на максимальные моменты и прогибы, характерные для конкретной длины пролёта.
Вопрос-ответ:
Какие типы арматуры подходят для усиления плиты перекрытия в жилом доме?
Для армирования плиты перекрытия обычно применяют стержни из стали с периодическим профилем. Они бывают разного диаметра, чаще всего 8-16 мм, и класса прочности, например А3 или А500С. Такие стержни обеспечивают надежное восприятие нагрузок и предотвращают трещинообразование. Выбор зависит от проектных расчетов и условий эксплуатации.
Как определить необходимый диаметр арматуры для плиты перекрытия?
Диаметр арматуры выбирают, исходя из расчетной нагрузки на плиту, ее толщины и длины пролета. Чем больше нагрузка и пролет, тем толще должны быть стержни. Обычно для стандартных жилых помещений применяют арматуру диаметром от 10 до 14 мм. Точный подбор делают на основе проектной документации или расчетов конструктора.
Почему важно учитывать класс стали при выборе арматуры для плиты перекрытия?
Класс стали определяет прочностные характеристики арматуры, такие как предел текучести и прочность на разрыв. Сталь класса А3, например, обладает достаточной пластичностью и прочностью для большинства строительных конструкций. Использование арматуры с низким классом может привести к недостаточной надежности плиты, а слишком прочная сталь — к ухудшению сцепления с бетоном.
Можно ли использовать гладкую арматуру для плиты перекрытия или обязательно нужна рифленая?
Рекомендуется применять арматуру с периодическим профилем, поскольку рифленая поверхность обеспечивает лучшее сцепление с бетоном и предотвращает скольжение стержней внутри конструкции. Гладкая арматура используется редко и только в отдельных случаях, когда нагрузки минимальны или есть специальные проектные решения.
Как влияет расположение арматуры внутри плиты перекрытия на её прочность?
Правильное размещение арматуры — один из ключевых факторов надежности плиты. Обычно арматуру укладывают в верхнем и нижнем слоях плиты для восприятия растягивающих усилий. Толщина защитного слоя бетона вокруг арматуры должна быть достаточной для защиты от коррозии и повреждений. Неправильное расположение может привести к снижению несущей способности и появлению трещин.
Какие типы арматуры подходят для плиты перекрытия в жилом доме?
Для плиты перекрытия обычно используют стальную арматуру периодического профиля, так как она обладает хорошим сцеплением с бетоном. В зависимости от нагрузки и конструкции могут применяться продольные и поперечные стержни различного диаметра, а также сетки из арматурной проволоки. Важным фактором является класс арматуры по прочности, который должен соответствовать проектным требованиям. Для жилых зданий часто применяют арматуру класса А400 или А500, обеспечивающую необходимую прочность и долговечность конструкции.
