Автоматический выключатель с маркировкой С16 рассчитан на номинальный ток 16 ампер и применяется в цепях с характером нагрузки, включающим как активные, так и умеренно индуктивные потребители. При стандартном напряжении 220 В мощность, на которую рассчитан такой автомат, составляет до 3,5 кВт для однофазной сети (расчет: 220 В × 16 А = 3520 Вт). В трехфазной сети (380 В) теоретически допустимая мощность достигает около 10,5 кВт (расчет: √3 × 380 В × 16 А ≈ 10 540 Вт), при равномерной нагрузке по фазам.
Однако реальная допустимая мощность зависит не только от номинального тока, но и от условий эксплуатации: сечения проводов, длительности нагрузки, температуры окружающей среды и типа подключаемого оборудования. При использовании С16 важно учитывать пусковые токи, особенно у электродвигателей, насосов, кондиционеров и другой индуктивной нагрузки. Для таких устройств рекомендуется оставлять запас по току до 20–30 %, чтобы избежать ложных срабатываний.
Выбор автомата С16 оправдан в домашних сетях для защиты мощных розеточных групп, варочных панелей, бойлеров и электросушек, при условии, что сечение кабеля соответствует допустимому току (минимум 2,5 мм² для меди). При подключении нагрузки, превышающей допустимую мощность, целесообразно применять автоматы с более высоким номиналом или разделять потребителей на несколько цепей с отдельной защитой.
Сколько киловатт выдерживает автомат С16 при напряжении 220 В
Автоматический выключатель с маркировкой C16 рассчитан на номинальный ток до 16 ампер с характеристикой отключения типа C. При подключении к однофазной сети 220 В максимальная мощность нагрузки определяется по формуле: P = U × I, где U – напряжение, I – ток. Подставляя значения, получаем: 220 В × 16 А = 3520 Вт, то есть 3,52 кВт.
Это значение указывает на максимально допустимую суммарную мощность всех подключённых устройств. При превышении порога в 3,52 кВт автомат начнёт нагреваться и может сработать тепловой расцепитель. Однако кратковременные пусковые токи до 80 А (характеристика C допускает до 5–10 номиналов) не приведут к мгновенному отключению, если их продолжительность не превышает нескольких секунд.
Для стабильной работы рекомендуется не загружать автомат С16 на полную номинальную мощность. Оптимальная рабочая нагрузка – до 80% от максимально допустимой, то есть около 2,8 кВт. Это снижает риск ложных срабатываний и продлевает срок службы устройства.
При подключении мощных бытовых приборов, таких как бойлеры, обогреватели или духовые шкафы, следует учитывать их пусковые характеристики и возможность одновременного включения нескольких нагрузок. В таких случаях может потребоваться перераспределение цепей или установка автоматов с большей номинальной мощностью, если позволяет сечение проводки.
Расчёт допустимой мощности для С16 при трёхфазной сети 380 В
Автомат С16 рассчитан на ток до 16 А. При трёхфазном подключении на 380 В расчёт допустимой мощности производится с учётом формулы для активной мощности:
P = √3 × U × I × cos(φ)
Где:
- √3 ≈ 1.732 – коэффициент для трёхфазной сети
- U = 380 В – линейное напряжение
- I = 16 А – номинальный ток автомата
- cos(φ) – коэффициент мощности, в среднем принимается 0.95 для бытовых и промышленных нагрузок
Подставляя значения:
P = 1.732 × 380 × 16 × 0.95 ≈ 9 985 Вт
Максимально допустимая мощность нагрузки – около 10 кВт. Это значение актуально при равномерной нагрузке на все три фазы и отсутствии пусковых токов выше номинала автомата.
Рекомендации для практического применения:
- Не допускать превышения нагрузки выше 80% от расчетной мощности – для запаса по току и исключения ложных срабатываний.
- Контролировать равномерность распределения мощности по фазам.
- Использовать автомат С16 только для групповых нагрузок, суммарное потребление которых не превышает 8 кВт.
- Учитывать пусковые токи электродвигателей и других реактивных нагрузок – при необходимости устанавливать автоматы с характеристикой C или D в зависимости от типа оборудования.
Максимальная нагрузка по току и мощности для автомата С16
Автоматический выключатель типа С16 рассчитан на номинальный ток 16 ампер с характеристикой отключения типа С, которая допускает кратковременные пусковые токи до 5–10 номиналов. Основная задача – защита цепи от перегрузки и короткого замыкания при подключении бытовой и промышленной нагрузки.
Максимально допустимая нагрузка по току составляет 16 А при напряжении 220 В, что соответствует активной мощности до 3,5 кВт. При подключении к сети 380 В в трёхфазной конфигурации допускается нагрузка до 10,5 кВт при равномерном распределении по фазам.
Для постоянной работы без срабатывания автомат должен нагружаться не более чем на 80 % от номинала, то есть до 12,8 А или 2,8 кВт в однофазной сети. Такой подход увеличивает срок службы автомата и предотвращает ложные срабатывания при скачках напряжения или кратковременных пусковых токах.
Подключение индуктивных нагрузок, таких как компрессоры, насосы или электродвигатели, требует учёта пускового тока. Если пусковой ток превышает 5–7 крат номинального, автомат может отключиться даже при кратковременной перегрузке. В таких случаях допустимо использовать автоматы с характеристикой D, если это позволяет проект и условия эксплуатации.
При расчёте суммарной нагрузки необходимо учитывать мощность всех потребителей, одновременно включённых в цепь. Подключение устройств суммарной мощностью более 3,5 кВт через автомат С16 в однофазной сети приведёт к срабатыванию защиты при длительной работе.

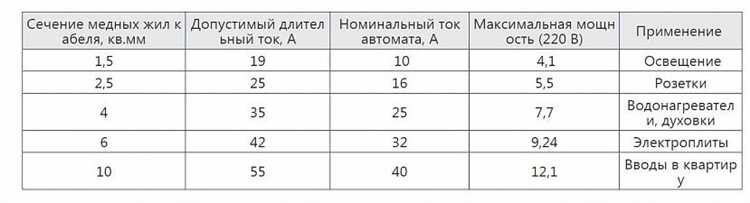

Какой кабель требуется для подключения нагрузки к автомату С16
При подключении нагрузки к автомату С16 необходимо выбрать кабель с учетом его номинального тока и условий эксплуатации. Автомат С16 предназначен для защиты цепей с максимальным током 16 А, поэтому для безопасной работы необходимо правильно выбрать сечение проводника.
Для оптимальной работы при максимальной нагрузке следует использовать медный кабель сечением не менее 2,5 мм². Такой кабель обеспечит минимальное падение напряжения и выдержит необходимый ток, не перегреваясь. В случае применения алюминиевого кабеля, сечение должно быть увеличено до 4 мм², так как алюминий проводит хуже меди и требует большего сечения для обеспечения безопасной работы.
При расчете сечения кабеля стоит учитывать следующие факторы:
- Длину линии, так как на большие расстояния требуется большее сечение для компенсации падения напряжения.
- Тип нагрузки – если это электроприборы с пусковыми токами (например, электродвигатели), то сечение кабеля может потребоваться большее.
- Температурные условия – в жарких помещениях или на открытом воздухе сечение кабеля также может быть увеличено для защиты от перегрева.
Если кабель прокладывается в условиях высокой влажности или на улице, рекомендуется использовать кабель с дополнительной защитой (например, армированный или с изоляцией, устойчивой к воздействию влаги).
При правильном выборе кабеля важно также соблюдать требования электромонтажных норм и стандартов, чтобы обеспечить безопасную и долговечную эксплуатацию электросети.
Можно ли ставить автомат С16 для розеточных групп
Автоматический выключатель С16 (с номиналом 16 ампер) обычно используется в распределительных щитах для защиты проводки и устройств от коротких замыканий и перегрузок. Однако при установке автомата С16 для розеточных групп важно учитывать несколько ключевых факторов.
Основной критерий при выборе автомата для розеточных групп – максимальная токовая нагрузка, которую способны выдержать проводка и устройства. Для стандартной проводки в жилых домах, выполненной с использованием медных проводов с сечением 2,5 мм², токовая нагрузка обычно составляет до 16 ампер. Это соответствует номиналу автомата С16, однако при подключении мощных потребителей (например, стиральных машин или обогревателей) нагрузка на розеточную группу может значительно возрасти.
Для розеток, предназначенных для подключения стандартных бытовых приборов (телевизоров, ноутбуков, освещения), автомат С16 является подходящим выбором, поскольку общий ток, потребляемый такими устройствами, редко превышает 16 ампер. Однако если в группу подключены устройства, которые могут работать длительное время при повышенной нагрузке, рекомендуется использовать автомат с меньшим номиналом (например, С10 или С13), чтобы избежать риска перегрузки проводки.
Важно также учитывать длину проводки. Если линия слишком длинная, сопротивление проводов увеличивается, что может привести к перегрузке, даже если потребители подключены в пределах нормальной нагрузки. В таком случае лучше использовать автомат с номиналом, соответствующим реальной мощности линии.
Подводя итог, можно сказать, что автомат С16 вполне подходит для стандартных розеточных групп в жилых помещениях, однако в случае мощных потребителей или длинных линий необходимо выбирать соответствующие защиты для предотвращения перегрузки.
Подходит ли автомат С16 для подключения электроплиты
Автоматический выключатель С16 (с номинальным током 16 ампер) может быть использован для защиты электрической проводки, однако его применение для подключения электроплиты требует детального анализа. Электроплита, в зависимости от модели, потребляет значительное количество энергии, и её подключение должно соответствовать нормам безопасности.
Стандартные электроплиты могут иметь мощность от 3 кВт до 8 кВт и более. Для расчёта необходимого номинала автомата необходимо учитывать мощность устройства и характеристики проводки. Для электроплиты мощностью 3–4 кВт номинальный ток в 16 ампер может быть достаточен. Однако при мощности плит более 6 кВт автомат С16 будет недостаточен для безопасного функционирования системы. В таких случаях рекомендуется использовать автомат с номиналом 25-32 ампера.
Важно учитывать, что автоматический выключатель должен обеспечивать защиту как от короткого замыкания, так и от перегрузки. Если электроплита потребляет ток больше, чем способен пропустить автомат С16, это приведет к его срабатыванию, что защитит проводку, но может быть неудобным в случае частых срабатываний. Использование автомата с большим номиналом обеспечит большую защиту, однако потребует соответствующего подхода к выбору проводки и других элементов системы.
Таким образом, для подключения электроплиты с мощностью 3-4 кВт автомат С16 может подойти, но для более мощных приборов лучше выбирать устройства с большим номиналом. Важно, чтобы проводка и автомат были согласованы по току и мощности для обеспечения безопасности эксплуатации. Также следует учитывать, что в случае установки мощных плит может потребоваться дополнительное оборудование, такое как специализированные линии питания с отдельным автоматом на каждую плиту.
Что произойдёт при превышении допустимой мощности автомата С16
При превышении допустимой мощности автомата С16, который предназначен для защиты проводки от короткого замыкания и перегрузки, начинается ряд опасных процессов. Максимальный номинал этого автомата составляет 16 ампер. Если нагрузка на автомат превышает это значение, то его способность выполнять функции защиты ослабляется, что может привести к различным последствиям.
Первое, что происходит при перегрузке – это перегрев контактов автомата. Каждый автоматический выключатель оснащён термобиметаллическим элементом, который реагирует на повышенное тепло. При повышении тока выше номинала термобиметаллическая пластина начинает искривляться, что в конечном итоге приводит к срабатыванию автомата. Если это не происходит, и температура продолжает расти, может произойти плавление проводки, что вызовет короткое замыкание и возможное возгорание.
Также стоит учитывать, что длительное превышение допустимой мощности может привести к выходу из строя самого устройства. Автомат, который не отключается вовремя, из-за перегрева может утратить свои защитные свойства. Это приведёт к более серьёзным повреждениям, включая выход из строя не только защитного устройства, но и всей проводки, подключённой к этому автомату.
Чтобы избежать этих последствий, важно соблюдать рекомендации по подключению нагрузок к автомату. Если необходимо подключить более мощное оборудование, стоит использовать автомат с соответствующим номиналом тока, соответствующий мощности устройства, или подключить дополнительную защиту, такую как предохранители, чтобы предотвратить перегрузки.
Кроме того, перегрузка автомата С16 может повлиять на другие устройства в электрической сети, поскольку создаёт высокие токи, которые могут повредить оборудование, подключённое к той же линии. Это особенно опасно для чувствительных электронных устройств, которые могут выйти из строя при превышении допустимых токовых нагрузок.
В случае повторяющихся случаев перегрузки, кроме замены автомата, рекомендуется проверить состояние всей проводки на наличие повреждений, следить за состоянием электрических устройств и корректностью установки соответствующего оборудования.

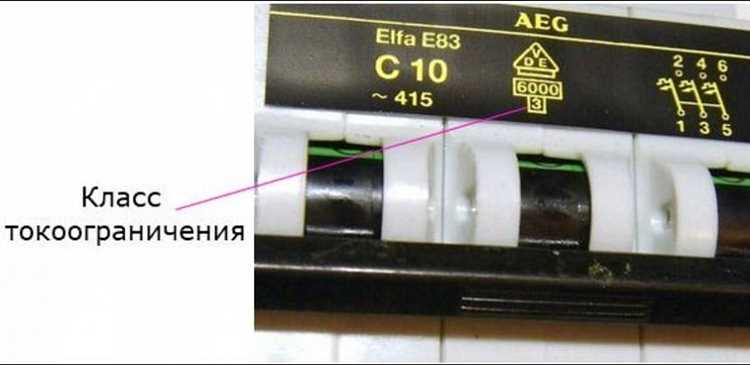

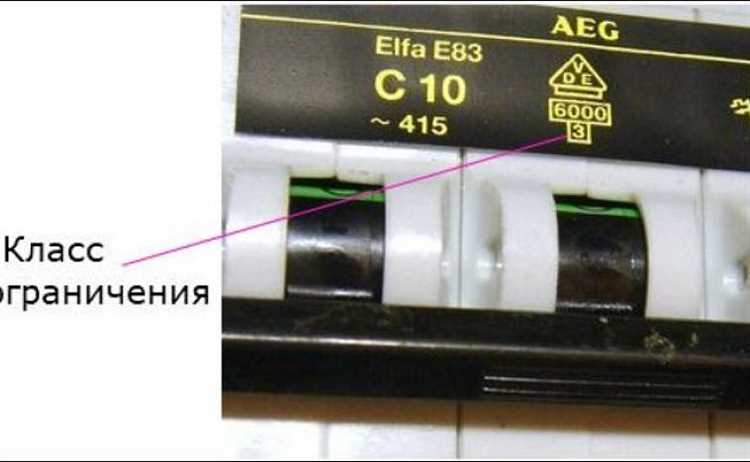

Сравнение автомата С16 с С10 и С25 по нагрузочной способности
Автоматические выключатели С16, С10 и С25 различаются по максимальной нагрузочной способности и предназначены для защиты электрических цепей в зависимости от величины тока, который они могут безопасно пропускать. Рассмотрим основные отличия и рекомендации по выбору.
Автомат С16 (с номинальным током 16 А) подходит для защиты цепей с нагрузкой до 16 ампер. Он обычно используется для подключения маломощных приборов, освещения и некоторых бытовых устройств. При этом важным фактором является его способность выдерживать кратковременные токи короткого замыкания, что позволяет избежать повреждений оборудования.
Автомат С10 (с номинальным током 10 А) применяется в цепях с меньшей нагрузочной мощностью. Он может использоваться для защиты освещения, небольшой бытовой техники или электронных устройств, потребляющих не более 10 ампер. Преимущество автомата С10 в том, что он реагирует быстрее на перегрузки, что может быть важным при защите деликатных электронных устройств.
Автомат С25 (с номинальным током 25 А) рассчитан на более высокие нагрузки, до 25 ампер. Его используют для защиты более мощных приборов, таких как электродвигатели, крупная бытовая техника или промышленные установки. Автомат С25 предоставляет большую стабильность при более высоких токах, что важно для объектов с переменной нагрузкой.
Выбор между автоматами С16, С10 и С25 зависит от конкретных потребностей установки. Если нагрузка цепи превышает 16 ампер, предпочтительнее выбрать С25. Если же нагрузка меньше 16 ампер, но больше 10, оптимальным будет С16. Для цепей с более низкой нагрузкой (до 10 ампер) лучше выбрать автомат С10.
Важно помнить, что выбор автомата должен учитывать не только номинальный ток, но и тип устройства, которое будет защищаться. Устройства с высокой пусковой мощностью, например, электродвигатели, могут требовать автомат с запасом по номинальному току, чтобы предотвратить ложные срабатывания.
Вопрос-ответ:
Какая мощность у автомата С16 в киловаттах?
Мощность автомата С16 в киловаттах зависит от характеристик нагрузки и конкретного использования. В стандартных условиях этот автомат может быть рассчитан на определенную силу тока (например, 16 ампер), что примерно эквивалентно 3,5-4 кВт в зависимости от напряжения в сети. Однако точные показатели могут варьироваться в зависимости от типа электросети и специфики подключения.
Почему мощность автомата С16 важно учитывать при установке?
Мощность автомата С16 важна для того, чтобы правильно выбрать его для конкретной нагрузки. Если мощность автомата будет слишком низкой, это приведет к частым срабатываниям защиты и возможному повреждению оборудования. Слишком высокая мощность, наоборот, может не защитить оборудование от перегрузок. Важно учитывать, что автомат С16 обычно используется для защиты проводки и электрических устройств с током до 16 ампер.
Как правильно выбрать автомат С16 по мощности для домашнего использования?
При выборе автомата С16 для дома следует учитывать мощность подключаемых устройств и общую нагрузку на сеть. Для квартиры или частного дома мощностью до 4 кВт подойдет автомат с номинальным током 16 ампер, при условии, что проводка рассчитана на такую нагрузку. Важно помнить, что расчет должен учитывать не только максимальную мощность, но и тип устройства, его потребности в пусковом токе.
Как автомат С16 влияет на безопасность электрической сети?
Автомат С16 играет ключевую роль в безопасности электрической сети, предотвращая перегрузки и короткие замыкания. Он автоматически отключает цепь, когда ток превышает заданный предел, что защищает проводку и устройства от повреждений, а также предотвращает возможное возгорание. Это важный элемент системы защиты, который помогает избежать аварийных ситуаций и повысить безопасность эксплуатации электросети.
Можно ли использовать автомат С16 для защиты всех бытовых приборов в доме?
Автомат С16 может быть использован для защиты различных приборов, если суммарная мощность их работы не превышает предельной нагрузки автомата. Однако для некоторых мощных бытовых приборов, таких как электрические котлы или кондиционеры, может потребоваться автомат с большей номинальной мощностью. Для каждой группы приборов в доме рекомендуется выбирать защиту в зависимости от их мощности и особенностей эксплуатации, чтобы предотвратить перегрузки.
