Lead acid battery что за аккумулятор

Свинцово-кислотный аккумулятор – это химический источник тока, основанный на взаимодействии свинцовых пластин и раствора серной кислоты. Впервые он был разработан в 1859 году Гастоном Планте и до сих пор используется в транспортных, резервных и стационарных системах благодаря низкой стоимости и стабильной работе при умеренных нагрузках.

Электрохимическая реакция происходит между положительной пластиной из диоксида свинца (PbO₂), отрицательной пластиной из губчатого свинца (Pb) и электролитом – водным раствором серной кислоты (H₂SO₄). При разряде образуется сульфат свинца (PbSO₄) на обеих пластинах, а при заряде происходит обратная реакция. Напряжение одного элемента – около 2 В, аккумуляторная батарея из шести элементов выдает 12 В.

Плотность электролита является ключевым показателем состояния заряда. В заряженном состоянии она составляет около 1.27 г/см³, в разряженном – снижается до 1.10 г/см³. Регулярная проверка плотности и уровня электролита – обязательная процедура обслуживания. При испарении воды требуется долив дистиллированной воды, но не кислоты.

Срок службы аккумулятора напрямую зависит от условий эксплуатации. Повторяющийся глубокий разряд резко ускоряет сульфатацию пластин, что снижает ёмкость и приводит к преждевременному выходу из строя. Рекомендуется избегать разряда ниже 50% и поддерживать заряд в диапазоне 12.4–12.7 В.

Несмотря на сравнительно низкую удельную энергию (30–50 Вт·ч/кг), свинцово-кислотные батареи остаются востребованными благодаря высокой токоотдаче и устойчивости к кратковременным перегрузкам. Они применяются в автомобилях, ИБП, солнечных системах и телекоммуникационных узлах при условии правильного режима заряда и температурного контроля.

Что такое свинцово-кислотный аккумулятор

Напряжение одного элемента составляет примерно 2 В. Для получения 12 В используется шесть последовательно соединённых ячеек. Типичная плотность электролита – 1,27 г/см³ при 25 °C. Нарушение плотности снижает ёмкость и срок службы батареи.

Свинцово-кислотные аккумуляторы делятся на обслуживаемые и необслуживаемые. В обслуживаемых моделях допускается долив дистиллированной воды, в необслуживаемых – корпус герметичен, а испарения рекомбинируются внутри батареи.

Рабочая температура – от –20 °C до +50 °C. При температуре ниже –20 °C наблюдается значительное снижение ёмкости, при температуре выше +50 °C ускоряется коррозия пластин и испарение электролита. Хранить рекомендуется при температуре от 0 °C до +25 °C с периодической подзарядкой.

Глубокий разряд ниже 10,5 В сокращает срок службы. Рекомендуется не разряжать ниже 50–60 % от номинальной ёмкости. Заряд производится током 0,1–0,15 от номинальной ёмкости аккумулятора, напряжение заряда – 14,4–14,8 В для 12-вольтовых батарей.

Срок службы составляет от 3 до 7 лет в зависимости от условий эксплуатации, качества зарядного устройства и соблюдения температурного режима.

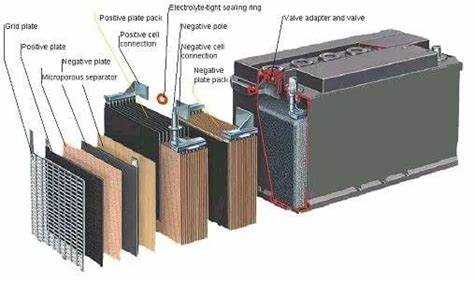

Из чего состоит свинцово-кислотный аккумулятор

Свинцово-кислотный аккумулятор включает в себя шесть основных компонентов: положительные и отрицательные электроды, сепараторы, электролит, корпус и клеммы. Каждый элемент выполняет строго определённую функцию.

Положительный электрод состоит из решётки из сплава свинца с добавками сурьмы, кальция или олова, покрытой активной массой на основе диоксида свинца (PbO₂). Отрицательный электрод представляет собой аналогичную решётку, но с губчатым свинцом в качестве активного вещества.

Сепараторы из микропористого пластика или стекловолокна размещаются между электродами, чтобы исключить короткое замыкание и обеспечить прохождение ионов. Их пористость и устойчивость к серной кислоте критичны для надёжной работы.

Электролит представляет собой раствор серной кислоты (H₂SO₄) плотностью 1,23–1,29 г/см³. Его концентрация влияет на напряжение и ёмкость. В малообслуживаемых и герметичных моделях электролит может быть в виде геля или абсорбирован в стекловолоконном мате (AGM).

Корпус из полипропилена или другого кислотостойкого пластика герметизирует содержимое и предотвращает утечку электролита. Вентиляционные клапаны предотвращают избыточное давление в герметичных исполнениях.

Клеммы, выполненные из свинца с добавками, обеспечивают соединение с внешней цепью. Их форма зависит от типа аккумулятора: для автомобильных моделей это конические штыри, для стационарных – болтовые соединения.

Как работает свинцово-кислотный аккумулятор во время зарядки и разрядки

Свинцово-кислотный аккумулятор работает за счёт обратимых химических реакций между свинцовыми пластинами и электролитом (раствором серной кислоты). В процессе разрядки аккумулятор отдаёт энергию, а при зарядке – накапливает её.

Процесс разрядки

• На отрицательной пластине (свинец) происходит окисление: Pb → PbSO₄ + 2e⁻.
• На положительной пластине (диоксид свинца) происходит восстановление: PbO₂ + 4H⁺ + SO₄²⁻ + 2e⁻ → PbSO₄ + 2H₂O.
• Ионы H⁺ и SO₄²⁻ берутся из электролита, концентрация серной кислоты снижается, плотность электролита падает.
• В обеих пластинах образуется сульфат свинца (PbSO₄), что приводит к уменьшению напряжения аккумулятора.

Процесс зарядки

• При подаче внешнего тока химические реакции идут в обратную сторону.
• На отрицательной пластине восстанавливается свинец: PbSO₄ + 2e⁻ → Pb + SO₄²⁻.
• На положительной пластине образуется диоксид свинца: PbSO₄ + 2H₂O → PbO₂ + 4H⁺ + SO₄²⁻ + 2e⁻.
• Сульфат свинца растворяется, ионы SO₄²⁻ и H⁺ возвращаются в электролит, плотность серной кислоты возрастает.

Для обеспечения длительного срока службы важно избегать глубоких разрядов и своевременно производить полную зарядку. Недозаряд и хронический недоразряд приводят к сульфатации пластин и снижению ёмкости.

Напряжение зарядки должно находиться в пределах 13,8–14,4 В для 12-вольтовых систем. Ток заряда не должен превышать 0,1–0,2 от ёмкости (например, 5–10 А для батареи 50 А·ч).

Контроль температуры важен: при нагреве выше 45 °C возрастает риск газообразования и выхода из строя. При низких температурах замедляется химическая реакция и снижается приём заряда.

Чем отличаются стартерные и тяговые свинцово-кислотные аккумуляторы

Стартерные свинцово-кислотные аккумуляторы предназначены для кратковременной подачи большого тока, необходимого для запуска двигателя. Их ключевая особенность – тонкие пластины, увеличивающие площадь соприкосновения с электролитом и обеспечивающие высокий пусковой ток. Типовое напряжение – 12 В, емкость варьируется от 35 до 110 А·ч, пусковой ток может достигать 1000 А.

Тяговые аккумуляторы рассчитаны на длительную отдачу энергии при стабильной нагрузке. Они используются в электропогрузчиках, гольф-карах, уборочной технике. Пластины толще, что уменьшает плотность тока, но повышает механическую прочность и стойкость к глубокому разряду. Емкость – от 100 до 1000 А·ч, рабочее напряжение – 6, 12 или 24 В, ресурс – до 1500 циклов при глубине разряда 80%.

Стартерные батареи плохо переносят глубокие разряды: даже 3–5 таких циклов могут существенно сократить срок службы. В тяговых разряд до 80% от номинальной емкости допустим и не приводит к повреждениям при правильной зарядке.

Если использовать стартерную батарею в тяговом режиме, наблюдается быстрое снижение емкости, рост внутреннего сопротивления, сульфатация пластин. Тяговые аккумуляторы при кратковременных высоких токах (например, при запуске двигателя) быстро перегреваются и теряют ресурс.

Для стартерных аккумуляторов критична температура окружающей среды: при −20 °C пусковой ток снижается до 50% от номинального. Тяговые батареи менее чувствительны к холоду, но требуют строго соблюдения режима зарядки.

При выборе важно учитывать назначение: для запуска двигателя подходит только стартерная модель, для работы под нагрузкой – исключительно тяговая. Компромиссные решения типа «универсальных» аккумуляторов часто уступают специализированным по долговечности и стабильности параметров.

Как выбрать свинцово-кислотный аккумулятор для автомобиля

Перед выбором аккумулятора необходимо знать точные характеристики, указанные в технической документации автомобиля: пусковой ток, емкость, размеры и полярность. Несовпадение хотя бы одного параметра может привести к неисправностям электрооборудования или проблемам с установкой.

Емкость (Ah) должна соответствовать рекомендациям производителя. При недостаточной емкости возможны проблемы при запуске двигателя зимой, при избыточной – недозаряд и сульфатация. Например, для бензинового двигателя объёмом 1.6 л оптимальна емкость 50–60 Ah, а для дизельного 2.0 л – от 70 Ah.

Пусковой ток (EN, A) определяет способность аккумулятора запустить двигатель в холодное время года. Значение должно быть не ниже рекомендованного. Для средней категории легковых автомобилей требуется от 450 до 600 A. При заниженном токе стартер может не провернуть коленчатый вал в мороз.

Размер корпуса аккумулятора определяется местом установки. Распространённые стандарты – европейский (низкий и широкий корпус, клеммы утоплены) и азиатский (высокий и узкий корпус, выступающие клеммы). Несовместимость размеров исключает надёжную установку.

Полярность клемм – прямая (плюс слева) или обратная (плюс справа). Ошибочный выбор приведёт к невозможности подключения штатных клемм или короткому замыканию. Уточняется по старому аккумулятору или маркировке.

Обращайте внимание на дату производства. При длительном хранении свинцово-кислотный аккумулятор теряет ёмкость. Срок хранения без подзарядки – не более 6 месяцев. Маркировка даты обычно нанесена лазером на корпус в виде кода, расшифровка которого зависит от производителя.

Наличие индикатора заряда удобно, но не определяет общее состояние батареи. Полезнее наличие пробок для долива дистиллированной воды – в обслуживаемых моделях легче следить за уровнем электролита.

При выборе между кальциевыми (Ca/Ca) и гибридными (Sb/Ca) батареями учитывайте режим эксплуатации. Кальциевые устойчивы к глубоким разрядам и подходят для трассы. Гибридные – для частых коротких поездок с перезапусками двигателя.

Покупать аккумулятор стоит у официальных дилеров или проверенных магазинов, чтобы избежать подделок. Обязательно требуйте гарантийный талон с печатью и отметкой даты продажи.

Как правильно обслуживать свинцово-кислотный аккумулятор

Для поддержания работоспособности свинцово-кислотного аккумулятора требуется регулярный контроль и выполнение конкретных действий. Несоблюдение правил сокращает срок службы и снижает ёмкость.

1. Проверка уровня электролита. Оптимальный уровень – между минимальной и максимальной отметкой на корпусе или в каждой банке. При необходимости доливайте дистиллированную воду, избегая попадания кислотной жидкости.
2. Контроль плотности электролита. Используйте ареометр для измерения плотности. В норме показатель должен находиться в диапазоне 1.27–1.29 г/см³ при 20 °C. Отклонения указывают на разряд или неисправность.
3. Чистка клемм и корпуса. Удаляйте загрязнения, окислы и коррозию с помощью щетки и раствора пищевой соды. После очистки клеммы смазывайте специальной смазкой для предотвращения повторного окисления.
4. Зарядка аккумулятора. Используйте зарядное устройство с регулировкой тока и напряжения. Для стандартного 12-вольтового аккумулятора напряжение зарядки должно составлять 14.4–14.7 В, ток – не выше 10-30% от ёмкости (С10).
5. Избегайте глубокого разряда. Понижение напряжения ниже 11.8 В приводит к сульфатации пластин и необратимому снижению ёмкости.
6. Температурный контроль. Работа аккумулятора при температурах выше 45 °C ускоряет деградацию. При низких температурах заряд следует увеличивать, учитывая особенности электролита.

Регулярное выполнение этих рекомендаций обеспечит стабильную работу и увеличит срок эксплуатации свинцово-кислотного аккумулятора.

Что делать, если свинцово-кислотный аккумулятор разрядился

Для восстановления подключите зарядное устройство с током, не превышающим 10% от номинальной ёмкости аккумулятора (например, для АКБ 60 А·ч – заряд 6 А). Используйте режим медленной зарядки, чтобы избежать перегрева и повреждений.

В процессе зарядки контролируйте температуру корпуса; если она превысит 45 °C, заряд следует временно приостановить.

Если аккумулятор долгое время находился в разряде, рекомендуется выполнить десульфатацию с помощью специализированного зарядного устройства или применить импульсный режим восстановления.

После полной зарядки измерьте плотность электролита с помощью ареометра. Нормальные показатели находятся в пределах 1,26–1,28 г/см³ при температуре 20 °C. В случае значительных отклонений возможна замена электролита или обращение к специалистам.

Не допускайте повторных глубоких разрядов – они сокращают срок службы аккумулятора. Регулярно проверяйте уровень электролита и при необходимости доливайте дистиллированную воду.

Когда и как утилизировать свинцово-кислотный аккумулятор

Свинцово-кислотный аккумулятор подлежит утилизации сразу после прекращения его работоспособности, то есть при значительном снижении ёмкости или при повреждении корпуса. Использование повреждённого или сильно изношенного аккумулятора опасно из-за возможного протекания кислоты и выделения свинца.

Утилизация требует обращения в специализированные пункты приёма отработанных аккумуляторов. Самостоятельная утилизация запрещена из-за токсичности свинца и серной кислоты, которые наносят серьёзный вред окружающей среде и здоровью человека.

Перед сдачей аккумулятора необходимо герметично упаковать его в прочный контейнер или пластиковый пакет, чтобы предотвратить вытекание электролита при транспортировке.

В пунктах приёма аккумуляторы подвергаются переработке, включающей отделение свинца, пластика и электролита для последующей очистки и повторного использования. Такой подход позволяет минимизировать загрязнение и экономить ресурсы.

При выборе места утилизации стоит отдавать предпочтение официальным перерабатывающим организациям с лицензиями и сертификатами, которые соблюдают требования безопасности и экологические нормы.

Какие риски связаны с использованием свинцово-кислотных аккумуляторов

Свинцово-кислотные аккумуляторы содержат тяжелые металлы – свинец, который при повреждении корпуса способен выделяться и загрязнять окружающую среду. Контакт с такими веществами вызывает токсическое воздействие на кожу и органы дыхания. При неправильной утилизации аккумуляторов происходит накопление опасных отходов.

В процессе эксплуатации выделяется водород, который в замкнутом пространстве накапливается и при высокой концентрации представляет взрывную опасность. Отсутствие вентиляции или нарушение техники безопасности при зарядке увеличивает риск воспламенения.

Кислотный электролит – серная кислота, оказывает сильное коррозийное действие. При протечках возможны ожоги кожи и повреждение оборудования. Для работы с аккумуляторами необходимо использование защитных перчаток и очков.

Пониженная температура снижает емкость и увеличивает внутреннее сопротивление аккумулятора, что приводит к ухудшению рабочих характеристик и ускоренному износу. Высокие температуры вызывают ускоренный износ пластин и электролита, сокращая срок службы.

Для минимизации рисков требуется регулярный контроль уровня электролита, предотвращение глубоких разрядов, соблюдение правил зарядки с использованием зарядных устройств, рекомендованных производителем. Утилизация должна производиться в специализированных пунктах приема для предотвращения загрязнения.

Вопрос-ответ:

Что представляет собой свинцово-кислотный аккумулятор и как он устроен?

Свинцово-кислотный аккумулятор — это устройство для накопления и отдачи электрической энергии. Он состоит из пластин из свинца и диоксида свинца, погружённых в электролит на основе серной кислоты. Во время работы аккумулятора в химической реакции происходит преобразование веществ, что позволяет накапливать и отдавать электрический ток.

Для каких целей чаще всего применяют свинцово-кислотные аккумуляторы?

Такие аккумуляторы широко используются в автомобильных стартерных системах, где нужна высокая пусковая сила. Кроме того, их применяют в резервных источниках питания, например, для систем бесперебойного питания, в промышленном оборудовании и на объектах с ограниченным доступом к электрической сети.

Как правильно ухаживать за свинцово-кислотным аккумулятором, чтобы увеличить срок его службы?

Для продления службы аккумулятора важно регулярно проверять уровень электролита и при необходимости доливать дистиллированную воду. Также стоит избегать глубокого разряда и длительного хранения в разряженном состоянии. Контакты нужно очищать от окислов, а аккумулятор держать в сухом прохладном месте, чтобы предотвратить преждевременное разрушение элементов.

Какие преимущества и ограничения имеет свинцово-кислотный аккумулятор по сравнению с другими типами аккумуляторов?

Преимущества таких аккумуляторов включают относительно низкую стоимость, устойчивость к нагрузкам высокого тока и возможность повторного восстановления. Однако они имеют значительный вес, чувствительны к глубоким разрядам и требуют периодического обслуживания. Другие типы аккумуляторов могут быть легче и более компактными, но часто стоят дороже и имеют свои особенности по эксплуатации.

Почему в свинцово-кислотных аккумуляторах используется именно серная кислота в качестве электролита?

Серная кислота служит средой для протекания электрохимических процессов между свинцовыми пластинами. Она хорошо растворяет ионы, необходимые для реакции, и обеспечивает стабильную работу аккумулятора. Кроме того, этот электролит достаточно доступен и позволяет создавать аккумуляторы с нужными характеристиками по емкости и напряжению.
