Дифференциальный ток – это ток утечки, возникающий при нарушении изоляции в электрической цепи. Он появляется, когда часть тока, идущего к нагрузке, уходит не по обратному проводу, а, например, через тело человека на землю. Измеряется такой ток в миллиамперах и часто не превышает 30 мА, но даже этого достаточно, чтобы представлять опасность для жизни.
Основной способ защиты от дифференциального тока – установка устройств защитного отключения (УЗО) или дифференциальных автоматов. Они срабатывают, если ток в фазном проводе не равен току в нулевом. Разница этих токов и есть дифференциальный ток. Например, УЗО на 30 мА отключит питание при токе утечки выше этого значения – обычно за 30–40 миллисекунд.
Для жилых помещений рекомендуется использовать УЗО с номиналом 10 или 30 мА. Меньшие значения обеспечивают более высокий уровень безопасности, но повышают риск ложных срабатываний. Вводные устройства, защищающие весь дом, часто выбирают с порогом 100 мА, чтобы отсечь грубые утечки без влияния на локальные цепи.
Важно понимать, что отсутствие видимых проблем с изоляцией не исключает наличие дифференциального тока. Постепенное старение кабелей, повышенная влажность, повреждения корпуса оборудования – всё это способно вызвать утечку. Регулярная проверка состояния защитных устройств и правильный подбор их характеристик критичны для минимизации риска поражения электрическим током.
Как возникает дифференциальный ток в цепи
Причины возникновения дифференциального тока:
- Повреждённая изоляция проводов – ток уходит на землю через металлические части или строительные конструкции.
- Контакт фазного проводника с токопроводящей поверхностью, не подключённой к нулевому проводу.
- Неисправные бытовые приборы – например, нагревательные элементы с микротрещинами в изоляции.
- Неправильное подключение заземления, когда ток уходит не по нейтральному, а по защитному проводнику.

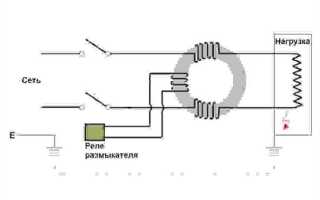

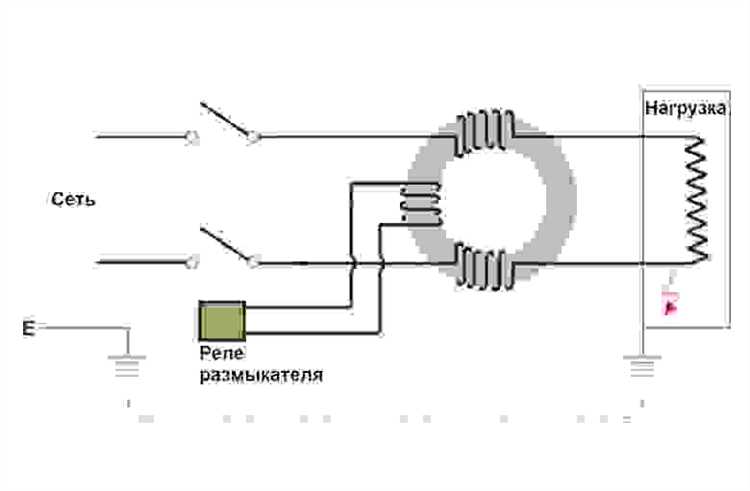

Для обнаружения дифференциального тока применяются устройства защитного отключения (УЗО) или дифавтоматы. Они сравнивают токи во входной и выходной обмотках тороидального трансформатора. При разнице более заданного порога (например, 30 мА) срабатывает отключение питания.
Чтобы исключить ложные срабатывания УЗО, следует:
- Избегать объединения нулевых проводников разных групп после УЗО.
- Не подключать заземление к нулевому рабочему проводнику.
- Проверять изоляцию кабелей и исправность бытовой техники.
Зачем нужен контроль дифференциального тока
Контроль дифференциального тока позволяет выявлять утечки тока на землю, которые могут указывать на повреждение изоляции, неисправность оборудования или опасность поражения электрическим током. Это особенно важно в распределительных щитах, питающих группы розеток, освещение и электроприборы с металлическими корпусами.
В жилых зданиях контроль дифференциального тока снижает риск возгораний, вызванных скрытыми утечками, например, через повреждённый кабель внутри стены. Устройства защитного отключения (УЗО) срабатывают при токах утечки от 10 до 30 мА, чего достаточно, чтобы предотвратить поражение человека током и отключить цепь до возникновения критического перегрева.
В промышленности и на объектах с высоким уровнем электробезопасности контроль позволяет вовремя отключать оборудование при утечках, превышающих допустимый предел (обычно 100–300 мА), предотвращая простои, выход из строя электроустановок и аварийные ситуации. Особенно важно применять устройства с возможностью настройки порога срабатывания и времени задержки, чтобы избежать ложных отключений при кратковременных колебаниях.
В электроустановках с ИБП, частотными преобразователями и другой чувствительной электроникой рекомендуется использовать селективные УЗО типа А или B, устойчивые к пульсирующим и постоянным токам утечки. Это обеспечивает точную локализацию проблемы и защиту оборудования без отключения всей системы.
Регулярный контроль дифференциального тока помогает проводить техническое обслуживание до возникновения аварии. Современные системы мониторинга позволяют вести дистанционное наблюдение за состоянием изоляции и дифференциальными токами в реальном времени, включая отправку уведомлений при превышении порога.

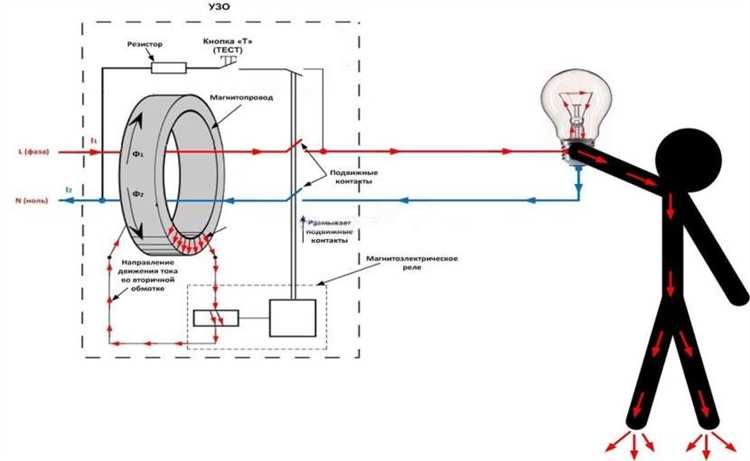

Как работает устройство защитного отключения (УЗО)

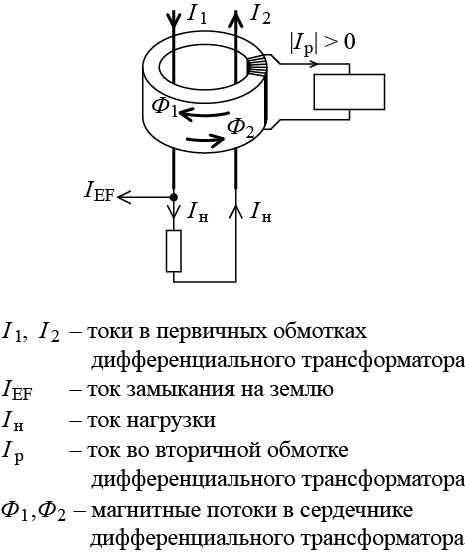

УЗО контролирует баланс токов, проходящих через фазный и нулевой провод. При одинаковых значениях токов суммарный магнитный поток в сердечнике трансформатора равен нулю. При появлении утечки ток частично уходит по альтернативному пути, и равновесие нарушается.
Дисбаланс вызывает магнитное поле, которое индуцирует напряжение в управляющей обмотке. При достижении порогового значения срабатывает расцепляющий механизм. Контакты размыкаются, отключая питание защищаемого участка.

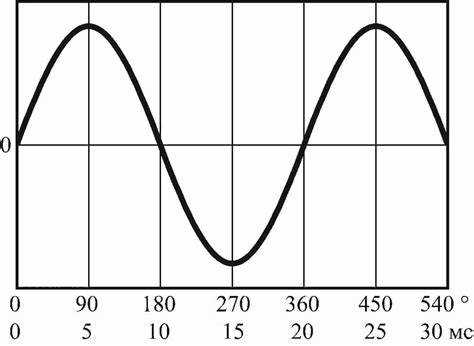

Стандартное время срабатывания – 10–30 мс. Устройства на 30 мА применяются для защиты людей, на 100–300 мА – для предотвращения пожаров. УЗО реагирует только на дифференциальный ток и не заменяет автоматический выключатель.
Для корректной работы необходимо подключать только те цепи, которые проходят через УЗО. Категорически запрещено объединять нулевые проводники после УЗО – это вызывает ошибочные срабатывания или полное отсутствие защиты.
<
Чем отличается дифференциальный ток от короткого замыкания
Дифференциальный ток возникает при утечке электричества на землю или на корпус оборудования. Он фиксируется, когда ток в фазном проводе не совпадает с током в нулевом проводе. Это значит, что часть тока уходит в нежелательном направлении, что может привести к поражению человека или возгоранию. Дифференциальный ток обычно имеет небольшое значение – от миллиампер до нескольких ампер.
Короткое замыкание – это прямое соединение между фазным и нулевым или фазным и заземляющим проводом, при котором ток резко возрастает, часто в десятки или сотни ампер. Это приводит к мгновенному скачку силы тока, вызывающему сильное нагревание и потенциальное повреждение оборудования или проводки.
Главное отличие – природа и величина тока. Дифференциальный ток – признак утечки, небольшой и опасный для жизни, короткое замыкание – высокий ток замыкания, опасный для проводки и техники.
Для защиты от дифференциального тока применяют устройства защитного отключения (УЗО), которые срабатывают при значениях утечки обычно от 10 до 30 мА. Для коротких замыканий используют автоматические выключатели, рассчитанные на срабатывание при больших токах перегрузки.
Как определить утечку тока в бытовой электросети

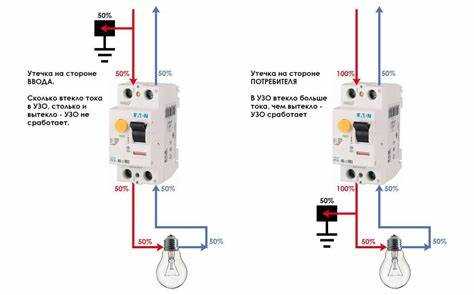

Для обнаружения утечки тока используют специальный прибор – дифференциальный автомат или УЗО (устройство защитного отключения). Он реагирует на разницу между током, который входит в цепь, и током, который из нее выходит. Если разница превышает заданное значение (обычно 10–30 мА), устройство отключает питание.
Чтобы проверить наличие утечки без УЗО, потребуется мультиметр с функцией измерения тока. Сначала отключите все потребители и измерьте ток, проходящий через нулевой провод. Наличие тока при выключенных приборах указывает на утечку.
Другой способ – проверить изоляцию проводов мегомметром. Измерение сопротивления изоляции между фазой и землей должно показывать значения выше 1 МОм. Меньшие показатели свидетельствуют о повреждении изоляции и утечке тока.
Периодическая проверка состояния электропроводки и оборудования снижает риск скрытых утечек. Особое внимание уделяйте влажным помещениям и старым кабелям, где изоляция чаще выходит из строя.
При обнаружении утечки в электроустановке рекомендуется не пытаться устранить проблему самостоятельно, а вызвать квалифицированного электрика. Самостоятельные действия без опыта могут привести к опасным ситуациям.
Когда и где устанавливают УЗО на практике
УЗО устанавливают в электрических цепях для защиты от поражения током и предотвращения пожаров, вызванных токами утечки. В жилых домах УЗО обязательно монтируют на вводе электроэнергии в квартиру или дом, чтобы контролировать все потребители сразу.
В квартирах с электроплитой и бойлером установка УЗО обязательна по требованиям ПУЭ и ГОСТ, поскольку эти устройства имеют повышенный риск утечек. В многоквартирных домах часто ставят УЗО на группы розеток, особенно в ванных комнатах и кухнях, где влажность выше, а вероятность замыкания – больше.
На производствах и в офисах УЗО монтируют на щитах с распределением по зонам, чтобы при срабатывании отключалась только повреждённая секция, а остальная сеть продолжала работать. Для бытовых помещений обычно используют УЗО с током срабатывания 30 мА, что обеспечивает безопасность человека.
УЗО устанавливают при ремонтах и монтаже новых электросетей, а также при модернизации систем электроснабжения. В частных домах с наружным электрооборудованием (садовые насосы, освещение) УЗО обеспечивают дополнительную защиту от поражения током и коротких замыканий с утечкой на землю.
Как выбрать УЗО по параметру дифференциального тока
Для промышленных объектов или участков с повышенным уровнем утечек допустимы более высокие значения – 100 мА или 300 мА. Однако увеличение порога снижает чувствительность защиты и может привести к позднему срабатыванию.
Если электропроводка старая или влажная, лучше выбрать устройство с меньшим током утечки – 10-30 мА. Для приборов с большой мощностью, например, электроплит или насосов, стоит рассмотреть УЗО с током 100 мА, чтобы избежать ложных отключений.
При расчёте учитывайте суммарный ток утечки всей линии. Если он близок к порогу срабатывания, выберите устройство с меньшим номиналом. Обязательно проверяйте соответствие параметров УЗО требованиям ПУЭ и инструкции к оборудованию.
Никогда не ставьте УЗО с дифференциальным током выше рекомендованного для жилых помещений – это снизит безопасность. Оптимальный выбор снижает риск пожаров и поражения током без лишних перебоев в работе электроустановки.
Вопрос-ответ:
Что такое дифференциальный ток и зачем он нужен?
Дифференциальный ток — это ток утечки, который возникает при повреждении изоляции или неправильном подключении проводов в электрической цепи. Его задача — выявить такие неполадки и быстро отключить питание, чтобы защитить людей от удара током и предотвратить возгорание.
Как дифференциальный ток помогает обеспечить безопасность в доме?
Если в проводке появляется утечка тока, например, из-за повреждения изоляции, устройство, реагирующее на дифференциальный ток, быстро срабатывает и отключает питание. Это предотвращает возможность поражения электрическим током при прикосновении к повреждённому оборудованию и снижает риск пожара.
Какие ситуации вызывают появление дифференциального тока?
Дифференциальный ток возникает, когда ток не замыкается по своему обычному пути, а уходит на корпус оборудования или на землю. Причиной может быть пробой изоляции, попадание влаги внутрь электрического прибора или механическое повреждение проводов.
Чем дифференциальный ток отличается от обычного тока короткого замыкания?
Обычный ток короткого замыкания — это большой ток, который появляется при замыкании проводов между собой. Дифференциальный ток, наоборот, небольшой и появляется, когда часть тока утекает на землю. Устройства защиты от дифференциального тока реагируют именно на эту утечку, чтобы предотвратить опасные ситуации.
Как проверить, работает ли защита от дифференциального тока?
В большинстве современных защитных устройств есть кнопка «Тест» или «Проверка». Нажатие этой кнопки имитирует утечку тока, и устройство должно отключить питание. Если оно срабатывает, значит защита работает правильно. Рекомендуется проводить такую проверку регулярно, чтобы убедиться в исправности системы.
Что такое дифференциальный ток и зачем его измеряют?
Дифференциальный ток — это разница между токами, которые идут по проводам в электрической цепи. Его измеряют, чтобы понять, есть ли утечка электричества, которая может привести к короткому замыканию или поражению человека электрическим током. Если эта разница становится слишком большой, устройство защиты отключит питание, чтобы избежать опасности.
Почему дифференциальный ток считается признаком неисправности в электросети?
Дифференциальный ток появляется, когда часть тока уходит из основного контура, например, через поврежденную изоляцию или в случае контакта с землей. Это значит, что электрическая энергия не циркулирует так, как должна, а уходит в нежелательном направлении. Такой ток может вызвать возгорание или поражение человека. Поэтому его наличие указывает на нарушение в работе электросистемы и требует внимания.
