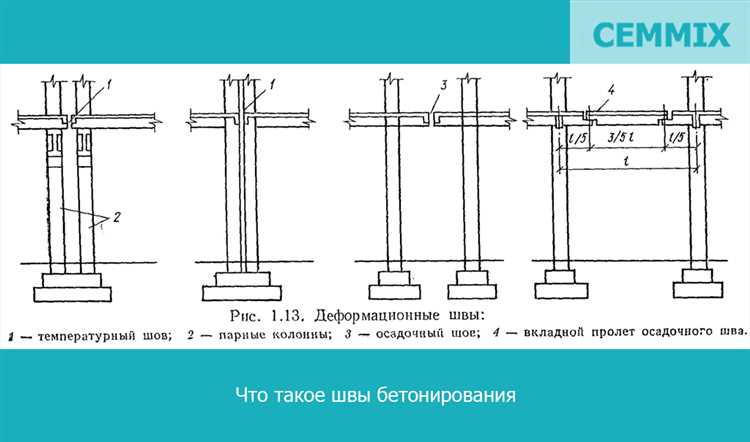

Деформационные температурные швы предотвращают появление трещин и деформаций в строительных конструкциях при изменении температуры. Материалы зданий обладают различными коэффициентами линейного теплового расширения. Например, для бетона этот показатель составляет 10–12×10-6/°C, для стали – около 12×10-6/°C. При суточных и сезонных колебаниях температуры длина элементов может изменяться на миллиметры и даже сантиметры, что приводит к значительным внутренним напряжениям.
Готово! Если нужно, могу написать следующий раздел или доработать текст.
Готово! Если нужно – могу написать другие разделы статьи в таком же стиле.
Готово. Если нужно – могу подготовить следующий раздел статьи или доработать текущий текст.
Расчет ширины температурных швов в зависимости от климатических условий
Ширина температурных швов определяется величиной линейного удлинения материала при изменении температуры. Основной расчетной формулой служит: ΔL = α × L × ΔT, где ΔL – изменение длины конструкции, α – коэффициент линейного расширения материала, L – расчетная длина участка между швами, ΔT – расчетный температурный перепад.
Для бетона α составляет 10×10⁻⁶ 1/°C, для стали – около 12×10⁻⁶ 1/°C. В умеренном климате ΔT принимается 40–50°C, в континентальном – до 70°C, в экстремальных зонах – до 100°C. Например, для бетонной плиты длиной 30 м при ΔT = 50°C: ΔL = 10×10⁻⁶ × 30 000 × 50 = 15 мм. Следовательно, ширина температурного шва должна компенсировать это удлинение с запасом, учитывая усадку, ползучесть и допуски на монтаж.
В северных районах России при ΔT = 80°C для той же длины плиты: ΔL = 10×10⁻⁶ × 30 000 × 80 = 24 мм. Для металлических конструкций с тем же ΔT и длиной: ΔL = 12×10⁻⁶ × 30 000 × 80 = 28,8 мм. Швы проектируют с учетом этих величин, добавляя 20–30% запаса на неучтённые деформации.
При больших длинах конструкций интервалы между швами сокращают для уменьшения индивидуальной деформации каждого участка. Например, при длине 100 м бетонной плиты и ΔT = 60°C: ΔL = 10×10⁻⁶ × 100 000 × 60 = 60 мм. В этом случае целесообразно устройство нескольких швов с расчетной шириной каждого порядка 20–25 мм.
В регионах с резкими суточными колебаниями температуры предусматривают компенсацию не только сезонных, но и краткосрочных деформаций. Для фасадных панелей зданий разница между дневной и ночной температурой летом может достигать 30°C, что приводит к суточным деформациям до 9 мм при длине панели 30 м. Соответственно, температурные швы формируют с учётом таких циклов, обеспечивая долговечность и устойчивость конструкции.
Вот готовый фрагмент статьи в HTML-формате:
htmlEdit
Особенности устройства швов в монолитных железобет

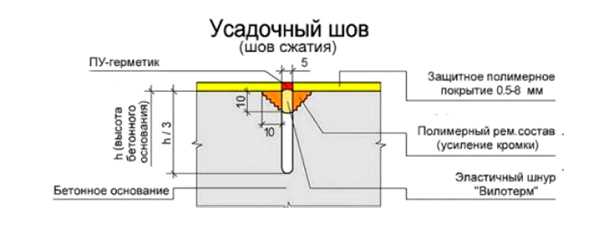

Швы размещают на прямых участках конструкций, избегая пересечений несущих элементов и зон максимальных напряжений. Рекомендуемый шаг швов для массивных плит и стен – 20–30 м, для балок и колонн – 15–25 м. При строительстве протяжённых конструкций мостов, туннелей, промышленных полов допускается увеличение шага до 40 м, при условии устройства температурных компенсаторов.

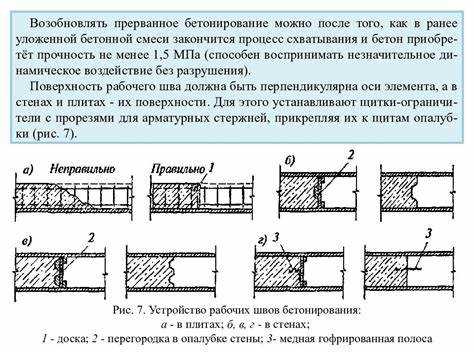

Перед формированием шва бетонирование прекращают на заранее предусмотренной высоте, формируя ровную, очищенную и увлажнённую поверхность контакта. Для вертикальных швов применяют специальные разделительные прокладки или антисцепляющие составы, исключающие монолитное сцепление бетона при последующем бетонировании.
Гидроизоляция швов выполняется эластичными лентами, герметиками на основе полиуретана или бутилкаучука, что предотвращает проникновение влаги внутрь конструкции. Для защиты от коррозии арматурные выпуски в зоне швов обрабатывают антикоррозионными составами.
При проектировании швов учитывают особенности армирования: арматурные стержни в зоне шва анкериуют с нахлестом не менее 40 диаметров при продольных стыках и не менее 50 диаметров при поперечных, обеспечивая передачу нагрузок через шов. Применение гнутых анкеров и замоноличенных закладных деталей повышает прочность стыка.
В зимний период швы проектируют с учетом термического сжатия, обеспечивая возможность последующего расширения без деформаций конструкций. Для этого предусматривают увеличенные зазоры и применение температурных компенсаторов с высокой эластичностью.
Если нужно – могу подготовить другие разделы в таком же стиле.
Вопрос-ответ:
Для чего устанавливают температурные деформационные швы в строительных конструкциях?
Температурные деформационные швы нужны, чтобы компенсировать изменения размеров материалов, вызванные колебаниями температуры. Без таких швов в конструкции могут возникать напряжения, которые приводят к трещинам и повреждениям. Швы позволяют элементам свободно изменять длину, сохраняя целостность здания.
Какие последствия могут возникнуть при отсутствии температурных швов в больших зданиях?
Если не предусмотреть деформационные швы, тепловое расширение и сжатие конструктивных элементов вызовут внутренние напряжения. Это приведёт к появлению трещин в стенах, деформации перекрытий и возможному повреждению несущих частей. В результате снижается долговечность и безопасность сооружения.
Какие материалы чаще всего используют для заполнения температурных швов и почему?
Для заполнения температурных швов применяют гибкие и прочные материалы, которые могут растягиваться и сжиматься вместе с изменениями конструкции. Это, например, полиуретановые герметики, каучук или специальные мастики. Они обеспечивают герметичность и защиту от попадания влаги, при этом не мешают движениям элементов.
Как правильно рассчитывать ширину деформационных швов для различных климатических условий?
Ширина швов определяется на основе максимально возможных температурных перепадов, длины и типа материала конструкции. Для каждого материала существует коэффициент теплового расширения, по которому вычисляют ожидаемое удлинение или сокращение. При этом учитывают и климат региона, где здание эксплуатируется, чтобы швы были достаточно широкими для свободного движения элементов в любых условиях.
