Импульсный выход счетчика воды: принцип работы и применение
Импульсный выход счетчика воды представляет собой электрический контакт или оптосимистор, который формирует дискретные сигналы при прохождении определенного объема жидкости. Каждый импульс соответствует фиксированному объему, например, 1 литру или 0,1 кубометру воды, что позволяет точно отслеживать расход в реальном времени.
В основе работы лежит механический или ультразвуковой датчик, связанный с измерительным узлом. При вращении крыльчатки или изменении параметров ультразвукового сигнала формируется электрический импульс, который передается на внешние системы учета или автоматизации.
Импульсные выходы бывают с различными типами интерфейсов: сухие контакты (реле), транзисторные выходы и оптопары. Выбор зависит от требований к нагрузке и чувствительности. Например, сухие контакты подходят для подключения к реле и системам с низкой токовой нагрузкой, а транзисторные выходы – для интеграции с микроконтроллерами и PLC.
Использование импульсного выхода обеспечивает автоматизацию учета воды, позволяет интегрировать счетчики в системы диспетчеризации, анализировать потребление и оперативно выявлять утечки. Для корректной работы требуется обеспечить стабильное питание и защиту от помех, особенно в промышленных условиях.
Рекомендуется выбирать счетчики с импульсным выходом с учетом максимальной частоты импульсов, чтобы избежать пропусков при высоком расходе. Также важно учитывать параметры импульса: длительность, амплитуду и полярность, для корректного распознавания сигналов контроллерами.
В промышленности и ЖКХ импульсный выход широко применяется для дистанционного сбора данных, что сокращает время на визуальные замеры и минимизирует ошибки учета. Подключение к системам SCADA и IoT позволяет строить комплексный мониторинг и анализ водопотребления с последующей оптимизацией расходов.
Устройство и назначение импульсного выхода в водяных счетчиках

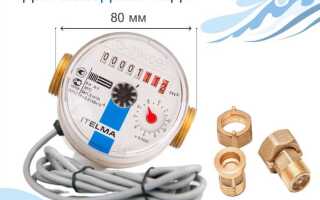

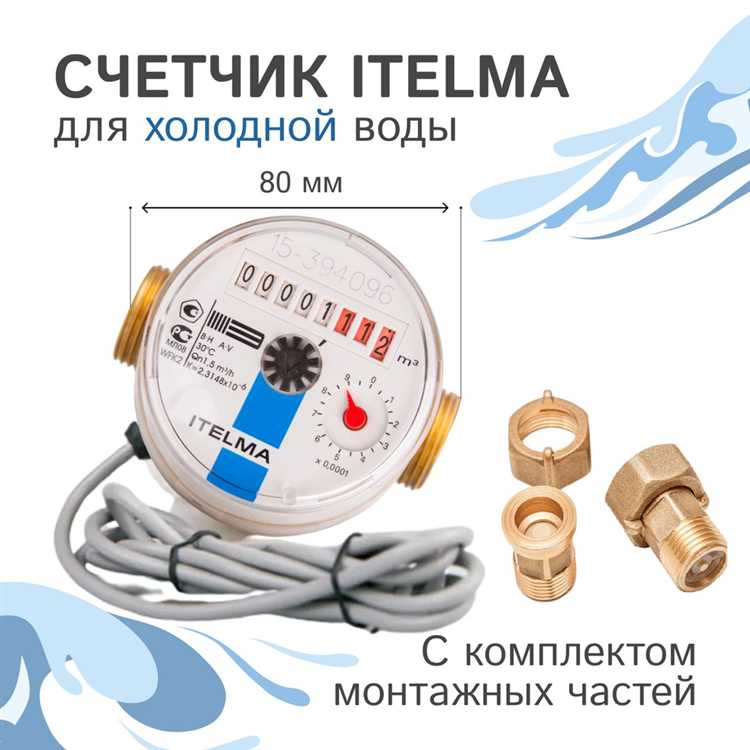

Импульсный выход водяного счетчика представляет собой электромеханический или электронный узел, формирующий электрические сигналы при прохождении определенного объема воды. Основной элемент – геркон или оптопара, связанная с измерительным механизмом счетчика.
Каждый импульс соответствует фиксированному объему воды, например, 1 литру или 10 литрам, что позволяет использовать сигнал для удаленного учета и автоматизации контроля расхода. Импульсы формируются при прохождении определенного количества воды через счетчик, когда вращается или перемещается внутренний измерительный элемент.
Выход импульсов обычно выполнен в виде открытого коллектора или контакта геркона, что обеспечивает совместимость с большинством контроллеров и регистраторов расхода. Наличие гальванической развязки исключает влияние электрических помех и защищает измерительное устройство.
Для корректной работы импульсного выхода важно соблюдать максимальные параметры напряжения и тока, обычно не превышающие 30 В и 100 мА соответственно. Превышение данных характеристик приводит к выходу из строя элемента или искажению сигналов.
Применение импульсного выхода эффективно в системах автоматизированного учета воды, где требуется интеграция с системами диспетчеризации, PLC и IoT-устройствами. Использование импульсов снижает необходимость в ручном считывании данных и позволяет получать точную информацию в реальном времени.
Для подключения рекомендуется использовать экранированные кабели длиной не более 100 метров, что минимизирует помехи и потерю сигнала. При необходимости увеличения длины линии используют повторители или специальные интерфейсные преобразователи.
Таким образом, импульсный выход – ключевой элемент для цифровой интеграции водяных счетчиков в современные системы учета и управления ресурсами.
Как формируются импульсы в счетчике воды: механика и электроника

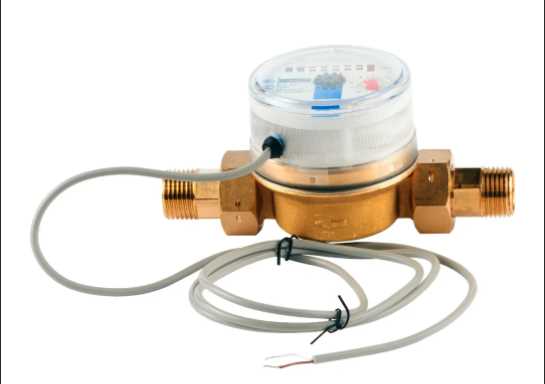

Импульсный выход счетчика воды формируется через преобразование механического движения ротора в электрический сигнал. В основе лежит магнитный или оптический датчик, фиксирующий каждое оборотное движение крыльчатки или турбины.

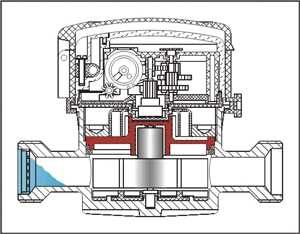

Механическая часть счетчика содержит крыльчатку, которая вращается под воздействием потока воды. Количество оборотов пропорционально объему прошедшей жидкости. Крыльчатка снабжена магнитом или шлицами, которые при прохождении мимо датчика создают импульсы.
Магнитный датчик обычно представляет собой геркон или датчик Холла. Геркон замыкается под влиянием магнитного поля, генерируя замкнутый электрический контакт. Датчик Холла вырабатывает аналоговый или цифровой сигнал при изменении магнитного поля. Частота импульсов равна числу оборотов крыльчатки, что напрямую связано с объемом воды.
Оптические датчики используют инфракрасный свет и фотодетектор. Прерывание луча светодиода вращающимися элементами преобразуется в электрический импульс. Такой метод обеспечивает высокую точность и устойчивость к электромагнитным помехам.
Для интеграции с автоматизированными системами используют интерфейсы с открытым коллектором или токовые выходы. При выборе счетчика следует учитывать тип воды, температуру и давление, так как эти факторы влияют на стабильность формирования импульсов.
Типы импульсных сигналов и их параметры в водяных счетчиках

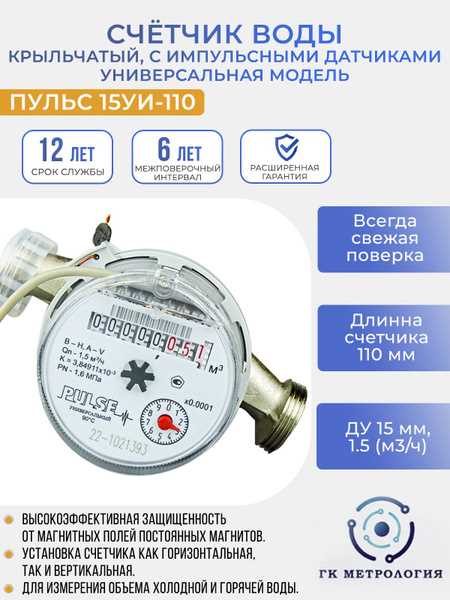

Импульсные выходы водяных счетчиков делятся на три основных типа: герконовые, оптоэлектронные и тахогенераторные. Каждый тип отличается способом формирования сигнала и техническими характеристиками.
Герконовые выходы работают на основе геркона – герметичного переключателя, замыкающегося под действием магнитного поля от внутреннего магнитного элемента счетчика. Амплитуда сигнала соответствует уровню напряжения питания, обычно 5–24 В, а частота импульсов ограничена механическими характеристиками реле и редко превышает 10 Гц. Основной параметр – длительность импульса, варьируется от 10 до 50 мс, важна для надежного считывания контроллером.
Оптоэлектронные выходы
Тахогенераторные выходы
Основной параметр импульсных выходов – коэффициент импульсов, выражаемый в количестве импульсов на единицу объема (например, 1000 импульсов на кубический метр). Выбор типа импульсного выхода и его параметров должен учитывать скорость потока, необходимую точность измерения и тип оборудования для считывания данных.
Подключение импульсного выхода к системам автоматического учета воды

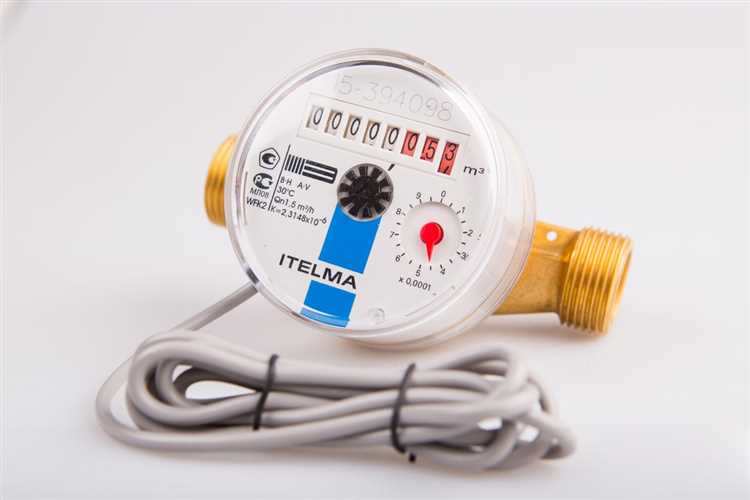

Импульсный выход счетчика воды представляет собой электрический контакт, формирующий короткие замыкания или импульсы, пропорциональные объему прошедшей через счетчик воды. Для интеграции с автоматизированными системами учета необходимо обеспечить корректное электрическое и программное сопряжение.
Тип импульсного выхода – чаще всего герконовый или транзисторный – влияет на требования к нагрузке и способу подключения. Герконовые контакты требуют подключения к входам с подтяжкой к питанию (обычно 5–24 В), способны работать с нагрузками до 100 мА. Транзисторные выходы – активные, формируют логический сигнал, совместимый с входами контроллеров (5 В или 12 В), что упрощает интеграцию.
Для подключения импульсного выхода к контроллеру или счетчику импульсов необходимо использовать экранированный кабель с минимальной длиной, чтобы избежать помех и ложных срабатываний. Максимальная длина линии связи зависит от типа выхода, но рекомендуется не превышать 100 метров без использования усилителей сигнала.
Вход системы учета должен быть оснащен программируемым фильтром дребезга контактов – задержкой срабатывания на уровне 10–20 мс, что предотвращает ошибочный подсчет из-за вибраций или контактов геркона. Нормативная величина одного импульса определяется в литрах или кубометрах (например, 1 импульс = 1 литр), что необходимо указать в конфигурации системы для корректного подсчета расхода.
При использовании нескольких счетчиков с импульсными выходами целесообразно применять мультиплексоры или специализированные модули сбора данных с изоляцией каналов, чтобы исключить перекрестные помехи и обеспечить надежность учета.
Для питания импульсного выхода рекомендуется использовать стабилизированный источник напряжения, соответствующий техническим характеристикам счетчика. Несоблюдение параметров питания может привести к некорректной работе и снижению срока службы оборудования.
Особенности интеграции импульсных счетчиков воды с контроллерами и PLC
Импульсные счетчики воды формируют цифровой сигнал, соответствующий объему прохождения жидкости, обычно в виде замкнутого контакта или открытого коллектора. Для корректной интеграции с контроллерами и PLC необходимо учитывать параметры выходного сигнала: тип (NPN, PNP, сухой контакт), максимальное напряжение и ток нагрузки.
Контроллеры часто имеют входы с высокой чувствительностью и требуют согласования уровня сигнала. Рекомендуется использовать гальваническую развязку или оптопары для предотвращения помех и защиту от перепадов напряжения. Для обеспечения стабильного считывания импульсов важна фильтрация дребезга контактов, реализуемая как аппаратно, так и программно.
Частота импульсов ограничена максимальной пропускной способностью счетчика, обычно от 10 до 1000 Гц. Контроллеры должны поддерживать прерывания по фронту сигнала для точного подсчета, особенно при высокой скорости потока. При отсутствии аппаратных прерываний используют программное считывание с частотой, превышающей максимальную частоту импульсов в 5–10 раз.
Интеграция требует правильного выбора входных каналов: счетные входы должны быть рассчитаны на импульсный режим, чтобы избежать пропуска или ложных срабатываний. При нескольких счетчиках важно учитывать перекрестные помехи и использовать экранированные кабели с правильным заземлением.
Для систем с PLC рекомендуется настроить программное масштабирование, преобразующее количество импульсов в объем жидкости с учетом заводских коэффициентов счетчика. Рекомендуется периодическая калибровка и проверка соответствия показаний с физическим измерением.
В сложных автоматизированных системах применяют протоколы передачи данных по Modbus или другим промышленным стандартам, где импульсный сигнал преобразуется во внутренние регистры контроллера, обеспечивая интеграцию в SCADA и MES системы.
Применение импульсного выхода для дистанционного сбора данных в системах мониторинга
Импульсный выход счетчика воды формирует электрические сигналы, пропорциональные объему протекающей воды, что обеспечивает точную цифровую информацию для удаленного учета. В системах мониторинга импульсы передаются на контроллеры или шлюзы сбора данных через кабельные или беспроводные интерфейсы.
Использование импульсного выхода позволяет интегрировать счетчики в автоматизированные системы диспетчеризации без дополнительных преобразователей. Частота импульсов обычно варьируется от 1 до 1000 имп/л, что дает гибкость в настройке чувствительности и разрешающей способности измерений.
Для обеспечения надежности передачи данных важно использовать экранированные кабели с экранированными разъемами, особенно при протяженности линий более 100 метров. В системах с беспроводной передачей рекомендуется применять протоколы с подтверждением приема, например, LoRaWAN или NB-IoT, что минимизирует потерю импульсов и ошибки учета.
Импульсный выход позволяет организовать не только учет, но и оперативный контроль протечек и несанкционированного водопотребления. Автоматический сбор и анализ частоты импульсов дает возможность выявлять аномалии в режиме реального времени и своевременно реагировать на возможные аварии.
Рекомендуется выбирать счетчики с импульсным выходом, совместимые с конкретной платформой сбора данных по типу выходного сигнала (например, открытый коллектор или релейный контакт) и с возможностью настройки длительности импульса для оптимальной работы с контроллером.
Использование импульсного выхода в системах мониторинга повышает точность учета и снижает трудозатраты на выездные замеры, что особенно важно в масштабных коммунальных сетях и промышленном водопотреблении.
Преимущества использования импульсного выхода при контроле расхода воды в промышленных объектах
Импульсный выход позволяет преобразовывать объемный расход воды в цифровые сигналы, что значительно упрощает интеграцию счетчика с системами автоматизации и мониторинга.
- Высокая точность передачи данных – каждый импульс соответствует фиксированному объему воды, что исключает погрешности, связанные с аналоговыми сигналами.
- Совместимость с различными контроллерами и системами сбора данных благодаря стандартному выходному сигналу (обычно NPN или открытый коллектор).
- Минимальное энергопотребление датчика – импульсный выход не требует постоянной подачи напряжения, что снижает эксплуатационные затраты и повышает надежность.
- Удобство масштабирования систем – легко подключать дополнительные счетчики и интегрировать данные в единую систему без сложных преобразователей сигнала.
- Возможность работы на больших расстояниях от центрального контроллера благодаря устойчивости импульсного сигнала к помехам и снижению искажений.
- Применение в реальном времени для оперативного контроля и анализа расхода, что позволяет выявлять утечки и оптимизировать водопотребление.
Для эффективного использования импульсного выхода рекомендуется выбирать счетчики с заводской калибровкой и возможностью настройки длительности импульса, что обеспечивает точное соответствие особенностям технологического процесса.
Кроме того, важно учитывать специфику промышленного объекта при выборе интерфейса выхода, чтобы обеспечить устойчивость к электромагнитным помехам и вибрациям, характерным для производственной среды.
Распространенные ошибки при эксплуатации и методы диагностики импульсных выходов
Частые ошибки эксплуатации связаны с неправильным подключением, неправильным выбором кабеля и отсутствием регулярного технического контроля.
- Подключение импульсного выхода к нагрузке с сопротивлением ниже рекомендуемого приводит к заниженным или искаженным сигналам.
- Использование длинных кабелей без экранирования увеличивает уровень помех, что вызывает ложные срабатывания и потерю импульсов.
- Неисправности из-за попадания влаги внутрь корпуса – приводит к коррозии контактов и разрывам цепи.
- Нарушение целостности контактов из-за механических нагрузок, вибраций и виброударов.
Для диагностики импульсных выходов применяют следующие методы:
- Измерение напряжения импульса мультиметром или осциллографом – амплитуда стандартного сигнала должна составлять 3–5 В, форма – четко выраженный прямоугольный импульс.
- Проверка целостности кабеля и сопротивления изоляции – при сопротивлении менее 1 кОм требуется замена кабеля.
- Визуальный осмотр разъемов и соединений на предмет коррозии и загрязнений, их очистка и обработка контактными средствами.
- Сопоставление количества импульсов с объемом проходящей воды – отклонения более 2% свидетельствуют о сбоях в работе импульсного выхода.
Для минимизации ошибок рекомендуется использовать экранированные кабели длиной не более 30 метров, устанавливать защитные элементы от перенапряжений и регулярно проводить технический осмотр соединений и корпуса счетчика.
<
Вопрос-ответ:
Как работает импульсный выход в счетчике воды?
Импульсный выход представляет собой устройство, которое формирует электрические сигналы при прохождении определенного объема жидкости через счетчик. Каждый импульс соответствует фиксированному объему воды, например, 1 литру. Счетчик отслеживает вращение внутреннего механизма и преобразует его в последовательность импульсов, которые могут передаваться на внешние устройства для учета или контроля расхода.
Для каких целей применяют счетчики воды с импульсным выходом?
Счетчики с импульсным выходом используют для автоматизации учета потребления воды в жилых домах, промышленных объектах и коммунальных системах. С их помощью можно подключить приборы учета к системам диспетчеризации, удаленному мониторингу или автоматическим системам управления. Это позволяет своевременно получать данные о расходе, анализировать их и обнаруживать утечки или неправильное потребление.
Какие типы сигналов бывают на импульсном выходе счетчика воды?
Импульсный выход может формировать сигналы различных типов: открытый коллектор, релейный контакт или электрический сигнал с определенным уровнем напряжения. Чаще всего используется открытый коллектор, позволяющий легко интегрировать счетчик с разными системами учета. Выбор типа зависит от требований конкретного оборудования и условий эксплуатации.
Как правильно подключить импульсный выход к системе учета?
Подключение начинается с определения типа импульсного выхода на счетчике и входных требований системы учета. Обычно к импульсному выходу подключают кабель с двумя проводами: один — общий, другой — сигнальный. При монтаже важно соблюдать полярность и использовать экранированный кабель для уменьшения помех. Для надежной работы также рекомендуется применять защитные элементы от перенапряжений и помех.
Какие преимущества дает использование импульсного выхода в счетчиках воды?
Импульсный выход позволяет получать точные данные в реальном времени и передавать их на удаленные устройства. Это обеспечивает автоматический сбор информации без необходимости визуального считывания показаний. Благодаря этому снижается риск ошибок, ускоряется обработка данных и повышается контроль за водопотреблением. Кроме того, использование импульсов упрощает интеграцию с современными системами учета и анализа.
