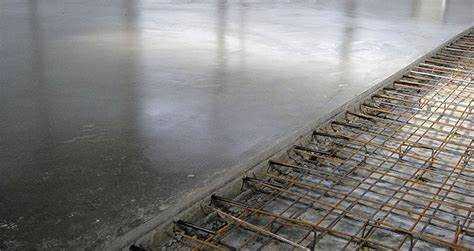

Бетонные площадки на открытом воздухе подвергаются воздействию атмосферных факторов, механических нагрузок и химического агрессивного воздействия. Для сохранения прочности и внешнего вида покрытия важно применять специализированные методы защиты, адаптированные под конкретные условия эксплуатации.
Основные причины разрушения бетонных покрытий – проникновение влаги, температурные перепады, воздействие ультрафиолета, химических реагентов и механических нагрузок. Вода, попадая в микротрещины, замерзает зимой, расширяется и разрушает структуру бетона. Соленые реагенты для борьбы с гололедом усугубляют разрушение.
Эффективная защита бетонной площадки включает в себя применение гидрофобизаторов для предотвращения впитывания влаги, укрепляющих пропиток с полимерами, а также защитных покрытий, устойчивых к истиранию и ультрафиолету. Для предотвращения механических повреждений используют армирование и защитные слои, повышающие износостойкость.
Выбор конкретного способа защиты зависит от назначения площадки, климатических условий региона и интенсивности эксплуатации. Правильное сочетание методов позволяет увеличить срок службы бетонного покрытия на 10-15 лет без капитального ремонта.

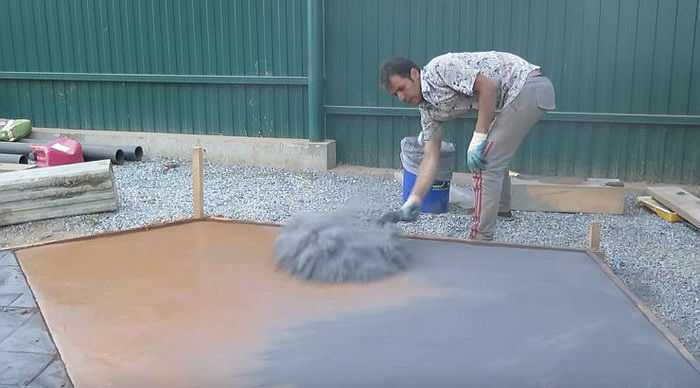

Выбор защитного покрытия для бетонной площадки
Полиуретановые покрытия устойчивы к ультрафиолету и агрессивным средам, сохраняя эластичность при температуре от −40°С до +80°С, что важно для регионов с морозными зимами и жарким летом.
Акриловые пропитки создают паропроницаемый защитный слой, снижающий водопоглощение бетона до 5%, что минимизирует растрескивание при замерзании влаги внутри структуры. Наносятся в 1-2 слоя, сохнут до 2 часов при температуре от +5°С.
Гидрофобизаторы снижают капиллярное впитывание влаги на 80–95%, продлевая срок службы площадки. Используются для бетонных оснований с ограниченным доступом к комплексной обработке.
При выборе покрытия обращайте внимание на морозостойкость – не менее 50 циклов замораживания-оттаивания, стойкость к химическим реагентам, особенно противогололедным средствам. Для нанесения рекомендуется подготовка поверхности: очистка от пыли, жира и старых покрытий, а также сухость основания с влажностью не выше 4%.
Полимерцементные смеси применимы для бюджетного усиления бетонной площадки, повышают устойчивость к истиранию и проникновению воды, срок службы до 10 лет при правильном уходе.
Для выбора покрытия исходите из конкретных условий эксплуатации и ориентируйтесь на технические характеристики производителей.
Применение гидроизоляционных составов для предотвращения влаги
Гидроизоляционные составы на основе полимеров, цемента или битума эффективно блокируют проникновение воды в структуру бетона. Для наружных бетонных площадок рекомендуется использовать проникающую гидроизоляцию с капиллярно-активными добавками, которые заполняют микропоры и трещины, снижая водопоглощение до 5% и ниже.
Перед нанесением гидроизоляции поверхность должна быть очищена от грязи, масла и пыли, а все видимые дефекты – отремонтированы. Оптимальная температура для обработки – от +5 до +30 °C. Нанесение выполняется в два слоя валиком или кистью с перерывом на высыхание первого слоя от 4 до 6 часов.
Для долговременной защиты рекомендуется выбирать составы с морозостойкостью не менее 300 циклов и устойчивостью к ультрафиолетовому излучению. Важно обеспечить полное высыхание гидроизоляционного слоя перед эксплуатацией площадки, чтобы избежать образования пленок с дефектами.
Использование гидроизоляции совместно с дренажными системами и уклонами площадки усиливает эффект защиты, предотвращая застой воды у основания бетона и значительно снижая риск коррозии арматуры и разрушения поверхности.
Использование проникающих химических смол для укрепления бетона
Проникающие смолы применяются для упрочнения структуры бетона на глубину до 20–30 мм, в зависимости от пористости и влажности основания. Основу таких составов составляют эпоксидные, полиуретановые или силикатные компоненты низкой вязкости.
При нанесении смола проникает в капилляры и микротрещины, где отверждается, образуя внутренний каркас. Это уменьшает водопоглощение и предотвращает развитие коррозии арматуры.
Перед обработкой необходимо:

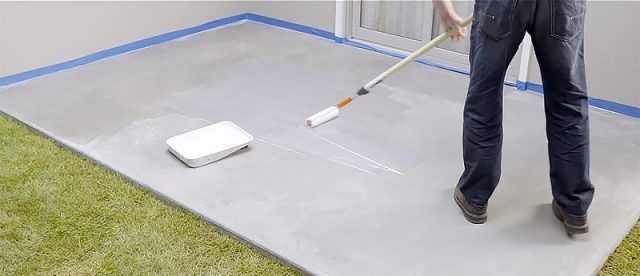

- Роль армирующих материалов в защите бетонной поверхности
- Устройство дренажа: под бетонной плитой необходимо укладывать слой щебня фракции 20–40 мм толщиной не менее 15 см. Это обеспечивает отвод влаги и снижает капиллярное поднятие воды.
- Геотекстиль: между грунтом и щебнем рекомендуется прокладывать нетканый геотекстиль пло

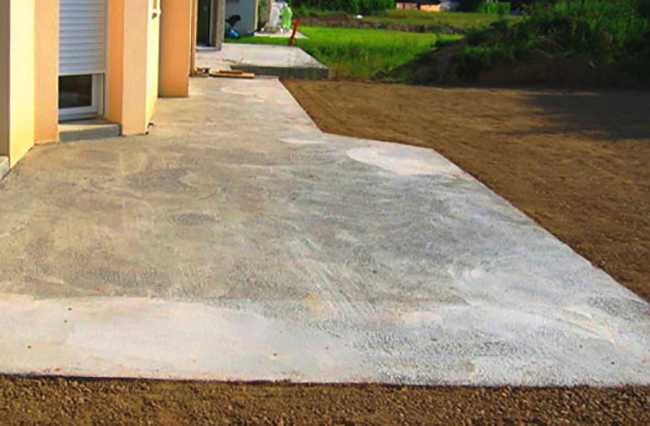

Регулярный уход и очистка для продления срока службы бетона
Для предотвращения разрушения бетонной площадки необходимо систематически удалять загрязнения, способствующие разрушению структуры. Рекомендуется очищать поверхность минимум два раза в год – весной и осенью. Для удаления пыли и мелкого мусора достаточно подметать площадку жесткой щеткой или использовать воздушный компрессор.
Жирные пятна и масляные загрязнения устраняют с помощью специальных обезжиривающих средств на основе щелочей или нейтральных моющих растворов. После нанесения средство выдерживают на поверхности 10–15 минут и тщательно смывают большим количеством воды.
Для удаления высолов и известковых отложений применяют кислые растворы с концентрацией не выше 5%, например, разбавленную соляную кислоту. Обработку проводят точечно, с последующим тщательным промыванием водой, чтобы избежать коррозии бетона.
Категорически запрещено использовать агрессивные механические методы очистки, такие как пескоструйная обработка с высокой мощностью, так как они разрушают верхний слой и уменьшают прочность покрытия.
При удалении органических остатков (листья, мох, водоросли) применяют биоциды и фунгициды, предотвращающие повторное развитие микроорганизмов, что снижает риск появления микротрещин и ухудшения водонепроницаемости.
После очистки важно обеспечить полное высыхание поверхности, особенно перед нанесением защитных покрытий или пропиток, чтобы избежать запечатывания влаги внутри бетонного слоя.
Вопрос-ответ:
Какие материалы лучше всего подходят для защиты бетонной площадки от влаги и загрязнений?
Для защиты бетонной поверхности от влаги и загрязнений часто применяют гидрофобные пропитки, которые создают водоотталкивающий слой, не изменяя при этом внешний вид бетона. Также эффективны пленкообразующие покрытия на основе акрилатов или полиуретанов — они препятствуют проникновению воды и загрязнений внутрь структуры. Выбор зависит от условий эксплуатации и требуемой прочности защиты.
Как влияет регулярная очистка бетонной площадки на ее долговечность?
Регулярное удаление грязи, пыли, листьев и других загрязнений предотвращает накопление агрессивных веществ, способных разрушать поверхность бетона. Кроме того, своевременная очистка помогает выявлять мелкие повреждения и трещины, позволяя вовремя проводить ремонт. Это уменьшает риск дальнейшего разрушения и сохраняет прочность площадки на длительный срок.
Какие меры помогут защитить бетон от повреждений из-за перепадов температуры и морозного пучения?
Для снижения негативного воздействия температурных перепадов полезно использовать качественный бетон с низким водоцементным соотношением и правильной армировкой. Также эффективна установка дренажной системы, чтобы влага не задерживалась под поверхностью. Пропитки и специальные защитные покрытия уменьшают проникновение воды, что снижает риск образования льда внутри структуры, вызывающего пучение и трещины.
Можно ли самостоятельно наносить защитные покрытия на бетонную площадку, и какие ошибки чаще всего допускают при этом?
Самостоятельное нанесение возможно, если внимательно соблюдать инструкцию производителя. Частые ошибки — недостаточная подготовка поверхности (грязь, пыль, влажность), нанесение слоя при неподходящей температуре или влажности воздуха, слишком толстый или тонкий слой покрытия. Все это может снизить адгезию и уменьшить срок службы защиты. Рекомендуется тщательно очищать и высушивать бетон, а также соблюдать сроки и условия нанесения.
На открытых площадках целесообразно использовать стекловолоконную или базальтовую фибру. Стекловолокно вводится непосредственно в бетонную смесь в количестве 0,9–1,2 кг/м³ и препятствует образованию микротрещин на ранней стадии твердения. Базальтовая фибра эффективнее при высоких температурах и в условиях агрессивной среды – её дозировка составляет 1,5–2,0 кг/м³.
Для площадок, подверженных циклическим нагрузкам или высокой проходимости, рекомендовано применение металлической арматуры в виде сварных сеток диаметром 6–8 мм с ячейкой 100×100 мм. Сетки укладываются в нижнюю треть плиты, что позволяет эффективно компенсировать изгибающие моменты и исключить отслоения покрытия от основания.
Углеродные и арамидные сетки используются в ремонтных системах для восстановления несущей способности повреждённого бетона. Их применение целесообразно при локальных разрушениях, глубиной до 30 мм. Материалы фиксируются эпоксидными составами с низкой вязкостью, обеспечивая прочную адгезию к бетонной поверхности.
При выборе армирующих компонентов необходимо учитывать не только механические характеристики, но и совместимость с типом цемента, климатическими условиями эксплуатации и предполагаемыми нагрузками. Неверный подбор может привести к ускоренному разрушению структуры и утрате защитной функции.

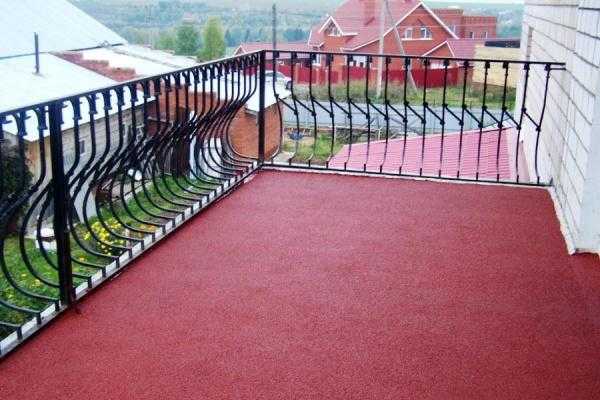

Технология нанесения полиуретановых и эпоксидных покрытий
Перед нанесением полиуретанового или эпоксидного состава поверхность бетона должна иметь прочность на сжатие не ниже 20 МПа и влажность не выше 4%. При повышенной влажности используется специальный праймер с влагоизолирующими свойствами.
Подготовка включает шлифовку или дробеструйную обработку. Поверхность очищается от цементного молочка, пыли, масел и химических загрязнений. Адгезия покрытия напрямую зависит от степени очистки основания.
Грунтование проводится в один или два слоя. Для эпоксидных систем используется двухкомпонентный праймер с высокой проникающей способностью. Полиуретановые системы требуют эластичных праймеров, устойчивых к деформациям основания. Время межслойной выдержки – от 6 до 24 часов, в зависимости от температуры и состава.
Основной слой наносится шпателем, валиком или методом безвоздушного распыления. Рекомендуемая толщина эпоксидного слоя – 0,5–1,5 мм, полиуретанового – до 2 мм. При увеличении толщины повышается устойчивость к абразивному износу и ударным нагрузкам.
Отверждение происходит в течение 24–72 часов. Рабочая температура нанесения: +10…+30 °C, влажность воздуха – не выше 80%. В течение первых 12 часов исключается контакт с влагой, так как это вызывает дефекты полимеризации.
При эксплуатации на открытом воздухе полиуретан предпочтительнее благодаря устойчивости к ультрафиолету и перепадам температур. Эпоксидные покрытия без защитного слоя склонны к пожелтению и потере прочности при воздействии солнечного излучения.
Методы ремонта и восстановления трещин на бетонной площадке
Для устранения трещин на уличных бетонных площадках применяются инъекционные составы, шовные герметики и ремонтные растворы на основе модифицированных полимеров. Выбор зависит от глубины, ширины и динамики повреждений.
Мелкие статические трещины шириной до 0,3 мм заполняют эпоксидными составами низкой вязкости. Поверхность очищают от пыли и влаги, затем вводят смолу методом гравитационного заполнения или с помощью ручного шприца. Работы проводят при температуре не ниже +5 °C. Через 24–48 часов поверхность шлифуется.
Трещины шириной от 0,3 до 5 мм требуют расширения до 10–15 мм и глубиной не менее 25 мм с помощью штробореза. После продувки и обеспыливания в шов вводят эластичный полиуретановый герметик. Для прочной адгезии боковые стенки предварительно обрабатывают праймером.
Глубокие структурные трещины, сопровождающиеся отслоением, заполняются методом инъекции под давлением. Используются двухкомпонентные полиуретановые или эпоксидные составы. Через просверленные пакеры подают состав до момента выхода на противоположной стороне трещины. После полимеризации пакеры удаляют, отверстия герметизируют.
Расширяющиеся трещины с риском повторного раскрытия армируют стержнями из стеклопластика, размещёнными перпендикулярно разлому. Участки вскрываются, армирующий элемент фиксируется на эпоксидном клею, после чего производится заполнение модифицированным цементным раствором с добавками полимеров и микроармирования.
Зоны с множественными трещинами обрабатываются срезкой повреждённого слоя глубиной до 50 мм с последующим нанесением ремонтного состава. Применяется сухая смесь на основе цемента с добавками полимерных дисперсий и фиброволокна. Укладка производится на контактный слой, предварительно нанесённый на увлажнённую основу.
После любого ремонта рекомендуется наносить гидрофобизирующую пропитку на основе силанов или силоксанов для предотвращения повторного проникновения влаги и замерзания воды в микротрещинах.
Защита от морозного пучения и температурных перепадов
Морозное пучение возникает при замерзании воды в грунте под бетонной площадкой. Лед расширяется, создавая давление, способное разломать или приподнять бетон. Защита от этого явления требует системного подхода к дренажу, выбору основания и использованию специальных материалов.
Загрузка...
