Датчик протечки воды представляет собой электронное устройство, реагирующее на появление влаги в контролируемой зоне. Основной элемент – сенсорный модуль, часто выполненный на основе электрических контактов или ёмкостных сенсоров, который фиксирует наличие воды за счёт изменения электрических характеристик.
Устройство включает в себя блок обработки сигнала и исполнительный механизм, например, звуковой сигнал или реле для отключения подачи воды. Современные модели оснащены микроконтроллерами, позволяющими анализировать сигналы и минимизировать ложные срабатывания, возникающие из-за конденсата или высокой влажности.
Функциональность датчика расширяется за счёт интеграции с умным домом и системами автоматизации – оповещения могут передаваться на смартфон, а аварийные действия выполняться автоматически. Для надёжной работы рекомендуется установка нескольких сенсоров в зонах с повышенным риском протечек: под мойками, около водонагревателей и в санузлах.
Принцип работы датчика протечки воды: устройство и функции
Датчик протечки воды фиксирует наличие жидкости в контролируемой зоне с помощью сенсорного элемента, реагирующего на изменение электропроводности или давления.
Основные компоненты устройства:
- Датчик-электрод или сенсор влажности – регистрирует контакт с водой.
- Блок обработки сигнала – усиливает и анализирует сигнал с датчика.
- Исполнительное устройство – подаёт звуковой сигнал, отключает электропитание или отправляет уведомление.

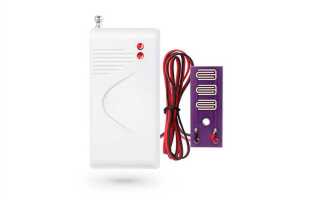

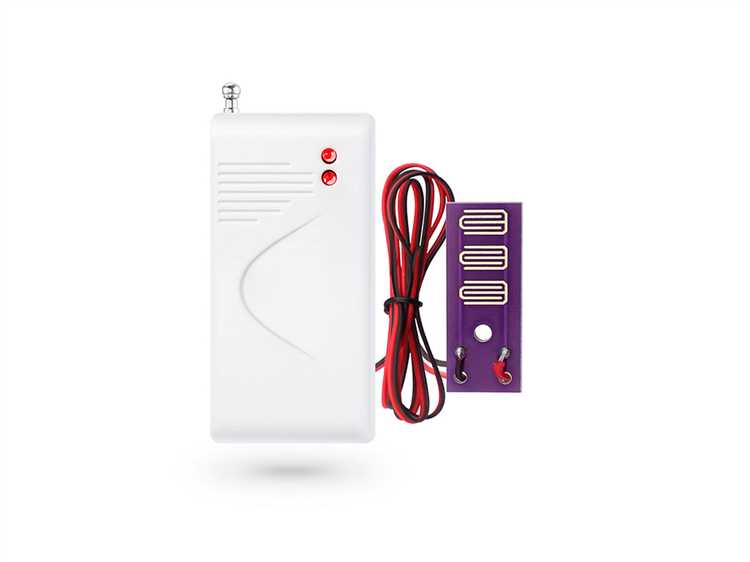

Принцип работы основан на изменении электрических характеристик при попадании воды на сенсор. В большинстве моделей используются два металлических контакта, между которыми появляется ток при замыкании водой.
Алгоритм работы:
- Вода замыкает контакты или изменяет сопротивление сенсора.
- Сигнал поступает в блок обработки, где происходит фильтрация помех и подтверждение протечки.
- При подтверждении протечки активируется тревожный сигнал и/или отключается подача воды.
- В современных устройствах возможна отправка SMS или push-уведомления на мобильное устройство.
Функции датчика зависят от модели, но ключевые из них:

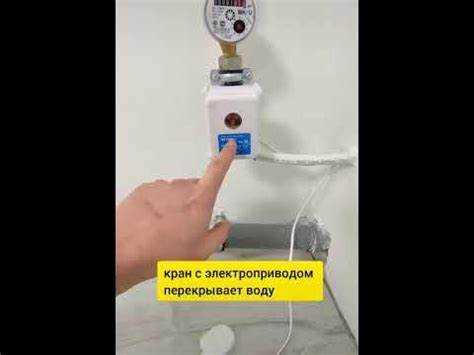

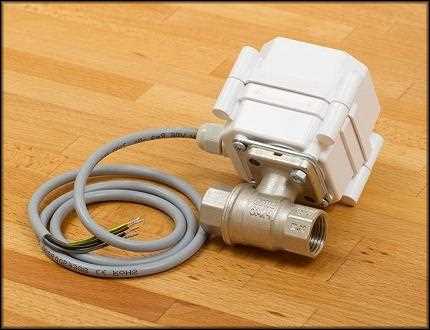

- Автоматическое отключение подачи воды для предотвращения затопления.
- Звуковая сигнализация для быстрого реагирования.
- Удалённое оповещение с помощью интеграции с умным домом или GSM-модулем.
- Возможность подключения нескольких зон контроля через общую систему.

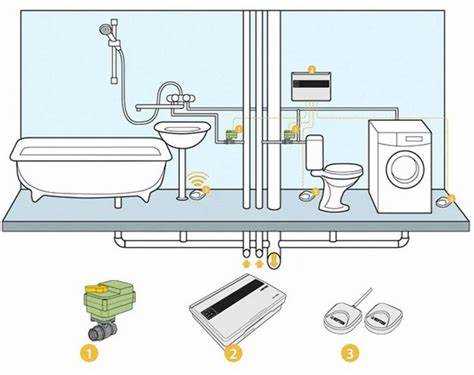

Для повышения надёжности рекомендуется устанавливать датчики в местах вероятного протекания – под сантехникой, рядом с бойлерами, в подвальных помещениях. Важно периодически проверять исправность сенсоров и контролировать состояние контактов.
Типы сенсоров для обнаружения протечки и их рабочие принципы
Сенсоры протечки воды можно классифицировать по принципу детекции: емкостные, электрические (контактные), акустические и оптические. Емкостные сенсоры регистрируют изменение диэлектрической проницаемости между электродами при появлении влаги. Они чувствительны к каплям и тонкому слою воды, подходят для контроля небольших протечек на плоских поверхностях.
Электрические сенсоры работают на замыкании электрической цепи при попадании воды на пару электродов. Они просты и надёжны, но восприимчивы к загрязнениям и требуют периодической очистки. Часто применяются в бытовых системах и автоматике для аварийного отключения подачи воды.
Акустические сенсоры фиксируют звуки течи, вызванные движением жидкости через повреждённые участки трубопровода. Для их работы необходима калибровка под конкретный шумовой фон и точное расположение датчиков на трубах. Используются преимущественно в промышленности и системах водоснабжения с высоким давлением.
Оптические сенсоры реагируют на изменение показателя преломления света при попадании воды на чувствительную поверхность. Они обеспечивают высокую чувствительность и устойчивы к электромагнитным помехам, но требуют стабильных условий освещения и точной настройки.
Выбор сенсора зависит от условий эксплуатации: в бытовых системах чаще применяются контактные и емкостные датчики, в промышленности – акустические и оптические для комплексного мониторинга. Для повышения надёжности рекомендуется комбинировать несколько типов сенсоров с разными принципами работы.
Как устроен датчик протечки: основные компоненты и материалы
Основной элемент датчика протечки – чувствительный модуль, чаще всего выполненный из электропроводящих материалов, таких как медь или серебристые сплавы, нанесённые на изолирующую основу. При контакте с водой между контактами замыкается электрическая цепь, что инициирует сигнал тревоги.
Корпус датчика изготавливается из устойчивого к влаге пластика – обычно ABS или поликарбоната, обеспечивающего защиту электроники от внешних факторов и механических повреждений. Для чувствительных зон применяют силиконовые уплотнители, предотвращающие проникновение пыли и конденсата.
Электронная плата включает микроконтроллер или специализированный интегральный чип, отвечающий за обработку сигнала и передачу его на исполнительное устройство. В современных моделях используются низковольтные компоненты для снижения энергопотребления и повышения безопасности.
Проводящие контакты выполнены в форме тонких стержней или токопроводящих дорожек, оптимально размещённых так, чтобы гарантировать надёжное срабатывание при минимальном количестве воды. Для повышения долговечности часто применяют покрытия из золота или никеля, устойчивые к коррозии.
Крепёжные элементы – винты и защёлки – изготавливают из нержавеющей стали или высокопрочных полимеров, что обеспечивает стабильность конструкции при эксплуатации в условиях повышенной влажности.
При выборе датчика важно учитывать материалы контактных элементов и тип корпуса, ориентируясь на специфику помещения: для агрессивных сред необходимы датчики с дополнительной защитой и антикоррозийными покрытиями.
Методы передачи сигнала при обнаружении воды и взаимодействие с системой
Датчики протечки воды передают сигнал преимущественно двумя способами: проводным и беспроводным. Проводные системы используют низковольтные сигнальные линии, обеспечивающие стабильную передачу данных с минимальными задержками. Чаще всего применяется протокол с замкнутой цепью, при размыкании которой срабатывает аварийный сигнал.
Беспроводные датчики используют радиочастотные технологии (Wi-Fi, Zigbee, LoRa, Bluetooth). Wi-Fi обеспечивает высокую скорость передачи и интеграцию с существующими системами «умного дома», однако требует стабильного интернет-соединения и питания. Zigbee и LoRa обеспечивают низкое энергопотребление и большую дальность действия, что важно для автономных или удалённых объектов.
Важным элементом взаимодействия является интеграция с контроллерами или центральными системами автоматизации. Сигнал с датчика обрабатывается контроллером, который активирует исполнительные механизмы – отключение подачи воды, включение сирен или отправку уведомлений на смартфон пользователя.
Рекомендуется использовать системы с возможностью гибкой настройки тревог и логированием событий. Это позволяет оперативно реагировать на протечку и проводить анализ инцидентов для предотвращения повторений.
В системах с несколькими датчиками применяются адресация и идентификация источника сигнала, что упрощает локализацию протечки. При выборе протокола передачи следует учитывать масштаб объекта, требования к энергопотреблению и необходимость интеграции с другими системами безопасности.
Реагирование датчика на разные виды протечек и условия эксплуатации
Датчики протечки воды реагируют на разнообразные формы утечки: капельные, струйные и скрытые подтеки. Тип обнаружения зависит от технологии сенсора.
Контактные сенсоры фиксируют появление жидкости при непосредственном касании. Минимальный объем срабатывания – от 0,5 мл. Они эффективно обнаруживают капли и небольшие лужи, но не фиксируют протечки, если вода не достигает чувствительных элементов.
Емкостные датчики реагируют на изменение диэлектрической проницаемости поверхности, позволяя обнаруживать не только воду, но и влагу, что особенно важно при скрытых протечках в стенах и под полом. Однако они требуют стабильного уровня влажности и регулярной калибровки для предотвращения ложных срабатываний.
Акустические датчики анализируют звуковые сигналы трубопроводов. Они способны выявить микротрещины и слабые потоки воды при давлении свыше 1,5 бар. Для корректной работы необходима настройка под уровень шума помещения.
Инфракрасные сенсоры выявляют изменение температуры, вызванное утечкой холодной или горячей воды. Они работают при температурном диапазоне от -10°C до +50°C, что делает их эффективными в системах отопления и кондиционирования.
- Установка датчиков должна учитывать вид протечки: контактные – на полах и в зонах прямого риска, емкостные – в местах повышенной влажности и за стенами.
- Для влажных и пыльных помещений выбирайте датчики с защитой не ниже IP67.
- При эксплуатации в холодных помещениях рекомендуется использовать модели с функцией антизамерзания и автотестированием.
- Регулярная проверка и очистка чувствительных элементов продлевает срок службы и сохраняет точность срабатывания.
- Сочетание разных типов датчиков повышает надежность обнаружения протечек и снижает количество ложных тревог.
Для объектов с удалённым контролем предпочтительна интеграция с системами «умного дома» с автоматическим отключением воды и уведомлениями на мобильные устройства.
Настройка чувствительности и особенности монтажа датчика протечки
Чувствительность датчика протечки регулируется в зависимости от типа среды и условий эксплуатации. Для датчиков с электродными сенсорами рекомендуемая величина порогового тока составляет 5–10 мкА, что позволяет выявлять как малейшие капли, так и протечки струйного характера. Для емкостных датчиков настройка выполняется с помощью изменения порога емкости в диапазоне 50–150 пФ, что исключает ложные срабатывания при влажности воздуха выше 70%.
Монтаж датчика следует осуществлять на ровной поверхности вблизи потенциальных мест протечек, таких как соединения труб, сливные краны и стиральные машины. Высота установки не должна превышать 10 мм от пола для обеспечения контакта с небольшими лужами воды. При размещении на вертикальных стенах необходимо использовать специальные крепежи с наклоном, обеспечивающим стекание жидкости на сенсор.
Для обеспечения надежной работы кабели датчика защищают от механических повреждений и воздействия влаги, прокладывая их в гофротрубах или штробах. Размещение центрального блока управления следует выбирать вне влажных зон, но с сохранением минимального расстояния до сенсора – не более 3 метров, чтобы избежать искажений сигналов.
Перед установкой датчика важно проверить отсутствие пыли и грязи на сенсорной поверхности, поскольку загрязнения снижают чувствительность на 15–20%. Рекомендуется регулярная очистка не реже одного раза в полгода. При монтаже в помещениях с переменной температурой следует учитывать температурный коэффициент, заданный производителем, чтобы предотвратить ложные срабатывания при резких перепадах от +5°C до +40°C.
Практические способы интеграции датчиков протечки в систему умного дома
Для эффективного включения датчиков протечки в умный дом необходима их совместимость с основными протоколами связи: Zigbee, Z-Wave, Wi-Fi или Bluetooth. Выбор протокола зависит от уже установленной системы управления и радиуса покрытия. Zigbee и Z-Wave обеспечивают стабильное соединение при низком энергопотреблении, что важно для автономных датчиков.
Расположение датчиков критично – их следует устанавливать в местах с повышенной вероятностью протечки: под бойлерами, рядом с стиральными и посудомоечными машинами, у стояков и сливных труб. Рекомендуется монтировать несколько датчиков в одной зоне для создания зонального контроля и минимизации ложных срабатываний.
Для интеграции с центральным контроллером умного дома используется протокол MQTT или HTTP REST API. Это позволяет не только получать моментальные уведомления на смартфон, но и автоматизировать реакции – например, отключение подачи воды через электромагнитный клапан при срабатывании датчика.
Важна настройка сценариев автоматизации: при обнаружении протечки система должна активировать не только оповещение, но и запускать камеры видеонаблюдения в зоне риска, включать звуковую сигнализацию и блокировать электропитание в опасных зонах. Настройка таких триггеров выполняется через ПО центрального хаба умного дома.
Рекомендуется регулярно проверять состояние батарей в беспроводных датчиках и следить за качеством связи с контроллером. Для повышения надежности полезно использовать резервные каналы связи, например, переход на GSM-модуль при потере Wi-Fi.
Для интеграции в уже существующие системы можно использовать шлюзы или универсальные контроллеры с поддержкой нескольких протоколов. Это позволит объединить датчики разных производителей в одну сеть без необходимости полной замены оборудования.
Использование облачных сервисов с поддержкой анализа данных от датчиков позволяет прогнозировать возможные утечки на основе выявленных закономерностей, например, нестабильного давления в трубах или частых мелких протечек.
Вопрос-ответ:
Как устроен датчик протечки воды и из каких основных частей он состоит?
Датчик протечки воды состоит из чувствительного элемента, который реагирует на попадание жидкости, блока обработки сигнала и механизма оповещения. Чувствительный элемент обычно представляет собой проводящие или ёмкостные полоски, расположенные так, чтобы при появлении воды между ними изменялось электрическое сопротивление. Это изменение фиксируется и преобразуется в сигнал тревоги. В современных моделях есть также модули передачи сигнала на центральный контроллер или смартфон.
По какому принципу датчик обнаруживает протечку воды?
Принцип работы основан на изменении электрических свойств чувствительного элемента при контакте с водой. Например, вода уменьшает сопротивление между двумя контактами, что фиксируется электроникой. После регистрации этого изменения устройство отправляет сигнал тревоги. Некоторые датчики используют датчики влажности или ёмкостные сенсоры, которые реагируют на присутствие влаги, даже если вода не соприкасается напрямую с контактами.
Какие функции выполняет датчик протечки воды и для чего он необходим?
Основная функция — своевременное обнаружение утечки жидкости, чтобы предупредить о возможном затоплении и предотвратить ущерб. Многие устройства могут автоматически перекрывать подачу воды, отправлять уведомления на телефон или включать звуковую сигнализацию. Кроме того, некоторые модели интегрируются в системы «умного дома», что позволяет контролировать состояние трубопровода дистанционно и принимать меры без задержек.
Где лучше всего устанавливать датчик протечки воды для максимальной эффективности?
Датчик следует размещать в местах, где вероятность протечки самая высокая: под мойкой, рядом с водяным счётчиком, около стиральной или посудомоечной машины, у бойлера, а также в подвальных помещениях. Желательно, чтобы устройство находилось на уровне пола или в зоне, где вода первой может появиться. Важно избегать установки в местах, где датчик может часто срабатывать из-за конденсата или случайной влаги, чтобы избежать ложных тревог.
Какие виды датчиков протечки воды существуют и чем они отличаются между собой?
Существует несколько типов: резистивные, ёмкостные, акустические и инфракрасные. Резистивные реагируют на изменение электрического сопротивления при контакте с водой. Ёмкостные определяют наличие влаги по изменению ёмкости между электродами. Акустические анализируют звуки течи воды в трубах. Инфракрасные сенсоры реагируют на изменение температуры или наличие влаги на поверхности. Каждый тип имеет свои преимущества и подходит для разных условий эксплуатации.
Как устроен датчик протечки воды и какие основные элементы входят в его конструкцию?
Датчик протечки воды обычно состоит из корпуса с контактными площадками или специальным чувствительным элементом, который реагирует на появление влаги. Внутри находятся электронные компоненты, отвечающие за обработку сигнала и передачу сигнала тревоги. Некоторые модели дополнительно оснащены радиомодулем для передачи данных на центральный блок или смартфон. Конструкция позволяет быстро обнаруживать попадание воды на чувствительную поверхность и подавать сигнал о неисправности.
Как именно работает датчик протечки воды и какие функции он выполняет в системе безопасности дома?
Принцип работы основывается на обнаружении воды на специальной поверхности или между контактами. Когда влага замыкает электрическую цепь или меняет параметры чувствительного элемента, устройство фиксирует это изменение и активирует сигнал тревоги — звуковой, световой или отправляет уведомление на телефон. Благодаря этому можно своевременно узнать о протечке и предотвратить серьезные повреждения имущества. Помимо сигнала, некоторые датчики могут автоматически отключать подачу воды через встроенные клапаны, снижая риск затопления.
