Длина трассы кондиционера – это расстояние между внутренним и наружным блоками сплит-системы, по которому прокладываются медные трубы, дренаж и электрический кабель. Этот параметр напрямую влияет на эффективность работы оборудования, срок службы компрессора и качество охлаждения или обогрева.
Производители кондиционеров строго ограничивают минимально и максимально допустимую длину трассы. Например, для бытовых моделей рекомендуемое расстояние обычно составляет от 3 до 15 метров. Нарушение этих пределов требует дозаправки хладагентом и может привести к перегреву компрессора или снижению мощности системы.
Расчёт длины трассы необходим ещё на этапе проектирования. Если трасса короче 3 метров, возникают гидравлические удары и шумы. При превышении 7–8 метров требуется точный расчёт количества фреона и калибровка диаметра труб. Даже изгибы трассы считаются – на каждые 90° прибавляют эквивалент одного метра к общей длине.
Оптимальная длина трассы обеспечивает правильное распределение хладагента, снижает нагрузку на компрессор и повышает энергоэффективность всей системы. Игнорирование этого параметра часто становится причиной преждевременного выхода оборудования из строя. Именно поэтому важно учитывать длину трассы ещё до покупки кондиционера и установки блоков.
Как измеряется длина трассы кондиционера в бытовых системах
Перед началом монтажа трасса предварительно размечается на месте установки. Используется рулетка или лазерная дальномерная система. Учитываются все участки, где трасса будет проходить внутри стен, за потолками, по фасадам или внутри коробов. При этом вертикальные отрезки, например между этажами или от подоконника до потолка, также входят в расчёт.
К длине трассы обязательно добавляют длину всех изгибов. Один изгиб на 90° эквивалентен примерно 0,3–0,5 метра дополнительной длины в зависимости от радиуса изгиба. Их суммируют отдельно и добавляют к основному измерению.
Для точности измерения трассы рекомендуется пройти весь маршрут с гибкой мерной лентой, фиксируя изменения направления и уровня. Нельзя использовать оценочные значения, так как превышение допустимой длины трассы может привести к снижению эффективности системы и отказу компрессора.
Итоговая длина трассы указывается в проектной документации и используется для расчёта необходимого объёма хладагента. Производители кондиционеров обычно указывают допустимую максимальную длину и перепад высот. Например, для большинства бытовых сплит-систем допустимая длина трассы – до 15–20 метров, а вертикальный перепад – не более 5–7 метров.
Что входит в понятие трассы: медные трубки, дренаж и кабель
Медные трубки предназначены для циркуляции хладагента. Обычно используются две трубки: одна для газа (толще, от 9,52 мм и выше), другая для жидкости (тоньше, от 6,35 мм). Трубки обязательно должны быть цельнотянутыми и иметь толщину стенки не менее 0,8 мм. Поверхность покрывается теплоизоляцией из вспененного полиэтилена толщиной 6–9 мм для предотвращения теплопотерь и образования конденсата.
Дренаж отводит конденсат из внутреннего блока. Используется гибкая гофрированная труба диаметром 16–20 мм. При монтаже соблюдается уклон не менее 3 мм на метр длины для самотечного отвода воды. При невозможности уклона применяется дренажная помпа.
Межблочный кабель обеспечивает питание и управление. Он должен быть медным, многожильным, сечением не менее 1,5 мм², типично используется кабель 4×1,5 мм² или 5×1,5 мм², в зависимости от модели кондиционера. Кабель прокладывается в гофре или кабель-канале, отдельно от силовых линий, чтобы избежать помех в работе управления.
Качество трассы напрямую влияет на производительность и срок службы оборудования. Все соединения выполняются пайкой или опрессовкой с контролем герметичности. Монтаж требует точности и соблюдения нормативов.
Влияние длины трассы на работу компрессора и давление фреона
Увеличение длины фреоновой трассы приводит к росту гидравлического сопротивления, что напрямую влияет на нагрузку на компрессор. При превышении рекомендованной длины (обычно 5–7 метров для бытовых систем) компрессор начинает работать с повышенным усилием, компенсируя сопротивление движения хладагента по трубопроводу.
При слишком длинной трассе возрастает риск падения давления на стороне всасывания. Это снижает эффективность испарения фреона и ухудшает теплопередачу. Кроме того, компрессор может работать в условиях недостаточного масляного возврата, что ведёт к ускоренному износу и возможному заклиниванию.
Давление фреона на стороне нагнетания также может увеличиться из-за роста температуры и снижения теплообмена при недостаточной длине межблочного кабеля и плохой теплоизоляции труб. Это повышает вероятность срабатывания аварийных датчиков и отключения системы.
Для трасс длиной более 10 метров необходимо использовать дополнительную заправку хладагентом с учётом нормативного значения – примерно 20–30 г на каждый дополнительный метр. Без этого давление на стороне нагнетания может упасть ниже допустимого минимума, что вызовет нестабильную работу и снижение холодопроизводительности.
Оптимальная длина трассы должна рассчитываться с учётом высотного перепада между блоками, с обязательным соблюдением рекомендаций производителя по максимальной длине и заправке. Игнорирование этих требований часто становится причиной выхода компрессора из строя до окончания срока службы.

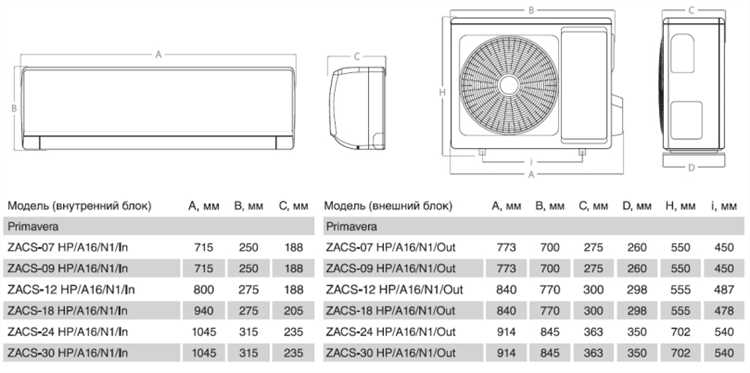

Минимальная и максимальная длина трассы: нормы и допуски производителей
Минимальная длина трассы обычно составляет от 1,5 до 3 метров. Это необходимо для того, чтобы компрессор не получал избыточного количества хладагента обратно в жидком состоянии. Например, Daikin указывает минимальную длину в 3 метра, Mitsubishi Electric – от 1,5 до 2 метров в зависимости от модели. Монтаж с более короткой трассой может привести к гидроудару и преждевременному выходу компрессора из строя.

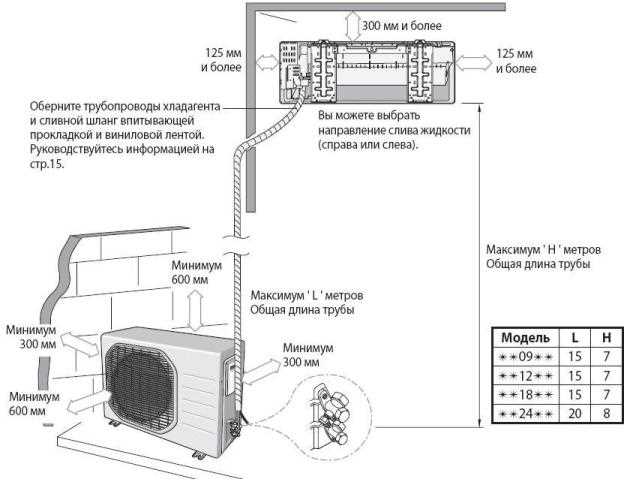

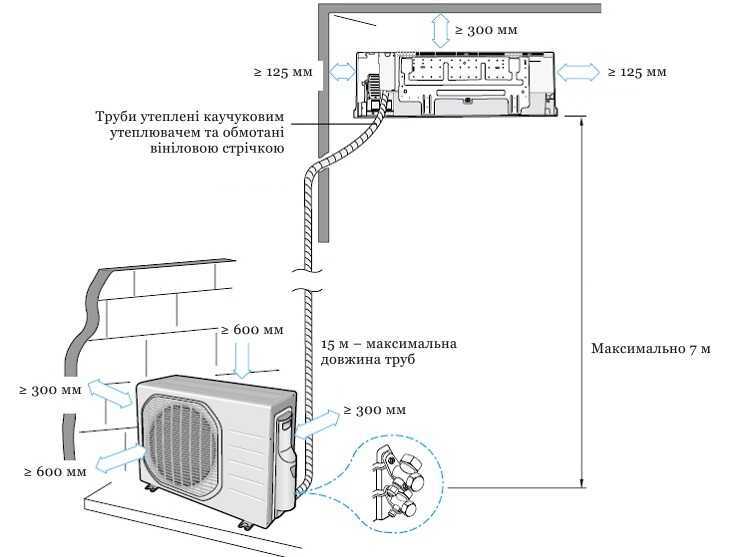

Максимально допустимая длина трассы зависит от мощности и конструкции системы. Для бытовых сплит-систем среднего класса предел обычно составляет 15–25 метров. Например, LG допускает до 15 метров без дополнительной дозаправки фреоном, при превышении этого значения требуется дозаправка из расчета 20–30 грамм на каждый лишний метр. Mitsubishi Heavy Industries допускает трассу до 30 метров, но с условием соблюдения уклона и компенсации потерь хладагента.
Также важен перепад высот между блоками. Большинство производителей устанавливают ограничение в пределах 5–10 метров. Превышение допустимого перепада может вызвать нарушение масляного возврата, снижение производительности и увеличение износа компрессора.
Несоблюдение рекомендаций по длине и конфигурации трассы приводит к нестабильной работе, падению КПД и сокращению срока службы оборудования. Перед монтажом обязательно сверяйтесь с технической документацией конкретной модели кондиционера.
Как удлинение трассы влияет на выбор марки фреона
При увеличении длины трассы возрастает гидравлическое сопротивление, что влияет на эффективность циркуляции хладагента. Для компенсации потерь давления и обеспечения стабильной работы системы требуется фреон с высокой текучестью и способностью сохранять давление при удалённости от компрессора.
Фреон R410A демонстрирует стабильные характеристики на дистанциях до 25 метров, благодаря высокой термодинамической стабильности. Однако при трассах свыше 30 метров предпочтительнее использовать фреоны с меньшей вязкостью, например, R32. Он обладает лучшей текучестью и меньшими потерями давления при равных условиях, что критично при значительном удлинении трубопровода.
Также важно учитывать плотность фреона. Более плотные смеси, как R407C, менее эффективны на длинных трассах из-за увеличенных потерь давления и ухудшения теплообмена в испарителе. В таких случаях возможна частичная недозагрузка компрессора, особенно при вертикальных перепадах более 5 метров.
При проектировании систем с длиной трассы свыше 20 метров рекомендуется согласовывать тип фреона с производителем оборудования. Некоторые модели рассчитаны на работу исключительно с определёнными смесями, и замена фреона без адаптации системы может привести к пониженной производительности и преждевременному износу компрессора.
Почему при превышении длины трассы требуется дозаправка фреоном
При увеличении длины трассы растёт объём хладагента, необходимый для эффективной работы системы. Недостаток фреона приводит к следующим проблемам:
- Низкое давление в системе из-за недостаточного количества рабочего вещества;
- Снижение теплообмена на испарителе и конденсаторе;
- Повышенная нагрузка на компрессор, вызванная неполным заполнением труб;
- Повышенный риск замерзания испарителя из-за пониженного давления и температуры.
Для компенсации увеличенного объёма хладагента проводится дозаправка фреоном. Расчёт дополнительного количества выполняется на основе превышения стандартной длины трассы и зависит от диаметра трубопроводов.
- Для каждой дополнительной метра трассы чаще всего требуется 15–25 грамм фреона R410A или 20–30 грамм R22.
- Точный объём дозаправки определяется спецификацией производителя оборудования.
- Дозаправка обязательна для поддержания давления и производительности согласно техпараметрам кондиционера.
Без дозаправки увеличенная длина трассы приводит к снижению эффективности и может вызвать аварийные ситуации, сокращая ресурс компрессора и увеличивая энергопотребление. Поэтому при монтаже важно строго соблюдать рекомендации по дозаправке при изменении длины трассы.
Особенности прокладки длинной трассы в многоквартирных домах
При прокладке длинной трассы кондиционера в многоквартирных домах важны точный расчёт и соблюдение технических норм для поддержания эффективности системы. Основные вызовы связаны с ограничениями пространства, необходимостью согласования с управляющими компаниями и особенностями монтажа.
- Максимальная длина трассы без дополнительного оборудования редко превышает 20–25 метров. Для увеличения длины применяются усиленные компрессоры и более толстые трубопроводы.
- Использование толстостенных медных труб с увеличенным диаметром минимизирует потери хладагента и давление, что критично при длине трассы свыше 15 метров.
- Установка дренажной системы с уклоном не менее 3% по всей длине предотвращает застой конденсата и образование наледи внутри труб.
- Обязательна герметизация всех соединений для исключения утечек хладагента, особенно на поворотах и стыках, которые увеличиваются при длинной трассе.
- Трасса должна прокладываться в специальных коробаx или кабельных каналах для защиты от механических повреждений и обеспечения доступа для обслуживания.
Особое внимание уделяется теплоизоляции труб, чтобы избежать перегрева и образования конденсата. Рекомендуется использовать утеплитель толщиной не менее 9 мм с пароизоляционным слоем.
- Перед началом монтажа проводится согласование с управляющей компанией и проверка инженерных сетей здания.
- При длинных трассах обязательно устанавливаются дополнительные опоры и крепления с шагом не более 1,5 метров.
- Все электрические кабели должны соответствовать увеличенной мощности компрессорного оборудования.
- Проверка давления хладагента проводится после монтажа и перед запуском системы, с учётом увеличенного объёма хладагента в длинной трассе.
Соблюдение этих требований обеспечивает стабильную работу кондиционера в многоквартирном доме, снижая риск поломок и сокращая энергозатраты.
Расчёт длины трассы при установке кондиционера на этапе ремонта

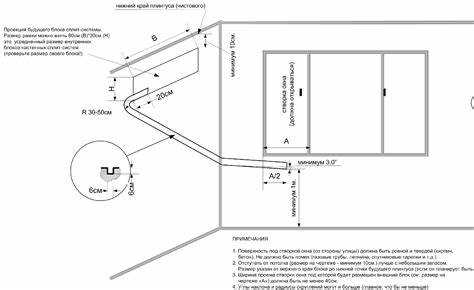

Для расчёта длины трассы измеряют прямое расстояние между местом установки внутреннего блока и выбранной точкой для внешнего блока. К этому расстоянию добавляют длину всех изгибов и обходов, так как трубы не укладываются идеально прямолинейно. Рекомендуется учитывать минимум 10-15% запас для монтажа без натяжения и с учётом возможных корректировок.
Максимально допустимая длина трассы у бытовых сплит-систем обычно не превышает 15-20 метров. При превышении этих значений необходимо использовать компрессоры повышенной мощности или предусматривать дополнительное дозаправление хладагента. Также важно соблюдать рекомендуемые производителем минимальные и максимальные перепады высоты между блоками, чтобы избежать ухудшения циркуляции хладагента.

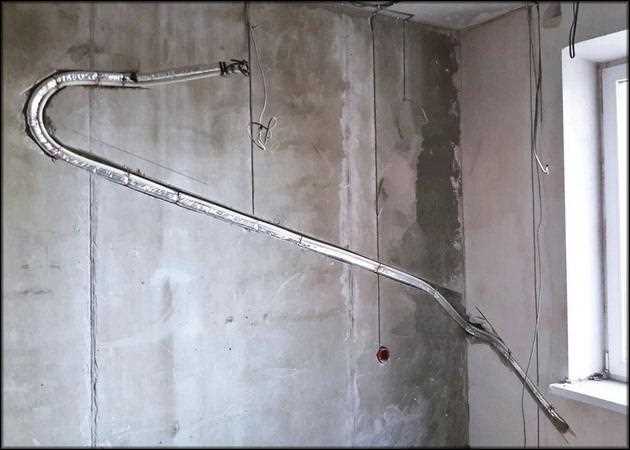

На этапе ремонта прокладка трассы должна учитывать будущие отделочные работы: трубы укладываются с запасом для скрытия под штукатуркой или в коробах. Ошибки на этом этапе приведут к необходимости вскрытия стен для замены или корректировки трассы.
Важный аспект – материал и диаметр труб. Выбирается исходя из мощности кондиционера и длины трассы. Использование труб меньшего диаметра при большой длине приводит к снижению эффективности и риску повреждения оборудования.
Резюмируя, точный расчёт длины трассы на этапе ремонта снижает риск снижения производительности кондиционера, уменьшает затраты на последующие доработки и обеспечивает оптимальную работу системы в долгосрочной перспективе.
Вопрос-ответ:
Что означает длина трассы кондиционера?
Длина трассы кондиционера — это протяжённость трубопроводов, по которым циркулирует хладагент между внутренним и наружным блоками системы. Она включает в себя медные трубы и соединения, через которые проходит охлаждающая жидкость.
Почему важно учитывать длину трассы при установке кондиционера?
От длины трассы зависит качество работы и эффективность устройства. Если трасса слишком длинная, давление в системе может падать, что приводит к снижению охлаждающей способности и увеличению нагрузки на компрессор. Кроме того, неправильно рассчитанная длина может стать причиной утечек или поломок оборудования.
Какую максимальную длину трассы допускают производители кондиционеров?
Каждая модель кондиционера имеет свои технические ограничения по длине трассы, обычно они указаны в инструкции. В среднем максимальная длина составляет от 15 до 30 метров, но бывают и варианты с возможностью установки на большие расстояния. Превышение рекомендуемой длины требует дополнительной настройки и использования специальных компонентов.
Что происходит с работой кондиционера, если длина трассы превышена?
Если длина трассы слишком большая, компрессор может испытывать повышенную нагрузку, что приводит к его перегреву и преждевременному износу. Хладагент хуже циркулирует, из-за чего снижается производительность и увеличивается потребление электроэнергии. В некоторых случаях система может вовсе перестать работать корректно.
Можно ли увеличить длину трассы после установки кондиционера?
Технически это возможно, но требует привлечения специалистов. Удлинение трубопроводов повлечёт за собой необходимость проверки герметичности, дозаправки хладагента и возможной перенастройки оборудования. Если длина будет значительно больше допустимой, потребуется установка дополнительных компонентов, например, усиленного компрессора или специальных расширительных элементов.
Что означает длина трассы кондиционера и почему её нужно учитывать при установке?
Длина трассы — это протяжённость трубопровода, соединяющего внутренний и наружный блоки кондиционера. Она важна, потому что на этом расстоянии происходит движение хладагента. Если трасса слишком длинная или неправильно проложена, это может повлиять на работу системы: снизится эффективность охлаждения или нагрева, появятся утечки или повышенная нагрузка на компрессор. Поэтому при монтаже всегда проверяют допустимую длину труб, указанную производителем оборудования.
Какие проблемы могут возникнуть, если длина трассы кондиционера превышает рекомендованную?
При слишком длинной трассе хладагент дольше проходит по трубам, что снижает производительность оборудования. Могут возникнуть перепады давления, ухудшается теплообмен, увеличивается расход энергии. Компрессор работает сильнее и может преждевременно выйти из строя. Кроме того, если трасса не изолирована должным образом, может появиться конденсат, который приведёт к коррозии и повреждению элементов системы. Чтобы избежать таких проблем, важно придерживаться рекомендаций производителя и использовать дополнительные меры — например, увеличить диаметр труб или установить усиленный компрессор.
