Добавление извести в цементный раствор значительно влияет на его пластичность, удобоукладываемость и долговечность. Гашёная известь (Ca(OH)2) снижает внутреннее трение между частицами смеси, облегчая её нанесение и выравнивание, особенно в тонкослойной кладке и при выполнении штукатурных работ.
При правильной дозировке известь уменьшает вероятность образования трещин в процессе усадки. Это особенно важно при работах с кирпичом или ячеистым бетоном, где адгезия к поверхности играет ключевую роль. Кроме того, за счёт реакции карбонизации, известь способствует дополнительному упрочнению раствора при взаимодействии с углекислым газом из воздуха.
В условиях переменной влажности и температуры известковые добавки улучшают паропроницаемость материала, позволяя конструкциям «дышать». Это снижает риск накопления влаги внутри стен и образования плесени. Также известь обладает антисептическими свойствами, что повышает устойчивость раствора к биологическим повреждениям.

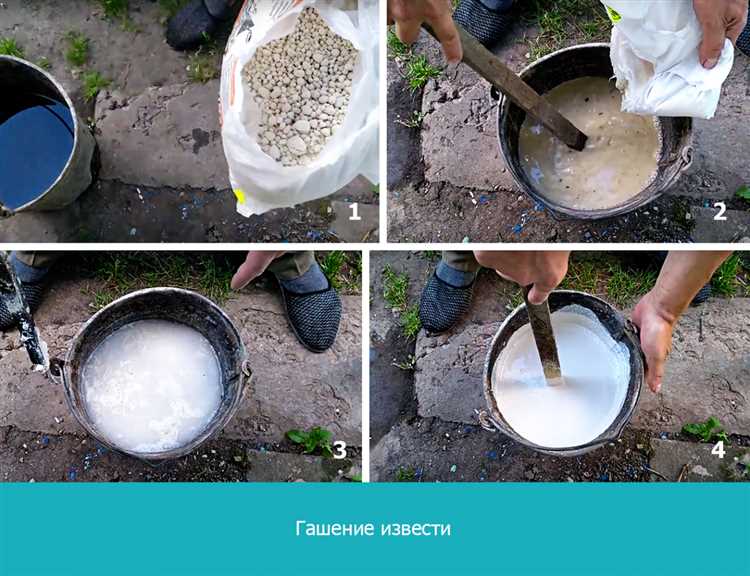

Приготовление цементно-известкового раствора требует соблюдения точных пропорций. На 1 часть цемента обычно добавляют от 0,2 до 0,5 части гашёной извести и 4–6 частей песка. При этом важно учитывать марку цемента, фракцию песка и условия эксплуатации конструкции. Нарушение пропорций может привести к снижению прочностных характеристик и ухудшению сцепления с основанием.

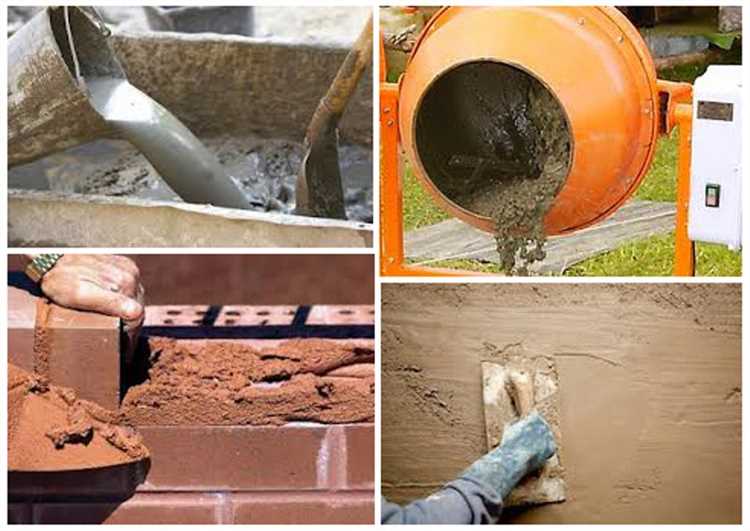

Улучшение пластичности смеси при укладке вручную
Добавление извести в цементный раствор значительно повышает его пластичность, что критично при ручной укладке. Известь действует как пластификатор: мельчайшие частицы гидратированной извести (размером до 2 мкм) заполняют поры между крупными зернами песка и цемта, улучшая однородность и подвижность массы.
При ручной укладке важно, чтобы раствор легко наносился на основание, не прилипал к инструменту и равномерно распределялся по поверхности. Смесь с добавкой 10–15% гашёной извести от массы цемента демонстрирует повышение подвижности на 2–3 см по методу конуса без снижения прочности при сжатии до 28 суток твердения.
Оптимальная консистенция достигается при водоцементном отношении 0,5–0,6. При этом известь позволяет снизить содержание воды на 5–10%, предотвращая образование трещин при высыхании. Раствор становится менее склонным к расслоению и сохраняет пластичность дольше, что особенно важно при работе в жаркую или ветреную погоду.

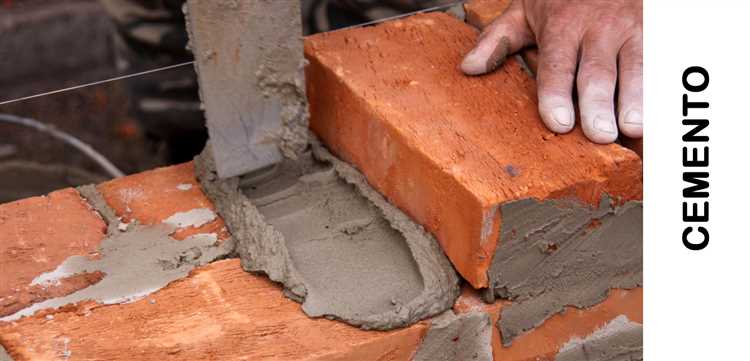

Для кирпичной кладки вручную известковый компонент способствует лучшему обволакиванию поверхности кирпича, сокращая время на подгонку и обеспечивая равномерную толщину шва. Это уменьшает риск образования пустот, напрямую влияющих на тепло- и звукоизоляционные характеристики конструкции.
Снижение риска растрескивания при высыхании
Известь в цементном растворе снижает риск растрескивания за счёт повышения пластичности и контроля испарения влаги. Это уменьшает внутренние напряжения, возникающие при усадке и высыхании.
- Гидроксид кальция улучшает связность раствора, уменьшая микропоры и замедляя процесс обезвоживания.
- Раствор с известью сохраняет влагу в первые 24–48 часов на 20–30% дольше, чем чисто цементный, что снижает неравномерную усадку.
- Пластичность позволяет раствору компенсировать деформации при изменении влажности без образования трещин.
Оптимальная дозировка извести составляет 0,3–0,5 части на 1 часть цемента по массе. Более высокие концентрации уменьшают прочность, но уменьшают усадочные напряжения.
Особенно важно использовать известь в штукатурных и кладочных растворах при наружных работах и в условиях повышенной температуры и ветра, чтобы избежать преждевременного высыхания и растрескивания.
Повышение сцепления раствора с кирпичом и камнем
Добавление извести в цементный раствор улучшает адгезию за счёт повышения пластичности и улучшения смачиваемости поверхности кирпича и камня. Известь снижает вязкость смеси, позволяя раствору глубже проникать в поры и микротрещины основания.
Оптимальная дозировка извести составляет 5–10% от массы цемента. При превышении этого количества прочность сцепления начинает снижаться из-за увеличения пористости и уменьшения цементного клеевого эффекта.
Известь способствует равномерному распределению частиц цемента и заполнению мельчайших пустот, что уменьшает вероятность образования пустот и улучшает контакт с поверхностью камня. Это особенно важно при работе с пористыми и шероховатыми материалами.
Рекомендуется использовать гашёную известь с минимальным содержанием примесей, так как это повышает реактивность и улучшает структуру затвердевшего раствора. Известь также способствует снижению усадки и предотвращает образование трещин, что дополнительно укрепляет связь раствора с кладкой.

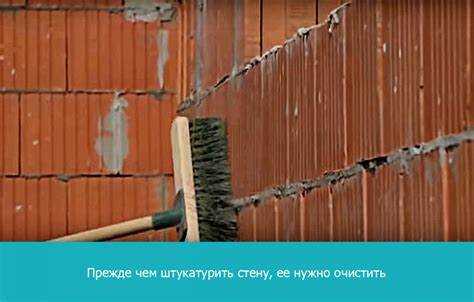

Для максимального сцепления раствор с известью необходимо наносить на слегка увлажнённую поверхность, что предотвращает слишком быстрое высыхание и способствует лучшему проникновению компонентов раствора в структуру кирпича или камня.
Замедление времени схватывания для продления работы с раствором
Добавление извести в цементный раствор эффективно увеличивает время начального и конечного схватывания. При концентрации извести от 2 до 5% по массе цемента замедляется гидратация клинкерных минералов, что позволяет продлить пластичность смеси до 60–90 минут вместо стандартных 30–45 минут.
Механизм замедления связан с формированием тонкодисперсного слоя гидроксида кальция, который покрывает частицы цемента, замедляя доступ воды и препятствуя быстрому началу кристаллизации. Это особенно важно при больших объемах работ или сложных условиях транспортировки раствора.
Для практического применения рекомендуется контролировать дозировку извести, так как превышение 7% снижает прочность затвердевшего раствора и может вызвать усадочные трещины. Оптимальный баланс достигается при одновременном использовании извести с пластификаторами, что улучшает удобоукладываемость и снижает риск расслоения.
Использование гидратированной извести повышает устойчивость к замерзанию раствора при низких температурах, что дополнительно расширяет диапазон рабочих условий. В лабораторных испытаниях замедление схватывания достигалось на 25–40% при введении 3–4% гидратированной извести с одновременным снижением тепловыделения на первых стадиях твердения.
При замедленном схватывании важно обеспечить однородное перемешивание раствора, так как неоднородность состава может привести к локальному ускорению гидратации и потере управляемости. Рекомендуется использование механизированных смесителей с циклом не менее 5 минут после введения извести.
Коррекция водоцементного отношения без потери удобоукладываемости
Добавление извести в цементный раствор позволяет снизить водоцементное отношение (В/Ц) без ухудшения пластичности смеси. Известь действует как мягчитель, уменьшая водопотребность раствора на 5–10%, что позволяет сократить количество воды при сохранении необходимой удобоукладываемости.
Введение до 5% гашеной извести по массе цемента улучшает диспергирование частиц и повышает их скользкость, что снижает внутреннее трение раствора. Это обеспечивает равномерное распределение воды в смеси и облегчает ее обработку без добавления пластификаторов.
При коррекции В/Ц с известью важно контролировать ее качество – содержание Ca(OH)₂ должно превышать 90%, а помол обеспечивать частоты частиц не более 20 мкм для максимального эффекта. Использование менее активной или крупнозернистой извести снижает эффективность снижения водоцементного отношения.
Оптимальное содержание извести варьируется в зависимости от состава цемента и условий твердения, но превышение 7% приводит к снижению прочности из-за замедления гидратации. При смешивании рекомендовано добавлять известь одновременно с цементом для равномерного распределения.
Практические испытания показывают, что корректировка В/Ц с известью позволяет повысить прочность раствора на 10–15% при сохранении удобоукладываемости на уровне 120–130 мм по осадке конуса. Это особенно важно при работе с низкоактивными цементами и в условиях повышенных температур.
Использование извести в реставрационных и исторических работах
Известь применяется в реставрации зданий и сооружений, выполненных до начала массового применения портландцемента, поскольку она совместима с оригинальными материалами и обеспечивает долговечность реставрационных составов. В отличие от цемента, известковые растворы обладают высокой паропроницаемостью, что предотвращает накопление влаги и развитие грибка внутри конструкций.
Для реставрационных работ рекомендуется использовать воздушную или гидравлическую известь с низким содержанием цементирующих добавок. Оптимальное соотношение извести и песка в растворе – 1:3 или 1:4, что позволяет достичь необходимой пластичности и адгезии без излишнего укрепления, способного нарушить структуру исторического материала.
Известковые растворы медленно набирают прочность, что снижает риск появления трещин и деформаций при усадке. Важным аспектом является соблюдение технологии нанесения: слои должны быть тонкими, с обязательным выдерживанием времени на высыхание между этапами. Это обеспечивает равномерное схватывание и минимизирует образование внутренних напряжений.
При работе с фасадами и стенами из природного камня известковые растворы предотвращают закупорку пор и обеспечивают естественную вентиляцию конструкции. Также известь способствует саморегенерации мелких трещин за счёт медленной реакции с углекислым газом в воздухе, что повышает долговечность реставрации.
При подборе извести следует учитывать её химический состав: избыток свободной извести (CaO) нежелателен, так как может приводить к быстрому растрескиванию. Оптимальный показатель активной извести для реставрационных растворов не должен превышать 5–7%. Контроль качества сырья и соблюдение рецептуры существенно влияют на итоговый результат.
В реставрационных проектах использование известных исторических рецептур с адаптацией под современные нормы позволяет сохранить аутентичность и обеспечивать структурную целостность объектов. Важно применять известковые растворы только на совместимых основаниях, избегая контакта с современными цементными материалами, которые обладают иным коэффициентом теплового расширения и жёсткостью.
Вопрос-ответ:
Почему в цементный раствор добавляют известь?
Известь добавляют в цементный раствор для улучшения пластичности и удобоукладываемости смеси. Это помогает раствору легче распределяться и заполнять все пустоты между строительными элементами, что повышает качество и долговечность кладки или штукатурки.
Как известь влияет на прочность цементного раствора?
Добавление извести несколько снижает начальную прочность раствора, но при этом улучшает его способность противостоять трещинам и усадочным деформациям. Со временем известь взаимодействует с углекислым газом воздуха, образуя дополнительные соединения, которые укрепляют структуру и делают материал более долговечным.
В чем преимущество использования извести в цементных смесях по сравнению с чистым цементом?
Раствор с известью становится более эластичным и менее склонным к растрескиванию. Известь уменьшает скорость схватывания, что даёт больше времени для работы с раствором и улучшает адгезию к поверхности. Кроме того, такая смесь лучше удерживает влагу, что способствует равномерному затвердеванию.
Какие недостатки могут возникнуть при добавлении извести в цементный раствор?
При избыточном количестве извести прочность раствора может снизиться, и он станет более пористым, что повышает риск проникновения влаги и химического разрушения. Поэтому важно соблюдать рекомендуемые пропорции и использовать известь качественного состава.
Можно ли использовать известь с цементом для наружных конструкций?
Да, известь вместе с цементом часто применяют для наружных работ, так как она улучшает морозостойкость и паропроницаемость раствора. Благодаря этим свойствам конструкции меньше подвержены разрушению от влаги и температурных перепадов, что увеличивает срок их службы.
Загрузка...
