Стеклянные изоляторы на линиях электропередачи выполняют ключевую функцию – они предотвращают утечку тока от проводов на опоры и землю, особенно при высоких напряжениях от 35 до 750 кВ. Прозрачная структура стекла позволяет визуально диагностировать повреждения: в случае внутреннего разрушения материал утрачивает прозрачность, сигнализируя о неисправности без применения специального оборудования.
В отличие от керамических и полимерных аналогов, стеклянные изоляторы обладают высокой механической прочностью – до 120 кН на разрыв, устойчивостью к ультрафиолетовому излучению и не накапливают поверхностные загрязнения, что особенно важно в регионах с высокой влажностью и промышленным загрязнением. При замыкании или механическом ударе стекло распадается на мелкие неопасные осколки, не создавая дополнительной нагрузки на ЛЭП.
Использование закалённого стекла обеспечивает изолятору срок службы до 50 лет, что снижает затраты на техническое обслуживание и повышает надёжность всей линии. При этом стеклянные изоляторы сохраняют свои свойства даже при температурных колебаниях от −60°C до +50°C, что делает их универсальным решением для большинства климатических зон России.

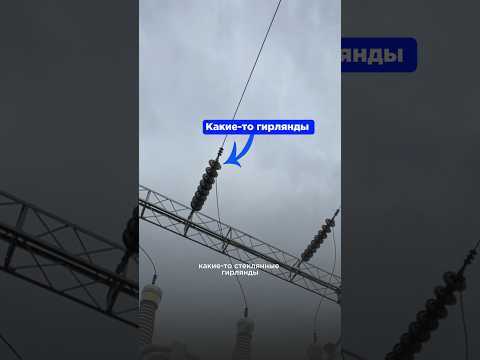

Для воздушных линий протяжённостью свыше 100 км специалисты рекомендуют использовать гирлянды из стеклянных изоляторов, собранные по принципу «шар-гнездо». Такая конструкция выдерживает вибрационные нагрузки и предотвращает перекос проводов при порывах ветра, обеспечивая стабильную передачу энергии на больших расстояниях.

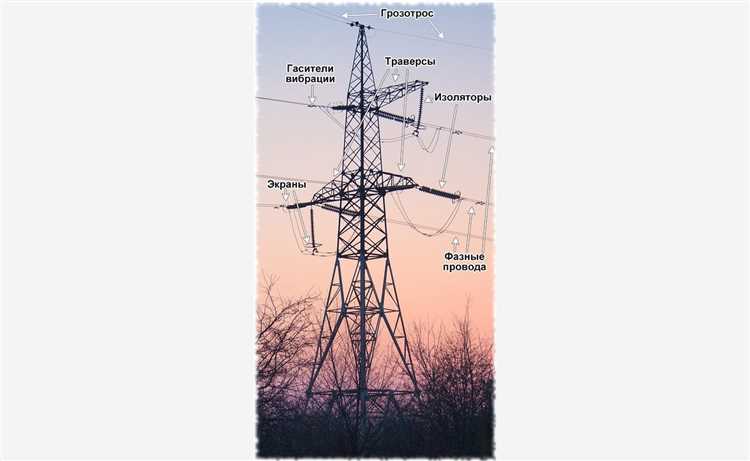

Как стеклянные изоляторы обеспечивают изоляцию при высоком напряжении
Стеклянные изоляторы изготавливаются из термически закалённого электротехнического стекла, обладающего высокой диэлектрической прочностью – до 25–30 кВ/мм. Это позволяет эффективно противостоять пробою при воздействии напряжений от 35 кВ и выше.
Поверхность стеклянного изолятора гладкая и не пористая, что уменьшает накопление загрязнений и влаги. Это критически важно при эксплуатации в условиях запылённости или повышенной влажности, так как сухая и чистая поверхность сохраняет высокое сопротивление утечке тока. При намокании сопротивление не снижается критично из-за низкой гигроскопичности стекла.
Форма изоляторов рассчитана на увеличение пути утечки – он составляет до 400–500 мм на один элемент. Удлинённый путь затрудняет возникновение токов поверхностной утечки, даже при частичных загрязнениях или конденсации влаги.
При пробое стеклянный изолятор разрушается видимо, что позволяет оперативно выявить неисправность и заменить элемент без сложных измерений. В отличие от полимерных или фарфоровых аналогов, это снижает риск эксплуатации линии с повреждённым звеном.
Эффективная изоляция также достигается благодаря высокой механической прочности стекла (до 120 МПа при изгибе), что позволяет выдерживать значительные натяжения и вибрационные нагрузки без снижения изолирующих свойств.
Почему стекло предпочтительнее других материалов в условиях открытого воздуха
Стекло обладает высокой устойчивостью к атмосферным воздействиям. Оно не подвержено коррозии, в отличие от металлокерамики или полимерных композитов, которые со временем теряют прочность под воздействием ультрафиолета, влаги и резких температурных колебаний.
Низкое влагопоглощение делает стеклянные изоляторы особенно эффективными в условиях дождя, тумана и обледенения. Плотная структура материала предотвращает образование токопроводящих пленок, что критично для поддержания изоляции при повышенной влажности.
Оптическая прозрачность стекла упрощает визуальный контроль состояния изолятора. Механические повреждения, внутренние трещины и загрязнения сразу становятся заметными, что ускоряет обслуживание ЛЭП и повышает безопасность эксплуатации.
Высокая механическая прочность стеклянных изоляторов обеспечивается закалкой. Они выдерживают значительные растягивающие нагрузки (до 120–160 кН), что важно для надежного удержания проводов при сильном ветре и гололёде.
Самоочищаемость под воздействием осадков снижает риск образования токопроводящих путей на поверхности. В отличие от фарфора, на стекле загрязнения хуже удерживаются, что уменьшает частоту профилактических работ.
Устойчивость к воздействию ультрафиолета критична в регионах с высокой солнечной активностью. Полимерные материалы подвержены старению и микротрещинам, тогда как стекло сохраняет структуру и характеристики десятилетиями без потери изолирующих свойств.
Использование стеклянных изоляторов оправдано в районах с агрессивной атмосферой – морскими ветрами, промышленными выбросами и частыми перепадами температур. Их эксплуатационные свойства обеспечивают стабильную работу линий электропередачи при минимальных затратах на обслуживание.
Что происходит при повреждении стеклянного изолятора и как это помогает обнаружить неисправность
При механическом повреждении стеклянного изолятора, например, в результате удара или воздействия экстремальных температур, он не теряет своей прочности мгновенно. Однако стекло растрескивается по всей толщине, образуя характерный «паутинный» рисунок. Это явление называется фрагментацией. Несмотря на разрушение, изолятор сохраняет свою механическую нагрузочную способность, удерживая провод в подвешенном состоянии, что предотвращает аварийное обрушение линии.
Главное диагностическое преимущество стеклянных изоляторов заключается в их визуальной прозрачности. Повреждение мгновенно становится заметным даже с земли при помощи оптических приборов – трещины резко контрастируют на фоне неповреждённого материала. Это позволяет оперативно обнаружить неисправность без отключения ЛЭП и проведения сложных испытаний.
Фрагментация стекла – пассивный индикатор повреждения. Она не требует дополнительного оборудования или датчиков. Достаточно регулярного визуального осмотра с земли или дрона, чтобы вовремя выявить изоляторы, утратившие диэлектрические свойства, и заменить их до возникновения дугового пробоя или короткого замыкания.
Повреждённый стеклянный изолятор утрачивает способность эффективно изолировать провод под высоким напряжением. При этом возрастает риск возникновения частичных разрядов, что может привести к перегреву арматуры и повреждению соседних элементов. Поэтому своевременная замена треснувших изоляторов – ключ к надёжной и долговечной работе воздушной линии электропередачи.
Как стеклянные изоляторы выдерживают перепады температур и осадки
Стеклянные изоляторы обладают низким коэффициентом теплового расширения – около 9×10−6/°C, что снижает риск трещинообразования при суточных и сезонных колебаниях температуры. Это особенно критично в климатических зонах с перепадами от -50°C до +50°C, где материал сохраняет свою структуру и не теряет прочности.
Осадки – влага, снег, лед – не проникают внутрь материала, поскольку стекло не является пористым. При этом гладкая поверхность изоляторов препятствует накоплению наледи. Даже при обледенении прочность на изгиб сохраняется: закалённое стекло выдерживает нагрузку до 70 кН без разрушения. При механических повреждениях оно рассыпается на мелкие осколки без острых краёв, предотвращая короткие замыкания.
Для защиты от резких температурных градиентов изоляторы проходят термическую обработку: их нагревают до 650–700°C и затем резко охлаждают. Такой процесс закалки формирует в стекле внутренние напряжения, благодаря которым оно устойчиво к термическому шоку. Даже при резком переходе от -20°C к +40°C структура остаётся стабильной.
В условиях повышенной влажности на изоляторах может образовываться токопроводящая плёнка. Чтобы исключить этот эффект, изоляторы проектируются с гофрированной поверхностью – увеличенная длина пути утечки минимизирует вероятность пробоя. Нормативы предусматривают длину пути утечки не менее 25 мм/кВ для стеклянных моделей, применяемых на линиях 110–500 кВ.
Какие стандарты и нормативы регулируют использование стеклянных изоляторов на ЛЭП
Применение стеклянных изоляторов на линиях электропередачи регламентируется рядом нормативных документов, обеспечивающих их надежность и соответствие требованиям электросетевой инфраструктуры.
Ключевым нормативом является ГОСТ 6486-2014, который устанавливает технические требования к подвесным стеклянным изоляторам для воздушных линий электропередачи напряжением от 1 до 750 кВ. В документе определены параметры механической прочности, электрической стойкости, допустимых размеров и климатических условий эксплуатации. Согласно стандарту, каждый изолятор должен выдерживать механическую нагрузку не менее 70 кН для линий напряжением 110–220 кВ и выше 160 кН для ВЛ 500–750 кВ.
ГОСТ Р 55189-2012 определяет методы испытаний изоляторов на воздействие грозовых и коммутационных перенапряжений. Он требует обязательного проведения типовых и выборочных испытаний, включая определение уровня пробоя, токопроводящих потерь и устойчивости к загрязнениям.
Также учитываются требования международного стандарта IEC 60383-1, особенно при проектировании ЛЭП, эксплуатируемых в суровых климатических условиях. Он регламентирует испытания на сухое и мокрое напряжение, прочность при изгибе и стойкость к воздействию УФ-излучения.
Для регионов с высокой загрязнённостью атмосферы применяются изоляторы с повышенным уровнем пути утечки, что соответствует положениям ГОСТ 9920-89. Данный стандарт устанавливает минимальную длину пути утечки – от 25 мм/кВ и выше, в зависимости от категории загрязнения.
Согласно ПУЭ (Правила устройства электроустановок), выбор и установка изоляторов должны соответствовать напряжению сети, типу местности и расчетной механической нагрузке. Особое внимание уделяется зазорам, грозозащите и устойчивости к старению материалов.
Как влияет выбор стеклянного изолятора на срок службы линии электропередачи
Ключевой параметр стеклянного изолятора – его механическая прочность, напрямую влияющая на надежность и долговечность ЛЭП. Изоляторы должны выдерживать нагрузку ветра, вибрации и ледяных отложений, не разрушаясь и не деформируясь.
Важен уровень электрической прочности стекла, определяемый толщиной и качеством материала. Оптимально использовать изоляторы с пробивным напряжением не ниже 100 кВ, что снижает риск электрических пробоев при скачках напряжения и молниевых разрядах.
Толщина и форма стеклянной оболочки влияют на самоочищаемость от загрязнений и влаги. Изоляторы с гладкой поверхностью и специальным составом стекла уменьшают накопление грязи и пыли, что минимизирует поверхностные токи и предотвращает коронный разряд.
Выбор стандартов изготовления, таких как ГОСТ 936.1-79 и МЭК 60383, гарантирует устойчивость к температурным перепадам и ультрафиолетовому излучению, предотвращая образование микротрещин и преждевременное старение.
- Использование термоупрочнённого стекла повышает ударопрочность на 20-30%, увеличивая время эксплуатации без замены.
- Изоляторы с улучшенной адгезией фарфора к стеклу снижают риск сколов и отслаивания, уменьшая вероятность механических повреждений при монтаже и эксплуатации.
- Монтажные крепления должны соответствовать характеристикам изолятора, обеспечивая равномерное распределение нагрузки и предотвращая точечные напряжения.
- Регулярный контроль состояния стеклянных элементов позволяет выявлять ранние дефекты, продлевая срок службы всей линии.
Вопрос-ответ:
Почему для линий электропередачи выбирают именно стеклянные изоляторы?
Стеклянные изоляторы обладают высокой прочностью и устойчивостью к атмосферным воздействиям. Они хорошо выдерживают перепады температур и воздействие ультрафиолета, что позволяет эксплуатировать их длительное время без потери свойств. Кроме того, стекло является отличным диэлектриком, что гарантирует надежную изоляцию проводов от опор.
Как стеклянные изоляторы помогают защитить ЛЭП от коротких замыканий и аварий?
Изоляторы создают барьер между проводами и металлическими опорами, не позволяя электрическому току пройти напрямую через конструкцию. Стекло не проводит электричество, поэтому исключает возможность замыкания на опору. Это снижает риск аварийных ситуаций и повышает безопасность всей линии.
В чем отличие стеклянных изоляторов от изоляторов из других материалов, например, фарфора или полимеров?
Стеклянные изоляторы выделяются своей гладкой поверхностью, которая меньше загрязняется пылью и легче очищается дождём, что снижает вероятность образования токопроводящих дорожек. Фарфор более хрупок и подвержен появлению микротрещин, а полимерные изоляторы могут быстрее стареть под воздействием солнечного света и механических нагрузок. Кроме того, стекло при повреждении обычно проявляет визуальные признаки, что упрощает диагностику.
Почему важна прозрачность стеклянных изоляторов? И влияет ли она на работу ЛЭП?
Прозрачность сама по себе не влияет на электрические свойства изолятора, однако качество стекла и отсутствие внутренних дефектов напрямую связаны с надежностью. Прозрачный материал легче проверить на наличие трещин и повреждений визуально, что помогает обслуживающему персоналу своевременно обнаружить проблемы и заменить изолятор, прежде чем произойдет авария.
Как стеклянные изоляторы выдерживают воздействие различных климатических условий, например, морозов и сильных ветров?
Стекло обладает хорошей устойчивостью к механическим нагрузкам и перепадам температуры. Оно не теряет своих свойств при замерзании влаги и не деформируется при сильных ветрах. Благодаря этому такие изоляторы сохраняют прочность и изоляционные качества в сложных климатических условиях, что делает их подходящим выбором для многих регионов.
Почему именно стекло используют для изоляторов на линиях электропередач, а не другие материалы?
Стекло обладает несколькими качествами, которые делают его удобным для использования в изоляторах на ЛЭП. Во-первых, оно хорошо сопротивляется электрическому току и не проводит его, что предотвращает утечку электричества. Во-вторых, стекло устойчиво к воздействию атмосферных факторов — оно не разрушается под воздействием солнечного света, дождя или ветра. Кроме того, поверхность стеклянного изолятора гладкая, и на ней меньше оседает пыль и грязь, что снижает риск пробоя. Если же на изоляторе появляется повреждение, например трещина, это легко заметить, что облегчает контроль и замену. Другие материалы, такие как пластик или фарфор, имеют свои плюсы и минусы, но стекло сочетает в себе долговечность, прочность и надежность.
Как стеклянные изоляторы помогают предотвращать аварии на линиях электропередач?
Изоляторы на ЛЭП служат для разделения токоведущих частей и опор, чтобы электричество не проходило через них в землю или другие конструкции. Стеклянные изоляторы обладают отличными диэлектрическими свойствами — они не пропускают электрический ток. Благодаря этому ток остается внутри проводов, а риск короткого замыкания или пробоя уменьшается. Кроме того, стекло не разлагается под воздействием ультрафиолетового излучения и не теряет своих изоляционных качеств со временем. Если изолятор повреждается, трещина или скол становятся заметны сразу, что позволяет своевременно заменить его до возникновения аварийной ситуации. Таким образом, стеклянные изоляторы играют важную роль в обеспечении безопасности и стабильности работы электрических сетей.
