Обратный клапан монтируют для предотвращения обратного тока воды через счетчик. Без него при падении давления в системе возможно попадание жидкости из стояка обратно в подающую магистраль, что ведет к некорректным показаниям и может повредить оборудование.
Основная функция клапана – обеспечить одностороннее движение воды, исключая обратный поток. Это важно в многоэтажных зданиях и системах с несколькими подключениями, где разница давлений вызывает перемещение воды в обратном направлении.

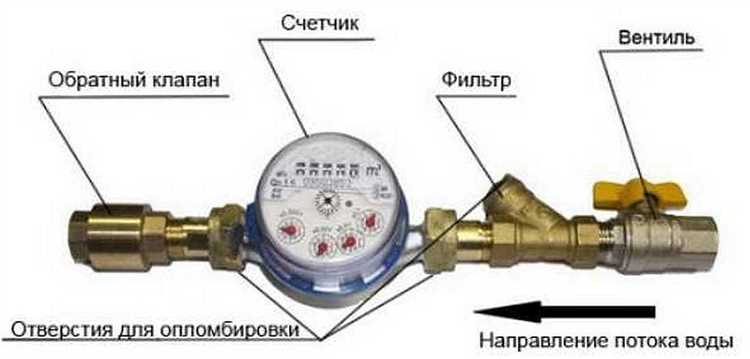

Рекомендуется ставить обратный клапан сразу после счетчика или в непосредственной близости, чтобы исключить его обвод. Монтаж обязателен в системах с частыми скачками давления, а также при использовании насосного оборудования, способного создавать обратный поток.
Как обратный клапан предотвращает обратный ток воды
Обратный клапан устанавливается на трубопроводе после водяного счетчика и работает как односторонний барьер для потока воды. Он пропускает жидкость только в направлении потребления, блокируя движение в обратную сторону.

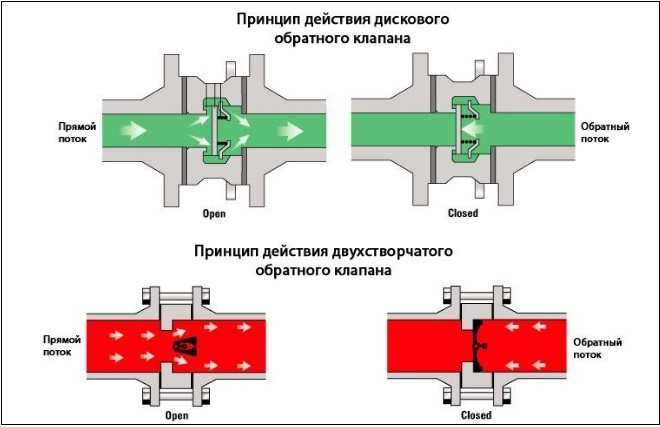

Механизм клапана основан на подвижном запорном элементе – диске, шарике или створке, который при нормальном потоке открывается, а при обратном давлении закрывается. Это предотвращает попадание загрязненной или повторно используемой воды обратно в систему.
Клапан обеспечивает сохранение показаний счетчика достоверными, исключая возможность обратного вращения измерительного механизма. Это важно для точного учета потребления и предотвращения финансовых потерь.
Правильный монтаж предусматривает горизонтальное или вертикальное расположение с учетом направления стрелки на корпусе клапана. Неправильная установка снижает эффективность и может привести к поломке.
Материалы корпуса и уплотнений выбирают исходя из характеристик воды и условий эксплуатации: латунь, нержавеющая сталь, пластик обеспечивают долговечность и устойчивость к коррозии.
Регулярное техническое обслуживание и проверка работоспособности предотвращают заедание клапана и сохраняют его функцию предотвращения обратного тока.
Влияние обратного клапана на точность учета воды
Обратный клапан предотвращает обратный поток воды, что снижает риск вращения счетчика в обратную сторону и искажения данных. Без клапана при гидроударах или резких перепадах давления счетчик может временно регистрировать отрицательный расход, что снижает точность учета.
Некоторые модели водяных счетчиков чувствительны к изменению направления потока. Обратный клапан исключает этот фактор, обеспечивая стабильность показаний и уменьшая погрешность измерений до 0,5%. Без клапана погрешность может увеличиваться на 2–3% в зависимости от условий эксплуатации.
Установка клапана особенно важна в системах с частыми гидроударами, перепадами давления или при наличии нескольких источников воды, где риск обратного потока выше. Рекомендуется выбирать клапаны с минимальным сопротивлением, чтобы не влиять на давление и не снижать пропускную способность.
При монтаже важно учитывать правильную ориентацию клапана и регулярную проверку его работоспособности, так как загрязнение или износ могут привести к частичным протечкам и завышению показаний счетчика.
Для систем с высокой точностью учета допустимо использование клапанов с калиброванным седлом, что дополнительно уменьшает погрешность и стабилизирует расходомер.
Последствия отсутствия обратного клапана на системе водоснабжения
Отсутствие обратного клапана приводит к обратному току воды, что нарушает работу системы и вызывает ряд проблем:
- Попадание загрязнённой воды из потребительской части обратно в водопроводную сеть, создавая риск санитарного нарушения и заражения.
- Повышенная нагрузка на водяной счетчик, которая снижает точность учёта и может привести к преждевременному выходу прибора из строя.
- Уменьшение давления в подающей магистрали при обратном ходе, что снижает эффективность работы системы водоснабжения.
- Увеличение вероятности гидроударов и вибраций в трубопроводах, что ускоряет износ фитингов и соединений.

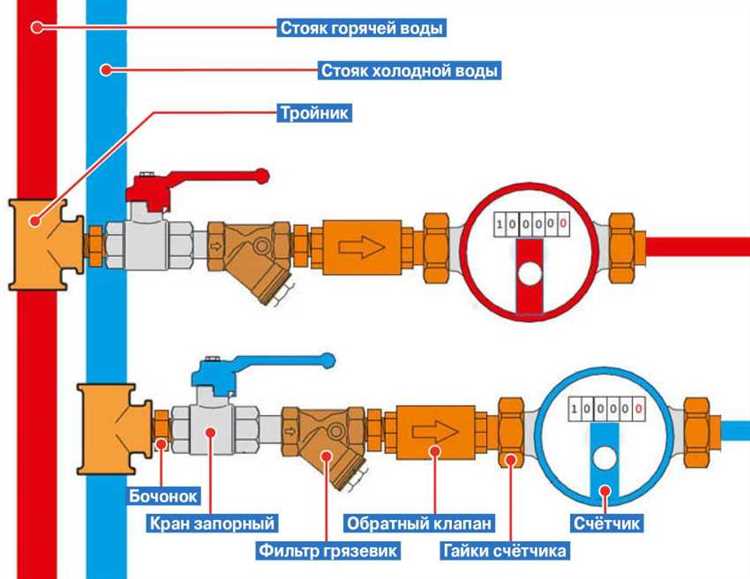

Рекомендуется устанавливать обратный клапан непосредственно после счетчика, чтобы предотвратить возврат воды и сохранить правильную работу оборудования. Важно использовать клапаны с сертифицированным качеством, рассчитанные на давление и температуру в системе.
Регулярная проверка клапана исключит его заклинивание или износ, что сохранит стабильность давления и защитит систему от аварийных ситуаций.
Технические особенности монтажа обратного клапана на счетчик

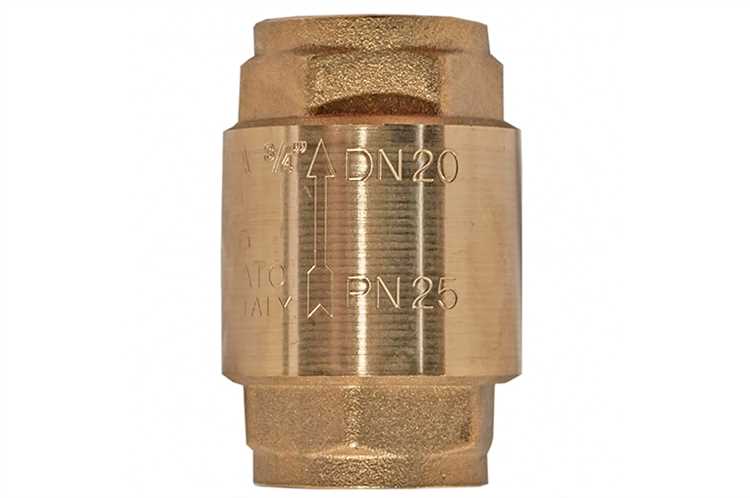

Обратный клапан устанавливается на водяной счетчик в направлении потока воды, указанном стрелкой на корпусе клапана. Ошибка в ориентации приводит к неправильной работе и возможному повреждению оборудования.
Перед установкой необходимо очистить участок трубопровода от загрязнений и удалить воздушные пробки, чтобы исключить гидроудары и неверное срабатывание клапана.
Для крепления используется резьбовое соединение, которое требует обязательного применения уплотнительных материалов – льняной пакли с сантехнической пастой или фум-ленты. Перекручивание или недостаток уплотнителя провоцируют протечки.
Монтаж должен обеспечивать прямой участок трубы не менее 5 диаметров перед клапаном и не менее 3 диаметров после него, чтобы исключить турбулентность и повысить точность показаний счетчика.
Рекомендуется устанавливать обратный клапан с возможностью быстрого демонтажа для технического обслуживания или замены без разборки всего узла.
Диаметр клапана подбирается согласно диаметру трубопровода и счетчика, несоответствие приводит к увеличению гидравлического сопротивления и искажению показаний.
Не допускается установка клапана в местах с температурой среды выше максимально допустимой, указанной в технической документации, чтобы избежать деформации уплотнений и выхода из строя.
Контроль герметичности и правильности установки проводится после монтажа при помощи давления в системе, без превышения рабочего давления счетчика и клапана.
Какие материалы и конструкции обратных клапанов подходят для водяных счетчиков
Обратный клапан для водяного счетчика должен обеспечивать надежное предотвращение обратного потока без снижения точности измерений. Выбор конструкции и материала зависит от характеристик воды, давления и условий эксплуатации.
- Материалы корпуса:
- Латунь – устойчива к коррозии, подходит для холодной и горячей воды, долговечна.
- Нержавеющая сталь – применяется при агрессивных средах и высоких температурах, долговечна, но дороже.
- Пластик (ПП, ПВДФ) – легкий и устойчивый к химическим воздействиям, подходит для бытовых систем с холодной водой.
- Рабочие элементы (затворы, мембраны):
- EPDM – устойчив к старению и воздействию воды, универсален для бытовых систем.
- Силикон – применяется при высоких температурах и чистой воде.
- Нейлон и полиуретан – износостойкие материалы для затворов в условиях повышенного давления.
- Конструкции клапанов:
- Пружинный обратный клапан – быстро реагирует на изменение направления потока, подходит для систем с нестабильным давлением.
- Клапан с поворотным диском – минимальное гидравлическое сопротивление, рекомендован для точных измерительных приборов.
- Мембранный клапан – полностью перекрывает обратный поток, используется при необходимости герметичности и чистоты воды.
- Особенности выбора:
- Низкое гидравлическое сопротивление для сохранения точности счетчика.
Регламент и требования к установке обратных клапанов в жилых домах
Установка обратных клапанов на водяных счетчиках в жилых домах регулируется нормативными документами, включая СП 30.13330.2012 и ГОСТ 2874-82. Клапан обязан обеспечивать предотвращение обратного тока воды, что защищает общедомовые и индивидуальные системы от гидроударов и загрязнения.
Монтаж производится на вводе холодного и горячего водоснабжения до или после счетчика, в зависимости от требований поставщика коммунальных услуг и проекта системы. Клапан должен иметь сертификат соответствия и паспорт завода-изготовителя.
Материал корпуса и уплотнителей выбирается с учетом температуры и химического состава воды: для горячей воды применяются устойчивые к высоким температурам полимеры или бронза, для холодной – пластик или латунь. Минимальный диаметр клапана соответствует диаметру трубопровода, с точностью не менее ±1 мм.
Обратный клапан монтируется с обязательным соблюдением направления потока, обозначенного стрелкой на корпусе. Запрещено устанавливать устройство в местах с возможным замерзанием или постоянным контактом с агрессивными средами без дополнительной защиты.
Проверка работоспособности клапана проводится после монтажа и в ходе планового обслуживания не реже одного раза в год. В случае обнаружения течей или нарушения герметичности клапан подлежит замене.
Ответственность за правильность установки и техническое состояние обратных клапанов несет собственник помещения или управляющая организация. Несоблюдение регламента может привести к штрафным санкциям со стороны водоканала и аварийным ситуациям.
Как проверить исправность обратного клапана на водяном счетчике
Для проверки обратного клапана перекройте подачу воды перед счетчиком. Откройте кран после счетчика – вода не должна вытекать. Если поток есть, клапан пропускает воду в обратном направлении, значит, он неисправен.
Другой способ – визуальный осмотр. Снимите крышку счетчика и проверьте состояние клапана: отсутствие трещин, деформаций, загрязнений. Наличие повреждений требует замены детали.
Также можно использовать манометр. Подключите его к системе после счетчика и создайте давление. При закрытом обратном клапане давление не должно падать. Если давление снижается, клапан не герметичен.
После проверки клапан нужно промыть от возможных загрязнений. Для этого аккуратно снимите клапан и промойте чистой водой, удаляя песок и ржавчину. Повторная проверка после очистки поможет оценить состояние.
Регулярная диагностика обратного клапана позволяет избежать обратного тока и защищает систему от повреждений и ошибок в учете воды.
Вопрос-ответ:
Почему на водяной счетчик ставят обратный клапан?
Обратный клапан предотвращает обратный ток воды, то есть не дает воде возвращаться обратно в систему. Это важно для сохранения точности учета и предотвращения попадания загрязненной воды из других участков в основной водопровод.
Какие проблемы могут возникнуть, если не установить обратный клапан на счетчик воды?
Без обратного клапана вода может двигаться в обратном направлении, что ведет к искажению показаний счетчика. Также это повышает риск загрязнения питьевой воды, так как вода из системы может попадать обратно в водопровод, нарушая санитарные нормы.
Можно ли установить обратный клапан самостоятельно или нужно вызывать специалиста?
Установка обратного клапана требует знаний о водопроводной системе и правильного подбора оборудования. Для надежности и соблюдения норм рекомендуется доверить эту работу специалистам, чтобы избежать ошибок и обеспечить корректную работу счетчика.
Влияет ли установка обратного клапана на расход воды и показания счетчика?
Обратный клапан не должен влиять на расход воды при правильном монтаже. Его задача — предотвращать обратный ток, не создавая значительного сопротивления потоку. При корректной установке показания счетчика остаются точными.
Как часто нужно проверять или менять обратный клапан на водяном счетчике?
Обратный клапан следует проверять регулярно, особенно если возникают подозрения на утечки или неправильные показания счетчика. Срок службы зависит от качества клапана и условий эксплуатации, обычно это несколько лет. При неисправностях клапан лучше заменить.
Для чего на водяной счетчик ставят обратный клапан?
Обратный клапан на водяном счетчике служит для предотвращения обратного хода воды в систему. Это помогает избежать попадания загрязненной или отработанной воды обратно в подачу, что сохраняет качество воды и защищает приборы учета от повреждений. Кроме того, клапан предотвращает возможное смещение показаний счетчика из-за обратного потока, что обеспечивает точность учета потребления.
Какие проблемы возникают, если не установить обратный клапан на водяном счетчике?
Если не использовать обратный клапан, в системе может появиться обратный ток воды, что приведет к нескольким негативным последствиям. Во-первых, это снижает точность измерений, так как счетчик начинает фиксировать движения воды в обратном направлении. Во-вторых, при перепадах давления или отключениях подачи, загрязненная вода из трубопровода может попасть обратно в источник водоснабжения, ухудшая качество воды. В-третьих, без клапана возможно повреждение самого счетчика и другой сантехники из-за обратных гидроударов или вибраций. Установка клапана помогает избежать этих проблем и продлевает срок службы оборудования.
