Измерительные трансформаторы играют ключевую роль в системах контроля и управления электрическими сетями. Их основная функция – понижение высокого напряжения или силы тока до уровней, безопасных для измерительных приборов и релейной защиты. Это обеспечивает точность учета электроэнергии и надежность работы автоматики на подстанциях, в распределительных щитах и промышленном оборудовании.
Трансформаторы тока (ТТ) используются для измерения электрического тока в цепях до 1000 кВ. Они подключаются последовательно с нагрузкой и позволяют получать пропорциональный сигнал на выходе, пригодный для работы амперметров, счетчиков и реле. При выборе ТТ важно учитывать класс точности (например, 0.2S для коммерческого учета) и коэффициент безопасности для защиты вторичной цепи от перегрузки.

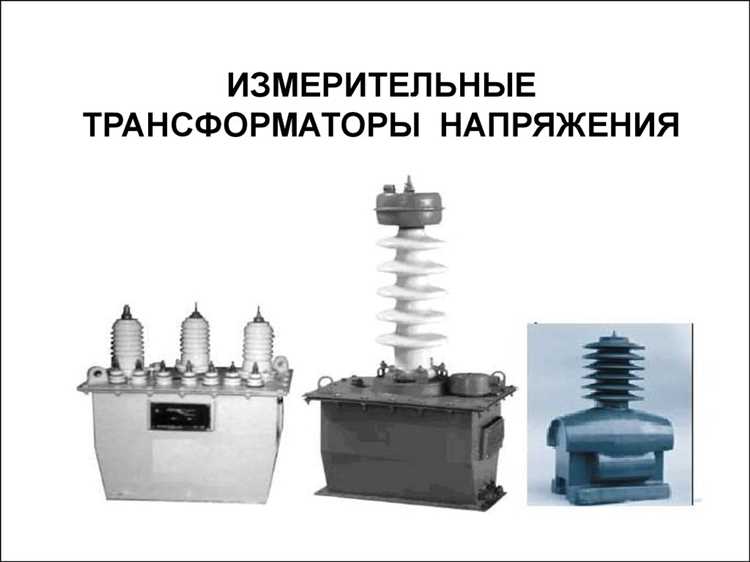

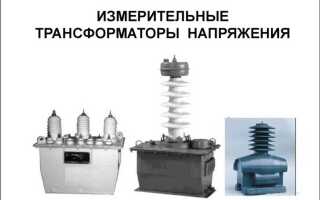

Трансформаторы напряжения (ТН) подключаются параллельно к участкам сети и понижают напряжение до стандартных значений – чаще всего 100 В или 100/√3 В. Это необходимо для точного измерения напряжения, расчета активной и реактивной мощности, а также для корректной работы релейной защиты. Применение ТН особенно критично в сетях среднего и высокого напряжения, где прямое подключение приборов невозможно.
В системах коммерческого учета электроэнергии, особенно на объектах промышленности и энергетики, измерительные трансформаторы являются обязательным элементом. Их использование регламентируется стандартами, такими как ГОСТ 7746 для ТТ и ГОСТ 1983 для ТН. Несоблюдение требований по точности и монтажу может привести к существенным финансовым потерям и искажению показаний приборов учета.
Как измерительные трансформаторы обеспечивают безопасность персонала при высоких напряжениях
Измерительные трансформаторы напряжения и тока позволяют подключать контрольно-измерительные приборы и защитные реле к высоковольтным цепям без непосредственного контакта с опасными потенциалами. Это достигается благодаря гальванической изоляции между первичной (высоковольтной) и вторичной (низковольтной) обмотками трансформатора.
Вторичные цепи, к которым подключаются измерительные приборы и реле, имеют напряжения не выше 100 В (обычно 100 В у трансформаторов напряжения и 5 А у трансформаторов тока). Это исключает вероятность поражения электрическим током при обслуживании оборудования.
- Изоляция между обмотками и корпусом трансформатора выдерживает испытательное напряжение до 12 кВ и выше, в зависимости от класса оборудования.
- Корпус трансформатора заземляется, что исключает накопление опасного потенциала при пробое изоляции.
- Приборы подключаются через вторичную обмотку, замкнутую на «землю», что исключает возможность появления высокого напряжения в случае обрыва нулевого провода.
Для обеспечения безопасности персонала необходимо соблюдать следующие рекомендации:
- Никогда не размыкать вторичную цепь трансформатора тока под нагрузкой – это приводит к резкому росту напряжения и пробою изоляции.
- Устанавливать заземляющие перемычки на вторичных клеммах, особенно при отключении измерительных приборов.
- Применять защитные экраны и изоляционные кожухи на клеммах первичных цепей.
- Проводить периодические испытания трансформаторов на диэлектрическую прочность и контроль сопротивления изоляции.
Точное соблюдение этих требований снижает риски поражения током, гарантирует надёжность измерений и минимизирует вероятность отказов релейной защиты.
Роль трансформаторов тока в работе устройств релейной защиты

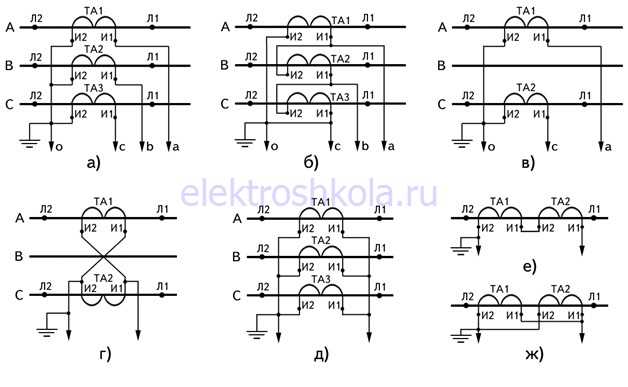

Трансформаторы тока играют ключевую роль в обеспечении точной и безопасной работы релейной защиты в электрических сетях. Их основное назначение – преобразование высоких значений тока первичной цепи в пропорционально меньшие значения, безопасные для измерительных и релейных устройств. Например, при токе в линии 1000 А, трансформатор с коэффициентом трансформации 1000/5 выдает на выходе ток 5 А, что позволяет использовать реле стандартного класса без риска перегрузки.
Для корректной работы защитных устройств важна высокая точность трансформаторов тока в пределах рабочего диапазона. Погрешность должна соответствовать классу точности, например, не превышать ±1% для класса 1 при нагрузке до номинальной. При этом насыщение сердечника может привести к искажению сигнала и ложному срабатыванию защиты. Рекомендуется выбирать трансформаторы с запасом по току насыщения не менее 1,2 от максимального расчетного тока короткого замыкания.
Особое внимание следует уделять выбору класса точности для различных функций релейной защиты. Для дифференциальной защиты требуется класс не ниже 5Р, а для максимальной токовой защиты – 10Р. Несоответствие класса может привести к отказу в отключении при аварии.
При установке трансформаторов тока необходимо минимизировать длину вторичных цепей и использовать медные провода с сечением не менее 2,5 мм². Это снижает падение напряжения и уменьшает вероятность ошибок измерения. Также обязательна замкнутая вторичная обмотка при отсутствии нагрузки – разрыв цепи при работающей первичной обмотке вызывает опасное перенапряжение.
Правильно подобранный и установленный трансформатор тока обеспечивает селективность и быстродействие защиты, предотвращая повреждение оборудования и сокращая время простоя системы после аварийного отключения.
Применение трансформаторов напряжения для точного учета электроэнергии
Трансформаторы напряжения применяются в системах коммерческого и технического учета электроэнергии на средних и высоких напряжениях – от 6 кВ до 750 кВ. Их задача – понижение высокого напряжения до стандартного значения (обычно 100 В), допустимого для подключения измерительных приборов. Это позволяет обеспечивать безопасность оборудования и персонала, а также сохранять точность измерений.
Для точного учета электроэнергии используются трансформаторы напряжения класса точности не ниже 0.2S. Такие трансформаторы обеспечивают минимальные погрешности в условиях колебаний нагрузки, температуры и частоты. Например, при использовании трансформатора напряжения класса 0.2S на уровне напряжения 110 кВ, максимальная погрешность не превышает ±0,2% по модулю напряжения и ±10 угловых минут по фазе.
Особое внимание необходимо уделять правильному выбору трансформаторов с учетом коэффициента трансформации, допустимой нагрузки (VA) и синусоидальности напряжения. При заниженной нагрузке или искаженной форме сигнала возникает фазовый сдвиг, приводящий к ошибке учета активной и реактивной энергии.
В распределительных подстанциях трансформаторы напряжения подключаются через отдельные измерительные цепи с использованием предохранителей и могут устанавливаться как внутри комплектных распределительных устройств, так и на открытых распределительных щитах. Их вторичные обмотки подключаются к счетчикам электроэнергии, класс точности которых также должен соответствовать требованиям нормативных документов (например, ГОСТ 30207-94).
Рекомендуется выполнять регулярную поверку трансформаторов напряжения с периодичностью, установленной регламентом (обычно один раз в 4–6 лет), а также контролировать их параметры в составе измерительных цепей. Это особенно важно в узлах учета на границах балансовой принадлежности, где даже незначительная ошибка может привести к значительным финансовым отклонениям.
Особенности выбора трансформаторов для систем автоматизированного управления
Для систем автоматизированного управления критически важно обеспечить точную и стабильную передачу измерительной информации от первичных цепей к управляющей электронике. При выборе измерительных трансформаторов необходимо учитывать специфику управляющих систем и их требований к сигналам.
- Класс точности: Для прецизионных управляющих систем рекомендуется использовать трансформаторы тока с классом точности не ниже 0.2S. Для трансформаторов напряжения – класс 0.2 или 0.5 в зависимости от требуемой точности измерения.
- Совместимость с входами АСУ: Входные параметры устройств сбора данных (сопротивление, диапазон напряжений и токов) должны соответствовать выходным характеристикам трансформатора. Например, если аналоговый вход рассчитан на ток 5 А, трансформатор должен иметь вторичную обмотку с номиналом 5 А.
- Работа при нестандартных нагрузках: При высоком уровне гармоник (часто встречается в системах с преобразователями частоты) необходимо выбирать трансформаторы с расширенным частотным диапазоном и низким коэффициентом искажений.
- Изоляционные характеристики: При выборе трансформатора важно учитывать номинальное напряжение изоляции и уровень импульсной стойкости, особенно в распределительных щитах с возможными коммутационными перенапряжениями.
- Физические размеры и способ крепления: В шкафах автоматизации ограничено пространство. Выбираются компактные модели с возможностью крепления на DIN-рейку или монтажной панели.
- Наличие дополнительных функций: Для повышения надежности систем управления могут использоваться трансформаторы с двумя независимыми вторичными обмотками – одна для измерения, другая для защиты.
Кроме того, важно учитывать температурный диапазон работы и соответствие требованиям стандартов (ГОСТ, IEC), особенно при проектировании систем для промышленных объектов с повышенными требованиями к электромагнитной совместимости.
Использование измерительных трансформаторов в распределительных подстанциях
Измерительные трансформаторы тока (ТТ) и напряжения (ТН) на распределительных подстанциях 6–35 кВ обеспечивают точное снятие параметров для устройств учета, защиты и автоматики. Они позволяют изолировать цепи измерения от высоковольтного оборудования и снизить уровень сигнала до безопасных значений.

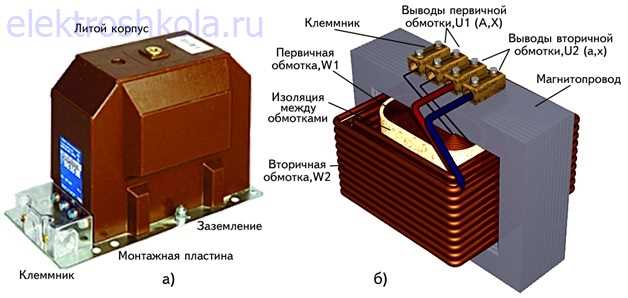

Для подстанций 6–10 кВ предпочтительны трансформаторы тока с литой изоляцией класса точности не ниже 0,5S для коммерческого учета и не ниже 5Р10 для релейной защиты. Установка выполняется на стороне отходящих линий, ближе к выключателю, чтобы минимизировать влияние паразитных токов.

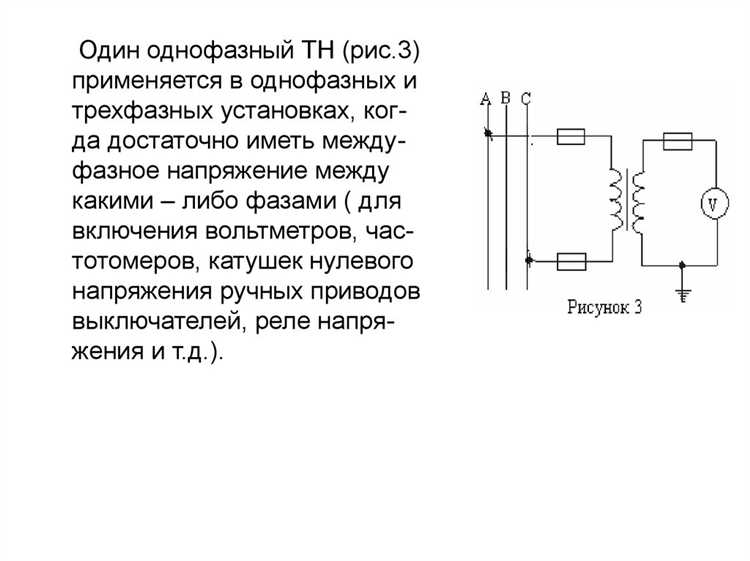

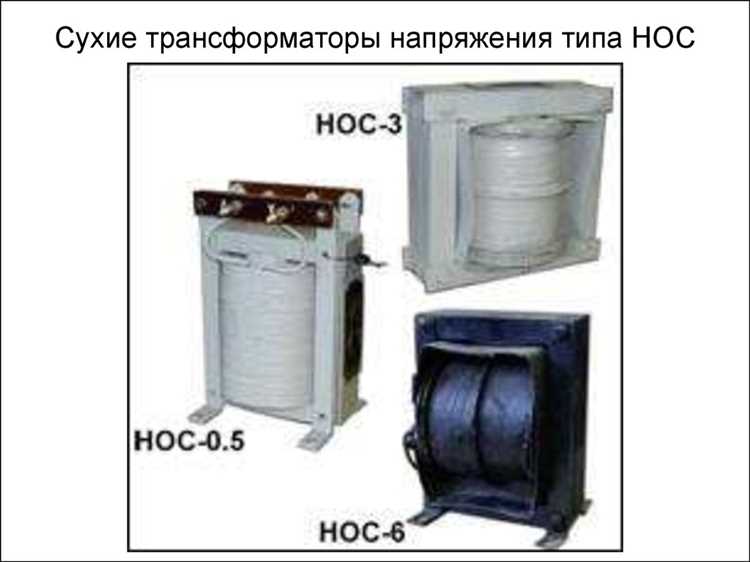

В трансформаторах напряжения на класс 6–35 кВ используются однофазные или трехфазные ТН с электромагнитной конструкцией. Для задач учета применяют устройства с классом точности 0,5 или 0,2S, для релейной защиты – не ниже 3Р. Обязательна защита от перенапряжений с помощью ОПН или разрядников.
Рекомендуется установка трансформаторов в металлических шкафах или ячейках КРУ с классом защиты не ниже IP31, при этом необходимо обеспечить легкий доступ для ревизии и опломбирования цепей учета. Все вторичные цепи следует выполнять экранированным кабелем, экраны заземлять с одной стороны.
Проверку соответствия класса точности и коэффициента трансформации проводят при вводе оборудования в эксплуатацию и не реже одного раза в 4 года. Использование поверенных трансформаторов критично для точного учета электроэнергии и корректной работы защитных устройств.
Как трансформаторы помогают снизить нагрузку на измерительное оборудование

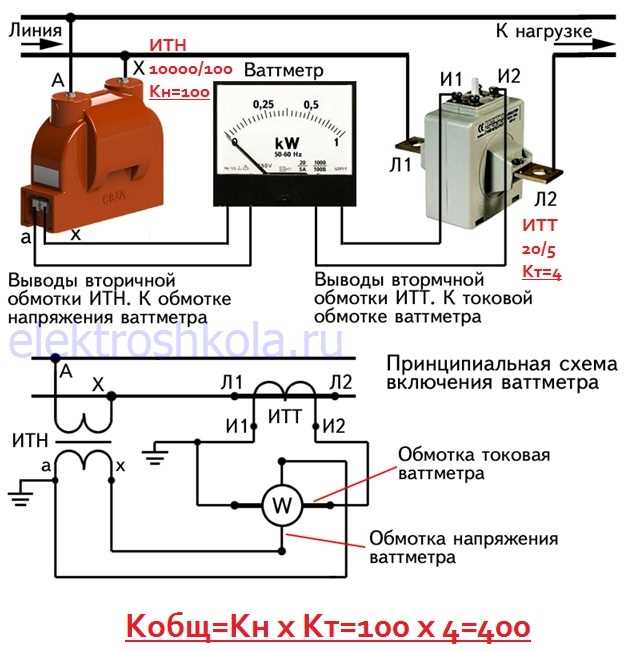

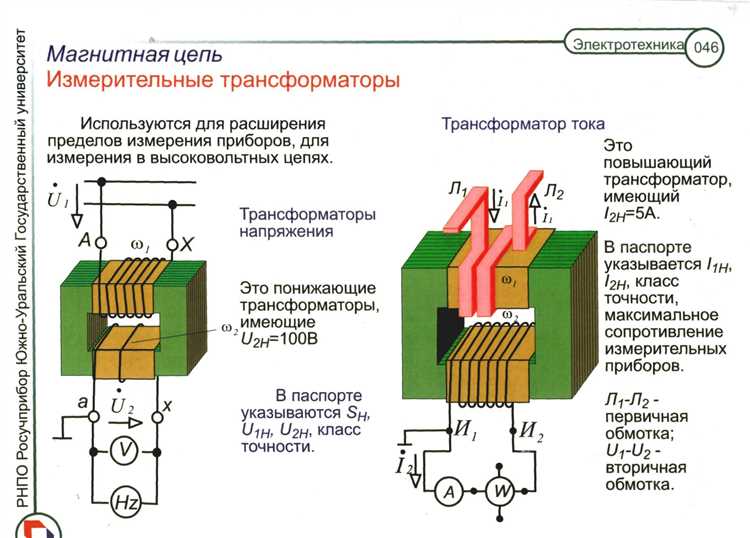

Измерительные трансформаторы, такие как трансформаторы тока (ТТ) и напряжения (ТН), выполняют функцию гальванической развязки и снижения высокого уровня электрических параметров до безопасных значений для измерительных приборов.
Трансформатор тока уменьшает амплитуду тока до стандартизированного значения (обычно 5 или 1 А), что позволяет использовать стандартные приборы с низкой токовой нагрузкой. Это снижает тепловую нагрузку и предотвращает повреждение чувствительных компонентов.
Трансформаторы напряжения понижают высокое напряжение до уровней, допустимых для электроизмерительной аппаратуры, обеспечивая точность измерений и безопасность работы оборудования. Сниженное напряжение исключает перегрузки и риск выхода из строя приборов.
Использование трансформаторов уменьшает токи и напряжения, поступающие на вход измерительных устройств, что минимизирует тепловые и электрические нагрузки на их обмотки и электронные схемы. Это повышает срок службы и стабильность работы измерительного оборудования.
При выборе трансформаторов важно учитывать точность трансформации, коэффициент трансформации и максимальную нагрузочную способность, чтобы обеспечить соответствие параметров трансформатора характеристикам подключаемых приборов.
Рекомендуется регулярно проверять состояние изоляции и контактных соединений трансформаторов для предотвращения искажений сигналов и повышенных потерь, которые могут привести к неправильным показаниям и избыточной нагрузке на приборы.
Таким образом, измерительные трансформаторы обеспечивают снижение нагрузок на оборудование за счет трансформации параметров сети, защиту приборов от перегрузок и повышение точности измерений в системах контроля и учета электроэнергии.
Нормативные требования к установке и эксплуатации измерительных трансформаторов
Установка измерительных трансформаторов напряжения и тока должна выполняться в соответствии с требованиями ГОСТ Р 51664-2000 и ПУЭ (Правила устройства электроустановок). Конструктивное размещение трансформаторов предусматривает защиту от воздействия внешних механических нагрузок, влаги и загрязнений, обеспечивая доступ для технического обслуживания.
Монтаж трансформаторов выполняется на токоведущих частях, закрепляемых на прочных изоляционных опорах, с обеспечением необходимого зазора до других токоведущих элементов не менее 10 мм для снижения риска электрических пробоев. Подключение вторичных цепей должно осуществляться с использованием экранированных кабелей с обязательным заземлением экрана для предотвращения наводок и помех.
Эксплуатация требует регулярного контроля параметров трансформаторов: проверка сопротивления изоляции не реже одного раза в год, измерение коэффициента трансформации и проверка отсутствия повреждений на корпусе и изоляции. Нормы допускаемых отклонений параметров регламентируются техническими условиями конкретной модели и ГОСТ 7746-2001.
Все операции по подключению и ремонту должны проводиться при полном обесточивании цепей, соблюдая меры электробезопасности, включая использование средств индивидуальной защиты и инструментов с изолированными рукоятками. При монтаже и эксплуатации трансформаторов следует избегать перегрузок вторичных цепей, так как это приводит к снижению точности и возможному повреждению оборудования.
В случае установки в условиях повышенной влажности или агрессивных сред необходимо применять трансформаторы с соответствующим классом защиты по ГОСТ 14254-2015, а также предусматривать защитные кожухи и вентиляцию для поддержания нормативного температурного режима эксплуатации.
Вопрос-ответ:
Для чего применяют измерительные трансформаторы в электроэнергетике?
Измерительные трансформаторы служат для точного преобразования высоких напряжений и токов до уровней, безопасных для измерительных приборов и систем автоматизации. Благодаря им можно контролировать параметры электрической сети, не подвергая оборудование и персонал опасности. Это позволяет получать достоверные данные для учета и анализа работы электроустановок.
Какие виды измерительных трансформаторов бывают и чем они отличаются?
Существуют два основных типа: трансформаторы тока и трансформаторы напряжения. Трансформаторы тока уменьшают ток до низкого значения для приборов, а трансформаторы напряжения понижают напряжение. Отличия заключаются в конструкции и функции: трансформаторы тока подключаются последовательно в цепь, а трансформаторы напряжения – параллельно к нагрузке.
Как влияет точность измерительных трансформаторов на работу систем учета и защиты?
Точность трансформаторов определяет качество измерений электрических параметров. Чем выше точность, тем меньше искажений в показаниях приборов учета и систем защиты. Это важно для правильного тарифицирования энергопотребления и своевременного реагирования на аварийные ситуации, что повышает надежность электроснабжения и снижает финансовые потери.
В каких условиях обычно эксплуатируются измерительные трансформаторы и какие требования к ним предъявляются?
Измерительные трансформаторы используются в различных условиях — от промышленных подстанций до распределительных сетей. Они должны выдерживать высокие нагрузки, скачки напряжения, температурные перепады и влажность. При этом обязательны высокие показатели изоляции и надежности, чтобы обеспечить безопасность и долговечность эксплуатации.
Можно ли использовать измерительные трансформаторы для систем с нестандартными параметрами напряжения или частоты?
В некоторых случаях возможно применение трансформаторов, специально разработанных для нестандартных условий, но обычно стандартные трансформаторы рассчитаны на определённые номинальные значения. При отличающихся параметрах требуется подбор оборудования с учетом специфики сети, чтобы избежать ошибок измерений и повреждений.
