Диодный мост представляет собой электрическую схему, предназначенную для преобразования переменного тока (AC) в постоянный (DC). На практике используется в большинстве источников питания, где требуется обеспечить стабильное напряжение при подключении к сети 220 В. Классическая конфигурация состоит из четырёх диодов, соединённых по определённой схеме, обеспечивающей двухполупериодное выпрямление входного сигнала.
В отличие от однополупериодного выпрямителя, мостовая схема позволяет использовать обе половины синусоиды переменного тока, что вдвое увеличивает эффективность выпрямления. При этом диоды поочерёдно пропускают ток в зависимости от полярности сигнала на входе, направляя его в нагрузку в одном и том же направлении. Это позволяет получить более стабильный выходной ток с меньшими пульсациями, особенно при использовании сглаживающего конденсатора.
Выбор диодов в мосту имеет решающее значение: они должны быть рассчитаны на ток, превышающий рабочий ток нагрузки минимум на 20–30%, а также выдерживать обратное напряжение не ниже пикового значения входного сигнала. Для сети 220 В это примерно 310 В, что требует диодов с обратным напряжением не менее 400 В, лучше – 600 В.

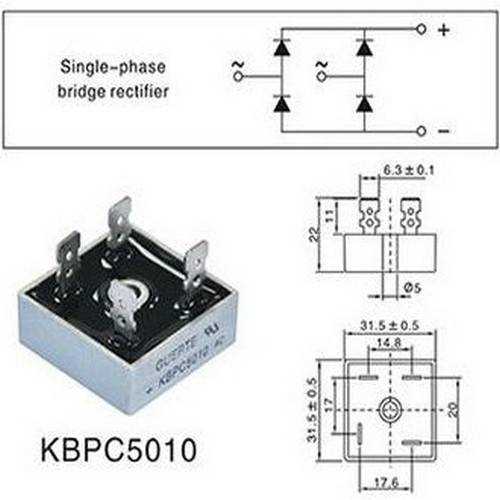

Рекомендовано применять готовые сборки диодных мостов в корпусах типа W10, KBPC или аналогичных, если проект рассчитан на компактность и надёжность. Такие компоненты упрощают монтаж и уменьшают риск ошибок в подключении. При высоких токах (выше 5 А) необходимо обеспечить эффективное охлаждение: устанавливать радиаторы или использовать теплоотводящие пасты для предотвращения теплового пробоя диодов.
Для чего нужен диодный мост в блоке питания
Диодный мост в блоке питания преобразует переменное напряжение от трансформатора в постоянное. Это ключевой элемент, обеспечивающий выпрямление переменного тока, поступающего из электросети. Без него невозможно питание большинства электронных устройств, так как микросхемы, контроллеры и цифровые компоненты работают исключительно на постоянном токе.
Выпрямление осуществляется за счёт чередующегося открытия и закрытия четырёх диодов в мостовой схеме. Когда на вход поступает положительный полупериод переменного напряжения, ток проходит через одну пару диодов. При отрицательном полупериоде – через другую, но по той же полярности на выходе. Это создаёт пульсирующее постоянное напряжение.
Такой подход обеспечивает более высокую эффективность по сравнению с однополупериодными схемами. Напряжение на выходе содержит меньший уровень пульсаций, а ток используется более равномерно. Это особенно важно при питании чувствительной электроники, где критично стабильное напряжение.
Для получения ровного постоянного тока после диодного моста устанавливаются сглаживающие конденсаторы. Они заряжаются при росте выходного напряжения и отдают энергию при его снижении, что уменьшает амплитуду пульсаций.
Диодные мосты выбираются с учётом рабочего тока и напряжения блока питания. Например, при входном напряжении 220 В и токе нагрузки 1 А подбираются диоды с прямым током не менее 1,5 А и обратным напряжением от 400 В. Важно также учитывать тепловыделение: при выпрямлении токов более 1 А диоды часто монтируются на радиаторы.

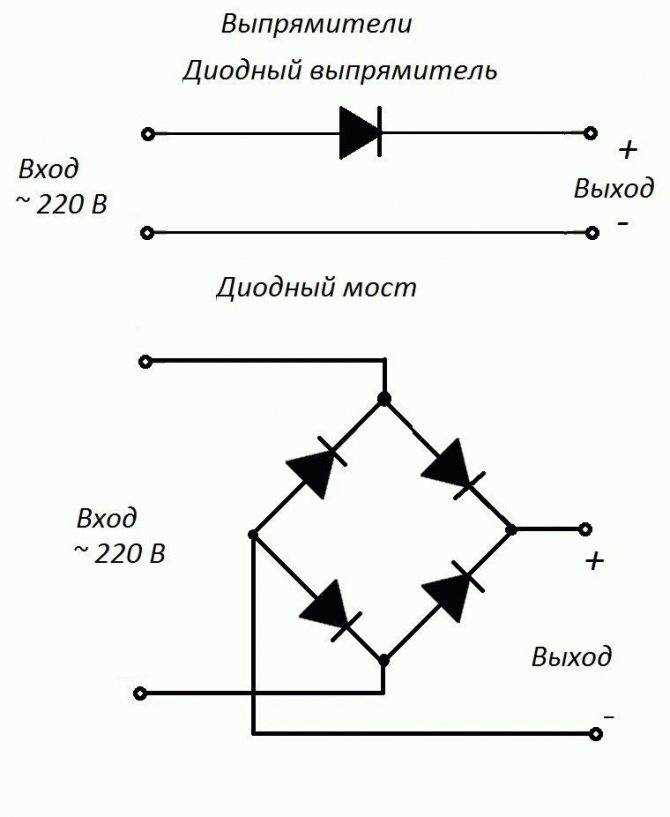

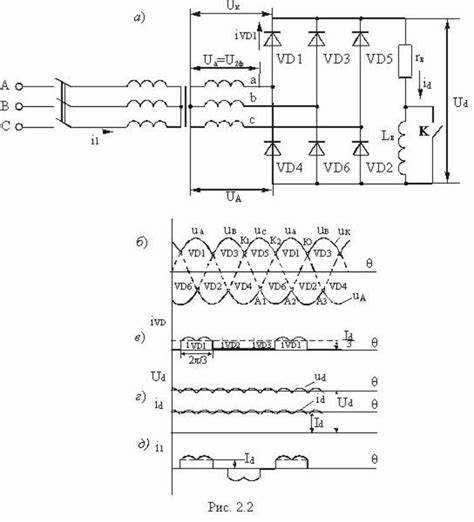

Как происходит выпрямление переменного тока через диодный мост

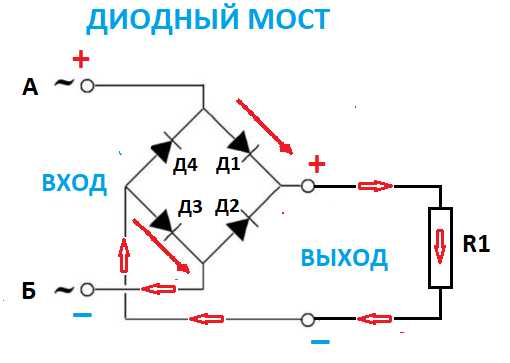

Диодный мост состоит из четырёх диодов, соединённых таким образом, чтобы обеспечить прохождение тока в одном направлении независимо от полярности входного переменного сигнала. При положительном полупериоде переменного напряжения ток проходит через первый и третий диоды, минуя второй и четвёртый, создавая ток в нагрузке в определённом направлении.
Во время отрицательного полупериода активными становятся второй и четвёртый диоды, в то время как первый и третий блокируют обратный ток. В результате направление тока через нагрузку сохраняется прежним, несмотря на изменение полярности входного напряжения.
На выходе моста формируется пульсирующее напряжение, состоящее только из положительных полупериодов. Частота пульсаций при выпрямлении синусоидального тока увеличивается вдвое относительно входной частоты. Для уменьшения уровня пульсаций применяются сглаживающие конденсаторы или LC-фильтры, подключаемые после моста.
Для снижения тепловых потерь рекомендуется использовать диоды с минимальным прямым напряжением падения, особенно в низковольтных цепях. Также важно выбирать диоды с достаточным запасом по току и обратному напряжению, превышающим амплитуду входного сигнала минимум на 20%.
Отличия однополупериодного и мостового выпрямителя
Однополупериодный выпрямитель использует один диод и задействует только положительную полуволну переменного напряжения. Это снижает эффективность: коэффициент выпрямления составляет всего около 0,318, а пульсации на выходе значительны. Такой выпрямитель применяется лишь в низкомощных схемах с невысокими требованиями к стабильности питания.
Мостовой выпрямитель состоит из четырёх диодов, подключённых по схеме Гретца, и преобразует обе полуволны входного сигнала. Он обеспечивает коэффициент выпрямления порядка 0,636, что вдвое выше по сравнению с однополупериодным аналогом. Пульсации уменьшаются, что упрощает фильтрацию. КПД значительно возрастает, особенно при нагрузке свыше нескольких ватт.
Сопротивление нагрузки в мостовой схеме распределяет ток через два диода одновременно, вызывая падение напряжения на 1,2–1,4 В (при использовании кремниевых диодов), тогда как в однополупериодной – на одном диоде, около 0,6–0,7 В. Это критично при работе с низковольтными источниками.
При разработке источников питания рекомендуется использовать мостовую схему в большинстве случаев, за исключением предельно простых приложений с ограничением по числу компонентов. Она даёт более стабильный выход, лучшую нагрузочную способность и меньшие пульсации, что упрощает фильтрацию и стабилизацию напряжения.
Как выбрать диоды для сборки диодного моста
Прямой ток выбирается исходя из максимальной нагрузки. Если потребитель рассчитан на 2 А, диоды должны иметь номинал не ниже 3 А, учитывая нагрев и пусковые токи. Популярный выбор – диоды серии 1N5408 (3 А, 1000 В) для бытовых блоков питания.
Особое внимание уделяется времени восстановления (trr). В низкочастотных схемах (50–60 Гц) можно использовать стандартные диоды. В импульсных блоках или при высокочастотной коммутации применяются быстрые и ультрабыстрые диоды – например, UF4007 вместо 1N4007.
Падение напряжения в прямом направлении (VF) влияет на тепловыделение. У кремниевых диодов оно обычно около 0.7–1 В. При большом токе это значение критично, поэтому для мощных мостов стоит рассматривать шоттки-диоды с VF около 0.3–0.4 В, например, MBR2045.
Теплоотвод и корпус также важны. Для токов выше 3 А желательно использовать диоды в корпусе TO-220 с возможностью крепления к радиатору. Это снижает риск перегрева и увеличивает срок службы схемы.
Всегда проверяй подлинность компонентов. Поддельные диоды часто не выдерживают заявленных параметров, особенно по напряжению. При покупке – проверяй маркировку и используй тестер для проверки прямого и обратного сопротивления.
Как проверить исправность диодного моста мультиметром
Для диагностики диодного моста потребуется мультиметр с функцией прозвонки диодов. Перед началом проверки необходимо полностью обесточить устройство и разрядить конденсаторы, чтобы избежать повреждения прибора.
- Установите мультиметр в режим проверки диодов (символ треугольника с полоской).
Проверка каждого диода выполняется последовательно:
Если мультиметр показывает нулевое сопротивление или «OL» в обе стороны – диод пробит или обрыв. Такой мост подлежит замене. Проверка должна исключать пайку мостов к другим компонентам, так как параллельные цепи могут исказить результат.
Почему диодный мост перегревается и как это устранить
Перегрев диодного моста возникает из-за повышенного тепловыделения, вызванного чрезмерным током, неправильным монтажом или плохим охлаждением. Основные причины и методы устранения:
- Слишком большой ток нагрузки. Если ток через диодный мост превышает его номинальный предел, кристаллы диодов перегреваются. Необходимо проверить ток нагрузки и сравнить с максимальным допустимым током моста, указанным в техническом паспорте. При необходимости заменить мост на модель с большим токовым запасом.
- Плохой тепловой отвод. Недостаточный контакт моста с радиатором или отсутствие радиатора приводит к накоплению тепла. Следует обеспечить плотное прижатие корпуса к радиатору с использованием термопасты или термопрокладок, а также увеличить площадь радиатора.
- Перегрузка из-за скачков напряжения или пиковых токов. Импульсные перегрузки вызывают кратковременный рост тепловыделения. Для защиты используйте варисторы, предохранители или стабилизаторы напряжения на входе.
- Неправильная полярность подключения. Ошибки при монтаже вызывают внутренние пробои и повышенный ток через диоды. Проверить и исправить подключение по схеме.
- Износ или повреждение диодов. Старение кристаллов или механические дефекты повышают сопротивление и нагрев. В этом случае замените мост целиком.
Для контроля температуры используйте тепловизор или контактный термометр. Температура корпуса не должна превышать 80–90 °C в рабочих условиях. Если нагрев сохраняется, примените принудительное охлаждение вентилятором или выберите мост с запасом по мощности минимум 20%.

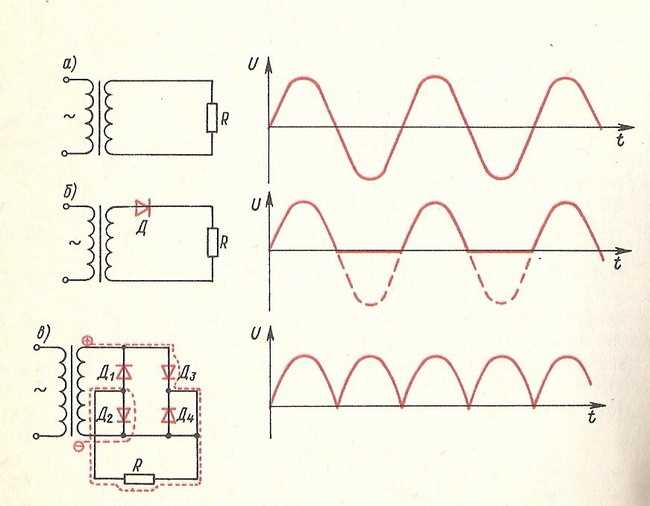

Влияние диодного моста на пульсации выходного напряжения
Диодный мост преобразует переменное напряжение в пульсирующее постоянное, уменьшая частоту пульсаций по сравнению с однонаправленным выпрямителем. При стандартной сети 50 Гц выходное пульсирующее напряжение диодного моста имеет частоту 100 Гц, что сокращает амплитуду пульсаций в два раза.
Амплитуда пульсаций определяется сопротивлением нагрузки и параметрами фильтрующих компонентов. Без конденсатора пульсации достигают 30–50% от амплитуды постоянного напряжения. С подключением электролитического конденсатора емкостью от 1000 мкФ на 100 В пульсации снижаются до 5–10%.
Реальный коэффициент пульсаций зависит от времени заряда-конденсатора, который ограничивается внутренним сопротивлением диодов и источника переменного напряжения. Диодный мост увеличивает суммарное прямое падение напряжения (обычно 1,4 В для кремниевых диодов), что влияет на минимальное выходное напряжение и форму пульсаций.
Для уменьшения пульсаций рекомендуется использовать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и увеличивать емкость фильтра, учитывая допустимый ток зарядного импульса. При больших нагрузках необходим параллельный монтаж нескольких конденсаторов или добавление LC-фильтров.
Диодный мост не устраняет полностью пульсации, однако повышает их частоту, что упрощает фильтрацию. Выбор диодов с быстрым восстановлением снижает переходные процессы и шумы, минимизируя дополнительные колебания напряжения.
Как собрать диодный мост на плате своими руками
Для сборки диодного моста потребуется четыре кремниевых диода с одинаковыми параметрами, например 1N4007 (максимальное обратное напряжение 1000 В, прямой ток до 1 А). Рекомендуется использовать диоды в корпусе DO-41 для удобства монтажа на плату.
Соблюдайте полярность диодов: катод обозначается полосой на корпусе и должен быть направлен правильно согласно схеме моста. Неправильная полярность приведёт к отказу схемы.
Припаивайте диоды паяльником с мощностью 30–40 Вт, избегая перегрева – не более 3 секунд на каждый контакт. Используйте флюс на основе колофонии для улучшения качества пайки и предотвращения окисления.
Тестируйте собранный мост, подавая на вход переменное напряжение низкого уровня и измеряя на выходе постоянное напряжение с помощью вольтметра. Ожидаемый результат – пульсирующее постоянное напряжение с амплитудой около 0,9 от амплитуды входного переменного напряжения.
Вопрос-ответ:
Для чего нужен диодный мост в электрических цепях?
Диодный мост применяется для преобразования переменного тока в постоянный. Он выпрямляет переменное напряжение, обеспечивая ток одного направления на выходе, что необходимо для питания различных устройств и электроники.
Как работает диодный мост при подключении к источнику переменного тока?
Диодный мост состоит из четырёх диодов, которые подключены таким образом, что в течение каждого полупериода переменного тока поочерёдно открываются и закрываются определённые диоды. Это позволяет токам течь только в одном направлении через нагрузку, создавая пульсирующий постоянный ток на выходе.
Какие преимущества у диодного моста по сравнению с другими способами выпрямления?
Диодный мост обеспечивает более стабильное выпрямление по сравнению с однонаправленным диодом, поскольку использует обе полуволны переменного сигнала. Это приводит к меньшим пульсациям на выходе и более эффективной работе источника питания.
Почему диодный мост состоит именно из четырёх диодов, а не меньше?
Конструкция из четырёх диодов позволяет использовать обе полуволны переменного тока для выпрямления, что невозможно при меньшем количестве диодов. Такая схема обеспечивает непрерывный ток одного направления на нагрузке, повышая стабильность и снижая пульсации выходного напряжения.
