Плакат «Стой! Напряжение» относится к категории предупредительных знаков, регулируемых ГОСТ 12.4.026-2015. Его основная задача – однозначное информирование персонала о наличии опасного напряжения в зоне работы. Установка осуществляется в точках, где возможно случайное прикосновение к токоведущим частям или проникновение в зону, находящуюся под напряжением выше 50 В переменного или 120 В постоянного тока.
По ГОСТ, знак размещается строго на границах охраняемой зоны: на дверцах шкафов распределительных устройств, щитов, кожухов оборудования, а также на переносных и стационарных ограждениях. Высота установки – в пределах прямой видимости, обычно на уровне глаз – от 1600 до 1800 мм от уровня пола или земли.
При размещении вблизи временных установок, например при ремонтных работах, плакат закрепляется непосредственно на переносных ограждениях, изолирующих штангах или тросах. Он должен быть устойчив к воздействию внешней среды, включая влажность и ультрафиолетовое излучение, если установка проводится на открытом воздухе. Рекомендуется использовать плакаты из ПВХ или ламинированного картона с устойчивой печатью.
ГОСТ также требует исключить неоднозначность восприятия – на одном участке не должно быть дублирующих или конкурирующих знаков. Плакат «Стой! Напряжение» устанавливается исключительно в тех точках, где существует реальная угроза поражения электрическим током, а не для общего напоминания о мерах безопасности.

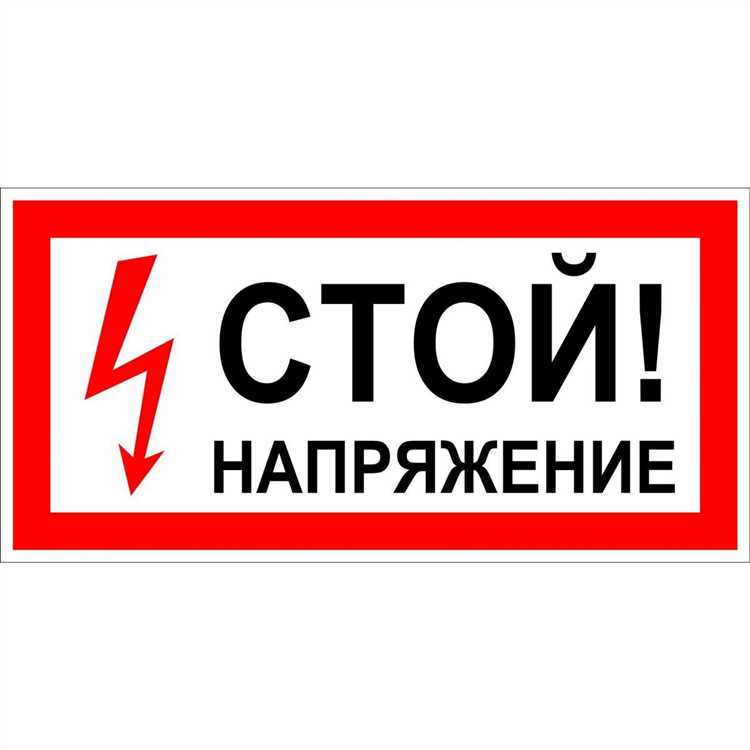

Место установки плаката «Стой! Напряжение» по ГОСТ
Плакат «Стой! Напряжение» по ГОСТ 12.4.059-89 размещается непосредственно на ограждениях или элементах электроустановок под напряжением выше 50 В переменного и 120 В постоянного тока, доступных для прикосновения персонала.
Обязательная точка установки – входы в помещения с электрооборудованием и на двери распределительных щитов, где присутствует опасное напряжение. Знак располагается на высоте 1,5–1,7 м от уровня пола для оптимальной видимости.
Если токоведущие части не защищены ограждениями, плакаты размещают на стойках, опорах или изоляторах на доступных участках с обеих сторон. При нескольких точках доступа плакаты устанавливаются у каждой из них.
В электроустановках с переменным напряжением выше 1000 В дополнительно применяют предупредительные знаки на ограждениях вокруг зоны опасности с повторным закреплением через 10–15 м.
Размеры и цветовая схема плаката должны соответствовать ГОСТ: красная надпись на белом фоне, размер не менее 210×105 мм. Материал знака обязателен к стойкости к внешним воздействиям, включая влагу и ультрафиолет.
Плакат не устанавливается на отключённые и заземлённые части оборудования, а также на безопасные ограждения. Демонтаж знаков проводится после полной изоляции опасных элементов и завершения работ.
ГОСТы, регламентирующие применение плаката «Стой! Напряжение»
Плакат «Стой! Напряжение» применяется согласно требованиям ГОСТ 12.4.026-2015, который устанавливает правила оформления и размещения знаков безопасности на предприятиях с электроустановками.
Согласно пунктам 5.1 и 5.2 данного стандарта, плакат должен быть установлен на видном месте у входов в зоны с опасным напряжением, а также на электрощитах и электроустановках, где существует риск поражения электрическим током.
Размеры и цветовая гамма плаката определяются ГОСТом 12.4.026-2015: фон – красный, надпись – белая, шрифт разборчивый, высота символов не менее 30 мм. Материал изготовления должен обеспечивать долговременную эксплуатацию при температуре от -40 °C до +50 °C и устойчивость к ультрафиолету и влаге.
Важным требованием является уровень освещенности места установки плаката – не менее 50 лк для четкой видимости в дневное время и наличие подсветки в темное время суток, что регламентируется приложением А ГОСТа 12.4.026-2015.
ГОСТ Р 12.2.143-2009 дополняет требования по размещению предупреждающих знаков в электроустановках напряжением свыше 1000 В, где плакат «Стой! Напряжение» обязателен вблизи открытых токоведущих частей.
Для промышленных объектов ГОСТ 21.1101-2013 предписывает закрепление таких плакатов на высоте от 1,5 до 2 метров от пола, обеспечивая видимость без препятствий с любых направлений подхода.
Несоблюдение данных норм ведет к административным штрафам и повышенному риску производственных травм, поэтому строгое следование ГОСТам при выборе и размещении плаката является обязательным.
Требования к размещению плаката на электроустановках до 1000 В
Плакат «Стой напряжение!» необходимо размещать в местах с постоянным доступом для обслуживающего персонала и эксплуатирующих лиц. Он должен быть четко виден при подходе к электроустановке и размещён на уровне глаз, обычно на высоте от 1,5 до 2 метров.
Основные требования к размещению плаката на электроустановках до 1000 В:
- Плакат крепится на дверях или на корпусах электрооборудования, непосредственно у входа в помещение с электроустановкой или на щитах управления.
- Расстояние от плаката до оборудования должно исключать возможность случайного касания токоведущих частей, сохраняя при этом визуальную доступность.
- Плакат не должен перекрываться элементами конструкции, кабелями, наклейками или другими маркировками.
- В помещениях с несколькими электроустановками плакаты размещают у каждой из них либо на едином щите с общим доступом, если расстояния между объектами не превышают 3 метров.
- Запрещается размещать плакаты на поверхности, подверженной загрязнению или повреждениям, которые могут снизить читаемость.
- Плакаты должны быть выполнены из материалов, устойчивых к воздействию влаги, масел и температур в пределах эксплуатационных норм электроустановки.
Важное дополнение – плакаты должны регулярно проверяться на сохранность и читаемость, а при необходимости заменяться без задержек.

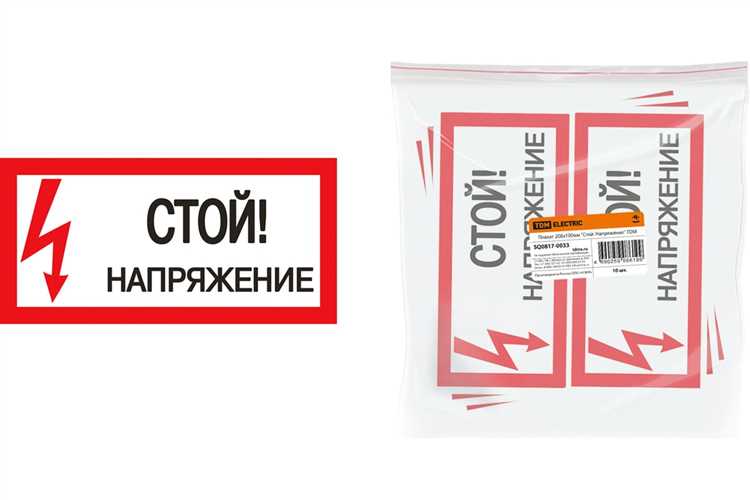

Порядок установки плаката при работах в распределительных устройствах
Плакат «Стой, напряжение!» должен быть установлен непосредственно на вводах и элементах распределительного устройства, где проводятся работы с напряжением. Расположение плаката необходимо обеспечить на уровне визуального контакта исполнителей с оборудованием, чтобы он был заметен с расстояния не менее 1 метра.
Перед началом работ ответственный за электрохозяйство обязан проверить отсутствие напряжения и закрепить плакат на доступных частях корпуса или на отдельной подставке, если конструкция оборудования не позволяет закрепить его непосредственно на корпусе.
Плакат фиксируется с помощью неразрушающих креплений: пластиковых стяжек, магнитов или специальных держателей, которые исключают повреждение изоляции и обеспечивают прочное удержание даже при вибрации или ветровой нагрузке.
При смене места работы плакат необходимо оперативно демонтировать и перенести на новое рабочее место до начала операций. Повторное использование плаката допускается только при отсутствии повреждений и четкости текста.
При работе на нескольких участках одновременно плакаты устанавливаются на каждый участок, где существует риск прикосновения к токоведущим частям. Минимальное количество плакатов – один на каждую точку возможного контакта с напряжением.
Запрещается перекрывать плакат другими объектами, а также размещать его в местах с недостаточной освещённостью. В темное время суток рекомендуется дополнительно освещать зону с установленным плакатом.
В случае повреждения или загрязнения плакат подлежит немедленной замене. Ответственность за состояние и корректное размещение плаката несет руководитель работ или лицо, назначенное приказом.

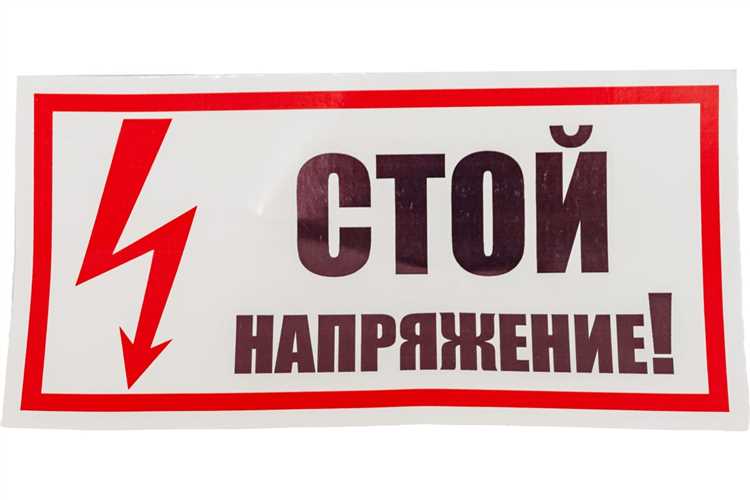

Размещение плаката на временных и переносных заземлениях
Плакат «Стой напряжение» устанавливается непосредственно на временных и переносных заземлениях в местах их крепления или крепления к объекту, где обеспечивается максимальная видимость для персонала. Согласно требованиям ГОСТ, плакат должен располагаться таким образом, чтобы его нельзя было закрыть или снять без нарушения целостности заземления.
Оптимальное место размещения – на стойках или скобах заземления, ближе к точке контакта с электрооборудованием, но не менее 0,5 метра от заземляющего проводника, чтобы избежать механических повреждений. Плакат фиксируется прочными средствами крепления, исключающими случайное смещение или падение в процессе работы.
Высота установки плаката должна обеспечивать его устойчивое восприятие в зоне движения и работы персонала, рекомендуемый диапазон – от 1,4 до 1,8 метра от уровня пола или земли. Это исключает необходимость наклоняться или подниматься для прочтения, что повышает безопасность и оперативность реакции.
При использовании переносных заземлений на гибких кабелях плакат фиксируется на корпусе или изоляционном элементе заземления, где отсутствует воздействие агрессивных факторов (влага, пыль, масла), способных повредить изображение и текст. Материал плаката должен сохранять читаемость в температурном диапазоне от –40°С до +50°С.
Если временное заземление устанавливается на металлических конструкциях, плакат размещается на отдельной изоляционной подложке, предотвращающей коррозию и обеспечивающей стабильную фиксацию. Не допускается установка плаката на подвижных элементах, которые могут изменять положение заземления без дополнительной проверки безопасности.

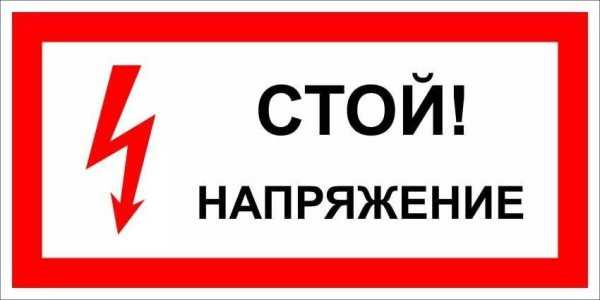

Особенности установки в закрытых электроустановках и щитовых
Плакат «Стой напряжение» в закрытых электроустановках и щитовых монтируется в непосредственной близости от оборудования с повышенным напряжением. Размещение должно обеспечивать максимальную видимость для обслуживающего персонала при работе с электрощитами и распределительными устройствами.
Требования к месту установки:
- Плакат размещают на внутренней стороне дверцы щита или на стене рядом с входом в электроустановку, на высоте 1,5–1,7 м от уровня пола.
- Расположение должно исключать заслонение плаката оборудованием, проводами или шкафами.
- В помещениях с недостаточным освещением дополнительно требуется установка источника света, обеспечивающего яркость не менее 150 лк на поверхность плаката.
- Плакат фиксируют с помощью надежных крепежных элементов, предотвращающих возможность случайного снятия или повреждения.
- Поверхность монтажа должна быть ровной и чистой, исключающей скольжение и деформацию плаката.
Дополнительно учитываются особенности эксплуатации щитов с частым открытием дверей:
- Плакат должен выдерживать механические воздействия, включая вибрации и удары.
- При наличии стеклянных дверей плакат размещается внутри щита, обращённый к оператору.
- При использовании многосекционных щитов рекомендуется устанавливать по одному плакату на каждую секцию с напряжением выше 1000 В.
При соблюдении данных требований обеспечивается высокая эффективность предупреждения и снижается риск электротравм в закрытых электроустановках и щитовых.

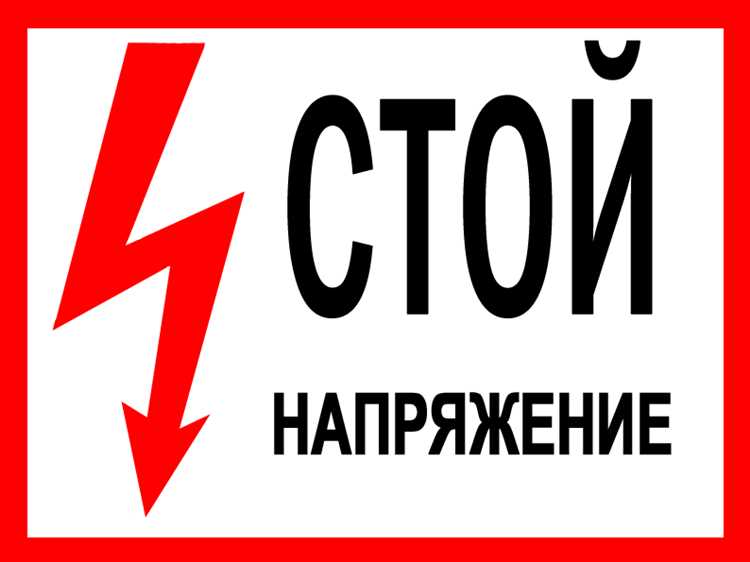

Места крепления плаката на воздушных линиях электропередачи
Плакат «Стой! Напряжение!» устанавливается на опорах воздушных линий электропередачи (ВЛ), где существует риск электрического контакта или приближения к токоведущим частям.
На деревянных опорах плакат размещается на уровне доступном для визуального восприятия, обычно на высоте 1,5–2 метра от земли, с лицевой стороны, обращенной к возможным местам подхода персонала или техники.
На металлических опорах плакат закрепляется на горизонтальных или вертикальных элементах конструкции, где обеспечивается надежная фиксация и защита от ветровой нагрузки. Крепление осуществляется с применением металлических хомутов или специальных крепежных элементов, не нарушающих электрическую изоляцию.
Для промежуточных опор ВЛ плакаты фиксируются с обеих сторон трассы, если линия проходит через участки с ограниченным доступом или высокой проходимостью. В местах пересечения с дорогами, тропами или территориями с интенсивным движением людей плакаты должны быть расположены на уровне глаз и выдерживать атмосферные воздействия.
При монтаже плакатов на опорах ВЛ напряжением выше 1 кВ необходимо соблюдать требования ГОСТ 12.4.026 и нормативов по охране труда, а также использовать средства индивидуальной защиты.
В зонах прохода под ВЛ с напряжением 10 кВ и выше плакаты располагают с каждой стороны прохода, закрепляя их так, чтобы исключить возможность самопроизвольного смещения или повреждения при эксплуатации и обслуживании линии.
В случае установки плакатов на подвесных элементах ВЛ, крепеж должен обеспечивать отсутствие механических повреждений изоляционных частей и исключать возможность замыкания цепи.

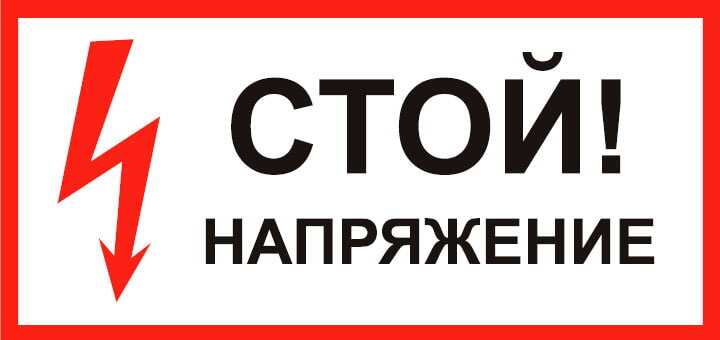

Типовые ошибки при установке плаката и способы их предотвращения
Основная ошибка – размещение плаката «Стой напряжение» вне зоны видимости персонала, например, слишком высоко или за препятствиями. По ГОСТ плакат должен быть установлен на уровне глаз, на расстоянии не более 1,5 метра от возможного источника напряжения.
Некорректный выбор места приводит к снижению эффективности предупреждения. Плакат нельзя крепить на подвижных элементах или временных конструкциях, так как это может вызвать его повреждение или смещение.
Еще одна распространенная ошибка – использование поврежденных или загрязненных плакатов. Они теряют контраст и читаемость, что противоречит требованиям ГОСТ по четкости и долговечности изображения. Рекомендуется регулярно проверять состояние плакатов и при необходимости заменять их на новые.
Нарушение цветового оформления и размеров символов также снижает информативность. ГОСТ требует точного соответствия цветов и шрифтов, чтобы информация была однозначной и легко воспринималась. Несоблюдение этих параметров недопустимо.
Ошибка – установка плаката вне пределов опасной зоны, либо слишком далеко от объекта, где существует риск поражения электрическим током. Плакат должен располагаться непосредственно в местах, где возможен контакт с токоведущими частями.
Для предотвращения ошибок важно составить схему размещения предупреждающих знаков с учетом планировки объекта и маршрутов сотрудников. Обязательна проверка соответствия установки нормам ГОСТ и регулярный контроль технического состояния плакатов.
Вопрос-ответ:
Где именно должен размещаться плакат «Стой напряжение» согласно ГОСТ?
Плакат «Стой напряжение» должен располагаться на видном месте у входа в зону с высоким напряжением, чтобы работники и посторонние лица могли сразу его заметить. Чаще всего его устанавливают на воротах, ограждениях или у щитов с электрооборудованием. Главное — обеспечить отсутствие препятствий, которые могли бы скрыть плакат от взгляда.
Можно ли устанавливать плакат «Стой напряжение» внутри помещения?
Да, допускается размещение плаката внутри помещений, где находится электрооборудование с опасным напряжением. Обычно это коридоры, технические комнаты или помещения с распределительными щитами. Важно, чтобы плакат был размещён на уровне глаз и хорошо освещался, чтобы предупреждение не осталось незамеченным.
Какие требования к размеру и цвету плаката «Стой напряжение» согласно ГОСТ?
Размер и цвет плаката регламентируются стандартом. Обычно плакат имеет красный фон с белой или чёрной надписью, чтобы максимально выделяться на общем фоне. Размеры могут варьироваться, но чаще всего используется формат, позволяющий тексту быть хорошо читаемым с расстояния нескольких метров. Точное соблюдение цветовой гаммы и размеров гарантирует хорошую видимость и понятность сигнала.
Что делать, если место для установки плаката «Стой напряжение» ограничено по площади?
Если пространство для размещения плаката ограничено, его можно установить на наиболее заметном участке, например, рядом с дверью или на стойке ограждения. При необходимости допускается использовать несколько меньших по размеру знаков, которые суммарно передадут нужное предупреждение. Главное — сохранить читаемость и предупредительный эффект.
Можно ли использовать электронные табло вместо классического плаката «Стой напряжение»?
ГОСТ не запрещает использование электронных табло при условии, что они соответствуют требованиям по видимости и надёжности. Электронные знаки должны постоянно отображать предупреждение и иметь резервное питание, чтобы не выключались в случае отключения электроэнергии. Однако классический плакат остаётся более простым и надёжным способом предупреждения в большинстве случаев.
Где именно должен располагаться плакат «Стой напряжение» согласно ГОСТ?
Плакат «Стой напряжение» устанавливается на видном месте у входа в зону с повышенным напряжением, например, на ограждениях, воротах или дверях электроустановок. Согласно требованиям ГОСТ, он должен быть размещён так, чтобы предупреждение было хорошо заметно для всех, кто приближается к опасной зоне, обеспечивая своевременное информирование о возможной опасности.
