Выбор гофры для наружной прокладки кабеля требует учёта уровня защиты от влаги, механических повреждений и ультрафиолетового излучения. Для уличных условий рекомендуются гофры с классом защиты не ниже IP67, обеспечивающие полную водонепроницаемость и пыленепроницаемость.
Материал гофры играет ключевую роль: полиэтилен и ПВХ обладают стойкостью к температурным колебаниям от –40 до +80 °C и устойчивы к химическим воздействиям, а армированные модели выдерживают значительные механические нагрузки. При выборе диаметра учитывайте суммарное сечение кабелей с запасом 20–30% для удобства монтажа и предотвращения перегрева.
Обязательно обращайте внимание на наличие УФ-стабилизаторов в составе гофры – это увеличивает срок службы на открытом воздухе до 10 и более лет. При прокладке в земле или под асфальтом используйте гофры с дополнительным защитным покрытием или металлорукав с гофрой внутри для повышения прочности и долговечности.

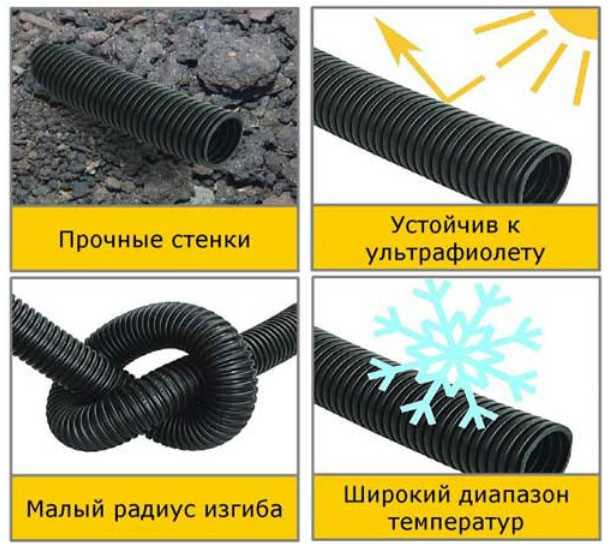

Материалы гофры и их устойчивость к ультрафиолету
Наиболее распространённые материалы гофр, применяемых для наружной прокладки кабеля, – полиэтилен (ПЭ), поливинилхлорид (ПВХ) и полиуретан (ПУ). Их стойкость к ультрафиолету (УФ) определяется химической структурой и добавками стабилизаторов.
Полиэтилен (ПЭ) – имеет среднюю УФ-устойчивость, быстро разрушается под воздействием прямого солнечного света без дополнительной защиты. Для уличного применения выпускается с добавлением углеродных или сажевых стабилизаторов, повышающих срок службы до 5–7 лет. Без этих стабилизаторов ПЭ гофра может трескаться и становиться хрупкой уже через 1–2 года эксплуатации.
Поливинилхлорид (ПВХ) отличается повышенной устойчивостью к УФ-излучению за счёт встроенных УФ-стабилизаторов. Гофры из ПВХ сохраняют эластичность и прочность более 7–10 лет при постоянном воздействии солнечного света. Однако в холодном климате ПВХ становится менее гибким, что важно учитывать при выборе материала для наружной прокладки.
Полиуретан (ПУ) обладает наивысшей УФ-стабильностью из всех трёх материалов. Гофры из ПУ не теряют механических свойств и цвета при многолетнем воздействии ультрафиолета. Этот материал предпочтителен для агрессивных климатических условий и обеспечивает долговечность более 10 лет, но стоит дороже ПЭ и ПВХ.
Для повышения УФ-устойчивости на гофру наносят специальные покрытие или окрашивают в тёмные оттенки, что снижает фотодеградацию. При выборе гофры для улицы необходимо уточнять наличие в составе материала УФ-стабилизаторов и ориентироваться на гарантийный срок эксплуатации производителя, особенно в регионах с интенсивным солнечным излучением.
Выбор диаметра гофры под сечение кабеля
Диаметр гофры определяется сечением и количеством кабелей, которые планируется в ней прокладывать. Для одного одножильного кабеля к сечению добавляют запас на свободное размещение и возможность легкой протяжки.
Основные рекомендации по выбору диаметра:
- Для кабеля с сечением 1,5 мм² минимальный внутренний диаметр гофры – 16 мм.
- Для кабеля 2,5 мм² оптимален диаметр 20 мм.
- Кабели 4 мм² и 6 мм² требуют гофру с диаметром от 25 мм.
- При прокладке нескольких кабелей суммируйте их сечения и увеличивайте диаметр гофры не менее чем на 20% от полученного значения для предотвращения перегиба и механического повреждения.
Важно учесть, что слишком маленький диаметр гофры затруднит протяжку и повысит риск повреждения изоляции. Недопустимо, чтобы кабель плотно прилегал к стенкам гофры.
При выборе ориентируйтесь не на внешний, а на внутренний диаметр гофры, так как он определяет свободное пространство для кабеля.
- Измерьте диаметр или суммарное сечение кабелей.
- Добавьте 20-30% для запаса на гибкость и свободное размещение.
- Выберите гофру с внутренним диаметром, соответствующим полученному значению.
Для внешних условий предпочтительнее выбирать гофру с запасом по диаметру, чтобы снизить напряжение на кабель при температурных расширениях и вибрациях.

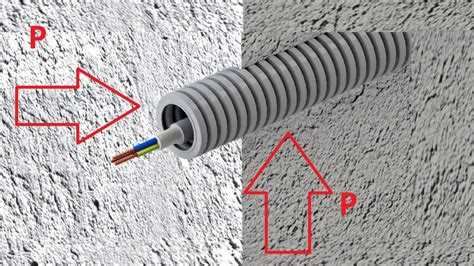

Степень защиты IP и влияние на выбор гофры
Если гофра устанавливается в местах с возможным прямым воздействием сильного дождя или кратковременного погружения, следует выбирать изделия с классом не ниже IP67. Они обеспечивают герметичность, препятствуя проникновению влаги даже при временном погружении на глубину до 1 метра.
Для особо агрессивных условий – постоянного воздействия воды или химикатов – рекомендована гофра с защитой IP68, рассчитанная на длительное погружение и выдерживающая механические воздействия, характерные для улицы.
При выборе учитывайте, что заявленный класс IP должен соответствовать не только материалу гофры, но и конструкции соединительных элементов – муфт и заглушек. Некачественные стыки снижают общую степень защиты и сокращают срок службы.
Оптимальный выбор – гофра из полиэтилена или ПВХ с усиленными армирующими слоями, имеющая сертификацию IP67 или выше. Такой продукт не только защищает кабель от влаги и пыли, но и устойчив к ультрафиолету и температурным перепадам, что критично для уличных условий.

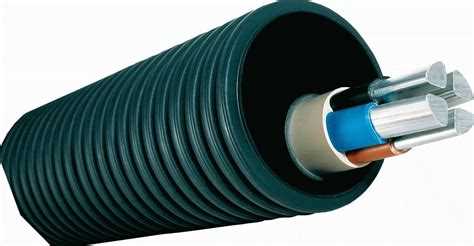

Температурные диапазоны эксплуатации уличной гофры
Уличная гофра должна сохранять гибкость и прочность при экстремальных температурах. Обычно допустимый рабочий диапазон колеблется от -40°C до +90°C. Для материалов на основе полиэтилена или ПВХ верхний предел редко превышает +70…+80°C, тогда как термостойкие полиамиды выдерживают до +105°C.
При температурах ниже -40°C пластиковые гофры становятся хрупкими и подвержены растрескиванию. Для северных регионов рекомендуются гофры с добавками, повышающими морозостойкость, или силиконовые варианты, выдерживающие до -60°C.
Высокие температуры воздействуют на материал, вызывая размягчение и деформацию, особенно под прямыми солнечными лучами. Рекомендуется выбирать гофру с УФ-стабилизаторами и термоустойчивыми добавками для эксплуатации в зонах с интенсивным нагревом.
Если кабель прокладывается в местах с резкими суточными колебаниями температуры, выбирайте гофру с расширенным диапазоном эластичности, чтобы избежать микротрещин и преждевременного износа.
При монтаже учитывайте, что временные скачки температуры выше максимально допустимых значений могут повредить гофру. Рекомендуется использовать дополнительную защиту, например, термошланги или металлические короба в особо горячих зонах.
Гофра с дополнительной механической защитой: когда она нужна
Гофра с усилением из металла или армированной пластмассы необходима в местах с повышенным риском механических повреждений. Это актуально при прокладке кабеля вблизи строительных конструкций с возможностью контакта с острыми краями, при проходах через металлические короба, а также в промышленных зонах с вибрацией и ударными нагрузками.
Для защиты от раздавливания и перегибов выбирают гофру с толщиной стенки от 2 до 5 мм и встроенным металлическим каркасом, обеспечивающим сохранение формы. Армированные варианты выдерживают удары с силой до 500 Н и температуру от -40 до +90 °C, что расширяет область применения на улице в условиях сурового климата.
При необходимости дополнительной защиты от грызунов и агрессивных воздействий окружающей среды применяют гофру с внешним покрытием из полиуретана или ПВХ. Такой материал обеспечивает стойкость к ультрафиолету и химическим реагентам, увеличивая срок службы кабеля до 10 лет без дополнительных мер.
Выбор гофры с механической защитой целесообразен при прокладке силовых и информационных кабелей в местах с интенсивным движением транспорта или людей, где вероятность повреждений повышена. В этих условиях применение стандартных пластиковых гофр приводит к частым поломкам и необходимости ремонта.

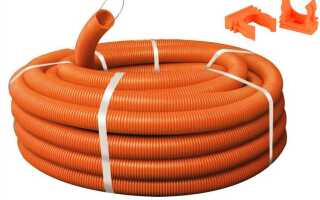

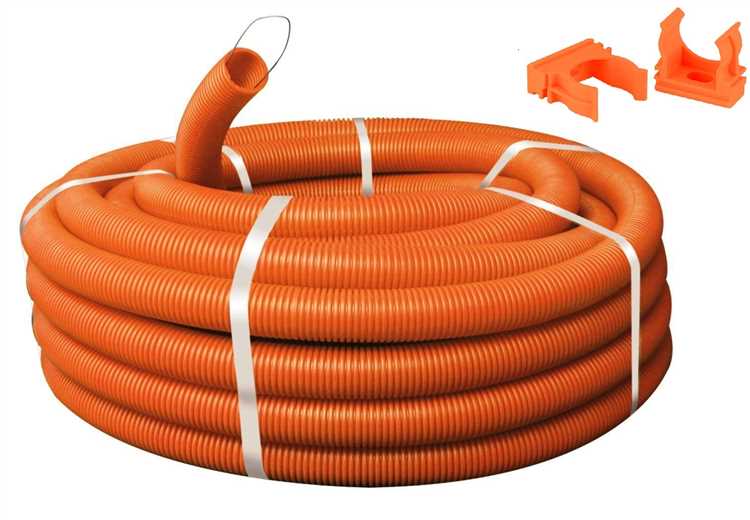

Методы крепления гофры на фасадах и в земле
Выбор способа крепления гофры зависит от условий эксплуатации, типа поверхности и глубины прокладки. На фасадах применяют жёсткие фиксаторы, а для подземных участков – защитные трубные системы с крепежом.
- Крепление на фасадах:
- Пластиковые хомуты с шурупами. Применяются для фиксации гофры диаметром до 32 мм. Хомуты устанавливают с шагом 30–40 см для предотвращения провисания.
- Металлические скобы. Используются на бетонных и кирпичных стенах, обеспечивают жёсткую фиксацию, устойчивую к ветровой нагрузке и вибрациям.
- Крепеж с дюбелями. При монтаже в кирпич или бетон применяют дюбели с шурупами, обеспечивающие надёжное удержание и возможность демонтажа.
- Крепёж на монтажную ленту. Используется для временных установок, не рекомендуются для длительной эксплуатации на улице из-за низкой устойчивости к ультрафиолету.
- Крепление гофры в земле:
- Прокладка внутри ПНД труб. Гофру размещают внутри полиэтиленовых труб с диаметром на 10–15% больше, чем гофра, чтобы обеспечить свободное перемещение и защиту от механических повреждений.
- Укладка в траншею с песчаной подсыпкой. Для предотвращения повреждений гофру помещают на слой песка толщиной не менее 10 см, сверху тоже засыпают песком до 10 см перед засыпкой грунтом.
- Фиксация зажимами на пластиковых трубах. При длинных участках с уклоном применяют специальные клипсы для предотвращения смещения внутри защитной трубы.
- Глубина прокладки не менее 60 см для защиты от механических нагрузок и промерзания. В районах с сильными морозами рекомендуется увеличивать глубину до 80 см.
При монтаже следует избегать острых изгибов гофры (радиус изгиба должен быть не менее 10-кратного диаметра трубы), чтобы не снижать её защитные свойства и не создавать препятствий для протягивания кабеля.
Гофра с герметичными муфтами: виды и особенности
Гофра с герметичными муфтами предназначена для защиты кабелей от влаги, пыли и механических повреждений при прокладке на улице. Герметичные муфты обеспечивают плотное соединение гофр, препятствуя проникновению воды и грязи внутрь конструкции.
Основные виды гофр с герметичными муфтами: полиэтиленовые (ПЭ), поливинилхлоридные (ПВХ) и металлические с резиновыми уплотнителями. Полиэтиленовые гофры характеризуются высокой гибкостью и стойкостью к ультрафиолету, подходят для прокладки в грунте и на открытом воздухе. ПВХ-исполнения дешевле, но имеют ограниченный температурный диапазон эксплуатации (-15…+60 °C) и уступают по устойчивости к ультрафиолету.
Металлические гофры с герметичными муфтами обычно выполнены из нержавеющей стали или оцинкованной стали и снабжены резиновыми или силиконовыми уплотнителями. Они обеспечивают максимальную механическую защиту и влагозащиту, выдерживают температуры от -50 до +150 °C, рекомендованы для особо агрессивных условий и длительного срока службы.
Муфты бывают разъемными и неразъемными. Разъемные позволяют быстро монтировать и демонтировать кабель без повреждения, что важно при необходимости частого обслуживания. Неразъемные муфты создают более надежное герметичное соединение, их выбирают для постоянной установки с высокой степенью защиты (IP67 и выше).
При выборе гофры с герметичными муфтами обращайте внимание на степень защиты IP, материал уплотнителей (силикон предпочтительнее резины для широкого температурного диапазона), а также соответствие диаметра гофры с диаметром кабеля. Неправильный подбор диаметра приводит к снижению герметичности и сокращению срока службы кабельной защиты.
Оптимальная длина сегментов гофры с муфтами – от 1 до 3 метров. Более длинные секции сложнее герметизировать, а короткие увеличивают количество соединений и риск протечек. Рекомендуется дополнительно применять уплотнительную ленту или герметик при монтаже для повышения влагостойкости.
Срок службы и критерии износа уличной гофры
Средний срок службы качественной уличной гофры из ПНД (полиэтилена низкого давления) составляет 20–25 лет при соблюдении условий эксплуатации. Для моделей из ПВХ он ниже – около 10–15 лет. УФ-стабилизаторы, добавленные в состав, увеличивают устойчивость к солнечному излучению и напрямую влияют на срок службы.
Основные признаки износа: потеря гибкости, растрескивание на изгибах, побеление или потемнение поверхности, появление продольных разрывов. При сильном старении материал теряет эластичность и начинает крошиться при механическом воздействии.
Критическим фактором ускоренного износа является прямое воздействие солнечных лучей без защитного кожуха. Также стоит учитывать перепады температур: при резком снижении до -30 °C гофра низкого качества становится хрупкой. Постоянное сдавливание, движение грунта и вибрации также ускоряют износ, особенно если гофра не была уложена с соблюдением минимального радиуса изгиба.
Для продления срока службы рекомендуется использовать гофру с двойной стенкой и маркировкой UV, указывающей на устойчивость к ультрафиолету. Также важна глубина укладки: при монтаже ниже уровня промерзания риск механических повреждений снижается.
Вопрос-ответ:
Какая гофра выдерживает прямое попадание влаги и подходит для прокладки по земле?
Для прокладки на открытом воздухе и особенно по земле подойдёт гофра с высоким классом защиты — не ниже IP67. Такая труба устойчива к влаге, не пропускает пыль и выдерживает кратковременное погружение в воду. Лучше всего выбирать модели из ПНД (полиэтилена низкого давления) с утолщённой стенкой и гладкой внутренней поверхностью. Также желательно, чтобы гофра имела двойную стенку и была армирована – это обеспечит ей прочность при механическом воздействии и устойчивость к морозам.
Можно ли использовать обычную ПВХ-гофру для улицы, если она стоит дешевле?
Использовать ПВХ-гофру на улице можно только в закрытых или частично защищённых местах, например, под навесом. При прямом воздействии ультрафиолета и перепадах температур ПВХ быстро стареет, становится хрупким и может потрескаться. Поэтому на открытом воздухе лучше отказаться от этого варианта, несмотря на его цену. Пригодные для улицы материалы — это чаще всего полиэтилен или полиамид с добавками, устойчивыми к УФ-лучам и низким температурам.
На что смотреть при выборе диаметра гофры для уличного кабеля?
Выбор диаметра зависит от сечения и количества кабелей, которые планируется укладывать. Кабель должен свободно входить в гофру, без усилий, с запасом примерно 30–40% от внутреннего объёма трубы. Это нужно для удобства протяжки, циркуляции воздуха и возможности заменить провод без демонтажа гофры. Например, для одного кабеля сечением 3×2,5 мм² часто берут гофру внутренним диаметром 20 мм. Если кабелей несколько, берут 25 мм и выше. Также учитывайте, что чем длиннее маршрут, тем легче должна быть протяжка — а значит, внутреннее пространство трубы должно быть свободнее.
Как понять, что гофра рассчитана именно на уличное использование?
На упаковке или в техническом паспорте указывается температурный диапазон эксплуатации, устойчивость к ультрафиолету и степень защиты от влаги. Для улицы подходит гофра с допустимой температурой от -40 до +90 °C и пометкой UV или UV-resistant — она не разрушится под солнцем. Также гофра должна быть сертифицирована для наружного применения — это может быть отмечено как «для наружного монтажа» или «для уличной прокладки». Если таких характеристик нет — это, скорее всего, модель для внутренней прокладки.
Нужно ли дополнительно защищать уличную гофру от механических повреждений?
Да, особенно если гофра прокладывается в земле или в местах с возможной нагрузкой — например, под дорожками, парковками или вблизи строительных зон. В таких случаях рекомендуется использовать армированную гофру или дополнительно укладывать её в защитный короб, трубу или бетонный лоток. Это продлевает срок службы всей системы и снижает риск повреждения кабеля. Если гофра идёт по поверхности стены, то её крепят на специальные клипсы или хомуты с шагом 40–60 см, чтобы она не провисала.
