Греющий кабель предотвращает замерзание воды в трубах при низких температурах, сохраняя целостность водопроводной системы. Для эффективной работы важно правильно выбрать тип кабеля: резистивный или саморегулирующий, учитывая длину трубы и материал изоляции.
Подключение начинается с подготовки труб – необходимо очистить и обезжирить поверхность, чтобы обеспечить надежное крепление кабеля. Кабель укладывается вдоль трубы равномерно, избегая пересечений и перегибов, которые могут привести к перегреву.
Подключение к электросети требует соблюдения требований по защите от влаги и использования автоматических выключателей с утечкой тока. Для контроля работы рекомендуется установка терморегулятора, который включит обогрев при снижении температуры ниже заданной отметки.
Выбор подходящего греющего кабеля для водопровода

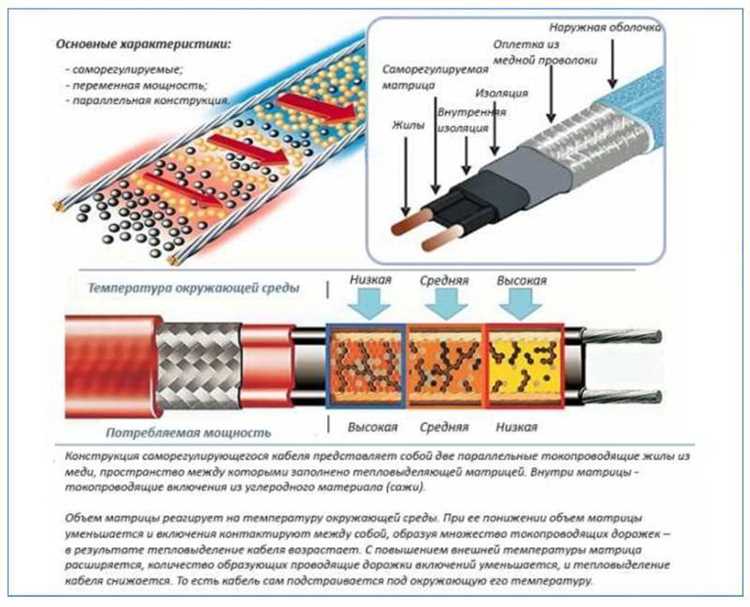

Для водопровода оптимален саморегулирующийся греющий кабель, который автоматически изменяет мощность в зависимости от температуры окружающей среды. Это снижает риск перегрева и экономит электроэнергию. Мощность кабеля должна составлять не менее 10 Вт на метр при наружной прокладке и 15–20 Вт на метр при утеплении труб в холодных помещениях.
Диаметр труб влияет на выбор длины кабеля: он должен покрывать всю поверхность трубы с небольшим запасом, учитывая изгибы и соединения. Рекомендуется покупать кабель с заводским заземлением и защитой от влаги, соответствующий стандарту IP67 или выше.
Если система включает металлические трубы, необходима двойная изоляция кабеля для предотвращения коррозии. Важно обратить внимание на рабочий диапазон температур: кабель должен выдерживать минимум от −40°C до +65°C для надежной эксплуатации в различных климатических условиях.
При выборе следует учитывать наличие сертификатов и соответствие требованиям ГОСТ или международных стандартов. Кабели с функцией аварийного отключения при перегреве обеспечивают дополнительную безопасность системы.
Подготовка поверхности и прокладка кабеля на трубе
Перед монтажом греющего кабеля поверхность трубы необходимо тщательно очистить от грязи, коррозии и масла. Рекомендуется использовать металлическую щетку или наждачную бумагу с зернистостью не выше 120, чтобы избежать повреждений покрытия трубы. После очистки поверхность следует обезжирить растворителем на основе изопропилового спирта.
Прокладку кабеля начинают от ближайшей точки подключения к электросети, закрепляя его по всей длине трубы. Для фиксации применяют специализированный монтажный скотч, рассчитанный на высокие температуры, либо пластиковые хомуты с шагом не более 30 см. Между витками кабеля сохраняют зазор 3–5 см, чтобы обеспечить равномерный прогрев и избежать перегрева.
При прокладке кабеля вдоль трубы важно избегать пересечений и перегибов с радиусом менее 5 см, поскольку это снижает срок службы устройства. Кабель не должен контактировать с острыми краями и металлическими элементами без защитной изоляции. Для труб с утеплителем греющий кабель размещают под теплоизоляцией, учитывая ее толщину и тип материала.
При необходимости обхода фитингов и изгибов трубы кабель укладывают в виде спирали с равномерным шагом 5–7 см, что предотвращает локальный перегрев. Все монтажные элементы должны обеспечивать надежное крепление без натяжения, чтобы исключить повреждения при тепловом расширении трубы и кабеля.
Правила подключения греющего кабеля к электрической сети
Греющий кабель необходимо подключать к сети строго по инструкции производителя, с соблюдением всех требований безопасности. Неправильное подключение может привести к перегреву, короткому замыканию и выходу системы из строя.
- Используйте только розетки с заземлением и автоматическим выключателем тока (УЗО) с током утечки не более 30 мА.
- Номинальное напряжение кабеля должно соответствовать параметрам электросети – 220–230 В для бытовых систем.

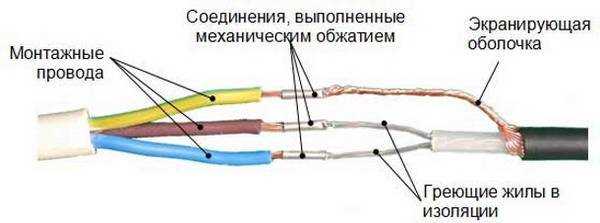

- Не допускается соединение греющего кабеля напрямую с медными или алюминиевыми жилами без термоусадочных муфт или специализированных коннекторов.
Использование терморегулятора для контроля температуры
Терморегулятор обеспечивает поддержание оптимального температурного режима греющего кабеля, предотвращая его перегрев или неэффективную работу. Для водопроводных систем наилучшие результаты достигаются при установке цифрового терморегулятора с выносным датчиком температуры.
Выносной датчик фиксирует температуру непосредственно на трубе или вблизи неё. Устанавливается он под теплоизоляцию, в плотном контакте с поверхностью трубы. Это исключает запаздывание сигнала и обеспечивает точное регулирование.
Рекомендуемый диапазон настройки: +3°C до +5°C для включения и +10°C для отключения. Это предотвращает замерзание воды при экономичном энергопотреблении. Настройка выше +10°C ведёт к перерасходу электроэнергии без дополнительной пользы.
Терморегулятор должен устанавливаться в месте, защищённом от влаги и резких перепадов температуры. Для систем с саморегулирующимся кабелем он всё равно полезен, особенно в регионах с частыми колебаниями температуры ниже нуля.
Подключение терморегулятора осуществляется согласно схеме производителя. Обязательно использовать УЗО и обеспечить правильное заземление. Нарушения при подключении могут привести к выходу кабеля из строя или поражению током.
Контроль состояния системы рекомендуется выполнять не реже одного раза в сезон. Визуальный осмотр, проверка работы терморегулятора и кабеля при отрицательной температуре – минимальные меры для безопасной эксплуатации.
Защита греющего кабеля от механических повреждений
Греющий кабель необходимо укладывать вдоль трубы, не создавая изломов. Допустимый минимальный радиус изгиба указывается производителем – чаще всего он составляет 5–6 диаметров самого кабеля. Превышение допустимого изгиба приводит к деформации токопроводящих жил и ухудшению теплоотдачи.
Для защиты от механических воздействий при монтаже в земле, под бетонной стяжкой или в местах возможного физического контакта следует использовать гофрированную металлическую или ПВХ-трубу. Она снижает риск повреждения изоляции при обратной засыпке или в случае воздействия острых предметов.
Если кабель прокладывается на открытом воздухе, необходимо исключить контакт с животными, инструментами и прочими внешними воздействиями. Используется сплошное крепление с помощью алюминиевого скотча и установка поверх теплоизоляции жесткой защитной оболочки, например, пластикового короба или алюминиевого кожуха.
На участках прохода через стены и перекрытия кабель должен прокладываться в гладких пластиковых гильзах с внутренним диаметром минимум вдвое больше диаметра кабеля. Это предотвращает перетирание оболочки о края отверстий при температурных деформациях.
Кабельные стяжки и фиксирующие элементы должны быть теплостойкими и не содержать острых кромок. Нельзя применять металлические хомуты без термоизоляции, так как они повреждают оболочку при расширении металла.
Перед окончательной укладкой обязательно проводят визуальный осмотр и проверку сопротивления. Любые повреждения требуют замены кабеля – попытка эксплуатации с нарушенной изоляцией недопустима.
Проверка работоспособности греющего кабеля после монтажа
Измерьте сопротивление жил мультиметром. Для резистивного кабеля значение должно совпадать с паспортным с допустимым отклонением ±10%. Для саморегулирующегося кабеля сопротивление варьируется с температурой, но не должно быть обрывом или коротким замыканием.
Проверьте изоляцию с помощью мегаомметра при напряжении 500 В. Минимальное сопротивление изоляции – 10 МОм. Меньшие значения сигнализируют о повреждении изоляции.
Подключите кабель к электросети через УЗО с номиналом утечки 30 мА. Через 5–7 минут измерьте температуру поверхности трубы пирометром. Температура должна повыситься минимум на 10 °C.
Проверьте работу терморегулятора, контролируя включение и отключение при заданных температурах. Отклонение срабатывания более ±2 °C требует перенастройки или замены датчика.
Осмотрите соединительные муфты на предмет локального перегрева. Нагрев выше средней температуры кабеля указывает на плохой контакт или повреждение.
Зафиксируйте все измерения и наблюдения в техническом журнале для дальнейшего контроля состояния системы.
Техническое обслуживание и профилактика системы обогрева
Регулярная проверка электрического сопротивления греющего кабеля позволяет выявить повреждения изоляции и избежать коротких замыканий. Измерения необходимо проводить не реже одного раза в год с помощью мегомметра, ориентируясь на значения, указанные в технической документации производителя.
Контроль состояния соединений и контактов важен для предотвращения перегрева и возгорания. Все соединительные элементы должны быть плотно зафиксированы и защищены от влаги, при необходимости использовать влагозащищенные соединительные коробки.
Проверка терморегулятора и датчиков температуры должна проводиться перед началом отопительного сезона. Корректная работа системы управления обеспечивает оптимальный режим работы и предотвращает перерасход электроэнергии.
Визуальный осмотр кабеля на предмет механических повреждений, трещин или деформаций должен осуществляться минимум два раза в год. Любые выявленные дефекты требуют немедленной замены или ремонта с использованием сертифицированных материалов.
Очистка поверхности труб и кабеля от загрязнений и наледи повышает эффективность теплопередачи. Для удаления грязи рекомендуется использовать мягкие моющие средства без абразивных компонентов.
При монтаже дополнительных участков греющего кабеля или замене частей системы необходимо соблюдать требования производителя по длине и мощности, чтобы избежать перегрузки электрической сети.
Хранение документации и сертификатов на установленное оборудование упрощает последующее техническое обслуживание и гарантирует соблюдение всех стандартов безопасности.
Вопрос-ответ:
Как правильно выбрать греющий кабель для защиты водопровода от замерзания?
При выборе кабеля следует учитывать диаметр трубы, материал, из которого она изготовлена, и условия эксплуатации — например, температуру окружающей среды. Для металлических труб обычно рекомендуют кабели с меньшей мощностью, а для пластиковых — с большей, чтобы обеспечить равномерный нагрев. Также важно обратить внимание на степень защиты кабеля от влаги и на его длину, чтобы он полностью покрывал необходимый участок трубы.
Каким образом подключается греющий кабель к электрической сети без риска короткого замыкания?
Сначала необходимо отключить питание в щитке. Далее следует правильно заизолировать все соединения и использовать специальный водонепроницаемый муфт для защиты от влаги. Подключение проводят согласно инструкции производителя: обычно кабель подключается через автоматический выключатель с защитой от токов утечки. Не рекомендуется делать прямые скрутки проводов — лучше использовать клеммы или специальные соединители. После подключения стоит проверить работоспособность кабеля с помощью тестера.
Можно ли монтировать греющий кабель на уже установленный водопровод, и какие нюансы при этом нужно учесть?
Да, монтаж возможен на существующий трубопровод. Важно предварительно очистить поверхность трубы от грязи и ржавчины, чтобы обеспечить плотный контакт кабеля с поверхностью. Кабель фиксируют с помощью металлической или пластиковой ленты, а затем оборачивают утеплителем и защитной пленкой. Следует избегать перекручивания и перегибов кабеля, чтобы избежать его повреждения. При монтаже также важно проверить, что длина кабеля соответствует длине защищаемого участка.
Какие меры безопасности нужно соблюдать при эксплуатации греющего кабеля для водопровода?
Нужно регулярно осматривать кабель на предмет повреждений и износа, особенно в местах соединений. Запрещено накладывать тяжелые предметы или сильно сгибать кабель. Электропитание следует подавать только через УЗО (устройство защитного отключения), чтобы избежать поражения электрическим током при аварии. Важно не включать кабель в сеть без утеплителя, иначе эффективность нагрева значительно снизится, и есть риск перегрева отдельных участков.
