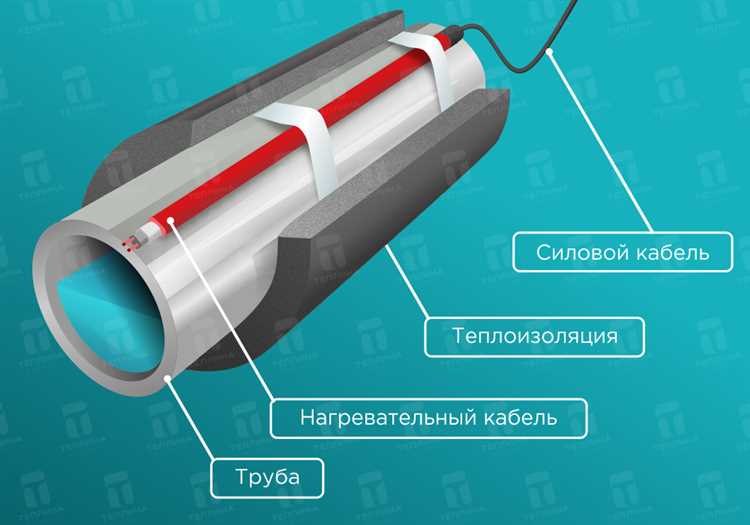

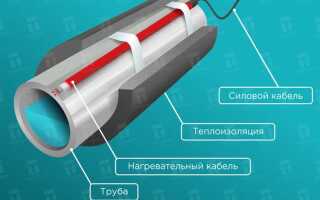

Греющий кабель внутри трубы обеспечивает надежную защиту водопровода от замерзания при температурах ниже 0 °C. Правильный монтаж снижает риск повреждения труб и исключает образование ледяных пробок, что особенно важно для систем с пластиковыми и металлическими трубами диаметром до 50 мм.
Перед установкой греющего кабеля необходимо определить тип трубы и подобрать кабель с соответствующей мощностью – обычно 10–20 Вт на метр трубы. Для пластиковых труб рекомендуется использовать кабели с равномерным распределением тепла, чтобы избежать деформаций материала.
Монтаж внутри трубы требует тщательной подготовки: очистки внутренней поверхности от загрязнений и контроля целостности изоляции кабеля. Кабель укладывается по спирали или параллельно внутренней стенке трубы, при этом важно соблюдать минимальный радиус изгиба, указанный производителем – обычно не менее 5 см.
Выбор типа греющего кабеля для внутреннего монтажа в трубу
Для внутреннего монтажа в водопроводную трубу подходят два основных типа греющих кабелей: резистивные и саморегулирующиеся. Резистивные кабели обладают фиксированной мощностью на метр и требуют обязательного использования терморегулятора для предотвращения перегрева. Их эффективность стабильна, но монтаж требует точных расчетов длины и мощности.
Саморегулирующиеся кабели изменяют мощность в зависимости от температуры окружающей среды, снижая риск перегрева и обеспечивая энергосбережение. Они гибче в установке и более безопасны при локальных перегибах и повреждениях. Для внутреннего монтажа в трубу рекомендованы кабели с внешней изоляцией из полиолефина или фторполимера, устойчивые к воздействию влаги и агрессивных сред.
Важно выбирать кабель с номинальным напряжением 230 В и мощностью 10-20 Вт/м, что обеспечивает достаточный тепловой поток для предотвращения замерзания воды при температуре окружающей среды до -40 °C. Для металлических труб следует предусмотреть электроизоляционное покрытие кабеля и заземление системы для безопасности эксплуатации.
При внутреннем монтаже предпочтительны кабели с гладкой оболочкой и малым диаметром, что облегчает протяжку внутри трубы и минимизирует гидравлические потери. Монтаж должен учитывать минимальный радиус изгиба, указанный производителем, чтобы сохранить целостность кабеля.
Дополнительно стоит обратить внимание на сертификаты соответствия и гарантийные сроки производителя, поскольку качественные материалы гарантируют долгий срок службы и надежную защиту трубопровода.
Подготовка трубопровода к установке греющего кабеля внутри трубы
Перед монтажом греющего кабеля внутри трубопровода необходимо выполнить тщательную очистку и осмотр внутренней поверхности трубы. Наличие грязи, ржавчины и отложений ухудшит контакт кабеля с трубой и снизит эффективность обогрева.
- Очистить внутреннюю поверхность трубы механическим способом: использовать ершики, щетки или промывку под давлением, если диаметр трубы позволяет.
- Проверить целостность и отсутствие коррозии на внутренних стенках. В местах с повреждениями металл нужно восстановить или заменить участок трубы.
- Высушить трубу полностью, чтобы исключить скопление влаги перед установкой кабеля.
- Измерить внутренний диаметр трубы для точного подбора греющего кабеля с необходимой мощностью и длиной.
- Обеспечить свободный проход кабеля без острых изгибов и препятствий, способных повредить изоляцию.
- Проконтролировать, чтобы кабель имел маркировку и параметры, соответствующие внутренним условиям эксплуатации (температура, давление, материал трубы).
В случае труб из полиэтилена или ПВХ рекомендуется дополнительно проконсультироваться с производителем кабеля относительно допустимых температур нагрева и методов крепления внутри трубы.
Техника укладки греющего кабеля внутри пластиковых и металлических труб
Перед установкой убедитесь, что используемый кабель имеет сертификат для внутренней прокладки в водопроводных системах и допускается к контакту с питьевой водой. На практике применяются саморегулирующиеся кабели с оболочкой, устойчивой к воздействию воды и щелочной среды.

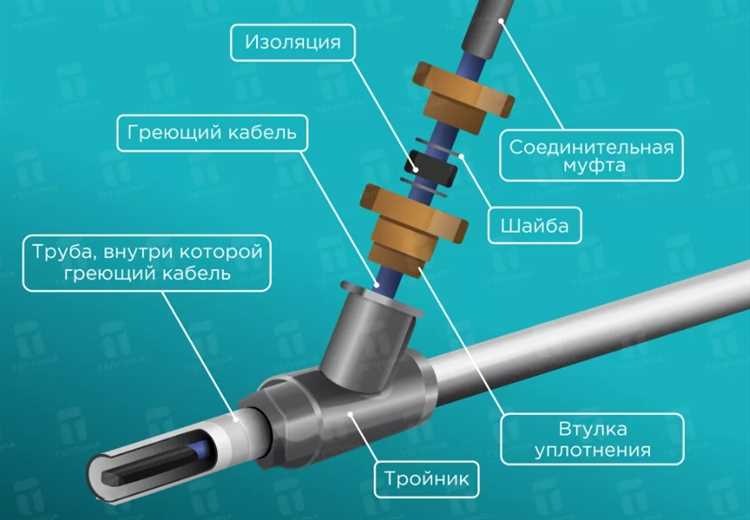

Монтаж в пластиковую трубу требует установки специальной герметичной вводной муфты, обеспечивающей изоляцию и защиту от протечек. В месте ввода просверливается отверстие диаметром, соответствующим втулке ввода, через которое кабель проталкивается внутрь. Важно исключить контакт кабеля с резьбовыми соединениями – они могут повредить изоляцию при затяжке фитингов.
При укладке в металлические трубы обязательна установка термоусадочной втулки или проходного сальника с металлической обжимкой, чтобы исключить обрезание оболочки при вибрациях или деформациях. Перед вводом кабеля внутрь металлической трубы проверьте заземление и отсутствие напряжения на корпусе трубы.
Греющий кабель вводится внутрь на всю длину участка, подверженного замерзанию. Он не должен иметь перегибов или изломов – допустим минимальный радиус изгиба, указанный в технической документации (обычно не менее 25 мм). Укладка производится без натяжения, с равномерным продвижением, пока конец кабеля не достигнет требуемой точки.
Категорически запрещено проталкивать кабель под давлением воды или при наличии загрязнений внутри трубы. Перед установкой систему промывают и высушивают. После монтажа целесообразно проверить целостность оболочки омметром – сопротивление должно соответствовать паспортным данным кабеля.
Питание подключается только через УЗО с током утечки не более 30 мА. При наличии металлических труб обязательно применение диэлектрической вставки между участком с кабелем и остальной системой, чтобы исключить блуждающие токи.
Подключение греющего кабеля к электропитанию с соблюдением безопасности
Перед подключением греющего кабеля необходимо убедиться, что он предназначен для использования внутри трубы с питьевой водой и имеет соответствующую степень защиты – не ниже IP67. Используйте только сертифицированные изделия с встроенной системой ограничения температуры или внешним термостатом.
Запрещено подключать кабель напрямую к сети без устройств защиты. Обязательно устанавливается устройство защитного отключения (УЗО) с током утечки не более 30 мА. Оно предотвращает поражение электрическим током при повреждении изоляции.
Питание подводится через влагозащищённую розетку, расположенную вне зоны риска затопления. Не допускается подключение через удлинитель или временные соединения. Кабель должен быть подключён через штатную заводскую вилку или герметичную клеммную коробку, предназначенную именно для греющих систем.
Если используется саморегулирующийся кабель с обрезкой по длине, соединения выполняются с использованием комплектов герметизации и заводского монтажа. Самостоятельная изоляция соединений – недопустима.
Перед первым включением необходимо провести тестирование сопротивления изоляции. Измерения выполняются мегомметром при напряжении не менее 500 В. Допустимое значение – не менее 100 МОм между жилой и экраном (если он имеется).
Никогда не включайте кабель в пустой трубе – он должен быть полностью окружён водой. Пуск без теплоотвода приведёт к перегреву и выходу из строя.
После подключения зафиксируйте дату пуска и параметры сети. Рекомендуется проводить ежегодную проверку состояния соединений, целостности изоляции и эффективности работы термоконтроля.

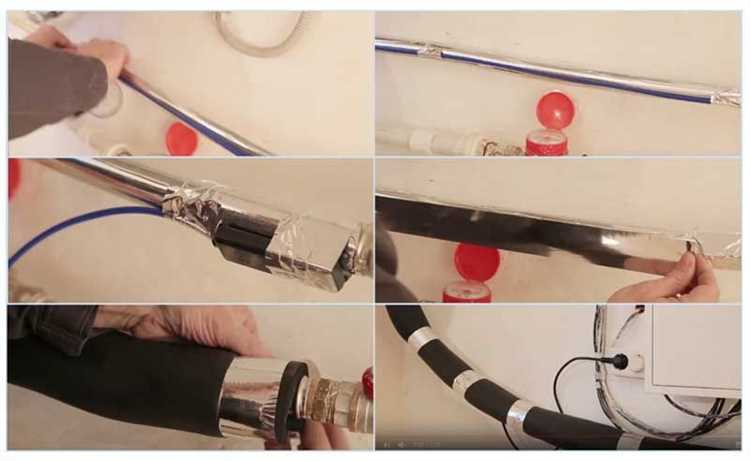

Использование теплоизоляции после монтажа греющего кабеля внутри трубы
После укладки греющего кабеля внутрь водопроводной трубы необходимо обеспечить качественную теплоизоляцию всей магистрали. Это минимизирует теплопотери и снижает нагрузку на систему обогрева.
Для изоляции используется влагостойкий утеплитель с минимальной теплопроводностью – не выше 0,035 Вт/(м·К). Оптимальный выбор – пенополиэтилен с фольгированным покрытием или вспененный каучук. Толщина изоляционного слоя должна составлять не менее 20 мм при прокладке труб в неотапливаемом помещении и от 30 мм – при уличной установке.
Изоляция должна быть сплошной, без щелей и разрывов, особенно в местах соединений. Все стыки плотно проклеиваются алюминиевым скотчем для предотвращения проникновения влаги. Поверх теплоизоляции рекомендуется установить защитную оболочку – гофрированную трубу ПНД или ПВХ, особенно при подземной прокладке.
Нельзя использовать минеральную вату, стекловату и рыхлые материалы, впитывающие влагу. При намокании они теряют изоляционные свойства и способствуют промерзанию трубопровода, даже при наличии греющего кабеля.
Важно исключить деформации изоляционного слоя, так как это снижает его эффективность. Все изгибы и повороты трубы должны быть обработаны предварительно нарезанными сегментами утеплителя с точной подгонкой.
В случае использования термостата с выносным датчиком, он должен располагаться между трубой и слоем изоляции в самой холодной точке системы. Это обеспечивает корректное включение кабеля при понижении температуры.
Качественная теплоизоляция позволяет снизить потребление электроэнергии греющего кабеля до 30–40%, продлевая срок его службы и снижая затраты на эксплуатацию системы.
Проверка работоспособности греющего кабеля после установки внутри трубы
Перед подачей воды подключите кабель к электросети. Через 3–6 минут измерьте температуру внешней поверхности трубы в зоне прохождения кабеля. Повышение температуры минимум на 10 °C свидетельствует о корректной работе. Для измерения используйте пирометр с точностью не ниже ±1 °C.
Проверьте ток потребления при помощи мультиметра в режиме амперметра. Для кабеля длиной 10 метров и мощностью 16 Вт/м при напряжении 220 В сила тока должна быть около 0,73 А. При показании ниже 0,1 А возможен обрыв цепи. Значение выше 1 А указывает на короткое замыкание или ошибку в подключении.
Если кабель оснащён терморегулятором, убедитесь, что температура окружающей среды ниже точки срабатывания. При необходимости охладите термодатчик до 0 °C, поместив его в герметичный пакет со льдом на 10 минут. После этого подключите питание и проконтролируйте начало нагрева.
Не оставляйте кабель включённым более чем на 10 минут без заполнения трубы водой. Отсутствие теплоотвода приводит к перегреву и разрушению изоляции.
Частые ошибки при монтаже греющего кабеля внутри водопроводных труб
Монтаж греющего кабеля внутри трубы требует точного соблюдения инструкций производителя. Нарушение технологии может привести к перегреву, выходу кабеля из строя и повреждению трубопровода.
- Использование обычного кабеля вместо саморегулирующегося: Внутри трубы допускается только кабель с защитной оболочкой, предназначенной для контакта с питьевой водой и стойкой к воздействию влаги. Резистивный кабель использовать нельзя.
- Отсутствие герметичного ввода: Неуплотнённое место ввода кабеля через тройник или муфту приводит к утечкам. Рекомендуется использовать сертифицированные герметизирующие комплекты с IP не ниже 67.
Ремонт и замена греющего кабеля внутри трубы: пошаговые рекомендации
Отключите питание системы и убедитесь в полном отсутствии напряжения. Снимите изоляцию и внешний защитный слой трубы в месте предполагаемого повреждения кабеля. Для точного определения повреждения примените мультиметр в режиме проверки сопротивления или прозвонки.
Если повреждение локализовано, аккуратно удалите повреждённый участок кабеля, оставляя по 5-7 см целого кабеля с обеих сторон для подключения.
Подготовьте ремонтный комплект, включающий термоусадочные трубки с клеевым слоем, изолирующие соединители и герметик. Сначала наденьте термоусадочную трубку на один из концов кабеля.
Соедините кабель с помощью специального соединителя, обеспечивающего надежный контакт жил и защиту от влаги. Проверьте целостность соединения мультиметром.
Нагрейте термоусадочную трубку с клеем феном или термопистолетом до полного усадки и герметизации стыка. Затем нанесите дополнительный слой изоляции с применением влагозащитных материалов, соответствующих типу трубы и условий эксплуатации.
Если повреждение протяженное или кабель полностью неисправен, замените весь кабель на новый, соблюдая инструкцию монтажа от производителя, включая правильное натяжение и крепление.
После завершения ремонта выполните испытание системы под напряжением, контролируя рабочую температуру кабеля и отсутствие утечек тока.
Восстановите изоляцию и защитные слои трубы, избегая механических повреждений при обратной сборке.
Вопрос-ответ:
Как правильно подготовить трубу перед установкой греющего кабеля внутрь?
Перед монтажом нужно тщательно очистить внутреннюю поверхность трубы от грязи, ржавчины и отложений. Рекомендуется просушить трубу, чтобы исключить попадание влаги внутрь. Если труба металлическая, можно нанести антикоррозийное покрытие, чтобы продлить срок службы системы. Также важно проверить, нет ли механических повреждений, чтобы избежать проблем с укладкой кабеля.
Какие виды греющих кабелей подходят для установки внутри водопроводных труб?
Для внутреннего монтажа чаще всего используют саморегулирующиеся кабели или резистивные с водозащитным покрытием. Саморегулирующийся кабель изменяет мощность в зависимости от температуры, что повышает безопасность и экономичность. Важно выбирать кабели с маркировкой, разрешающей контакт с водой, чтобы избежать коротких замыканий и обеспечить долговечность системы.
Как правильно уложить греющий кабель внутри трубы, чтобы избежать перегрева и повреждений?
Кабель нужно равномерно распределить вдоль внутренней поверхности трубы, не допуская перегибов и пересечений. Обычно кабель фиксируют с помощью специальных монтажных лент или стяжек, если конструкция трубы позволяет. Важно соблюдать минимальный радиус изгиба, указанный в технической документации, и не перекручивать кабель. После укладки стоит провести тест на электрическую целостность и проверить нагрев.
Какие меры предосторожности необходимо соблюдать при подключении греющего кабеля внутри водопровода?
Перед подключением важно отключить питание и убедиться в правильности заземления системы. Используйте герметичные соединительные коробки и защитные муфты, чтобы предотвратить попадание влаги в электрические контакты. Не допускайте механического повреждения кабеля при монтаже, а также избегайте контакта с острыми краями труб. После подключения проверьте сопротивление изоляции и работоспособность устройства согласно инструкции производителя.
Можно ли самостоятельно установить греющий кабель внутри трубы или лучше обратиться к специалистам?
Установка греющего кабеля внутри трубы требует внимательности и знания правил безопасности. Если у вас есть опыт работы с электрическими системами и вы внимательно изучили инструкцию, самостоятельный монтаж возможен. Однако в случае сомнений лучше доверить задачу профессионалам, чтобы избежать ошибок, которые могут привести к авариям, повреждениям труб или электрическим неисправностям. Квалифицированные мастера обеспечат надежность и правильность установки.
