Инсоляционный план участка как построить

Инсоляционный план – это инструмент, позволяющий определить, как солнечный свет распределяется по участку в течение суток и года. Его используют при проектировании зданий, размещении теплиц, детских площадок и других объектов, чувствительных к солнечному освещению. Корректно выполненный инсоляционный анализ помогает избежать затенения жилых помещений, а также сократить расходы на освещение и отопление.

Основой для построения плана служат точные координаты участка, угол склонения солнца, высота предполагаемых зданий и рельеф местности. Для Москвы, к примеру, минимально допустимое инсоляционное время в жилых комнатах – не менее 2 часов с 22 марта по 22 сентября. Это значение варьируется в зависимости от региона и типа объекта. Нарушение этих норм может привести к отказу в выдаче разрешения на строительство.

План создаётся с помощью специализированных САПР-систем (AutoCAD, ArchiCAD, Revit) с учетом модели рельефа и объектов, отбрасывающих тень. Необходима привязка к астрономическим данным: азимут и высота солнца в разное время года. Точные расчёты производятся для контрольных дат: 22 марта, 22 июня, 22 сентября и 22 декабря. Особое внимание уделяется зимнему солнцестоянию, когда солнце поднимается на минимальную высоту.

Для практического применения рекомендуется формировать изолинии освещенности или создавать динамическую 3D-модель участка с визуализацией хода солнца. Это позволяет наглядно выявить зоны постоянного затенения и корректировать проектное размещение построек. Использование солнечного анализа также важно при расчёте пассивного солнечного обогрева и установке солнечных панелей.

Определение координат участка и ориентации по сторонам света

Ориентация по сторонам света осуществляется через азимутальное направление. Установите на участке геодезический маркер и зафиксируйте направление на север с помощью компаса или цифрового гирокомпаса. Проверяйте отсутствие магнитных помех (металлические конструкции, кабели).

Для уточнения ориентации используйте спутниковые снимки (например, из сервиса «Публичная кадастровая карта»). Север на таких изображениях, как правило, направлен вверх. Совмещая план участка с картой, установите точную ориентацию границ по азимуту. При необходимости – пересчитайте градусы в направлении по отношению к истинному северу, а не магнитному, используя данные о магнитном склонении региона.

Все последующие расчёты солнечных углов, траекторий и зон затенения следует проводить с привязкой к установленной ориентации, так как даже отклонение на 5–10° приводит к значительной погрешности в моделировании инсоляции.

Выбор даты и времени для расчёта инсоляции в разные сезоны

Для точного расчёта инсоляции необходимо учитывать сезонные изменения положения Солнца. Зимой Солнце движется низко над горизонтом, а летом – высоко. Поэтому расчёты нужно проводить минимум для двух крайних точек: 21 декабря (зимнее солнцестояние) и 21 июня (летнее солнцестояние).

Дополнительно рекомендуется включить 21 марта и 23 сентября – дни равноденствий, чтобы учесть переходные периоды между сезонами. Это особенно важно для оценки инсоляции в весенне-осенний период, когда солнечная активность и продолжительность дня стремительно меняются.

Оптимальные часы для анализа – с 9:00 до 15:00 по местному времени. Именно в это окно наблюдается наибольшая интенсивность солнечного излучения. В зимний период возможны отклонения: из-за низкого угла подъёма Солнца стоит анализировать инсоляцию уже с 8:00 и до 14:00, чтобы зафиксировать короткий дневной интервал. Летом, наоборот, следует учитывать длительное освещение – с 7:00 до 17:00.

Если участок предназначен для жилого строительства, ключевым будет анализ утренней инсоляции в спальнях (с 7:00 до 10:00) и дневной – в жилых комнатах (с 12:00 до 15:00). Для теплиц критично учитывать максимальное освещение в марте и сентябре – период начала и окончания вегетационного сезона.

Для регионов выше 55° северной широты инсоляционные расчёты должны включать дополнительные даты: 1 февраля и 1 ноября, чтобы учесть резкое сокращение и увеличение светового дня в переходные периоды.

Сбор информации о высоте и плотности окружающей застройки

Для точного инсоляционного анализа необходимо учитывать параметры застройки, окружающей участок. Ошибки на этом этапе приводят к недостоверным расчетам теневых зон и продолжительности освещенности.

Начните с определения координат всех зданий в радиусе не менее 50 метров от границ участка. Используйте публичные кадастровые карты, данные Росреестра, спутниковые снимки с высоким разрешением (например, Яндекс.Карты, Google Earth).

Затем соберите данные о высоте объектов:

• Запросите технический паспорт здания через МФЦ или на сайте Росреестра по кадастровому номеру.
• При отсутствии данных – выполните замер визуально с помощью дальномера или лазерной рулетки с учетом уклонов рельефа.
• Используйте фотограмметрию: снимки с дронов и специальное ПО (например, Agisoft Metashape) позволяют построить 3D-модель местности и получить высоты с точностью до 0,1 м.

Плотность застройки определяется по коэффициенту застроенной площади к общей площади зоны анализа. Рассчитайте:

1. Суммарную площадь всех зданий в пределах выбранной зоны (по внешнему контуру каждого объекта).
2. Площадь самой зоны (например, круг радиусом 50 м).
3. Разделите первую величину на вторую – получите коэффициент плотности.

Для точности используйте ГИС-системы (QGIS, ArcGIS), позволяющие точно рассчитывать площади и привязывать объекты к координатной сетке. Учитывайте и временные сооружения: строительные краны, временные павильоны, которые могут создавать тень в течение длительного периода.

Построение солнечных диаграмм для заданных географических координат

Для расчёта инсоляции необходимо построить солнечную диаграмму, отражающую путь Солнца в течение года с учётом широты и долготы участка. Основой служит азимутально-высотная проекция, где горизонтальное направление соответствует азимуту (от 0° до 360°), а радиальное – высоте Солнца над горизонтом (от 0° до 90°).

Определите координаты участка с точностью до десятых долей градуса. Например, для Москвы: широта 55.75°, долгота 37.62°. Эти данные необходимы для корректной генерации солнечных траекторий.

Используйте специализированные инструменты, такие как:

В солнечной диаграмме отображаются линии солнечного пути для каждого месяца, обычно с интервалом в 1 час. Для анализа инсоляции на участке важно учитывать угол между солнцем и препятствиями: зданиями, деревьями, рельефом.

Определите высотный профиль окружающей застройки и наложите его на диаграмму. Препятствия, превышающие солнечный путь в определённые часы и месяцы, создают затенение. Особое внимание следует уделить зимнему солнцестоянию (21 декабря), когда солнце поднимается на минимальную высоту. В этот период возможны критические тени от южных объектов.

Точность диаграммы обеспечивается шагом по времени не более 15 минут. Рекомендуется экспортировать данные в формате SVG или DXF для последующей работы в CAD-средах.

Расчёт теней от зданий, деревьев и рельефа в разные часы дня

Для точного расчёта теней необходимо учитывать высоту солнца над горизонтом (солнечную высоту) в каждый час дня. Значение угла определяется по координатам участка и дате. Например, 21 июня на широте 55° солнце в полдень поднимается примерно на 58°. На рассвете и закате угол составляет менее 10°, что удлиняет тени в десятки раз.

Тень от здания рассчитывается по формуле: длина тени = высота объекта / tan(угол подъёма солнца). Если здание имеет высоту 6 м, а угол солнца – 30°, длина тени составит около 10,4 м. При угле 10° тень того же здания увеличивается до 34,1 м. Для многоэтажных построек значение возрастает пропорционально.

Деревья формируют неравномерные тени, зависящие от плотности кроны и типа породы. Хвойные дают более плотную тень с чёткими границами, лиственные – рассеянную. Высота взрослого дерева – от 10 до 25 м, что при низком солнце даёт тень длиной до 150 м. Учёт сезонности обязателен: летом листва блокирует больше света, зимой – меньше.

Рельеф влияет на углы падения солнечных лучей. Южные склоны получают больше света, северные – меньше. При уклоне местности 15° и высоте солнца 30°, эффективный угол становится 15°, соответственно тень увеличивается. Точки, находящиеся в ложбинах, могут не получать прямой свет даже в полдень.

Для моделирования используйте программы: SketchUp с плагином Shadow Analysis, Autodesk Revit или бесплатный SunCalc. Они позволяют задать точное положение объектов, координаты участка и наблюдать динамику тени в любой момент дня и года. Расчёты вручную следует выполнять только при простом рельефе и ограниченном количестве объектов.

Создание графической схемы инсоляции с учётом теневых зон

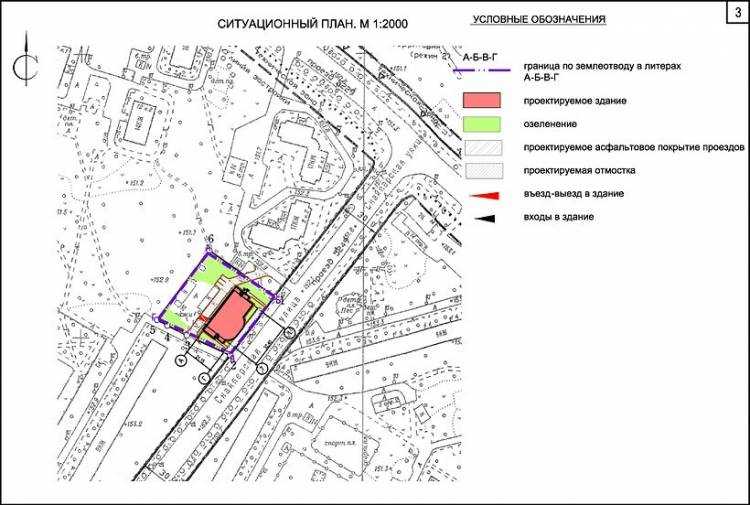

Для точного построения графической схемы инсоляции необходимы исходные данные: план участка с масштабом, ориентировка по сторонам света, а также сведения о габаритах и расположении зданий, деревьев и других объектов, создающих тень.

Алгоритм построения схемы включает следующие этапы:

1. Нанесение на план точного положения зданий и объектов с указанием высоты. Используйте топографические данные или результаты геодезической съёмки.
2. Определение солнечных углов для ключевых периодов года и времени суток – зенитного угла и азимута солнца. Для этого применяют солнечные калькуляторы или специализированные программы с учётом географической широты и даты.

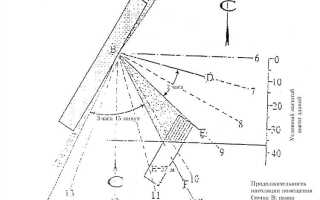

3. Расчёт теневых зон от каждого объекта на основе их высоты и положения солнца. Для этого строят прямые линии, исходящие от вершин объектов, под углом, соответствующим высоте солнца.
4. Отметка зон на плане, где солнце будет блокировано, с учётом нескольких объектов, расположенных по соседству. Важно учитывать суммирование теней и пересечения зон затенения.

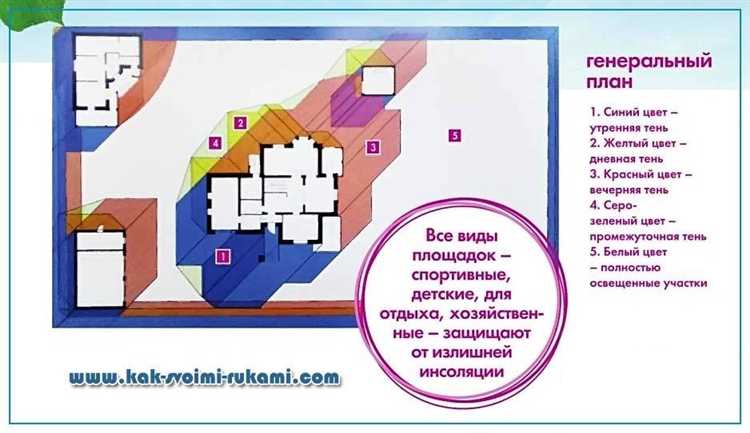

При визуализации рекомендуется использовать разные оттенки для обозначения:

• полного освещения;
• частичного затенения в утренние и вечерние часы;
• полного затенения в критические временные интервалы (например, с 10 до 14 часов в зимний период).

Для повышения точности нанесите на план дополнительные ориентиры: линии горизонта, высотные отметки соседних строений, которые могут влиять на инсоляцию.

Графическая схема должна позволять быстро оценить участки с недостаточным солнечным освещением и служить основой для проектирования оптимального размещения построек и зелёных насаждений.

Анализ соответствия инсоляции нормативам и возможные корректировки застройки

Для оценки инсоляции земельного участка необходимо сверить результаты измерений с требованиями СНиП 31-02-2001 и СП 118.13330.2012. Минимальная длительность прямого солнечного освещения жилых помещений в холодный период должна составлять не менее 1,5 часа в утренние часы. При недостаточной инсоляции требуется пересмотр ориентации зданий, высотности и расположения объектов.

Если инсоляция нарушена из-за высоких соседних построек, рекомендуется увеличить отступы между зданиями, уменьшить их высоту или изменить ориентацию фасадов с жилыми комнатами на южную сторону. При плотной застройке эффективной мерой становится внедрение световых колодцев или атриумов для улучшения естественного освещения внутренних помещений.

Корректировка планировочной схемы участка может включать смещение зданий в сторону максимального солнечного облучения с учетом рельефа и ориентации по сторонам света. Для участков в северных широтах важен расчет теневых зон в зимний период, где длина теней максимальна, что помогает избежать затемнения жилых зон.

Инсоляционный план должен учитывать сезонные изменения угла падения солнечных лучей, чтобы обеспечить нормативную освещённость круглый год. При несоответствии нормативам целесообразно провести моделирование солнечного освещения с помощью специализированных программ, что позволит определить оптимальные параметры застройки и избежать ошибок при реализации проекта.

Вопрос-ответ:

Какие материалы нужны для создания инсоляционного плана участка?

Для составления инсоляционного плана понадобятся топографический план или карта участка, а также данные о положении солнца в разное время года и суток. Полезны могут быть схемы ориентации по сторонам света, а также инструменты для измерения углов и высот объектов, затеняющих участок. Иногда используют специальные программы или приложения для моделирования солнечного освещения.

Как определить влияние соседних зданий на освещённость моего участка?

Влияние строений на соседних территориях выясняется путём анализа их высоты и расположения относительно вашего участка. Нужно учесть, под каким углом и в какое время дня солнечные лучи могут быть перекрыты этими объектами. Обычно это делается с помощью построения теневых диаграмм или моделирования, которые показывают, где и когда возникают тени на вашем участке в течение года.

Можно ли составить инсоляционный план самостоятельно без профессионального оборудования?

Да, вполне возможно создать такой план своими силами. Для этого достаточно иметь карту или схему участка, компас и знание основных принципов перемещения солнца в течение суток и года. Можно использовать простые методы — например, наблюдать тени от деревьев и зданий в разное время, фиксировать их длину и направление. Также помогают бесплатные онлайн-сервисы или мобильные приложения, которые визуализируют солнечные лучи и тени без сложного оборудования.

Как часто необходимо обновлять инсоляционный план участка и почему?

Обновлять инсоляционный план стоит после значительных изменений на участке или в его окружении — например, если появились новые здания, высадили деревья или изменился рельеф. Эти изменения могут повлиять на уровень освещённости, поэтому для правильного планирования дальнейших работ или использования участка актуальные данные помогут избежать ошибок и недочётов в проектировании.
