Перед началом любых работ, связанных с сверлением, установкой крепежей или демонтажем отделки, необходимо убедиться в отсутствии проводки в стене. Электрический кабель, проложенный внутри штукатурки или под гипсокартоном, может находиться на глубине 1–3 см, и при случайном повреждении способен вызвать короткое замыкание или поражение током.
Индикаторная отвертка – один из самых доступных инструментов для определения наличия напряжения в скрытой проводке. Несмотря на простую конструкцию, при правильном использовании она позволяет обнаружить фазный провод даже под слоем штукатурки толщиной до 1 см. Важно понимать ограничения прибора и корректно интерпретировать сигналы: слабое свечение не всегда означает активную фазу, особенно при наличии экранирующих материалов в стене.
Наиболее эффективно использовать отвертку-индикатор с бесконтактной функцией. Такой инструмент способен регистрировать электромагнитное поле вокруг провода, не касаясь поверхности. Однако для уверенного результата необходимо отключить все электроприборы в помещении и исключить помехи от соседних кабелей. Определять проводку рекомендуется вдоль предполагаемых трасс – вертикально от розеток и выключателей вверх, а также горизонтально от распределительных коробок.
Проверку необходимо проводить при включённом напряжении в сети, поскольку индикаторная отвертка реагирует именно на присутствие фазы. Нельзя использовать прибор при влажных стенах или наличии металлической арматуры близко к поверхности – это может искажать результат. Для более точного поиска скрытых кабелей рекомендуется сочетать использование индикаторной отвертки с другими методами, включая детекторы проводки и визуальный осмотр по следам ремонта.
Как работает индикаторная отвертка при поиске скрытой проводки
Индикаторная отвертка реагирует на электрическое поле, создаваемое проводником под напряжением. При поднесении наконечника к стене, в которой проложен провод, инструмент улавливает переменное электромагнитное излучение, характерное для сетевого напряжения 220 В. Светодиод внутри корпуса загорается, сигнализируя о наличии фазы.
Для обнаружения скрытой проводки используется бесконтактный режим – контактная площадка на рукоятке обеспечивает замыкание на тело пользователя, действующее как антенна. Это повышает чувствительность к слабым полям, возникающим даже сквозь штукатурку толщиной до 2 см.
Эффективность работы зависит от качества проводки, экранирования кабеля и плотности стены. Если используется кабель с экранирующей оплёткой или металлорукав, сигнал может быть ослаблен или отсутствовать вовсе. В панельных домах также наблюдаются помехи из-за арматуры.
Рекомендуется медленно перемещать отвертку вдоль предполагаемого маршрута кабеля, держа её перпендикулярно стене. При изменении яркости или прерывистом свечении следует проверить участок повторно – это может указывать на изгиб провода или разветвление.
Чувствительность различных моделей отличается. Для точной локализации скрытой линии целесообразно выбирать отвертки с регулируемой чувствительностью и звуковой индикацией. Бюджетные модели с одной лампой могут давать ложные срабатывания от статического электричества или электроприборов, не подключённых к сети.
Выбор подходящего типа индикаторной отвертки для бытового применения
Для обнаружения скрытой проводки в домашних условиях подходят два основных типа индикаторных отверток: контактные и бесконтактные. Контактные модели реагируют на напряжение только при касании токоведущих элементов, что ограничивает их использование – например, при поиске проводки в стене они малоэффективны.
Бесконтактные отвертки оснащены чувствительным сенсором, способным обнаруживать электрическое поле через изоляцию. Для бытового применения рекомендуется выбирать модель с диапазоном чувствительности от 90 до 250 В, что охватывает стандартное напряжение в розетках и осветительных сетях.
Обращайте внимание на наличие световой и звуковой индикации. Это важно при работе в слабоосвещённых местах или при необходимости одновременного контроля нескольких точек. Дополнительным плюсом будет встроенный автотест работоспособности – такая функция снижает риск ошибочного срабатывания из-за разряда батареи.
Если планируется регулярное использование, стоит выбрать отвертку с функцией регулировки чувствительности. Это позволит точнее локализовать положение проводов, особенно при наличии помех от соседних кабелей. Также предпочтительны модели с отключаемым звуком, чтобы не мешать окружающим при длительной работе.
Питание чаще всего осуществляется от батареек типа AAA или кнопочных элементов. Выбирайте устройство с лёгким доступом к отсеку для замены элементов питания. Корпус должен быть выполнен из ударопрочного пластика и иметь антискользящее покрытие – это повышает безопасность при работе одной рукой.

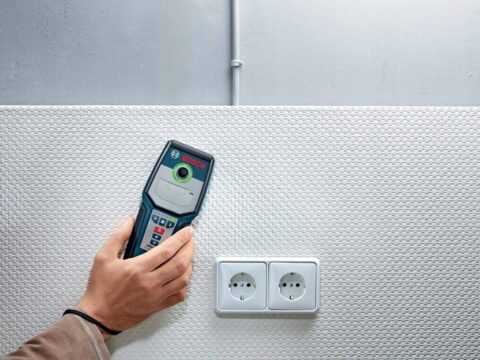

Проверка исправности индикаторной отвертки перед началом работы
Перед использованием индикаторной отвертки необходимо убедиться в её работоспособности на заведомо находящемся под напряжением участке, например, на розетке или контакте фазы в распределительной коробке. Если при прикосновении к фазному проводнику светодиод не загорается, отвертка неисправна.
Убедитесь, что контакт между пальцем и металлической площадкой на ручке плотный. Если отвертка требует замены батареи (в моделях с активной схемой), проверьте её состояние. Слабый свет или мигание индикатора часто указывает на разряд элемента питания.
При наличии нескольких режимов работы (контактный, бесконтактный) переключите в соответствующий режим и повторите проверку на фазе. В бесконтактном режиме индикатор должен реагировать на приближение к проводу под напряжением с расстояния до 1 см.
Если светодиод горит при касании нейтрального или заземляющего провода, отвертка дает ложные показания и требует замены. Использование неисправного инструмента может привести к ошибкам при поиске скрытой проводки.

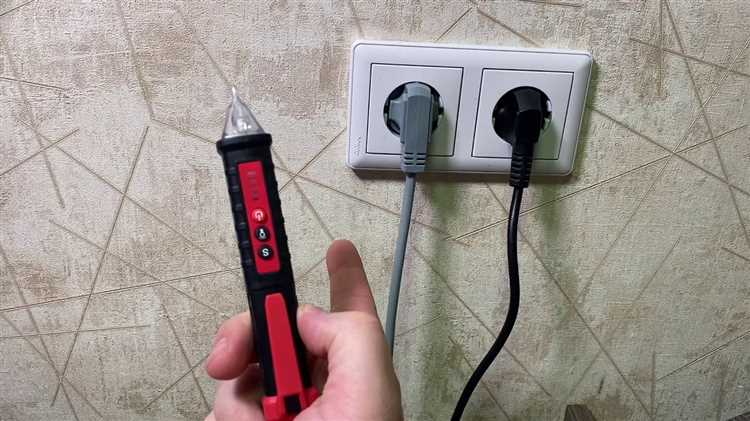

Методика последовательного сканирования стены на наличие проводки
Для точного определения скрытой проводки индикаторной отверткой необходимо выполнять сканирование стены строго по шагам, обеспечивающим максимально полный охват поверхности.
- Подготовьте поверхность: уберите предметы, препятствующие плотному прижатию индикаторной отвертки к стене.
- Установите индикаторную отвертку в рабочий режим и убедитесь в исправности устройства на известном участке с электропроводкой.
- Начинайте сканирование с верхнего угла стены, двигаясь горизонтально слева направо с шагом 5-7 см, плавно перемещая индикатор по поверхности.
- При достижении края стены сделайте вертикальный сдвиг вниз на 5-7 см и повторите горизонтальное сканирование в обратном направлении.
- Обратите внимание на характер сигнала индикаторной отвертки: постоянный или прерывистый свет и звук указывают на наличие электропроводки.
- Зафиксируйте места с наиболее яркими сигналами, отмечая их на стене мелом или карандашом для последующей проверки.
- При необходимости повторите сканирование с меньшим шагом (3-4 см) в зонах с подозрительным сигналом для уточнения положения проводки.
Важно соблюдать медленное и ровное движение инструмента, чтобы избежать пропуска скрытых кабелей и ложных срабатываний. Постоянный контакт индикаторной отвертки со стеной повышает точность обнаружения.

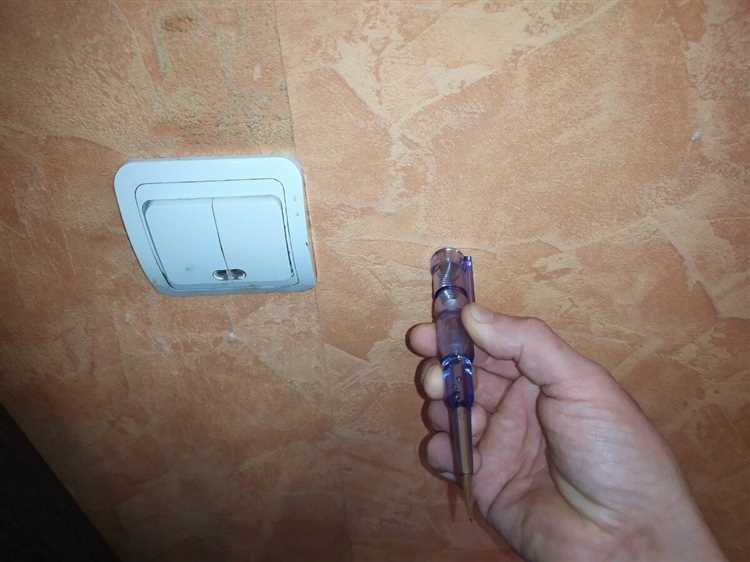

Как отличить сигнал от скрытого провода от помех и ложных срабатываний
Индикаторная отвертка реагирует на электромагнитное поле, поэтому важно уметь отличать реальный сигнал от скрытого провода от посторонних помех и ложных срабатываний.
- Проверка стабильности сигнала. Настоящий провод вызывает постоянное или периодически повторяющееся свечение или звуковой сигнал. Мимолетные вспышки, особенно при движении индикатора в воздухе, обычно свидетельствуют о помехах.
- Изменение интенсивности при приближении. При движении индикаторной отвертки вдоль стены сигнал от скрытого провода постепенно усиливается. Резкие перепады или отсутствие плавной градации указывают на ложное срабатывание.
- Использование теста на известном проводе. Проверка индикатора на хорошо видимом и исправном проводе помогает оценить чувствительность и характер реакции прибора.
- Исключение источников помех. Электроприборы, силовые кабели, радиопередатчики и металлические конструкции создают наводки. Отодвиньтесь от таких объектов, чтобы проверить, исчезает ли сигнал.
- Направленное сканирование. Сканирование поверхности перпендикулярно предполагаемому расположению провода помогает точнее определить границы сигнала. Помехи обычно имеют нечеткие и размытые зоны.
- Контроль нескольких точек. Сигнал скрытого провода фиксируется в нескольких точках вдоль линии. Отсутствие сигнала в соседних местах указывает на ложное срабатывание.
Следуя этим рекомендациям, можно значительно снизить количество ошибок и повысить точность определения скрытой проводки с помощью индикаторной отвертки.

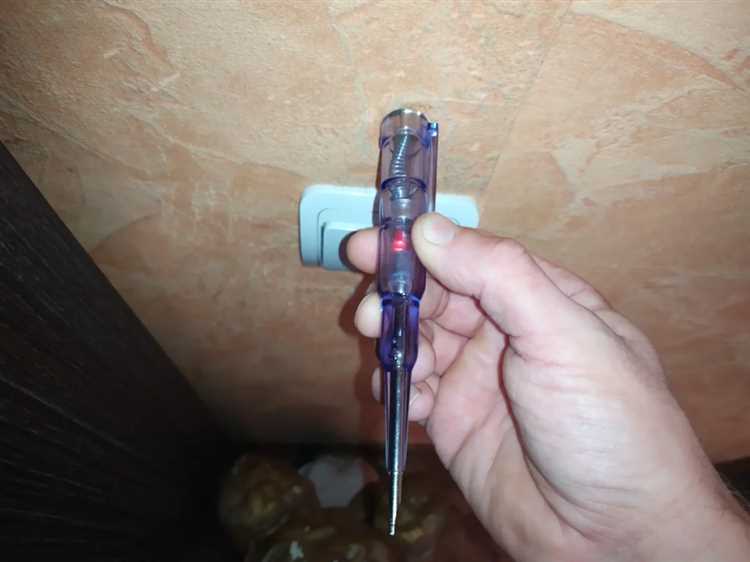

Определение направления пролегания проводки по серии точек с сигналом
Индикаторная отвертка фиксирует наличие напряжения в проводах, что позволяет выявить отдельные точки с активным сигналом вдоль скрытой проводки. Для определения направления пролегания необходимо провести последовательное замеры вдоль стены или потолка, фиксируя места появления светового или звукового сигнала.
Сначала измерения выполняют с интервалом 10–15 см, чтобы точно зафиксировать каждую точку с реакцией индикатора. При перемещении отвертки по поверхности сигналы появляются именно в местах прохождения провода под отделкой.
Собрав серию таких точек, соединяют их мысленно или визуально, образуя линию. Направление линии соответствует маршруту проводки. Для повышения точности движения измеритель следует вести плавно, без резких рывков, что уменьшает погрешности при регистрации сигнала.
Если сигнал пропадает, нужно увеличить плотность замеров в этом участке с шагом 5–7 см. Это помогает определить участки изгибов или ответвлений проводки, где сигнал может быть менее выражен.
Определение направления по серии точек позволяет не только выявить трассу, но и избежать повреждения при сверлении или креплении. Важно соблюдать осторожность и при сомнительных участках дополнительно проверить напряжение другим прибором.
Особенности поиска скрытой проводки в стенах из разных материалов
В бетонных стенах индикаторная отвертка часто показывает слабый или прерывистый сигнал из-за высокой плотности и низкой электропроводности материала. Для повышения точности необходимо медленно перемещать инструмент вдоль поверхности и ориентироваться на резкие изменения свечения индикатора.
В кирпичных кладках сигнал обычно четче, но могут возникать ложные срабатывания возле металлических крепежей или арматуры. Рекомендуется дополнительно проверить зоны пересечений с металлическими элементами и учитывать их влияние на показания.
В гипсокартонных перегородках обнаружение скрытой проводки проще благодаря тонкой структуре. Однако наличие металлических профилей требует аккуратности: индикатор может сработать на сам профиль, поэтому важно различать металлические и электрические сигналы по интенсивности свечения и месту расположения.
Деревянные конструкции дают слабый фон, но скрытая проводка под слоем штукатурки или краски может быть сложна для определения из-за отсутствия металлических элементов рядом. В таких случаях лучше использовать индикатор с повышенной чувствительностью и дополнительно проверять несколько точек вдоль предполагаемого маршрута кабеля.
В пенобетонных и газобетонных стенах материал характеризуется низкой электропроводностью, что снижает видимость сигнала индикаторной отвертки. Рекомендуется делать более медленные сканирования и ориентироваться на минимальные вспышки, подтверждая результаты при помощи других методов поиска.

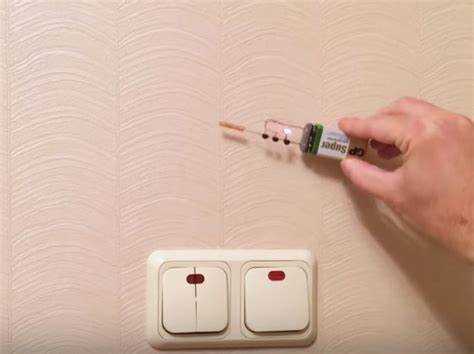

Типичные ошибки при использовании индикаторной отвертки и как их избежать
Ошибка – попытка определить фазу без подключения к заземлению или нулю. Индикаторная отвертка реагирует на напряжение при наличии цепи на корпусе. При отсутствии обратного контакта индикатор может не загореться, создавая иллюзию отсутствия напряжения.
Не следует проверять скрытую проводку при выключенном общем автомате, поскольку напряжение отсутствует. Это приводит к ложной уверенности в отсутствии проводки в стене. Перед тестом нужно убедиться, что питание включено, а автоматы не выключены.
Проверка с влажными руками или во влажной среде увеличивает риск поражения электрическим током и искажает показания индикатора. Необходимо использовать инструмент при сухих условиях, избегая контакта с водой.
Нередко игнорируется необходимость проверки исправности самой индикаторной отвертки. Перед началом работы следует протестировать её на известном напряжении, чтобы исключить поломку или разряд батарейки, что может привести к пропуску реального напряжения.
При попытке найти скрытые провода иногда перемещают индикатор слишком быстро вдоль поверхности стены. Для точного результата движение должно быть медленным и плавным, с остановками на подозрительных участках для более тщательной проверки.
Некоторые пользователи не учитывают влияние соседних проводов и металлических элементов конструкции, которые могут создавать ложные сигналы. Для исключения ошибок рекомендуется повторить проверку с разных сторон и углов.
Вопрос-ответ:
Как определить наличие скрытой проводки с помощью индикаторной отвертки?
Индикаторная отвертка реагирует на электромагнитное поле, создаваемое током в проводах. Для проверки скрытой проводки нужно поднести наконечник отвертки к стене в предполагаемом месте прокладки кабеля. Если в проводе есть напряжение, индикатор загорится или подаст световой сигнал. Так можно выявить местоположение проводки без вскрытия стены.
Можно ли использовать индикаторную отвертку для поиска проводки под напряжением в стенах с металлической арматурой?
Использование индикаторной отвертки в стенах с металлической арматурой усложняется из-за помех, которые создаёт металл. Металлические конструкции могут искажать электромагнитное поле, из-за чего индикатор может срабатывать неправильно — как ложноположительно, так и пропуская реальное присутствие проводки. В таких случаях рекомендуется дополнительно применять другие методы поиска, например, специальный трассоискатель или мультиметр с функцией обнаружения кабелей.
Какова точность определения местоположения скрытой проводки с помощью индикаторной отвертки?
Точность зависит от нескольких факторов: толщины стены, наличия других электроприборов поблизости, качества самой отвертки и силы тока в проводах. Обычно индикаторная отвертка позволяет определить зону проводки с погрешностью около нескольких сантиметров. Однако при толстых или многослойных стенах точность снижается, и можно лишь примерно обозначить участок, где проходит провод.
Можно ли найти скрытую проводку, если в сети отключено питание?
Индикаторная отвертка работает только при наличии напряжения в проводе, поэтому если питание отключено, обнаружить скрытую проводку с её помощью невозможно. В этом случае стоит использовать иные методы — например, специальные кабелеискатели, которые определяют провода по изменению электромагнитного поля или сопротивлению, даже если питание отсутствует.
