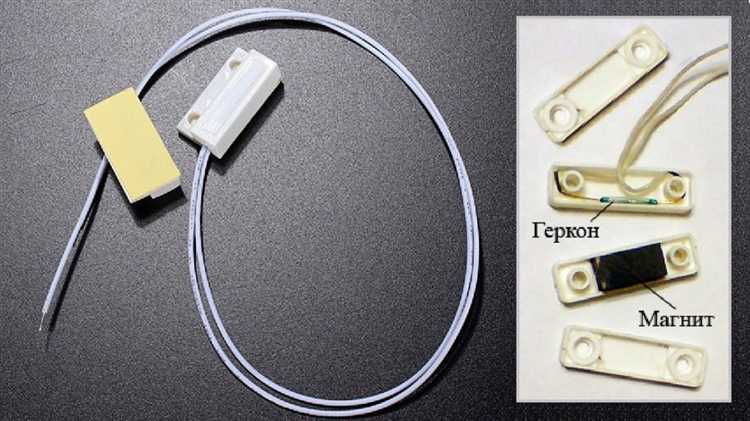

Герконовый датчик – это элемент автоматизации, работающий на основе магнитного поля. При приближении магнита контакты геркона замыкаются или размыкаются, что позволяет использовать его для управления внешними устройствами, включая насосы. Такие датчики широко применяются в системах контроля уровня жидкости, охранной сигнализации и бытовых автоматических системах.
Для корректной работы геркона с насосом требуется правильно выбрать схему подключения, учитывая характеристики датчика (тип контакта – нормально замкнутый или нормально разомкнутый), рабочее напряжение, максимальный ток коммутируемой нагрузки и наличие помех в цепи. При прямом подключении к насосу через реле или твердотельное реле необходимо предусмотреть защиту от обратных токов и индуктивных выбросов, особенно если используется электромагнитное реле.
В простейших схемах геркон соединяется последовательно с управляющим входом реле или контроллера. Однако для повышения надежности рекомендуется использовать развязку – например, через оптрон. В случае подключения к микроконтроллеру важно предусмотреть подтягивающий резистор (обычно 10 кОм) к логическому входу, чтобы избежать ложных срабатываний. Напряжение питания датчика должно соответствовать входным параметрам управляющей схемы – чаще всего это 3.3 В или 5 В.
Выбор конкретной схемы зависит от условий эксплуатации: длины сигнальных проводов, наличия электромагнитных помех, требуемой логики включения насоса (при замыкании или размыкании контактов). Установка диода шоттки или RC-цепочки на обмотке реле снижает риск повреждения компонентов и увеличивает срок службы системы. Надежное экранирование и правильная разводка проводов также играют ключевую роль в бесперебойной работе.
Выбор подходящего герконового датчика для насоса

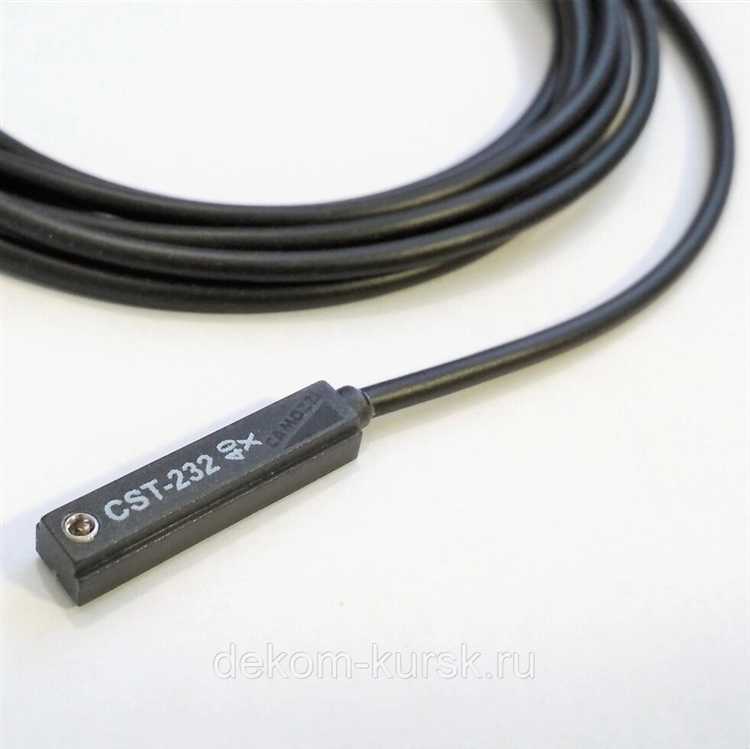

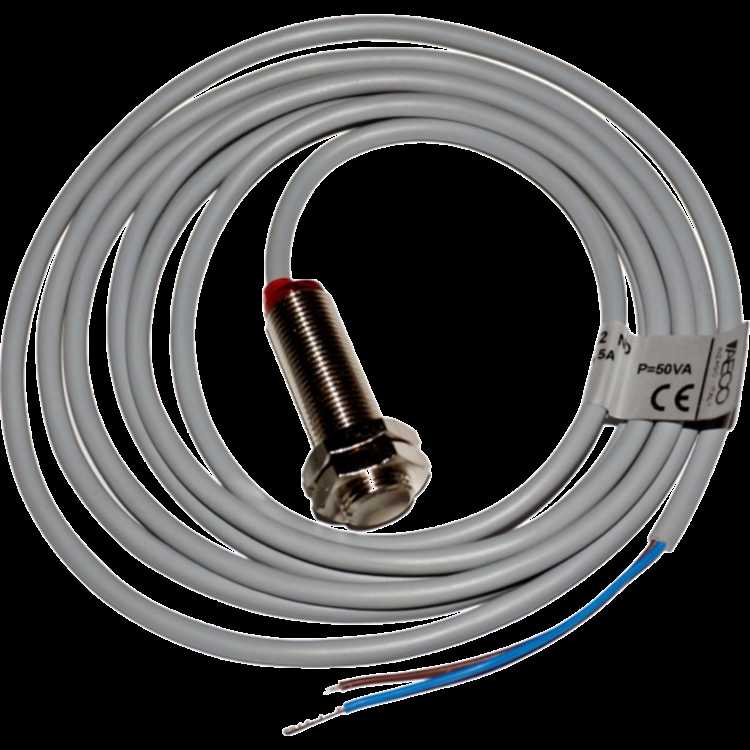

Если датчик будет установлен в гидросистеме, где требуется контроль уровня жидкости, оптимален геркон в герметичном пластиковом корпусе с плавучим элементом. Для сухих сред, например, при контроле положения клапана или реле давления, используют цилиндрические модели с креплением на поверхности корпуса оборудования.
При выборе учитывают следующие характеристики:
- Максимальный ток и напряжение коммутации – должно соответствовать характеристикам цепи управления насоса (чаще всего 12–24 В, до 0,5 А).
- Тип контакта – нормально разомкнутый (NO), нормально замкнутый (NC) или переключающий (SPDT), в зависимости от логики работы насоса.
- Способ монтажа – наружный (крепление на корпус), встроенный (в патрубок), с резьбой или на магните.
- Степень защиты корпуса – не ниже IP65 для работы во влажной среде или при попадании брызг.
Для насосов, работающих с агрессивными жидкостями, необходимы датчики с тефлоновым или полипропиленовым корпусом. В системах с вибрацией предпочтительны модели с жестким креплением и дополнительной защитой от механических воздействий.

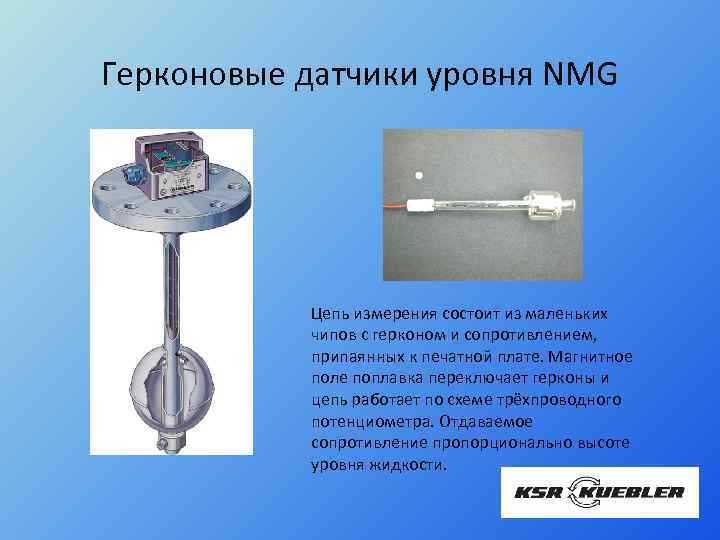

Если геркон должен срабатывать при наличии магнитного поля, важно правильно выбрать расстояние срабатывания и силу магнита. При необходимости контролировать несколько состояний, следует использовать герконы с несколькими зонами срабатывания или дополнительно использовать логические модули.
Выбор герконового датчика осуществляется не по универсальности, а по точному соответствию рабочим условиям конкретного насоса. Ошибки на этом этапе приводят к ложным срабатываниям, отказу системы или перегреву контактов.

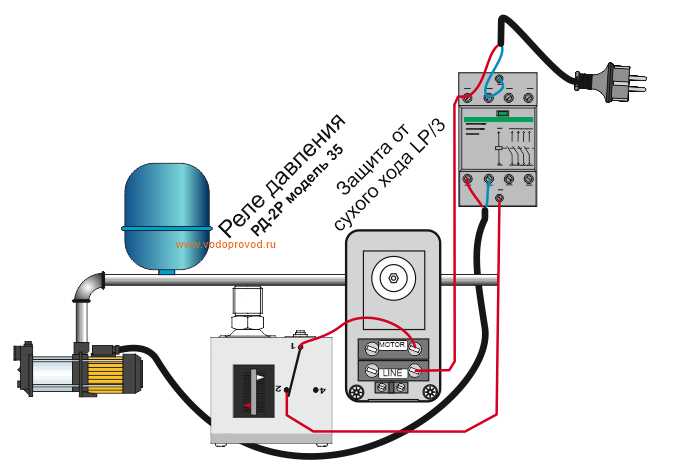

Схема подключения геркона к реле и насосу
Для управления насосом с помощью герконового датчика требуется промежуточное реле, поскольку геркон не рассчитан на коммутацию высоких токов. Простейшая схема включает геркон, реле с обмоткой на 12 В или 24 В (в зависимости от используемого источника питания), диод для защиты от обратного тока и нагрузку – насос.
Цепь насоса: силовые контакты реле (нормально разомкнутые) включаются последовательно в разрыв фазы (или плюса, если насос на постоянном токе). После замыкания геркона реле срабатывает и замыкает цепь питания насоса.
Важно: если насос работает от сети 220 В, используйте реле с соответствующей изоляцией и контактной группой, рассчитанной на коммутацию сетевого напряжения и тока насоса с запасом минимум 30%. Контакты реле должны быть физически изолированы от управляющей цепи геркона.
Герконовый датчик желательно размещать вдали от вибраций и электромагнитных помех. При значительной длине соединительных проводов используется экранированный кабель. Установка конденсатора (0,1 мкФ) параллельно геркону может предотвратить ложные срабатывания от наводок.
Типы насосов и особенности подключения геркона
Подключение герконового датчика зависит от типа насоса, его принципа работы и системы управления. Наиболее часто используются три категории насосов: поверхностные, погружные и циркуляционные. Каждый из них требует отдельного подхода к интеграции геркона в схему управления.
Для поверхностных насосов, применяемых для перекачки воды из колодцев и емкостей, геркон устанавливается в зону контроля уровня воды – например, в резервуаре. Его задача – размыкать или замыкать цепь управления насосом при достижении определённого уровня. В этом случае геркон чаще всего соединяется через промежуточное реле, которое управляет силовой цепью.
Погружные насосы, используемые в скважинах или дренажных системах, требуют повышенной надёжности системы контроля. Здесь геркон может устанавливаться либо внутри корпуса поплавка, либо в герметичном корпусе, закреплённом на фиксированном уровне. Подключение осуществляется через твердотельное или электромеханическое реле, способное работать в условиях повышенной влажности и слаботочных сигналов.
Циркуляционные насосы, используемые в системах отопления, часто управляются по температуре, но могут также реагировать на уровень теплоносителя в расширительном баке. В таких случаях геркон размещается в резервуаре и контролирует минимальный уровень, предотвращая сухой ход. Подключение производится к управляющему входу контроллера или к модулю аварийного отключения.
При подключении геркона важно учитывать тип контактов: нормально разомкнутые (NO) или нормально замкнутые (NC). Поверхностные и циркуляционные насосы чаще используют NO-контакты, обеспечивая включение при достижении нужного уровня. Для аварийного отключения в погружных системах предпочтительнее использовать NC-контакты – в случае обрыва провода насос не включится.
Также важно применять варисторы или диоды для защиты геркона от индуктивных выбросов, особенно при работе с реле. Нельзя подключать геркон напрямую к нагрузке насоса – всегда требуется промежуточное реле или управляющий вход контроллера, рассчитанный на слаботочные сигналы.
Подключение геркона к контроллеру или микроконтроллеру
Для подключения герконового датчика к микроконтроллеру (например, Arduino, ESP32 или STM32) используется простой двухпроводной интерфейс. Один контакт геркона подключается к цифровому входу микроконтроллера, второй – к общему проводу (GND). Обязательно предусмотрите подтягивающий резистор: 10 кОм между входом микроконтроллера и положительной шиной питания (Vcc), если используется нормально-разомкнутый геркон.
Геркон при срабатывании замыкает или размыкает цепь, формируя логический ноль или единицу на входе микроконтроллера. Логика работы зависит от типа геркона и выбранной схемы подключения. Если требуется защита от дребезга контактов, используйте RC-фильтр (например, 1 кОм и 100 нФ) или программную фильтрацию с задержкой в 10–20 мс.
Для безопасной работы с насосом через микроконтроллер следует использовать промежуточное реле или оптосимистор. Микроконтроллер обрабатывает сигнал с геркона и на основе этого управляет силовой частью через выходной транзистор или драйвер реле. Прямое управление насосом с выхода микроконтроллера недопустимо из-за ограниченной выходной мощности.
При использовании внешнего питания геркона (например, при длинных проводах) стоит включить ограничительный резистор в цепь питания геркона, чтобы избежать ложных срабатываний из-за электромагнитных помех. Эффективно помогает экранированный кабель с заземлением одной стороны экрана.
Если микроконтроллер поддерживает прерывания, рекомендуется использовать их для обработки сигнала с геркона – это снижает нагрузку на основной цикл и обеспечивает мгновенное реагирование на изменение состояния. Прерывание должно быть настроено на срабатывание по фронту или спаду, в зависимости от схемы подключения.
Настройка порогов срабатывания и проверка геркона
Определение порога срабатывания геркона начинается с точного измерения расстояния срабатывания – расстояния между магнитом и герконовым контактами, при котором происходит замыкание. Используйте линейку с делениями 0,5 мм для точности. Стандартные герконы реагируют на магнит на расстоянии от 2 до 8 мм.
Фиксируйте магнит на регулируемом элементе (поплавке или штанге) и медленно меняйте расстояние до геркона. Подключите геркон к мультиметру в режиме прозвонки. Зафиксируйте минимальное расстояние, при котором контакты замыкаются, и максимальное, при котором размыкаются.
Для стабильной работы системы задайте порог срабатывания с запасом в 1–2 мм, чтобы исключить ложные срабатывания из-за вибраций или колебаний жидкости. Например, если геркон замыкается на 5 мм, установите порог срабатывания на уровне 6–7 мм.
Проверка геркона включает три этапа. Первый – измерение сопротивления контактов: в замкнутом состоянии оно должно быть менее 1 Ом, в разомкнутом – бесконечность. Второй этап – проверка на наличие дребезга контактов, который проявляется кратковременными размыканиями при удержании магнита на пороге срабатывания. Для этого подключите геркон к цифровому входу контроллера с логированием состояния.
Третий этап – имитация рабочих условий: геркон устанавливается на насосе или в емкости с жидкостью, контролируется реакция при изменении уровня. Обязательно фиксируйте устойчивое срабатывание при заданном уровне без задержек и сбоев.
Если наблюдается нестабильность, проверьте целостность геркона, отсутствие загрязнений и качество контактов. При необходимости замените магнит на более сильный или используйте геркон с меньшим порогом срабатывания.
Изоляция, защита и крепление герконового датчика
Герконовый датчик необходимо изолировать от влаги и пыли, чтобы избежать коротких замыканий и коррозии контактов. Для этого применяют термоусадочную трубку с классом защиты не ниже IP65, которая плотно обжимает корпус и провода. Дополнительно можно использовать силиконовый герметик, обеспечивающий гибкую и надежную защиту при вибрациях.
Защитный кожух из непроводящего пластика или резины предотвращает механические повреждения и ударные нагрузки. При монтаже следует учитывать температурный режим эксплуатации – материалы крепления и изоляции должны сохранять свойства в диапазоне от -40 до +80 °C.

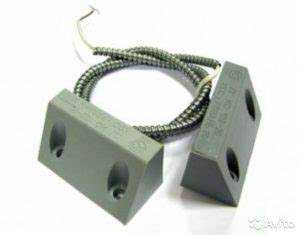

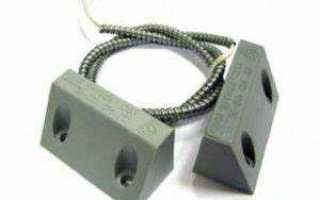

Крепление геркона к корпусу насоса или трубопроводу осуществляется с помощью хомутов из нержавеющей стали или монтажных пластиковых стяжек. Важно обеспечить неподвижность датчика, чтобы исключить ложные срабатывания при вибрации. Если возможно, закрепляют датчик на резиновых амортизирующих прокладках.
Провода датчика прокладывают отдельно от силовых кабелей и фиксируют с запасом длины для предотвращения натяжения при вибрациях. Использование кабельных канавок или гофротрубок дополнительно защищает проводку от механических повреждений и загрязнений.
При наружном монтаже датчика рекомендуется предусмотреть дополнительную защиту от ультрафиолетового излучения – использование специальных оболочек или монтаж в затенённых местах значительно увеличивает срок службы геркона.
Решение распространённых проблем при подключении геркона
Если геркон не срабатывает или срабатывает с задержкой, стоит проверить расстояние между магнитом и герконовым элементом. Оптимальное расстояние обычно не превышает 5–10 мм, в зависимости от модели датчика. Превышение этого зазора снижает чувствительность и надёжность срабатывания.
Для исключения ложных срабатываний следует минимизировать влияние внешних магнитных полей и вибраций. Геркон необходимо закрепить жёстко, избегая перемещений, а проводку расположить отдельно от силовых кабелей насоса, чтобы снизить электромагнитные помехи.
Частой проблемой становится окисление контактов геркона при работе в агрессивных средах или высокой влажности. Для защиты применяют герметичные корпуса и изоляционные материалы, а также используют герконы с покрытием контактов из золота или других стойких металлов.
При подключении к контроллеру важно использовать подтягивающие резисторы, особенно если геркон работает в режиме замыкания цепи на землю. Отсутствие подтяжки приводит к «плавающим» состояниям входа, что вызывает нестабильность сигнала и ложные срабатывания.
Если герконовый датчик применяется в цепи с индуктивной нагрузкой, например, катушкой реле насоса, необходимо подключать защитные элементы – диоды или RC-цепочки для подавления выбросов напряжения, которые могут повредить геркон или контроллер.
При систематических отказах или нестабильной работе геркона рекомендуют проверить качество соединений и пайки проводов. Плохой контакт или механические повреждения часто становятся причиной перебоев в работе датчика.
Вопрос-ответ:
Какие типы герконовых датчиков лучше подходят для подключения к водяному насосу?
Для подключения к водяному насосу чаще всего применяют герконы с контактной нагрузкой до 1–2 А и напряжением до 24 В постоянного тока. Оптимальны герконы с высокой чувствительностью и низким сопротивлением контактов, чтобы минимизировать потерю сигнала. Если насос работает с более высокими токами, лучше использовать геркон с дополнительным реле, чтобы избежать износа контактов датчика.
Как правильно подключить геркон к контроллеру насоса, чтобы избежать ложных срабатываний?
Для стабильной работы геркона подключают его через подтягивающий резистор к входу контроллера или микроконтроллера. Это позволяет избежать «плавающих» состояний входа. Дополнительно можно использовать фильтры или программную стабилизацию, учитывая возможные помехи и вибрации в зоне установки. Важно также обеспечить надежную изоляцию и защиту от влаги, чтобы исключить коррозию и короткие замыкания.
Какие причины могут привести к неправильной работе герконового датчика при подключении к насосу?
Основные причины сбоев — неправильное расположение датчика относительно магнита, повреждение корпуса геркона, плохие контакты соединений и воздействие электромагнитных помех. Кроме того, при превышении допустимого тока через геркон контакты быстро изнашиваются. Нередко проблемы возникают из-за отсутствия защиты от влаги, что приводит к окислению и выходу из строя. Также стоит проверить, что геркон подходит по техническим параметрам для данного типа насоса.
Нужно ли использовать дополнительное реле при подключении геркона к насосу и почему?
Если нагрузка насоса превышает максимально допустимый ток геркона, то дополнительное реле обязательно. Геркон рассчитан на малые токи и напряжения, и при прямом подключении к мощному насосу контакты быстро выходят из строя из-за искрения и перегрева. Реле служит промежуточным звеном, разгружая геркон и обеспечивая долговременную стабильную работу системы.
Как организовать защиту герконового датчика от влаги и механических повреждений при установке на насос?
Геркон следует размещать в герметичном корпусе или обмотать влагозащитной изоляционной лентой, устойчивой к воде и перепадам температуры. Для крепления используют пластиковые или резиновые держатели, которые предотвращают механическое смещение и вибрации. В местах соединения проводов рекомендуется применять термоусадочные трубки и герметики. Такой подход помогает продлить срок службы датчика и сохранить точность показаний.
Какие основные этапы подключения герконового датчика к насосу и на что следует обратить внимание при монтаже?
Подключение герконового датчика к насосу включает несколько ключевых шагов. Сначала необходимо выбрать подходящий тип геркона с учётом технических характеристик насоса и условий эксплуатации. Далее устанавливают датчик так, чтобы он реагировал на магнитное поле, создаваемое элементом управления или магнитом, закреплённым на движущейся части насоса. Важно обеспечить правильное электрическое подключение: геркон обычно подключается в разрыв цепи управления насосом или к контроллеру, учитывая полярность и максимальный ток. Следует также изолировать соединения, чтобы предотвратить короткие замыкания и защитить датчик от влаги и пыли. Наконец, после установки проводят проверку срабатывания геркона при включении и выключении насоса, чтобы удостовериться в корректной работе системы. При монтаже важно избегать механических повреждений датчика и использовать подходящие крепежные элементы, обеспечивающие стабильность положения.
