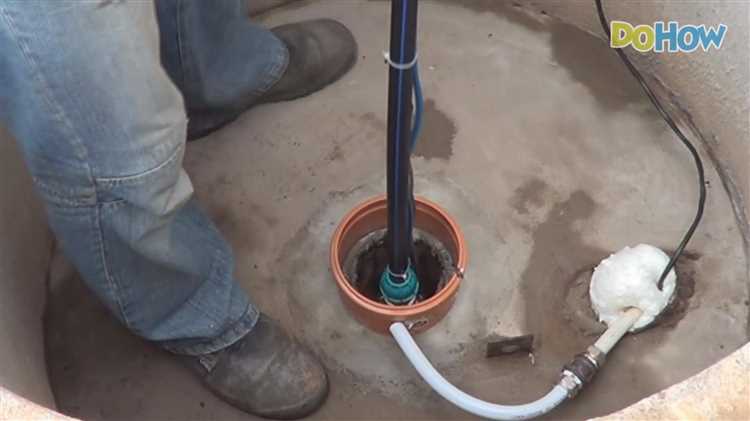

Как подвесить насос в колодце на трос

Неправильное крепление насоса в колодце приводит к поломке оборудования, перегреву, срыву троса и дорогостоящему ремонту. Надёжная подвеска начинается с выбора подходящего троса. Оцинкованный или нержавеющий стальной трос сечением не менее 4 мм выдерживает вес большинства бытовых насосов с запасом прочности. Полимерные верёвки, капрон и шпагат недопустимы из-за растяжения, разрушения от влаги и ультрафиолета.

Крепление троса к насосу осуществляется через проушину или штатный рым-болт. Резьбовые соединения фиксируются контргайкой и гровером, чтобы исключить самопроизвольное ослабление при вибрации. Один из частых просчётов – отсутствие демпфера между насосом и тросом. Для гашения вибраций рекомендуется установить резиновую вставку длиной 5–10 см, закреплённую с двух сторон металлическими хомутами.

Трос необходимо закреплять к оголовку или бетонному перекрытию через анкерное кольцо или карабин с замком. Допускается дополнительное крепление к крюку, вбитому в стену колодца, но только как страховочное. Узлы и петли исключаются – используется обжимная гильза или зажим типа «бабочка». Все элементы подвески должны быть рассчитаны на нагрузку не менее 200% от массы насоса с водой.

Длина троса подбирается так, чтобы насос находился минимум в 50 см от дна и не ближе 30 см к зеркалу воды при минимальном уровне. Перед погружением обязательно проверяется ровность намотки кабеля и отсутствие перекрутов. Трос должен идти параллельно кабелю питания, крепясь к нему пластиковыми стяжками через каждые 1–1,5 метра. Это предотвращает разрыв изоляции при движении воды или вибрациях.

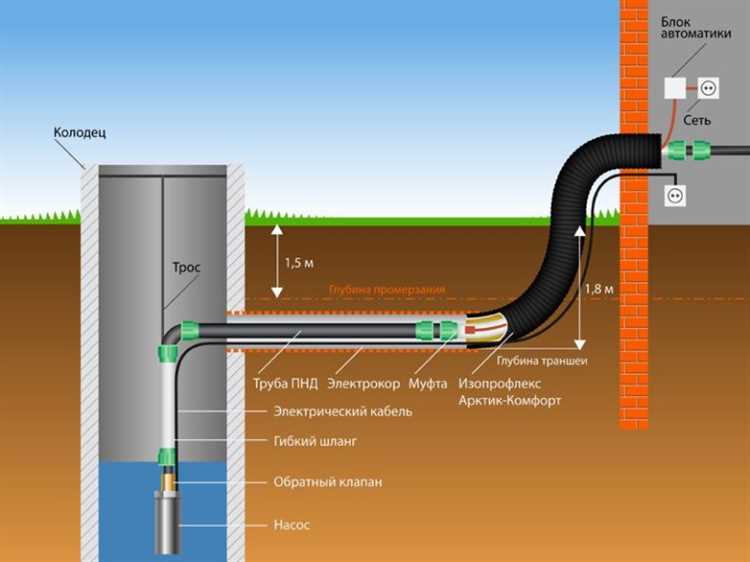

Как выбрать подходящий трос по материалу и диаметру

Для подвеса насосов в колодцах оптимален трос из нержавеющей стали марки AISI 304 или 316. Эти материалы выдерживают длительное воздействие воды без коррозии и сохраняют прочность. Оцинкованные тросы быстро ржавеют, что приводит к опасным повреждениям. Синтетические тросы применяют при глубинах до 10 м и весе насоса не выше 10 кг, поскольку они растягиваются и подвержены истиранию.

Диаметр троса рассчитывают исходя из веса насоса с кабелем и глубины. Для массы до 15 кг и глубины до 25 м достаточен трос диаметром 3 мм из нержавейки. Если масса превышает 30 кг или глубина более 40 м, выбирают трос толщиной не менее 5 мм. Для синтетических тросов диаметр увеличивают на 1,5–2 мм из-за меньшей прочности и растяжимости.

Прочность троса должна превышать общий вес с запасом минимум в 3 раза, учитывая динамические нагрузки при пуске и вибрации. Проверяйте трос на отсутствие повреждений и целостность оплётки. Используйте только заводские зажимы и крепления, чтобы избежать обрывов в процессе эксплуатации.

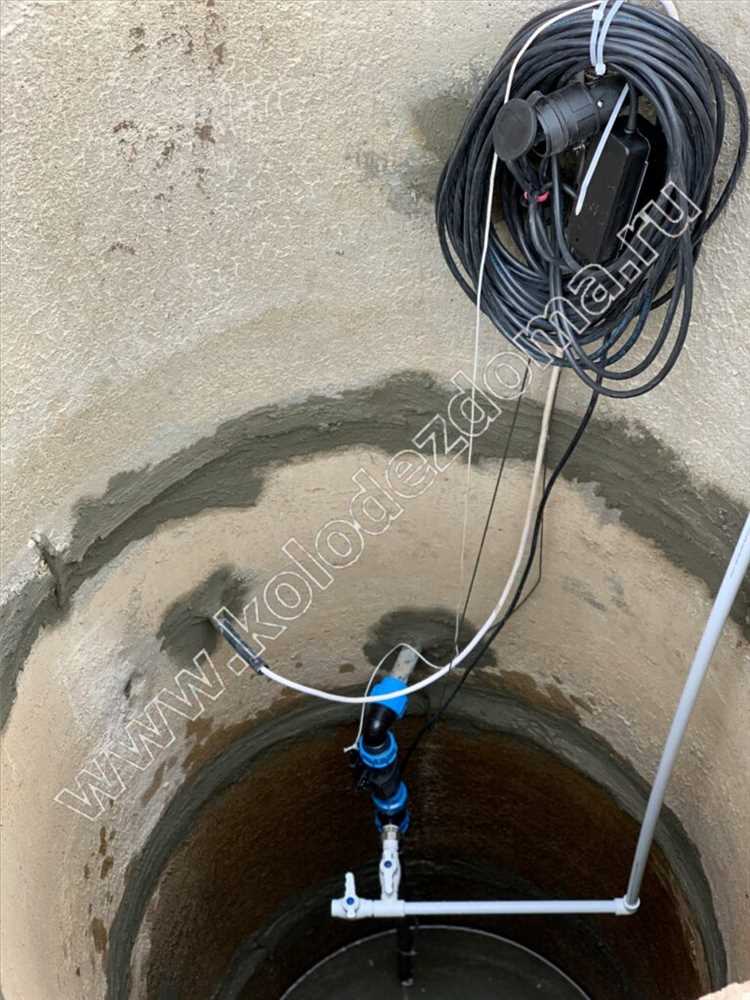

Как определить оптимальную глубину подвеса насоса

Оптимальная глубина подвеса насоса в колодце определяется исходя из нескольких ключевых параметров: уровня статического и динамического воды, высоты напора и технических характеристик оборудования.

Первым шагом измерьте статический уровень воды – это расстояние от поверхности воды до устья колодца в состоянии покоя. Данный показатель важен для определения минимальной глубины, на которой насос сможет всасывать воду без риска работы на сухую.

Далее измерьте динамический уровень – уровень воды при включенном насосе. Обычно он ниже статического на 0,3–1,0 метра, в зависимости от дебита скважины и производительности насоса.

Оптимальная глубина подвеса насоса должна быть не менее чем на 0,5 метра ниже динамического уровня. Это исключит попадание воздуха в насос и обеспечит стабильное всасывание.

Дополнительно учитывайте технические параметры насоса. Например, для погружных моделей глубина погружения не должна превышать максимальную, указанную в паспорте – обычно это 50-70 метров. При превышении возможно перегревание и преждевременный выход из строя.

Рекомендуется оставлять запас по глубине – не менее 1 метра до дна колодца, чтобы избежать засасывания песка и ила, что сокращает срок службы оборудования.

Учитывайте также амплитуду колебаний уровня воды в сезонный период – насос следует подвешивать с учетом минимального уровня, чтобы избежать его выхода из воды при сезонном падении.

Правильное определение глубины подвеса снижает риск поломок и обеспечивает длительную работу насоса без снижения производительности.

Какие узлы и крепления применять для надежной фиксации

Для надежного подвешивания насоса в колодце важно выбирать крепления и узлы, которые обеспечат прочность, минимизируют риск проскальзывания и не повредят трос. Рекомендуется использовать стальные тросы с оцинковкой или нержавеющей сталью диаметром от 4 мм, устойчивые к коррозии и износу.

Основные узлы и крепления:

• Карабин с замком – обеспечивает быстрый и надежный монтаж, предотвращая случайное раскрытие. Карабины выбирайте из нержавеющей стали с грузоподъемностью не менее 2-х кратной массы насоса.
• Восьмерка – классический узел для создания петли на конце троса, устойчив к нагрузкам, не затягивается и легко развязывается после эксплуатации.
• Коуш (защитный наконечник) – металлическая втулка, которая устанавливается на петлю из троса для защиты от износа и перетирания. Коуш продлевает срок службы узла, снижая риск повреждения волокон троса.
• Зажимы для троса (клеммы-гриндеры) – используют для закрепления петель. Рекомендуется применять двойные зажимы с правильным распределением нагрузки: один зажим ставится ближе к концу троса, второй – на 3-5 см выше.

Правильная последовательность крепления:

1. Сформировать петлю на конце троса с помощью узла «восьмерка».
2. Надеть коуш на петлю для защиты от трения.
3. Закрепить петлю двойным зажимом, тщательно затянув болты и проверив отсутствие люфтов.
4. Подсоединить карабин с замком к петле, чтобы обеспечить надежное и быстрое снятие насоса при необходимости.

Не допускается использование простых узлов типа «узел восьмёрка» без коуша и зажимов, так как трос быстро изнашивается и петля может соскользнуть под нагрузкой. Категорически исключите крепления на пластиковых или слабых металлических элементах – только проверенные стальные детали с соответствующими характеристиками.

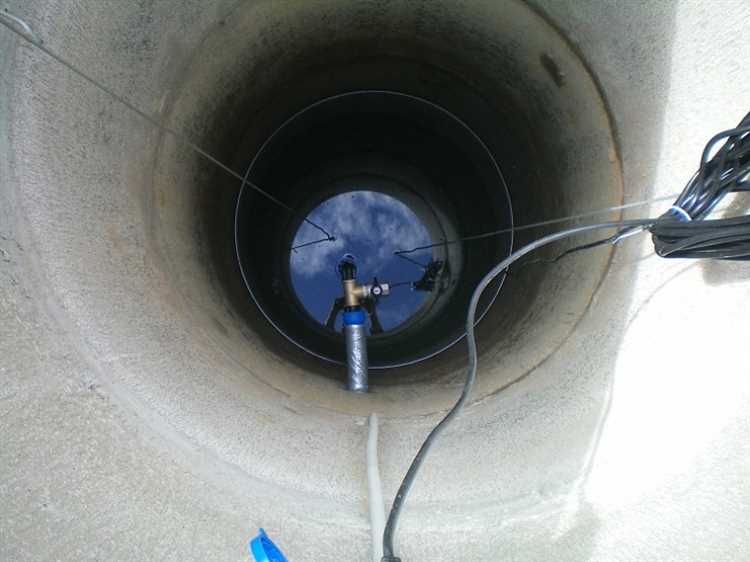

Как избежать перекоса и трения троса о стенки колодца

Используйте прочный стальной или полипропиленовый трос с антикоррозийным покрытием диаметром не менее 4 мм. Трос должен свободно проходить через направляющую без зазоров, создающих трение и износ. Важно закрепить трос у насоса так, чтобы точка крепления находилась точно по центру, исключая перекос.

Регулярно проверяйте равномерность натяжения троса при опускании и подъёме насоса. Перекос часто возникает из-за неровностей креплений или излишнего провиса троса. Для контроля положения используйте уровень, закреплённый на корпусе насоса.

Если колодец имеет значительный диаметр или неровные стены, установите несколько направляющих элементов по периметру, чтобы стабилизировать положение троса и насоса. При глубине более 10 метров рекомендуется использовать демпферные амортизаторы, снижающие колебания и ударные нагрузки на крепления.

Избегайте использования троса с механическими повреждениями или коррозией – они увеличивают трение и риск обрыва. Замена троса должна выполняться не реже одного раза в 3–5 лет в зависимости от интенсивности эксплуатации и условий окружающей среды.

Что важно учесть при использовании нержавеющего троса

Для подвешивания насоса в колодце рекомендуется использовать трос из нержавеющей стали марки AISI 316 или аналогичной с повышенной коррозионной стойкостью. Диаметр троса должен соответствовать весу насоса с запасом прочности не менее 3:1. Это снижает риск обрыва и повышает долговечность конструкции.

Перед установкой трос необходимо тщательно проверить на отсутствие повреждений, следов коррозии и усталости металла. Даже мелкие дефекты могут привести к быстрому износу в условиях повышенной влажности.

Для крепления троса используйте специальные зажимы из нержавеющей стали, а не алюминиевые или оцинкованные, так как они быстрее разрушаются в агрессивной среде колодца. Количество зажимов должно быть не менее двух на каждое соединение, с равномерным распределением нагрузки.

Рекомендуется дополнительно обработать трос антикоррозионным составом на основе силикона или фторполимеров для увеличения срока службы, особенно если колодец содержит агрессивные примеси или хлор.

Избегайте трения троса о острые кромки труб или стенок колодца. Для этого используйте пластиковые или резиновые втулки на местах контакта, чтобы предотвратить повреждение волокон и образование микротрещин.

При монтаже натяжение троса должно быть достаточным для исключения провисания, но не чрезмерным, чтобы не вызвать деформацию или преждевременный износ. Оптимальная натяжка достигается при отсутствии люфта и возможности небольшой амплитуды движения насоса под нагрузкой.

Регулярно проверяйте состояние троса после каждого сезона эксплуатации. Замена требуется при появлении первых признаков коррозии, изменения цвета или ухудшения гибкости.

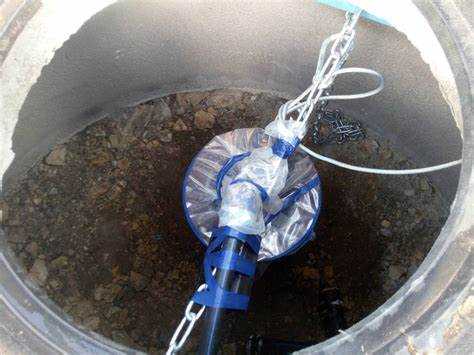

Как защитить электрический кабель при подвеске насоса

Для надежной и долговечной эксплуатации насоса в колодце защита электрического кабеля от механических повреждений и воздействия воды критична. Пренебрежение этим аспектом часто приводит к короткому замыканию и поломке оборудования.

1. Выбор кабеля с подходящей изоляцией. Используйте кабель с резиновой или ПВХ-изоляцией, рассчитанный на работу в условиях повышенной влажности и погружения в воду. Оптимальны марки ВВГ, ПВС с двойной изоляцией.

2. Использование защитной оболочки. Для предотвращения истирания кабеля при трении о стенки колодца и элементы крепления, обязательно наденьте на кабель защитную гофротрубу или армированную пластиковую трубку, устойчивую к механическим нагрузкам и ультрафиолету.

3. Фиксация кабеля отдельно от троса. Никогда не связывайте кабель и подвесной трос вместе напрямую. Закрепите кабель на тросе с помощью пластиковых стяжек с интервалом не более 30 см, чтобы избежать смещения и натяжения.

4. Защита места ввода кабеля в насос. Обязательно применяйте герметичные вводы или гофрированные муфты, предотвращающие попадание воды внутрь кабеля и обеспечивающие надежную защиту от изломов.

5. Проверка длины кабеля. Кабель должен быть с запасом минимум 20–30 см по длине, чтобы исключить натяжение и повреждения при опускании и подъеме насоса.

6. Регулярный осмотр. Планируйте проверку целостности изоляции и состояния защитных элементов минимум раз в год, особенно после интенсивного использования или подъема насоса.

Соблюдение этих правил существенно снижает риск повреждения кабеля и продлевает срок службы погружного насоса.

Как выполнить демонтаж насоса без повреждения троса

Перед началом демонтажа убедитесь, что насос отключён от электропитания и водоснабжения. Освободите место вокруг колодца для удобного подъёма оборудования. Поднимайте насос плавно, избегая рывков, чтобы снизить нагрузку на трос.

Используйте специальные захваты или карабины, закреплённые на штатных креплениях насоса. Если конструкция позволяет, дополнительно зафиксируйте трос в нескольких точках, чтобы равномерно распределить вес. Это предотвратит трение и перетирание троса во время подъёма.

Следите за направлением троса: он должен подниматься строго вертикально, без перекручиваний и изгибов. При наличии скользящих элементов, таких как ролики или направляющие, проверьте их состояние и смазку – это уменьшит износ троса.

Для контроля состояния троса во время подъёма используйте визуальный осмотр с фонарём. При обнаружении повреждений или сильного износа остановите подъём и замените трос. Не допускайте продолжения работы с дефектами, это повышает риск обрыва.

После извлечения насоса аккуратно разместите его на ровной поверхности, не допуская контакта с острыми предметами. Трос храните, скрученным в кольцо без перегибов, чтобы сохранить его структуру и продлить срок службы.

Вопрос-ответ:

Как правильно выбрать трос для подвешивания насоса в колодце?

Для подвешивания насоса рекомендуется использовать стальной или синтетический трос с высокой прочностью на разрыв. Стальной трос выдерживает значительные нагрузки и менее подвержен растяжению, однако он может подвергаться коррозии, если колодец влажный. Синтетические тросы легче и устойчивы к гниению, но требуют проверки на износ и повреждения. Диаметр троса должен соответствовать весу насоса с запасом прочности не менее 2-3 раз. Выбор зависит от условий эксплуатации и конструкции колодца.

Какие ошибки чаще всего допускают при креплении насоса на тросе?

Одна из распространённых ошибок — неправильное крепление троса к корпусу насоса, из-за чего он может соскользнуть или повредиться. Также часто трос просто завязывают без использования специальных узлов или крепежных элементов, что снижает надежность. Ещё одна ошибка — отсутствие защиты троса от перетирания о края колодца или элементы конструкции. Неправильное натяжение троса может привести к его излишнему провисанию или повреждению насоса при поднятии и опускании.

Как избежать повреждений насоса и троса при установке в колодце?

Для предотвращения повреждений важно обеспечить правильное крепление троса с использованием прочных и надёжных узлов или специальных крепежных элементов, таких как карабины или зажимы. Рекомендуется установить защитные втулки или накладки на местах соприкосновения троса с острыми краями колодца. При монтаже нужно следить, чтобы трос не перекручивался и не терся о бетон или камни. Регулярный осмотр и замена изношенных частей продлят срок службы оборудования.

Какие инструменты и материалы нужны для подвешивания насоса в колодце на трос?

Для работы понадобятся: подходящий по прочности трос, карабины или зажимы для крепления, пассатижи или специальные ключи для затяжки крепежа, защитные накладки или втулки для предотвращения перетирания, а также измерительная лента для контроля длины троса. Иногда может понадобиться лестница или подъемное устройство для безопасного доступа в колодец. Правильный выбор и подготовка инструментов значительно облегчают процесс монтажа и обеспечивают надежность конструкции.

Как правильно проверить надежность подвески насоса после установки?

После установки следует проверить крепления троса на прочность и отсутствие люфта. Нужно аккуратно подтянуть насос, контролируя, чтобы трос не соскальзывал и не перетирался. Важно убедиться, что узлы или зажимы закреплены плотно и не ослабнут при эксплуатации. Для проверки можно поднять насос на высоту и удерживать нагрузку некоторое время, чтобы выявить слабые места. Регулярные проверки помогут своевременно обнаружить возможные дефекты и избежать аварий.

Какие основные ошибки допускают при подвешивании насоса в колодце на трос?

Часто встречаются ошибки, связанные с выбором неподходящего троса — слишком тонкого или неустойчивого к влаге и коррозии. Также многие неправильно крепят трос к насосу, что приводит к соскальзыванию или повреждению оборудования. Еще одной распространённой ошибкой является отсутствие защиты троса от трения о стенки колодца, из-за чего трос быстро изнашивается и рвётся. Наконец, иногда трос натягивают слишком сильно или наоборот оставляют слишком свободным, что осложняет обслуживание и может привести к поломке насоса.

Как правильно выбрать и закрепить трос для подвешивания насоса в колодце?

Для подвешивания насоса лучше использовать металлический трос из нержавеющей стали или специальную синтетическую ленту с высокой прочностью и устойчивостью к влаге. Диаметр троса должен соответствовать весу и размеру насоса с запасом прочности. При закреплении троса к насосу важно использовать надёжные узлы или специальные крепёжные элементы, которые не повредят корпус насоса и обеспечат стабильное соединение. Чтобы трос не терся о стенки колодца, можно использовать защитные втулки или направляющие. Наконец, следует проверить, что трос не перекручивается и находится в натянутом состоянии, но без излишнего напряжения, чтобы обеспечить удобство подъёма и опускания насоса без риска повреждения.
