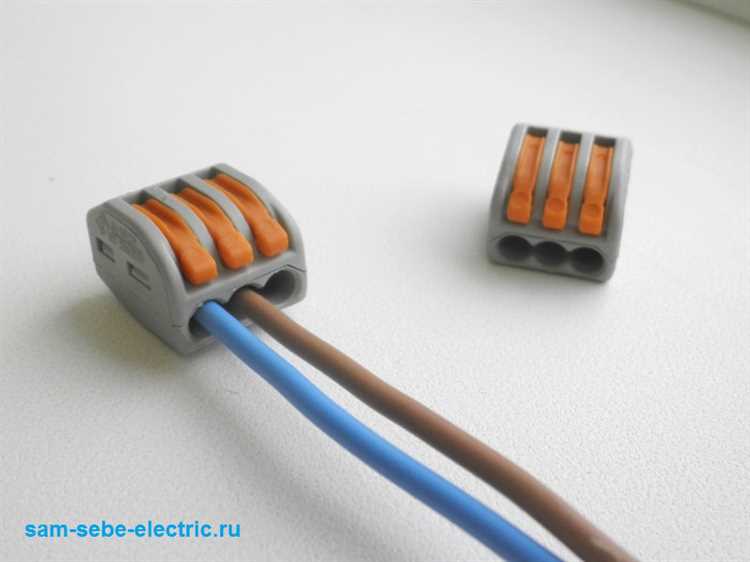

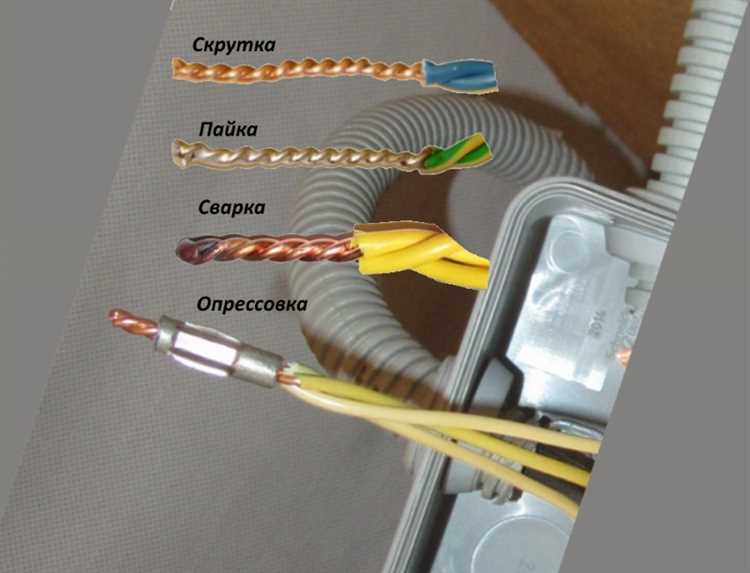

Соединительные клеммы WAGO позволяют быстро и надежно объединить несколько проводников без пайки и скруток. В отличие от традиционных методов, ваги обеспечивают стабильный контакт, выдерживающий механические и термические нагрузки, что особенно важно в распределительных коробках и монтажных щитах.
Правильный выбор типа ваг зависит от сечения проводов, их материала и количества соединяемых жил. Для одножильных медных проводов подходят клеммы серии 2273, рассчитанные на сечение от 0,5 до 2,5 мм². Если требуется соединить многожильные или гибкие провода, предпочтение отдают серии 221 с флажковыми зажимами, обеспечивающими надежную фиксацию без повреждения токопроводящих жил.
Перед подключением изоляцию снимают строго по длине, указанной на корпусе клеммы – чаще всего это 11–13 мм. При избыточной зачистке возможен контакт с токоведущими частями корпуса, при недостаточной – ослабление соединения. Провод должен входить до упора, без усилия, но плотно, исключая люфт и перекосы.
Допускается использование ваг только в сухих помещениях при температуре от -5 до +40 °C, если иное не указано производителем. Перегрузка по току, установка в агрессивной среде или неправильная установка нарушают контактную группу, что может привести к нагреву, искрению и возгоранию.
Регулярная проверка монтажных соединений с помощью термокамеры или пирометра позволяет выявить перегрев на ранней стадии. Использование ваг в цепях постоянного тока допустимо только при соблюдении допустимых характеристик по напряжению и току – эти параметры указаны на корпусе каждой клеммы.

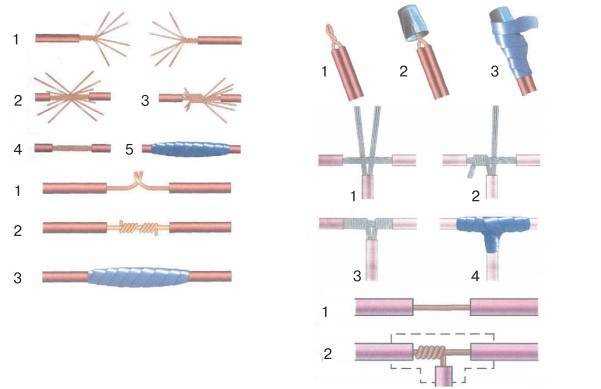

Как выбрать подходящий тип вагов для конкретного соединения
Для одноразового монтажа в распределительных коробках с алюминиевыми или комбинированными проводами выбирайте ваги с пастой-антиоксидантом. Они предотвращают окисление и обеспечивают долговечный контакт.
При частом демонтаже или временных соединениях используйте многоразовые ваги с рычажками. Они подходят для медных проводов сечением от 0,2 до 4 мм², легко открываются и повторно фиксируют жилу без потери контакта.
Для соединения жестких проводов оптимальны пружинные ваги без рычажков. Они рассчитаны на сечение от 0,5 до 2,5 мм² и обеспечивают надежный зажим, но не предназначены для гибких многожильных жил без предварительной опрессовки наконечником.
Если нужно соединить многожильные и одножильные провода в одном узле, выбирайте универсальные модели, допускающие оба типа жил. Обязательно учитывайте максимальный ток и напряжение: стандартные ваги рассчитаны на 250 В и 24 А, но для подключения мощной техники необходимы варианты с допуском до 32 А.
Для осветительных групп удобны компактные трех- или пятиконтактные модели, позволяющие быстро объединять несколько жил без распределительной клеммной колодки.
Чем отличаются ваги с рычажками от пружинных моделей
Ваги с рычажками (серия 221–227) оснащены встроенным механическим зажимом. Для подключения провода достаточно поднять рычажок, вставить жилу и опустить его. Такой тип идеально подходит для многократных подключений, ремонта и временных соединений. Максимальное сечение провода – до 4 мм². Диапазон рабочих температур – от -40 °C до +85 °C.
Пружинные модели (серии 222, 773, 2273) используют внутреннюю стальную пружину, которая фиксирует провод при его вставке. Они рассчитаны на однократное подключение, особенно эффективны в стационарных схемах. Подходят только для монолитных или подготовленных жил. Допустимое сечение – от 0,5 до 2,5 мм². Устойчивы к вибрации, но требуют точного соблюдения длины зачистки – обычно 11–13 мм.
Если требуется быстрое, повторное подключение в распределительной коробке – выбирайте ваги с рычажками. Для монтажа в скрытых проводках, где соединение фиксируется один раз, рациональнее применять пружинные модели. Обратите внимание: рычажковые ваги допускают комбинирование одножильных и многожильных проводов, чего нельзя сказать о пружинных.
Как правильно подготовить провод к подключению в вагу
Перед подключением измерьте сечение провода и выберите соответствующий размер наконечника или используйте провод без наконечника, если это предусмотрено моделью клеммы WAGO. Для одножильных проводов зачистите изоляцию ровно на 11 мм, для многожильных – 9 мм с обязательным использованием прессуемых наконечников.
Зачистку выполняйте специализированным стриппером, избегая повреждений жилы. Оголённая жила должна быть ровной, без заусенцев и надрезов. Повреждённые участки срезайте и повторяйте зачистку.
При работе с многожильными проводами наконечник подбирайте по диаметру и обжимайте пресс-клещами с шестигранной или овальной матрицей до плотного прилегания. Некачественный обжим снижает контактную надёжность и может привести к нагреву.
Перед вставкой в клемму удалите грязь и влагу с оголённой жилы. Вставляйте провод без усилия до упора, контролируя, чтобы жила полностью вошла в контактное гнездо, не выступала наружу и не была перекручена.
Как вставлять одножильные и многожильные провода в ваги
Перед подключением одножильного провода снимите изоляцию на длину, соответствующую глубине отверстия ваги, обычно 6–8 мм. Проверьте отсутствие повреждений жилы, аккуратно вставьте провод до упора, обеспечив плотный контакт с клеммой.

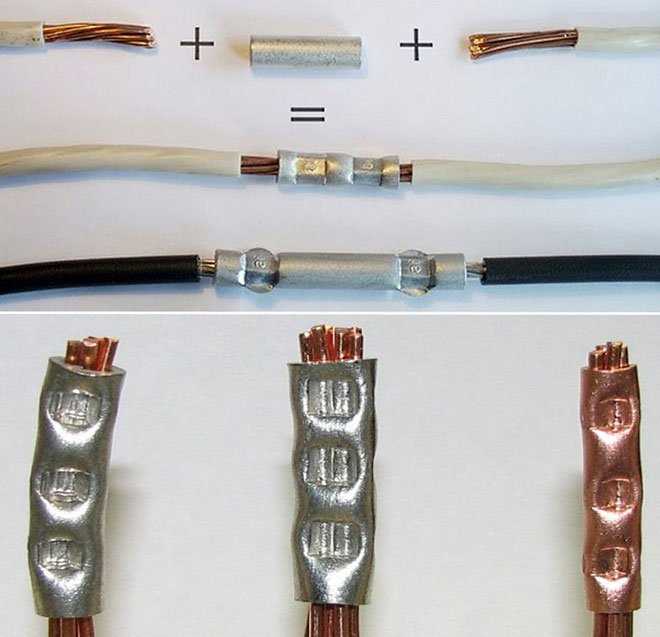

Для многожильных проводов используйте наконечники (гильзы) подходящего диаметра, обжатыми плотно с помощью пресс-инструмента. Это предотвратит расплетание жил и обеспечит надежный контакт внутри ваги.
Если наконечники отсутствуют, перед вставкой плотно скрутите жилы, чтобы избежать расслоения и обеспечить однородность сечения. Вставляйте провод медленно, при необходимости слегка проворачивая, чтобы жилы ровно легли внутри клеммы.
Не допускайте излишнего снятия изоляции, чтобы избежать короткого замыкания с соседними контактами. Провода должны заходить внутрь ваги так, чтобы металлическая жила не выступала за пределы клеммного соединения.
После установки провода выполните легкое тянущее усилие, чтобы проверить надежность фиксации. Плохой контакт возникает при слабой фиксации, что может привести к нагреву и снижению качества соединения.
Можно ли использовать ваги для соединения алюминиевых и медных проводов
Соединение алюминиевых и медных проводов требует особого подхода из-за различий в физико-химических свойствах материалов. Ваги (скрутки с клеммами) могут использоваться, но только при соблюдении ряда условий и применении специализированных изделий.
Основные проблемы при соединении алюминия и меди:
- Гальваническая коррозия из-за контакта разных металлов, приводящая к окислению и ухудшению контакта.
- Различный коэффициент теплового расширения, вызывающий ослабление соединения при нагреве и охлаждении.
- Высокая окисляемость алюминия, образующая диэлектрическую пленку на поверхности.
Для надежного и безопасного соединения используют специальные ваги, предназначенные именно для алюминиево-медных соединений:
- Клеммы с нанесением антикоррозийного покрытия (например, олово или специальные пасты).
- Ваги с раздельными посадочными местами под алюминий и медь, минимизирующими прямой контакт металлов.
- Использование антикоррозийных паст, предотвращающих окисление и увеличивающих срок службы соединения.
Без применения таких специализированных ваги соединение алюминиевых и медных проводов не рекомендуется, так как риск выхода из строя из-за коррозии и тепловых циклов существенно возрастает.
При монтаже:
- Очищайте провода от оксидной пленки перед подключением.
- Используйте пасты на основе графита или молибдена, предназначенные для алюминиево-медных контактов.
- Стягивайте соединение с рекомендованным усилием производителя ваги.
- Периодически проверяйте состояние соединения в процессе эксплуатации, особенно при значительных нагрузках.

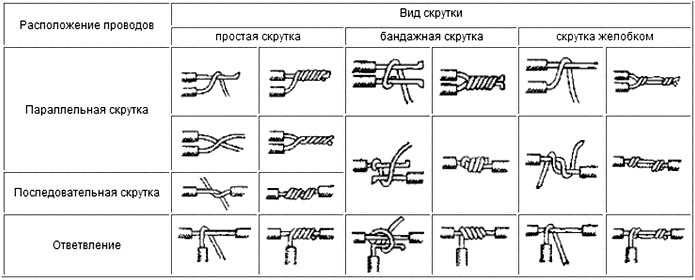

Как проверить надёжность соединения после установки вагов
Первый этап проверки – визуальный осмотр. Убедитесь, что изоляция провода не повреждена, а жилы полностью зажаты в ваге без зазоров и перекручиваний. Контакт должен быть ровным и плотно прилегать к металлу ваги.
Далее примените механическую проверку – аккуратно потяните каждый провод. Если соединение выполнено корректно, жилы не должны сдвигаться или выскальзывать из клеммы. Любое движение указывает на ненадёжность крепления.
Для контроля электрической проводимости используйте мультиметр в режиме измерения сопротивления. Значение должно быть минимальным – в пределах нескольких миллиом, что свидетельствует о качественном контакте. Высокое сопротивление указывает на плохой контакт или окисление.
Если доступна, рекомендуется провести термографический контроль под нагрузкой. Участок с вагой не должен превышать температуру окружающей среды более чем на 5-7 градусов Цельсия. Повышенный нагрев сигнализирует о проблемах с контактной площадью.
При возможности – проверьте соединение на вибрационную стойкость. Специальные тестеры или простое воздействие вибрацией с имитацией рабочих условий покажут, не ослабнет ли контакт со временем.
Заключительный этап – документирование результата. Запишите показания измерительных приборов и сделайте фотографии для контроля качества и возможных гарантийных случаев.
Что нужно учитывать при повторном использовании вагов
Повторное использование вагов возможно только при сохранении их целостности и функциональности. Перед монтажом важно проверить отсутствие деформаций, трещин и следов окисления на контактах. Любые механические повреждения снижают качество соединения и увеличивают риск перегрева.
Обязательно очистите контакты от загрязнений и коррозии с помощью спиртового раствора или специального очистителя. Не используйте абразивные материалы, чтобы не повредить поверхность.
После снятия ваги не допускается повторное зажатие проводов в том же месте, так как металлизированный слой контактной площадки может нарушиться, ухудшая электрический контакт.
Следует оценить степень износа внутреннего механизма зажима. Если пружина или фиксатор ослаблены, соединение станет ненадежным, что приведет к искрению и повышенному сопротивлению.
Ваги с видимыми следами перегрева или обугливания нельзя использовать повторно, так как их свойства утрачены, и безопасность нарушена.
При необходимости повторного монтажа рекомендуется использовать ваги того же производителя и модели, чтобы обеспечить одинаковую степень сжатия и надежность соединения.
Вопрос-ответ:
Какие инструменты нужны для правильного соединения проводов с помощью ваги?
Для работы с ваги понадобятся обжимные клещи, нож для зачистки проводов и сами ваги нужного размера. Важно, чтобы клещи были предназначены именно для обжима соединителей, иначе качество контакта может быть плохим. Также желательно иметь мультиметр для проверки соединения после выполнения работы.
Как правильно подготовить провода перед использованием ваги?
Провода необходимо тщательно зачистить от изоляции на длину, соответствующую гильзе ваги. Обнажённая часть должна быть чистой и не повреждённой. После зачистки провода стоит проверить, нет ли оголённых жил с повреждениями или перехлёстов, чтобы обеспечить надёжное соединение и избежать коротких замыканий.
Можно ли использовать ваги для соединения проводов разного сечения? Какие есть ограничения?
Ваги бывают разных размеров, рассчитанных на определённые сечения проводов. Соединение проводов разного диаметра возможно, но только если гильза специально предназначена для этого и надёжно удерживает обе жилы. Использование неподходящего размера приводит к плохому контакту и повышенному риску перегрева.
Как понять, что соединение с ваги выполнено правильно и надёжно?
После обжатия ваги соединение должно быть плотным, без зазоров и люфтов. При лёгком покачивании провода гильза не должна сдвигаться. Также важно проверить электрическую проводимость — с помощью мультиметра или тестера убедиться в отсутствии высокого сопротивления на месте соединения.
Какие ошибки часто допускают при работе с ваги и как их избежать?
Одной из частых ошибок является неправильный выбор размера ваги под сечение провода — это приводит к слабому контакту. Ещё одна ошибка — недостаточная зачистка или повреждение жил при зачистке. Иногда обжим делают неравномерно, что ослабляет соединение. Чтобы избежать проблем, нужно аккуратно готовить провода и использовать подходящий инструмент для обжатия.
