Домофон – не просто средство связи с подъездом, а базовый элемент безопасности. Установить его самостоятельно – задача посильная, если учесть характеристики модели, параметры электросети и планировку помещения. В статье рассматривается последовательность работ, типовые ошибки при подключении и нюансы выбора оборудования.
Перед установкой необходимо определить тип домофона: аудио или видеодомофон, с возможностью подключения к многоквартирной системе или индивидуальной панели. Для стандартной квартиры в многоэтажке часто выбирают модели, совместимые с координатно-матричными или цифровыми системами, такими как VIZIT, ELTIS, CYFRAL.
Подключение домофона начинается с анализа разводки. Для цифровых систем достаточно двух проводов, для координатных потребуется от четырёх до семи. Питание чаще всего подаётся через адаптер 12 В, но некоторые модели требуют отдельной прокладки кабеля с учетом нагрузки и длины трассы. Рекомендуется использовать экранированный кабель типа UTP или КВК для видеосигнала, чтобы избежать помех.
Монтаж включает несколько этапов: установка монтажной коробки, прокладка кабеля, подключение вызывной панели и монитора, а также конфигурация устройства. Важно соблюдать полярность проводов и следовать схеме, указанной в инструкции производителя. Ошибки на этом этапе могут привести к некорректной работе или выходу устройства из строя.
Выбор типа домофона и совместимых компонентов
Основные типы домофонов – аудио и видео. Аудиодомофоны дешевле и проще в монтаже, но не позволяют видеть посетителя. Видеодомофоны обеспечивают контроль доступа с изображением и чаще поддерживают дополнительные функции: запись, подключение к Wi-Fi, интеграцию с системой «умный дом».
При выборе видеодомофона обращайте внимание на разрешение экрана – минимум 800×480 для базовой видимости, оптимально – 1024×600 и выше. Камера вызывной панели должна иметь разрешение не менее 700 ТВЛ или 1 Мп при IP-технологии. Угол обзора – от 90° для стандартной площадки, от 120° – для широких входных зон.
Совместимость компонентов критична. Аналоговые устройства (AHD, CVBS) не работают с IP-домофонами. Если вы выбираете IP-систему, убедитесь в поддержке протокола SIP, ONVIF и наличии POE-инжектора или коммутатора. Аналоговые панели – AHD/TVI/CVI – должны совпадать по стандарту с монитором.

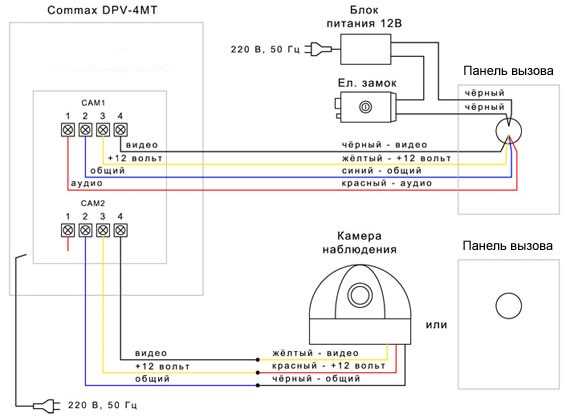

Монитор должен иметь не менее одного входа для вызывной панели и дополнительных входов для камер видеонаблюдения (если они планируются). Наличие слота под SD-карту позволит вести локальную запись. Уточняйте тип подключения: 4-проводная схема используется в аналоговых моделях, UTP-кабель – в IP-системах.
Электромеханический или электромагнитный замок должен соответствовать характеристикам управляющего устройства. Для электромеханических замков потребуется источник питания 12 В с током не менее 1 А. IP-домофоны часто поддерживают управление замком через реле, важно правильно рассчитать нагрузку.

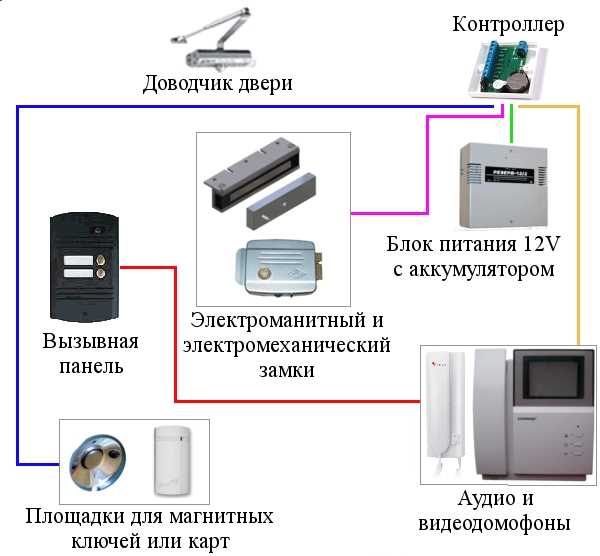

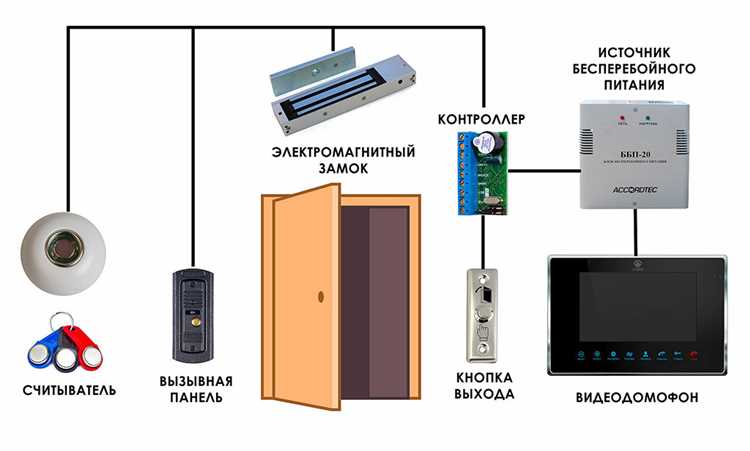

Необходимый минимум: вызывная панель, монитор, кабельная разводка, замок, блок питания. При подборе ориентируйтесь на совместимость по протоколам, напряжению и типу сигнала, а не только по бренду.
Прокладка кабеля от подъезда до квартиры
Для подключения домофона требуется проложить слаботочный кабель от распределительной коробки в подъезде до ответного устройства в квартире. Обычно используют витую пару UTP категории 5e или специализированный домофонный кабель с жилами 4×0.5 мм². Кабель должен быть экранированным при наличии источников электромагнитных помех, таких как силовые кабели или трансформаторы.
Перед началом работ необходимо определить маршрут прокладки. Оптимальный вариант – существующие кабельные каналы или штроба вдоль входной двери, если доступа к кабель-каналам нет. Если дом панельный, используйте межпанельные зазоры или технологические ниши. В кирпичных или монолитных домах потребуется штробление стены. Не допускается прокладка кабеля по воздуху или впритык к отопительным трубам.
- Выберите точку входа кабеля в квартиру – желательно через технологическое отверстие под щитком или через дверь (если конструкция позволяет установить гофру).
- Убедитесь, что длина кабеля с запасом 10–15% от общей длины маршрута. Избегайте натяжения и резких изгибов (радиус изгиба не менее 4 см).
- При проходе через стены используйте ПВХ-гильзы или гофротрубу для защиты изоляции от механических повреждений.
- Кабель внутри подъезда фиксируйте пластиковыми хомутами или скобами с шагом 30–40 см. Использование металлических скоб не рекомендуется из-за риска повреждения изоляции.
- При параллельной прокладке с силовыми линиями соблюдайте минимальное расстояние 15–20 см, либо используйте экранированный кабель.
В местах соединения с коммутационными коробками и распределителями рекомендуется оставлять сервисную петлю длиной не менее 30 см для возможности повторной коммутации. После завершения прокладки проверьте целостность жил с помощью тестера или мультиметра, прежде чем подключать к домофону.

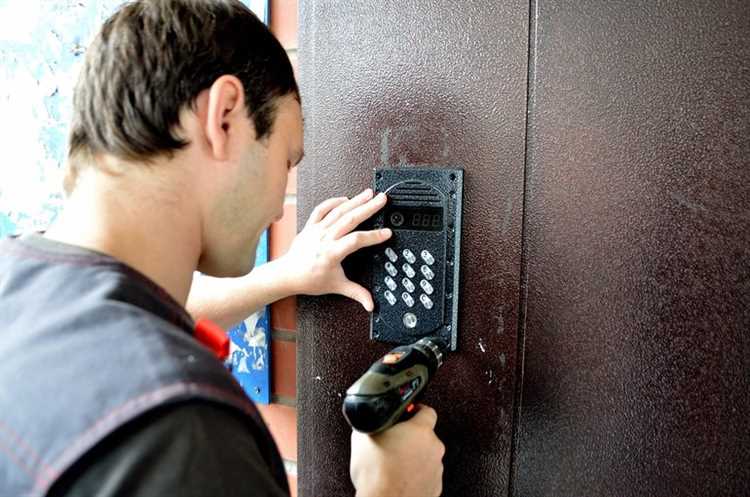

Монтаж вызывной панели у входной двери
Перед монтажом нужно проверить, не проходит ли за стеной электропроводка или другие коммуникации. Отверстие для кабеля сверлится буром диаметром 6–8 мм под наклоном вниз – это предотвратит попадание влаги внутрь стены.
Крепление панели осуществляется с помощью дюбелей и саморезов. Если стена бетонная, потребуется перфоратор и анкера. Монтаж на пластиковые или металлические двери возможен только при использовании специальных монтажных платформ или прокладок из диэлектрического материала.
Кабель UTP или комбинированный провод прокладывают в гофротрубе. Важно исключить перегибы и участки с риском механического повреждения. Соединение кабеля с панелью выполняется строго по схеме производителя, с обязательной изоляцией открытых жил.
После подключения и закрепления панели проверяют работу микрофона, динамика и камеры. Обязательно проводится тестирование вызова и качество видеосигнала при закрытой двери.
Установка блока питания и распределительной коробки
Блок питания монтируется вблизи источника питания 220 В, на твердой негорючей поверхности с хорошей вентиляцией. Используйте крепежные элементы, обеспечивающие надежную фиксацию, например, саморезы или монтажную DIN-рейку.
Для подключения к сети применяйте кабель с медными жилами сечением не менее 1,5 мм² и заземлением. Линия питания должна быть защищена автоматическим выключателем на 6 А. Подключайте фазу и ноль строго по маркировке на блоке.
Распределительную коробку устанавливайте так, чтобы обеспечить легкий доступ к соединениям, на высоте от 150 до 180 см от пола. Коробка должна иметь внутренние клеммники или зажимы для надежного соединения всех кабелей – питания, видео, аудио и управления замком.
Используйте медные провода с сечением не менее 0,75 мм² для сигнальных линий, при длине кабеля свыше 20 метров увеличьте сечение до 1 мм². Все соединения выполняйте через клеммники или пайку с последующей изоляцией термоусадочной трубкой. Запрещены скрутки и незафиксированные контакты.
После подключения проверьте напряжение на выходе блока питания – оно должно соответствовать требованиям домофонной системы (обычно 12 В или 15 В постоянного тока). Закройте распределительную коробку крышкой, оставив доступ для обслуживания.

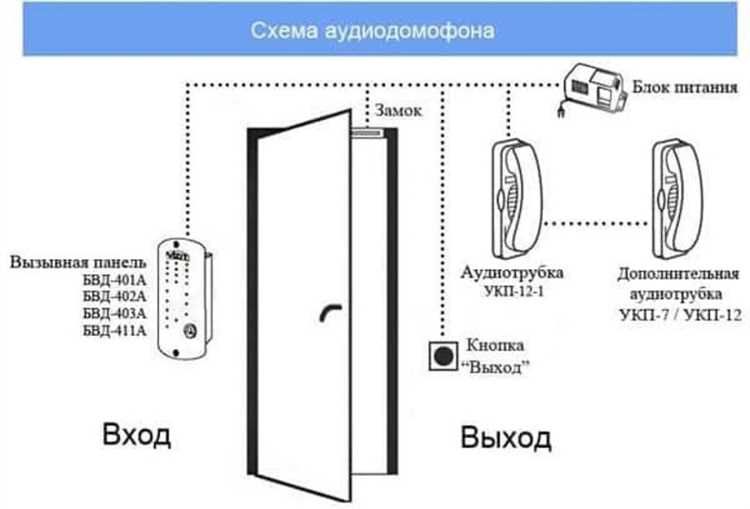

Подключение домофона к электросети и сети связи
Для питания домофона обычно используется блок питания 12 В постоянного тока с выходным током не менее 1 А. Подключение к электросети осуществляется через отдельную розетку с заземлением, чтобы избежать помех и повреждений оборудования. Используйте кабель с сечением не менее 0,75 мм², чтобы минимизировать потери напряжения.
Перед подключением убедитесь, что напряжение на выходе блока питания стабильно и соответствует техническим требованиям домофона. Все соединения выполняйте с помощью клеммных колодок или винтовых зажимов, чтобы обеспечить надежный контакт и избежать окисления проводов.
Для передачи сигнала от уличного вызывного блока к внутреннему мониторному устройству применяется многожильный экранированный кабель категории не ниже 5, обычно 4-6 жил. Экранирование снижает электромагнитные помехи от соседних коммуникаций и бытовых приборов.

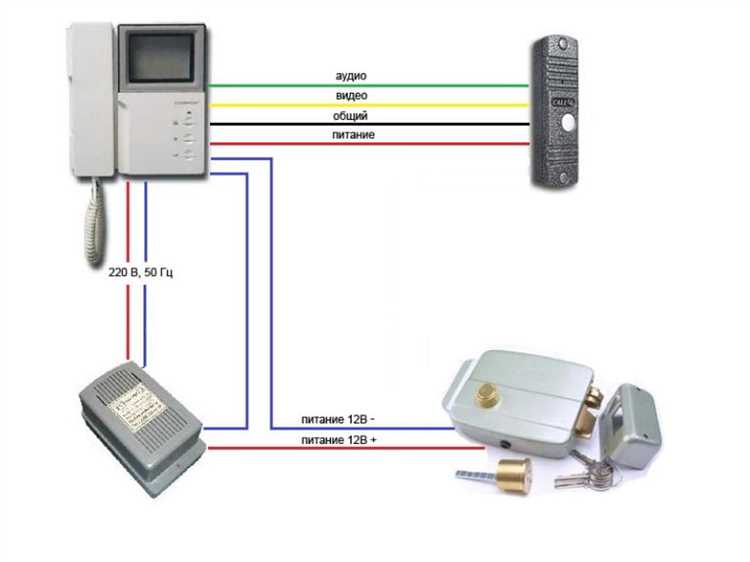

Подключайте жилы кабеля согласно схеме производителя: питание, общий провод, аудиосигнал и видеосигнал (если предусмотрено). Важно не перепутать полярность питания, чтобы избежать выхода из строя платы домофона.
При прокладке кабеля избегайте параллельного прохождения с силовыми проводами более 50 см, чтобы уменьшить вероятность наводок. Для защиты от атмосферных воздействий и механических повреждений используйте кабельные каналы или гофротрубы.
После подключения проведите тестирование системы: проверьте наличие питания на внутренних и наружных блоках, работоспособность вызова и передачи изображения (если есть видеодомофон). При неисправностях перепроверьте соединения и целостность кабелей.
Проверка работоспособности и устранение возможных сбоев
После подключения домофона к электросети и монтажных элементов выполните проверку питания: измерьте напряжение на клеммах блока питания мультиметром – должно быть 12 В ±5%. Если напряжение отсутствует, проверьте предохранитель и исправность розетки.
Проверьте соединения проводов: контакты должны быть плотными, без окисления и повреждений изоляции. Для аудио- и видеосигналов используйте мультиметр в режиме прозвонки, чтобы исключить обрывы или короткие замыкания.
Запустите тест вызова с внешней панели. Убедитесь, что внутри квартиры слышен звонок и изображение отображается без искажений. Если звук отсутствует, проверьте громкоговоритель и микрофон на внутреннем блоке, а также настройки громкости.
При отсутствии изображения проверьте целостность видеокабеля, корректность подключения видеокамеры и настройку контрастности. Используйте тестовый видеосигнал с камеры или монитора для изоляции неисправности.
Если при нажатии кнопки вызова домофон не реагирует, проверьте кнопку на уличной панели с помощью тестера на замыкание контактов. В случае износа или загрязнения замените кнопку.
Для устранения искажений звука или прерываний сигнала проверьте качество экранирования кабелей и правильность их прокладки, избегая пересечений с силовыми линиями.
При нестабильной работе блока питания используйте стабилизатор напряжения или замените блок на модель с подходящими техническими параметрами.
Регулярно проверяйте состояние контактов и креплений раз в 3-6 месяцев, чтобы избежать окисления и ослабления соединений, что снижает вероятность сбоев.
Вопрос-ответ:
Какие инструменты понадобятся для установки домофона в квартиру своими руками?
Для монтажа домофона обычно требуется отвертка, дрель с набором сверл, плоскогубцы, пассатижи, тестер для проверки проводки и строительный уровень. Также пригодятся крепежные элементы — дюбели и саморезы. Перед началом работы стоит проверить комплектность устройства и изучить прилагаемую инструкцию, чтобы иметь представление о необходимых деталях и подключениях.
Можно ли установить домофон без прокладки новых кабелей, используя существующую проводку?
Если в вашей квартире уже проложены кабели, подходящие по типу и состоянию, то возможно подключить домофон без замены проводки. Обычно для домофона нужен 2- или 4-жильный кабель, устойчивый к помехам. Важно проверить, что кабели не повреждены и не имеют значительных изгибов. Для надежной работы стоит удостовериться, что длина проводки не превышает технических ограничений устройства.
Как правильно подключить питание и аудиосигнал при самостоятельной установке домофона?
Питание обычно подается от блока питания, который подключается к электросети 220 В и преобразует напряжение до уровня, требуемого домофону (например, 12 В). Подключение аудиосигнала осуществляется с помощью соответствующих проводов к микрофону и динамику внутри устройства. Следует внимательно соблюдать полярность и цветовую маркировку проводов согласно инструкции, чтобы избежать короткого замыкания или неисправности оборудования.
Какие сложности могут возникнуть при самостоятельной установке домофона и как их избежать?
Основные трудности связаны с неправильным подключением проводов, недостаточной длиной кабеля, а также с монтажом крепежных элементов на неровной стене. Чтобы избежать проблем, нужно тщательно подготовить рабочее место, точно следовать схемам подключения, проверить качество кабелей и заранее определить место установки. Если возникают сомнения, лучше проконсультироваться с мастером или попросить помощи знакомых с опытом.
Можно ли подключить к домофону дополнительные функции, например, видеокамеру или дистанционное открытие двери?
Некоторые модели домофонов поддерживают расширенные функции, включая подключение видеокамеры и управление замком дистанционно. Для реализации таких опций требуется более сложная схема подключения и дополнительное оборудование — видеомонитор, электрозамок, блок управления. При установке важно учитывать совместимость устройств и следовать рекомендациям производителя. Если вы планируете такие дополнения, лучше выбрать модель с нужными функциями сразу и внимательно изучить инструкцию.
Какие инструменты и материалы понадобятся для установки домофона в квартиру своими руками?
Для монтажа домофона потребуется набор стандартных инструментов: отвертки (крестовая и плоская), дрель с набором сверл, пассатижи, изолента, тестер или мультиметр для проверки электропроводки. Кроме того, нужны кабели для подключения — чаще всего это витая пара или экранированный кабель, в зависимости от модели устройства. Обычно комплект домофона включает инструкцию, которая подскажет точный перечень материалов и компонентов, необходимых для подключения.
Можно ли установить домофон самостоятельно, если в доме старая проводка, и какие могут быть сложности?
Да, установка возможна, но в случае старой проводки могут возникнуть дополнительные трудности. Во-первых, проводка может быть изношена или недостаточно надежна для подключения современного устройства, что приведет к нестабильной работе. Во-вторых, возможно придется прокладывать новые кабели или использовать беспроводные модели домофонов, чтобы избежать замены всей проводки. Рекомендуется внимательно осмотреть состояние проводов, проверить напряжение и при необходимости проконсультироваться с электриком, чтобы избежать коротких замыканий и повреждений оборудования.
