Как работает турбодефлектор для вентиляции

Турбодефлектор – это устройство, применяемое для улучшения эффективности вытяжной вентиляции за счёт создания дополнительного тягового усилия без использования электрических или механических приводов. Его конструкция основана на вращающемся корпусе с лопастями, который при ветровом воздействии или за счёт перепада давления в системе начинает вращаться, усиливая поток воздуха.

Важнейшим элементом турбодефлектора является способность создавать разрежение в вентиляционном канале, что снижает сопротивление воздушному потоку и способствует более быстрому удалению загрязнённого воздуха. Это достигается благодаря аэродинамическим принципам: вращение дефлектора способствует формированию вихревых потоков, которые эффективно отводят воздух из помещения.

Для обеспечения оптимальной работы турбодефлектора необходимо правильно подобрать его размер и тип с учётом характеристик вентиляционной системы – диаметра шахты, высоты трубы и средних скоростей воздушного потока. Неправильный подбор может привести к снижению тяги или даже её обратному эффекту, поэтому рекомендуется проводить расчёты или использовать готовые технические решения с проверенными параметрами.

Турбодефлектор показывает наибольшую эффективность при ветровых скоростях от 2 м/с и выше, при этом минимальная скорость вращения обеспечивает непрерывный воздухообмен даже при отсутствии активной вентиляции. Установка устройства не требует дополнительного обслуживания, но периодическая проверка и очистка от загрязнений продлят срок его службы и стабильность работы.

Конструкция турбодефлектора и её влияние на поток воздуха

Ключевые элементы конструкции и их влияние на поток воздуха:

• Ротор с лопастями – обеспечивает захват и ускорение потока воздуха, создавая разрежение. Оптимальная форма лопастей – изогнутая с аэродинамическим профилем, что увеличивает обороты и снижает сопротивление.
• Подшипниковый узел – влияет на скорость вращения. Использование подшипников с низким коэффициентом трения позволяет поддерживать высокую частоту вращения даже при слабом ветре, повышая эффективность вытяжки.
• Корпус турбодефлектора – выполнен с минимальными зазорами для предотвращения обратных потоков и завихрений, что повышает направленность воздушного потока и уменьшает турбулентность.
• Вентиляционные отверстия – размещаются таким образом, чтобы обеспечить равномерный приток воздуха, способствуя стабильному вращению ротора и улучшая общую производительность системы.

Рекомендации по конструкции для повышения эффективности:

1. Использовать легкие материалы для ротора, снижающие инерцию и увеличивающие чувствительность к малейшим воздушным потокам.
2. Обеспечить герметичность посадки корпуса на шахту, исключая возможность попадания дождевой воды и обратного потока.
3. Регулярно обслуживать подшипники, смазывать их специализированными смазками для продления срока службы и сохранения максимальной скорости вращения.
4. Оптимизировать угол наклона лопастей в диапазоне 20–35 градусов для баланса между силой вращения и устойчивостью к сильным порывам ветра.

Таким образом, грамотная конструкция турбодефлектора существенно влияет на динамику воздушного потока, обеспечивая эффективное и непрерывное вытягивание воздуха из системы вентиляции.

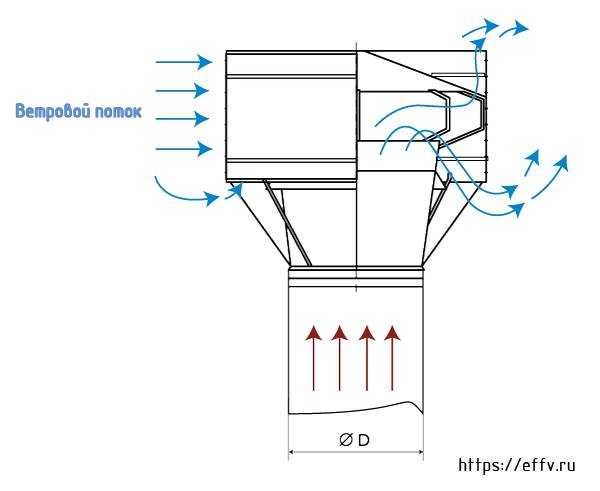

Механизм создания вакуума внутри вентиляционного канала

Турбодефлектор формирует разрежение за счёт аэродинамического эффекта, возникающего при взаимодействии воздушного потока с вращающейся внешней частью дефлектора. Основной принцип – использование энергии ветра и разницы давления для создания тяги.

• Внешнее обтекание: При ветре поток воздуха обтекает куполообразную конструкцию дефлектора, вызывая вращение лопастей или корпуса.
• Ускорение потока: Вращение ускоряет движение воздуха внутри корпуса, снижая давление по сравнению с атмосферным давлением внутри вентиляционного канала.
• Эффект Вентури: Сужение проходного сечения внутри дефлектора приводит к увеличению скорости потока и снижению давления по формуле Бернулли.
• Отвод воздуха: Создаваемый разреженный участок внутри канала способствует вытягиванию воздуха из помещения или технологического пространства, усиливая естественную вентиляцию.

Для повышения эффективности вакуума важно учитывать:

1. Правильный подбор диаметра турбодефлектора согласно сечению вентиляционного канала.
2. Оптимальный угол наклона лопастей, обеспечивающий максимальное вращение при минимальных скоростях ветра (от 2 м/с).
3. Минимизацию препятствий в канале, чтобы избежать потерь давления и турбулентности.
4. Использование материалов с низким коэффициентом трения для подшипников и подвижных частей, что увеличивает скорость вращения и, соответственно, силу разрежения.

Таким образом, вакуум внутри вентиляционного канала формируется не только за счёт внешнего ветра, но и за счёт грамотного аэродинамического дизайна, который обеспечивает постоянное снижение давления и эффективный отвод воздуха.

Роль ветрового потока в активации турбодефлектора

Оптимальная скорость ветра для эффективной работы турбодефлектора находится в диапазоне 3–7 м/с. При скорости менее 3 м/с вращение замедляется, снижая производительность вентиляции. При превышении 7 м/с возможны вибрации и повышенный износ подшипников.

Направление ветрового потока должно максимально совпадать с осью вращения дефлектора для достижения максимальной скорости вращения. Отклонение более чем на 30 градусов существенно снижает эффективность работы.

Для установки турбодефлектора рекомендуется выбирать крыши и фасады зданий с минимальным препятствующим воздействием на ветер – открытые пространства без рядом расположенных высоких объектов, способных создавать турбулентность.

Использование дефлекторов с оптимизированной геометрией лопастей позволяет увеличить коэффициент преобразования ветровой энергии в механическое вращение на 15-20%, что повышает общую эффективность вентиляционной системы.

Влияние скорости и направления ветра на работу турбодефлектора

Направление ветра существенно влияет на активность турбодефлектора. Наиболее эффективна работа при ветре, направленном перпендикулярно или под углом до 45° к оси вентиляционного выхода. При встречном или боковом ветре скорость вращения увеличивается, что усиливает вытяжку. Если ветер дует параллельно оси дефлектора, его вращение снижается, и производительность падает.

Для обеспечения стабильной работы рекомендуется устанавливать турбодефлекторы с возможностью регулировки угла наклона или выбирать модели с улучшенной аэродинамикой, адаптированной к преобладающим направлениям ветра в регионе. В условиях часто меняющегося направления ветра эффективны дефлекторы с шарнирным креплением, позволяющим свободно вращаться независимо от потока.

Также важно учитывать высоту установки: на больших высотах скорость ветра увеличивается, что требует усиленного подшипникового узла и более прочного корпуса. При слабом ветре целесообразно сочетать турбодефлектор с дополнительными вентиляционными элементами для поддержания необходимого воздухообмена.

Особенности монтажа турбодефлектора на кровле и вентиляционных трубах

Установка турбодефлектора начинается с точного определения диаметра вентиляционной трубы. Турбодефлектор должен соответствовать внутреннему диаметру трубы с допуском не более ±5 мм для обеспечения плотного прилегания и минимизации воздушных потерь.

Перед монтажом необходимо очистить верхнюю часть трубы от загрязнений и коррозии. Рекомендуется применять антикоррозийное покрытие, если материал трубы подвержен ржавчине, чтобы увеличить срок службы узла.

При креплении дефлектора на кровле важно использовать герметичные соединения для предотвращения попадания влаги внутрь вентиляционной шахты. Для этого применяется силиконовый или полимерный герметик, устойчивый к ультрафиолету и перепадам температур.

Монтаж турбодефлектора требует жесткого закрепления к трубе с помощью оцинкованных хомутов или специальных крепежных скоб. Рекомендуется использовать не менее двух точек фиксации для устойчивости при сильных ветровых нагрузках.

Высота установки турбодефлектора над кровлей должна превышать минимальную отметку, обеспечивающую свободный обдув со всех сторон, обычно не менее 300 мм от уровня кровельного покрытия. Это исключает влияние завихрений и препятствий на эффективность работы.

При работе на наклонных кровлях учитывается угол наклона для правильной ориентации дефлектора. Вертикальность трубы и установка турбодефлектора должны контролироваться строительным уровнем для обеспечения максимального аэродинамического эффекта.

После монтажа проводится тестирование работоспособности: при отсутствии принудительной вентиляции дефлектор должен свободно вращаться под воздействием ветра, что подтверждает правильность установки и отсутствие механических заеданий.

В зимних регионах рекомендуется предусмотреть меры защиты от обледенения, такие как установка обогревающего кабеля или применение материалов с низкой адгезией снега и льда, чтобы сохранить функциональность турбодефлектора в холодное время года.

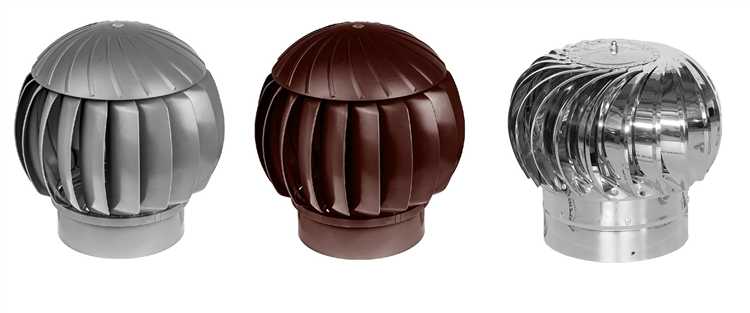

Варианты материалов и их свойства для долговременной эксплуатации

Алюминиевые сплавы применяются преимущественно для легких и недорогих турбодефлекторов. Они обладают низкой плотностью (около 2,7 г/см³) и высокой теплопроводностью, что снижает тепловое напряжение конструкции. Однако алюминий подвержен окислению и требует дополнительной анодной обработки для защиты от коррозии, особенно в влажных или промышленных условиях. Максимальная рабочая температура ограничена 150°C.

Оцинкованная сталь – экономичный вариант с покрытием из цинка толщиной 20–25 мкм. Такой слой обеспечивает защиту от атмосферной коррозии до 5–10 лет, однако при механическом повреждении покрытия начинается активная коррозия. Оцинкованная сталь подходит для умеренных климатических зон и временных решений.

Полимерные материалы, включая армированный фиброволокном пластик (FRP), применяются в специфических условиях, где требуется высокая химическая стойкость и низкий вес. FRP устойчив к кислотам, щелочам и ультрафиолету, выдерживает температуры до 120°C. Ограничения по механической прочности и высокая цена ограничивают их применение в промышленных вентиляционных системах.

При выборе материала для турбодефлектора критично учитывать сочетание агрессивности среды, температурного режима и механических нагрузок. Рекомендуется отдавать предпочтение нержавеющей стали AISI 316 в промышленных и прибрежных зонах для обеспечения максимального срока службы без потери эксплуатационных характеристик.

Частые причины снижения производительности турбодефлектора и их устранение

Коррозия и деформация металла ведут к увеличению трения и потере аэродинамических свойств дефлектора. Для долговременной эксплуатации важен выбор материалов с антикоррозийным покрытием и своевременная замена поврежденных деталей. В случае деформации необходимо восстановить геометрию или заменить элемент.

Недостаточный зазор между вращающимся элементом и опорой вызывает заклинивание. Регулярная смазка подшипников специальными смазками с температурным диапазоном эксплуатации от -40 до +120 °C решает эту проблему и продлевает ресурс механизма.

Ошибки монтажа, например, неправильное выравнивание по вертикали или слабое крепление, приводят к вибрациям и снижению скорости вращения. Контроль уровня установки и надежная фиксация на вентиляционной трубе позволяют избежать этих дефектов.

Влияние внешних факторов, таких как сильные порывы ветра с неправильным направлением, может создавать обратное давление и снижать тягу. Для предотвращения этого устанавливают защитные кожухи или выбирают модели с оптимизированной аэродинамикой, учитывающей местные ветровые условия.

Накопление конденсата внутри конструкции вызывает коррозию и увеличивает вес вращающегося элемента, что снижает скорость вращения. Решением является организация дренажных отверстий и использование влагостойких материалов.

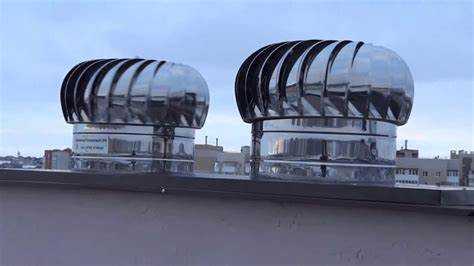

Применение турбодефлектора в жилых и промышленных вентиляционных системах

В жилых зданиях турбодефлекторы устанавливают преимущественно на кровлях для улучшения естественной вентиляции кухонь, санузлов и чердачных помещений. Их способность создавать постоянный разрежённый поток воздуха позволяет снизить уровень влажности и предотвратить появление плесени без дополнительных энергозатрат.

В промышленности турбодефлекторы востребованы в системах вытяжной вентиляции цехов с высокой концентрацией пыли, газов и пара. Использование турбодефлектора обеспечивает стабилизацию давления в вентиляционных каналах, снижая риск обратной тяги и повышая эффективность удаления загрязнённого воздуха.

При проектировании систем с турбодефлекторами важно учитывать высоту установки и направление преобладающих ветров для максимального использования аэродинамического эффекта. В промышленных условиях рекомендуется использовать модели с усиленными подшипниками и коррозионно-стойкими покрытиями для обеспечения длительного срока службы.

В жилых системах монтаж турбодефлектора должен сопровождаться проверкой герметичности вентиляционных каналов, чтобы избежать потерь тяги. Дополнительно, установка защитных элементов предотвращает попадание осадков и птиц в вентканалы.

Вопрос-ответ:

Как именно вращение турбодефлектора способствует улучшению вентиляции помещения?

Вращение турбодефлектора создаёт разрежение внутри вентиляционной трубы, что усиливает вытяжку воздуха из помещения. Ветер, воздействуя на лопасти дефлектора, заставляет его крутиться, и это движение вытягивает воздух наружу быстрее, чем без дефлектора. Благодаря этому в помещении снижается концентрация загрязнённого воздуха и повышается приток свежего.

Почему турбодефлектор не требует подключения к электросети для своей работы?

Турбодефлектор работает за счёт силы ветра и аэродинамического эффекта, который возникает при прохождении воздушных потоков через его лопасти. Он не содержит электродвигателей или других источников энергии — вращение происходит только под воздействием естественных воздушных потоков. Это делает устройство автономным и экономичным в эксплуатации.

Какие факторы влияют на эффективность работы турбодефлектора в вентиляционной системе?

На эффективность влияют скорость и направление ветра, высота установки дефлектора, диаметр вентиляционной трубы и качество монтажа. Например, при слабом ветре вращение может замедлиться, и тяга уменьшится. Неправильное крепление или загрязнение лопастей также снижают производительность. Оптимальное расположение и регулярное обслуживание обеспечивают стабильную работу.

Можно ли использовать турбодефлектор в системах с высокой влажностью или агрессивными средами?

Для таких условий обычно выбирают модели из коррозионностойких материалов, например из нержавеющей стали или с антикоррозийным покрытием. Это позволяет защитить конструкцию от ржавчины и повреждений. При правильном подборе материала и соблюдении рекомендаций по монтажу турбодефлектор сохраняет свои рабочие характеристики даже в сложных средах.

Какие преимущества у турбодефлектора по сравнению с традиционными вентиляционными крышками?

В отличие от обычных крышек, турбодефлектор активно способствует удалению воздуха за счёт вращения, что повышает вентиляционную тягу без использования электричества. Он снижает риск попадания осадков внутрь системы и препятствует обратному проникновению воздушных потоков. Конструкция также помогает уменьшить скопление загрязнений внутри вентиляционных каналов.

Как именно турбодефлектор способствует улучшению вытяжной вентиляции без дополнительного энергопотребления?

Турбодефлектор работает за счёт использования кинетической энергии ветра, создавая разрежение в вентиляционной трубе. Его вращающаяся часть захватывает поток воздуха, который обтекает корпус дефлектора, и превращает направленное давление ветра в силовое воздействие, усиливающее движение воздуха внутри вентиляции. Благодаря этому создаётся постоянное втягивание отработанного воздуха наружу, при этом не требуются электрические вентиляторы или другие источники энергии. Таким образом, конструкция помогает поддерживать стабильный воздухообмен за счёт природных воздушных потоков, что повышает общую эффективность системы вентиляции без дополнительных затрат энергии.
