Определение радиуса освещения уличного фонаря напрямую зависит от светового потока источника и его распределения. Для качественного освещения пространства важно учитывать мощность лампы, тип светильника и высоту установки. Например, светильник с мощностью 150 Вт при высоте установки 5 метров способен обеспечить освещенность порядка 20-30 люкс на площади диаметром около 10 метров.
Расчет радиуса освещения базируется на формуле, учитывающей интенсивность светового потока и минимальный уровень освещенности, необходимый для конкретной зоны. В технической документации рекомендуемые уровни освещенности для тротуаров составляют от 5 до 10 люкс, для парковочных зон – до 15 люкс. Соответственно, радиус действия фонаря рассчитывается так, чтобы обеспечивать эти параметры без значительных теневых зон.
При планировании уличного освещения важно учитывать не только максимальный радиус, но и равномерность распределения света. Это достигается подбором светильников с оптимальной оптикой и правильным углом наклона. Рекомендуется использовать LED-лампы с направленным светом и индексом цветопередачи не ниже 70 для повышения качества визуального восприятия и энергоэффективности.
Определение светового потока и его роли в расчете радиуса
Световой поток (Φ), измеряемый в люменах (лм), характеризует общее количество света, излучаемого источником во всех направлениях. Для уличных фонарей световой поток определяет интенсивность освещения, влияя напрямую на площадь и радиус освещаемой поверхности.
В расчетах радиуса освещения ключевым параметром является равномерность распределения света, которая зависит от светового потока и конструкции светильника. При постоянной освещённости (E, лк) радиус освещения (r) можно оценить через формулу:
r = √(Φ / (π × E))
где:
- Φ – световой поток источника, лм;
- E – минимально допустимый уровень освещенности, лк;
- π – математическая константа.
Для практических расчетов рекомендуется учитывать коэффициенты потерь, связанные с отражением и поглощением света окружающей средой, а также угловое распределение светового потока (например, у светодиодных светильников). Это снижает фактический радиус освещения на 10-20% по сравнению с теоретическим значением.
Использование светильников с более высоким световым потоком увеличивает радиус освещения, но требует учета энергопотребления и экономической целесообразности. Рекомендуется выбирать фонари с оптимальным световым потоком, соответствующим нормативам для конкретного типа уличного пространства.

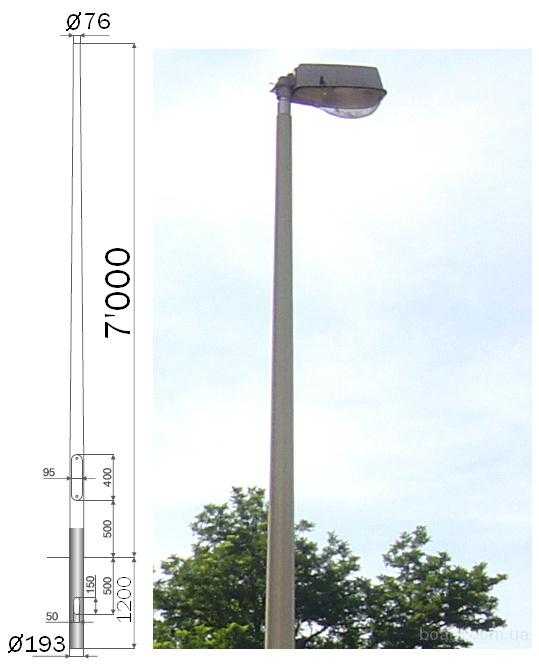

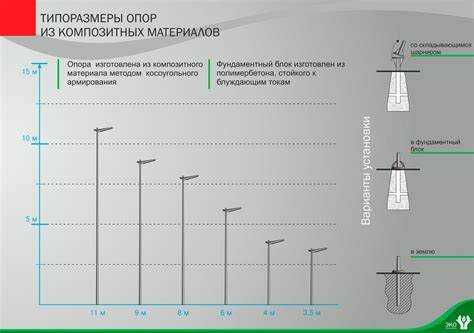

Влияние высоты установки фонаря на зону освещения
Высота установки уличного фонаря напрямую влияет на радиус и равномерность освещения. При увеличении высоты световой поток распространяется на большую площадь, однако интенсивность освещённости снижается пропорционально квадрату расстояния до поверхности. Например, при увеличении высоты с 4 до 8 метров площадь освещения возрастает примерно в 4 раза, но уровень освещённости уменьшается в 4 раза.
Оптимальная высота зависит от мощности светильника и требований к освещённости. Для типичных LED-фонарей мощностью 40-60 Вт высота 5-6 метров обеспечивает радиус освещения около 10-12 метров при нормативном уровне освещённости 5-7 лк. Если высота превышает 8 метров, радиус увеличивается до 15-18 метров, но для поддержания нормы освещённости требуется увеличение светового потока или установка дополнительных источников света.
При низкой высоте (менее 3 метров) радиус освещения резко уменьшается, что повышает количество фонарей для покрытия территории. Кроме того, слишком низкая установка может создавать зоны сильных теней и слепящих бликов, ухудшая качество освещения.
Рекомендуется учитывать угол рассеивания светильника: чем уже угол, тем выше должен быть фонарь для увеличения зоны освещения без потерь яркости. Практический расчет высоты и радиуса проводится с учетом нормативов СНиП и реальных условий местности, включая препятствия и отражающие поверхности.
Учет типа и угла светового распределения светильника
Тип светильника напрямую влияет на форму и равномерность зоны освещения. Для уличных фонарей обычно применяются светильники с асимметричным или прямым распределением света. Асимметричные светильники обеспечивают направленное освещение тротуаров и проезжей части, минимизируя световое загрязнение и потери яркости за пределами целевой зоны.
Угол светового распределения характеризует ширину и глубину светового пятна на поверхности. Например, светильник с углом раскрытия 60° формирует компактную и яркую зону, подходящую для освещения узких улиц и аллей. Светильники с углом 120° охватывают более широкую территорию, но при этом снижают максимальную освещенность в центре.
При расчете радиуса освещения важно учитывать специфику угла распределения: максимальный радиус R рассчитывается по формуле R = H × tan(θ/2), где H – высота установки, θ – угол светового пучка. Для точного расчета следует использовать реальную кривую силы света светильника (LDC), которая учитывает отклонения от идеальной геометрии и неоднородность светового потока.
Рекомендуется выбирать светильники с распределением, адаптированным под конкретный тип объекта и задачи освещения. Например, для магистральных дорог эффективны светильники с широким углом и высокой интенсивностью в продольном направлении, тогда как для парковочных зон предпочтительны модели с более узким пучком и равномерным распределением.
Учет угла и типа светораспределения снижает пересветы и затемнения, повышает комфорт и безопасность на улице, а также оптимизирует энергопотребление системы освещения.
Методы расчета освещенности по нормам и стандартам
Расчет освещенности для уличных фонарей регламентируется стандартами ГОСТ Р 54947-2012 и СНиП 23-05-95. Основной показатель – освещенность (E), измеряемая в люксах (лк), определяется как отношение светового потока (Ф) к площади освещаемой поверхности (S): E = Ф / S. Для уличного освещения важна равномерность распределения света, что учитывается нормативами.
В рамках ГОСТ выделены категории дорог и улиц с определенными требованиями к минимальному уровню освещенности: например, жилые улицы должны иметь не менее 5-10 лк, магистрали – 15-20 лк. Эти нормативы служат ориентиром при проектировании освещения и рассчитываются с учетом типа светильника и его угла светораспределения.
Методы расчета включают использование коэффициента использования светового потока (CU) и коэффициента пыле- и грязеемкости (LLF), что позволяет корректировать исходные данные под реальные условия эксплуатации. Для практического применения применяется формула: E = (N × Ф × CU × LLF) / A, где N – количество светильников, А – площадь зоны освещения.
Расчет производится с применением светотехнических программ и специализированных формул, учитывающих высоту установки, тип оптики и параметры окружающей среды. Нормы также предписывают допустимый уровень засветки и бликов, контролируемый с помощью индекса ослепления (UGR), который должен быть ниже 22 для комфортного уличного освещения.
При проектировании рекомендуется руководствоваться СНиП 23-05-95, где подробно описаны методики зонирования и классификации уличных территорий с привязкой к нормативам освещенности, а также требования к надежности и долговечности оборудования. Соблюдение этих стандартов гарантирует безопасность и эффективность освещения.
Расчет радиуса с учетом условий отражения и препятствий
Для точного определения радиуса освещения уличного фонаря необходимо учитывать отражательные свойства окружающих поверхностей и наличие препятствий. Коэффициент отражения влияет на распределение светового потока: асфальт отражает в среднем 10-15%, бетон – до 40%, а трава – около 20%. При расчете следует умножать исходную освещенность на соответствующий коэффициент отражения поверхности под фонарём.
Препятствия, такие как деревья, здания, рекламные конструкции и дорожные знаки, создают тени и уменьшают эффективную зону освещения. Для оценки их влияния применяют метод теневых зон, определяя угол падения светового потока и рассчитывая площадь, которая оказывается в тени. Практическое решение – вводить поправочный коэффициент, уменьшающий расчетный радиус на 10-30% в зависимости от плотности и высоты препятствий.
При проектировании уличного освещения рекомендуется моделировать траекторию световых лучей с учетом рельефа и преград. В условиях городских улиц с плотной застройкой радиус освещения снижается из-за частых перекрытий и отражений, тогда как на открытых пространствах отражения увеличивают полезную зону на 15-20%.
Рекомендуется учитывать коэффициент отражения не ниже 0,1 и вводить корректировки радиуса на основе анализа реального окружения. Это позволит обеспечить необходимый уровень освещенности и равномерность распределения света, снизив зоны недостаточного или избыточного освещения.
Использование формул для приближенного определения радиуса освещения
Для расчета радиуса освещения уличного фонаря применяют упрощённые формулы, основанные на законе обратных квадратов и параметрах светового потока. Основная задача – определить расстояние, на котором освещённость достигает заданного минимального значения, обеспечивающего комфорт и безопасность.
Одной из базовых формул является:
R = √(Φ / (π × E)),
где:
- R – радиус освещения, м;
- Φ – световой поток лампы, лм;
- E – минимальная освещённость на поверхности, лк;
- π – математическая константа, приблизительно 3,14.
Данная формула предполагает равномерное распределение света по кругу с радиусом R и позволяет получить оценку максимального радиуса при заданном уровне освещённости.
Для более точного расчёта учитывают коэффициент использования светового потока (η), отражения поверхности и высоту установки светильника (h). Тогда формула трансформируется:
R = h × tg(α),
где угол α – угол раскрытия светового потока, который можно определить из технической документации на светильник. Этот подход позволяет связать геометрию установки с реальным распределением света.
Для оценки освещённости E на заданном расстоянии r можно использовать формулу:
E = (Φ × η) / (4 × π × r²),
что соответствует точечному источнику света в свободном пространстве с учётом коэффициента использования.
Рекомендации при расчёте:
- Использовать реальные значения светового потока и угла раскрытия из паспорта светильника.
- Учитывать высоту установки – увеличение h приводит к расширению зоны освещения, но снижает уровень освещённости на поверхности.
- Применять коэффициент использования η с поправкой на отражающие свойства поверхности и окружающую среду.
- Для планирования освещения крупных территорий рассчитывать радиусы для нескольких фонарей с перекрытием зон освещённости.
Использование этих формул облегчает проектирование и позволяет быстро получить ориентировочные параметры, необходимые для выбора оптимального светильника и его размещения.
Примеры расчетов радиуса для различных моделей уличных фонарей
Для модели уличного фонаря с мощностью лампы 150 Вт и световым потоком 12 000 люмен радиус эффективного освещения определяется по формуле R = √(Φ / (π * E_min)), где Φ – световой поток, E_min – минимальная требуемая освещенность. При норме освещенности 10 лк получаем R = √(12 000 / (3.14 * 10)) ≈ 19.5 м.
Фонарь с LED-модулем мощностью 100 Вт и световым потоком 9 000 люмен при нормативе освещенности 8 лк дает радиус R = √(9 000 / (3.14 * 8)) ≈ 18.9 м. Такая модель подходит для жилых улиц с умеренными требованиями к освещенности.
Для светильника мощностью 250 Вт и световым потоком 20 000 люмен с нормативом 12 лк расчет показывает R = √(20 000 / (3.14 * 12)) ≈ 23 м. Этот радиус применим для магистральных дорог с высоким уровнем освещения.
При использовании светодиодных фонарей с направленным световым потоком 15 000 люмен и нормативом освещенности 15 лк радиус освещения составит R = √(15 000 / (3.14 * 15)) ≈ 17.8 м. Такое значение обеспечивает равномерное освещение тротуаров и парков.
В расчетах следует учитывать высоту установки фонаря, поскольку увеличение высоты влияет на площадь покрытия, но снижает интенсивность освещения. Оптимальное сочетание мощности, светового потока и высоты монтажа позволяет добиться заданного радиуса с минимальными энергозатратами.
Вопрос-ответ:
Как рассчитывается радиус освещения уличного фонаря?
Радиус освещения определяется на основе мощности светового источника, угла рассеивания света и требуемого уровня яркости на поверхности. Важно учитывать высоту установки фонаря и характеристики отражения окружающих поверхностей. Для расчетов часто используют формулы, связывающие световой поток и площадь освещаемой поверхности, что позволяет определить оптимальный радиус, при котором достигается равномерное освещение.
Какие параметры уличного фонаря влияют на радиус его освещения?
Основными параметрами являются мощность лампы (световой поток), угол рассеивания света, высота установки и тип светильника (рефлекторы, рассеиватели). Чем выше мощность и шире угол рассеивания, тем больше площадь, которую сможет осветить фонарь. При этом высота установки изменяет распределение света — фонари, расположенные выше, дают более равномерное, но менее интенсивное освещение на большой площади.
Как высота установки фонаря влияет на размер освещаемой территории?
При увеличении высоты фонаря свет распространяется на большую площадь, но интенсивность освещения снижается из-за увеличения расстояния до поверхности. При низкой высоте свет более концентрирован, что обеспечивает более яркое, но ограниченное по площади освещение. Поэтому выбор высоты зависит от необходимого баланса между шириной охвата и уровнем яркости.
Можно ли использовать готовые таблицы для определения радиуса освещения, или лучше проводить индивидуальные расчёты?
Таблицы дают быстрые ориентиры на основе типовых характеристик фонарей и условий, что удобно при предварительном планировании. Однако для точного подбора и оптимального распределения света рекомендуется выполнять расчёты с учётом конкретных параметров — высоты установки, особенностей местности, требований к освещённости, что позволяет избежать избыточного или недостаточного освещения.
Как учесть влияние окружающих объектов на расчет радиуса освещения уличного фонаря?
Окружающие объекты — здания, деревья, бордюры — могут создавать тени и изменять распределение света. При расчетах необходимо учитывать отражательную способность поверхностей и возможные препятствия. Для этого применяют модели, учитывающие отражение и затенение, либо проводят измерения на месте, чтобы скорректировать проект и обеспечить необходимую освещённость.
Как определить радиус освещения для уличного фонаря с учетом типа светильника и окружающих условий?
Расчет радиуса освещения начинается с анализа характеристик самого светильника, таких как световой поток, сила света и угол распределения света. Для уличного фонаря обычно используют данные о светоотдаче и типе оптики, которые влияют на форму и размер освещаемой зоны. Далее учитываются параметры установки: высота крепления и высота над землей, а также особенности местности — например, наличие препятствий или отражающих поверхностей. Формулы для расчета учитывают интенсивность света и минимально допустимый уровень освещенности на поверхности. Для практического определения радиуса часто применяют приближенные расчеты, основанные на стандартах освещенности и типовых значениях углов светораспределения, что помогает подобрать оптимальное расстояние, при котором обеспечивается равномерное и достаточное освещение территории вокруг фонаря.
