Как сделать чтобы ворота не провисали

Провисание створок – частая проблема при эксплуатации распашных ворот, особенно при неправильном расчёте нагрузки и выборе фурнитуры. Вес металлической створки может достигать 60–80 кг, а в случае заполнения деревом или утеплителем – более 100 кг. При этом даже незначительное отклонение по вертикали в 5–7 мм ведёт к трению о землю и затруднённому открыванию.

Одной из главных причин провисания является неправильно подобранный или установленных навес. Стальные петли должны быть рассчитаны на вес минимум в 1,5 раза больше массы створки, с обязательным запасом по нагрузке. Для ворот шириной свыше 2,5 метров рекомендовано использовать три навеса с усиленным креплением.

Дополнительную нагрузку на конструкцию создаёт отсутствие диагональной связки. Укосины или диагональные распорки перераспределяют усилия, снижая риск деформации. Они особенно важны при сварных каркасах из профтрубы сечением менее 60×40 мм.

Ошибки в монтаже стоек также способствуют провисанию. Несущие столбы должны иметь глубину заложения не менее 80–100 см с обязательной бетонной подушкой. При установке на пучинистых грунтах важно использовать армирование и песчано-гравийную подготовку.

Наконец, регулярный контроль состояния петель и смазка движущихся элементов позволяют сохранить стабильную работу ворот в течение многих лет. Игнорирование этих процедур приводит к ускоренному износу и преждевременному провисанию створок.

Выбор материала и сечения створок для минимизации веса

Для снижения нагрузки на петли и опорные столбы необходимо использовать облегчённые, но прочные материалы. Оптимальным вариантом считается профильная труба из стали сечением 40×20×2 мм для каркаса створки. При увеличении длины более 2,5 м допустимо применение 40×30×2 мм или 60×30×2 мм, чтобы сохранить жёсткость без значительного увеличения массы.

В качестве облицовки лучше использовать профнастил толщиной 0,45–0,5 мм, закрепляемый на каркас с шагом не более 300 мм. Он обеспечивает достаточную жёсткость при минимальной массе. Альтернатива – поликарбонат толщиной 6–8 мм: он ещё легче, но требует более частой поперечной обрешётки.

Избегать следует массивных обшивок, таких как деревянные доски толщиной более 20 мм или листовой металл свыше 1 мм. Такие материалы резко увеличивают вес створок, что приводит к провисанию даже при усиленной конструкции петель.

При проектировании важно учитывать не только материал, но и геометрию сечения. Прямоугольные трубы предпочтительнее круглых, так как они обладают большей устойчивостью к изгибу в плоскости створки при одинаковом весе. Усиление по диагонали (раскосы) из той же профильной трубы увеличивает жёсткость без значительного утяжеления.

Как правильно рассчитать нагрузку на петли ворот

Рассчет начинается с определения общего веса створки. Например, если створка длиной 2 метра, высотой 1,8 метра и с металлическим каркасом из профиля 60×40×2 мм, обшитая металлическим листом толщиной 1,5 мм, то суммарная масса может достигать 70–90 кг.

Нагрузка на петли распределяется неравномерно: верхняя петля воспринимает до 70% от общего веса, нижняя – около 30%. Следовательно, при весе створки 80 кг, верхняя петля должна выдерживать не менее 56 кг, нижняя – около 24 кг, с запасом прочности не менее 25–30%.

Дополнительно учитывается плечо изгиба: чем шире створка, тем выше нагрузка на ось вращения петель. Например, при ширине 2 м и весе 80 кг создается крутящий момент до 160 Н·м, что особенно важно при выборе петель с подшипником или опорных моделей.

Для ворот весом более 70 кг рекомендуется использовать как минимум две усиленные петли с расчетной допустимой нагрузкой не менее 1,5× превышающей действующую. При весе свыше 100 кг – установка третьей (центральной) петли снижает риск деформации и продлевает срок службы всей конструкции.

Необходим также учёт динамических нагрузок: резкие открывания, ветер и сезонные подвижки фундамента увеличивают нагрузку на петли. Поэтому помимо статического расчета важно выбирать модели с антикоррозионным покрытием, надежной сваркой и высокой осевой жесткостью.

Усиление каркаса створок для предотвращения деформации

Для предотвращения деформации створок необходимо заранее заложить достаточную жёсткость в конструкцию каркаса. Основной способ – применение замкнутого сварного контура из стальных профильных труб. Оптимальное сечение для наружной рамы – 60×40 мм с толщиной стенки не менее 2 мм. Для внутренних рёбер жёсткости допустимо использовать трубы 40×20 мм.

Диагональные усиления существенно увеличивают устойчивость конструкции к скручиванию и прогибу. В створках шириной более 1,5 м обязательно включение диагонали в виде стальной трубы или полосы, приваренной под углом не менее 30° к основанию. Расположение диагонали – от нижнего угла, противоположного месту крепления петель, к верхнему углу со стороны петель.

Дополнительное усиление можно реализовать за счёт вертикальных перемычек, устанавливаемых через каждые 500–700 мм. Они минимизируют прогиб металла между точками крепления облицовки и снижают нагрузку на сварные швы.

В местах установки петель каркас следует усиливать приваркой усиливающих накладок из листовой стали толщиной 4–5 мм. Это исключает локальную деформацию трубы под действием крутящего момента при открывании створки.

Особое внимание стоит уделить качеству сварных швов. Непровар или слабое соединение в местах стыков усиливающих элементов может привести к потере жёсткости всей конструкции. Все швы должны быть выполнены сплошным проваром по всему периметру контактных поверхностей.

Правильное размещение и монтаж опорных столбов

Неправильное расположение или установка опорных столбов – одна из частых причин провисания створок. Чтобы исключить деформации, необходимо учитывать нагрузки, свойства грунта и характеристики воротной конструкции.

Рекомендуемые требования к размещению столбов:

• Расстояние между столбами должно соответствовать ширине проема с учетом компенсационного зазора (от 20 до 40 мм в зависимости от конструкции).
• Ось каждого столба должна строго совпадать с направлением движения створки, особенно при использовании петель с осевым креплением.
• Столбы должны быть установлены строго вертикально. Отклонение более 2 мм на 1 метр высоты недопустимо.

Глубина заложения столбов зависит от климатических условий:

• В регионах с промерзанием грунта – на 150–200 мм ниже глубины промерзания.
• Минимально допустимая глубина заложения – 900 мм для легких створок и 1200 мм – для тяжелых металлических конструкций.

Рекомендации по монтажу:

1. Выкопать шурфы диаметром не менее 300 мм, при использовании бетонных или кирпичных столбов – до 400 мм.
2. На дно уложить подушку из гравия или щебня толщиной 100–150 мм для дренажа.
3. Установить столб с временной фиксацией растяжками в вертикальном положении.
4. Залить бетон (марка не ниже М200) с виброуплотнением. При необходимости – армировать вертикальными стержнями Ø12–14 мм.
5. Выдержать бетон минимум 5–7 суток до установки створок, при температуре ниже +10 °C – не менее 10 суток.

Для тяжелых ворот рекомендуется использовать металлические столбы (труба 100×100 мм, толщина стенки от 4 мм) с бетонированием и усилением анкерными штырями. В подвижных и пучинистых грунтах – обязательна установка столбов на буронабивные сваи или винтовые опоры.

Выбор и установка петель с учетом веса и частоты использования

Выбор петель зависит от массы створки и частоты её использования. Неправильный выбор или установка петель может привести к перекосу створок и их провисанию.

Для легких ворот (до 70 кг) достаточно стандартных петель с диаметром отверстия 20 мм. Они обеспечат достаточную жесткость при минимальной нагрузке. Для створок массой до 100 кг используйте петли с диаметром 25 мм, предпочтительно с подшипником, чтобы уменьшить трение и износ. Если вес створки превышает 150 кг, требуется использовать усиленные петли диаметром 30 мм с улучшенной фиксацией, чтобы предотвратить нагрузку на петли и свариваемые элементы.

• Для частого использования ворот (более 15 циклов в день) выбирайте петли с подшипниковыми соединениями. Это снизит износ и обеспечит долговечность.
• Если ворота используются редко, можно обойтись без подшипников, но следует учесть возможность использования таких петель, которые имеют возможность регулировки нагрузки.
• При выборе петель важно учитывать материал ворот. Для металлопрофиля лучше использовать стальные или оцинкованные петли, для деревянных ворот – петли из нержавеющей стали.

Установка петель должна быть выполнена с учетом правильно выбранного расстояния от края створки. Рекомендуется оставлять не менее 150 мм до края для равномерного распределения нагрузки. Важно обеспечить точность разметки и не допускать перекосов в процессе установки.

1. Петли закрепляются сваркой или анкерными болтами в зависимости от типа материала створки и нагрузки.
2. Нижнюю петлю закрепляют на нижней части створки, а верхнюю – на верхней, с учетом возможной регулировки для предотвращения провисания.
3. После установки ворот необходимо провести проверку и убедиться, что створка открывается и закрывается плавно, без заеданий.

Для длительной эксплуатации рекомендуется регулярно смазывать петли, особенно в условиях частой эксплуатации, чтобы снизить износ и сохранить их работоспособность.

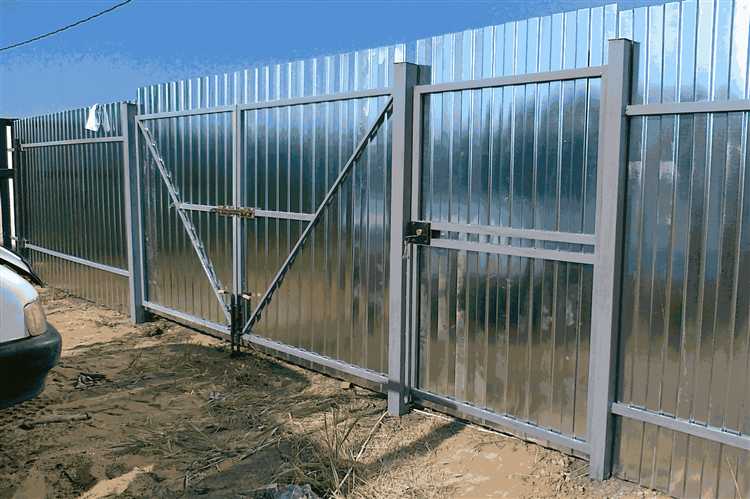

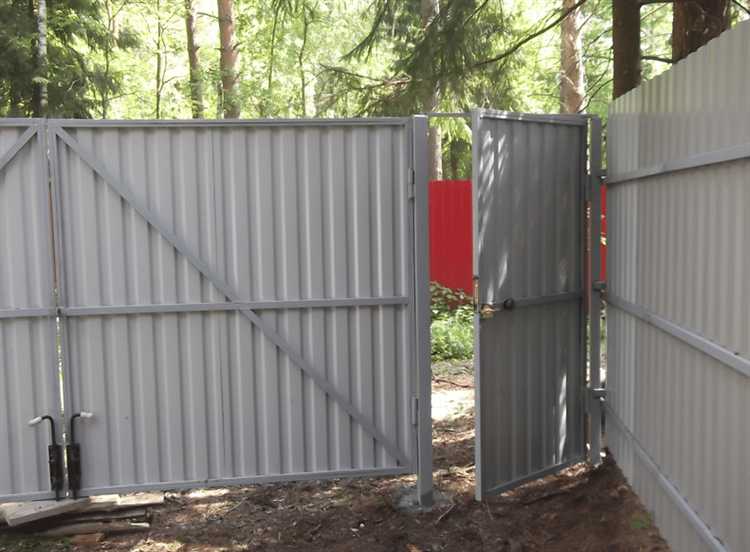

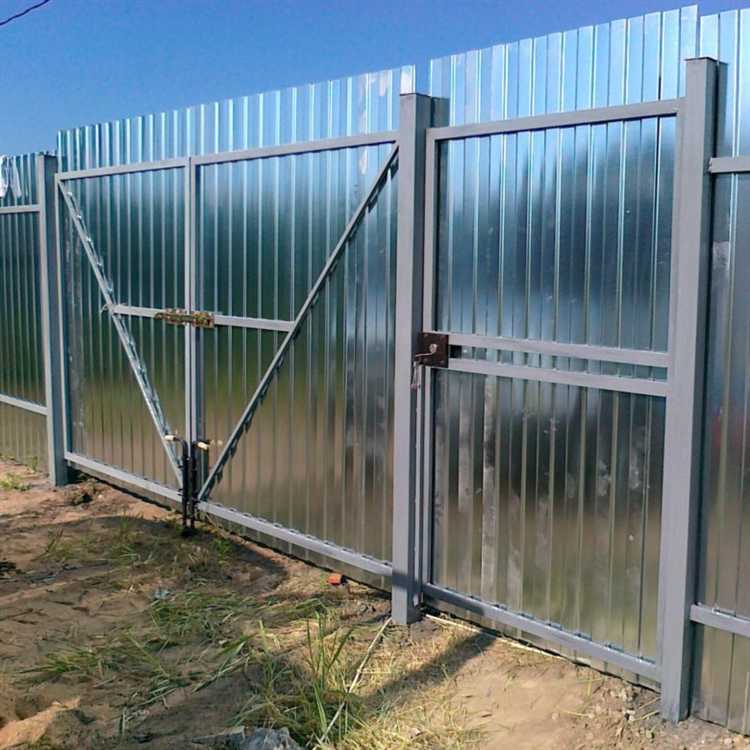

Применение диагональных раскосов для стабилизации конструкции

Диагональные раскосы существенно увеличивают жесткость каркаса створок ворот, снижая риск деформации и провисания. Их установка рекомендуется при ширине створки от 1,2 м и весе более 50 кг.

Оптимальное расположение раскоса – от верхнего внешнего угла створки к противоположному нижнему внутреннему углу. Это позволяет равномерно распределять нагрузку и противодействовать изгибающим моментам.

Для изготовления раскосов применяют профильную трубу сечением не менее 30×20 мм или уголок 25×25 мм толщиной от 2 мм. Материал должен совпадать с основным каркасом, чтобы избежать различных коэффициентов теплового расширения.

Крепление раскоса осуществляется сваркой или болтовыми соединениями с использованием усиленных фланцев, выдерживающих динамические нагрузки. При использовании болтов рекомендуется устанавливать минимум 3 крепежных точки с шагом не более 40 см.

Рассмотрим пример расчетной нагрузки на раскос для створки размером 2×1,5 м и весом 90 кг:

Эти данные подтверждают необходимость выбора раскоса с достаточной прочностью и жесткостью. Наличие диагональных элементов уменьшает вероятность изгиба каркаса под весом створки и внешними факторами, такими как ветер.

Для дополнительной защиты рекомендуется периодически проверять состояние сварных швов и крепежей, особенно после сильных нагрузок или длительной эксплуатации.

Регулярная проверка и регулировка навесов створок

Навесы створок ворот испытывают постоянную нагрузку, что приводит к постепенному ослаблению креплений и изменению положения петель. Для предотвращения провисания необходимо проводить осмотр навесов не реже одного раза в 3 месяца.

Проверяйте затяжку болтов и крепежных элементов – ослабленные соединения увеличивают люфт и вызывают перекос створок. При обнаружении коррозии или повреждений заменяйте детали немедленно, так как изношенные петли не удерживают вес равномерно.

Регулировка навесов проводится с использованием ключей соответствующего размера и уровня. Добейтесь равномерного зазора между створкой и рамой по всей длине петли, чтобы избежать излишнего трения и деформации.

При наличии регулируемых петель корректируйте высоту и горизонтальное положение створки, ориентируясь на уровень и отвес. Это позволит снизить нагрузку на крепления и уменьшить риск провисания.

Если створка провисла значительно, рекомендуется снять ее с петель и провести капитальную регулировку или замену навесов, особенно если конструкция ворот тяжелая или подвержена ветровым нагрузкам.

Регулярное обслуживание навесов с применением смазочных материалов повышает долговечность и снижает износ. Используйте техническое масло или специальные смазки для металлических соединений не реже одного раза в полгода.

Использование подпорных роликов и упоров для снижения нагрузки

Подпорные ролики размещают в нижней части створок, что позволяет перенаправить часть веса с петель на ролики, снижая нагрузку на навесы. Для ворот высотой свыше 1,8 метра и массой более 100 кг рекомендуют устанавливать ролики с подшипниками высокой грузоподъемности не менее 150 кг на каждый.

Выбор материала роликов влияет на износостойкость: стальные ролики с полиуретановым покрытием обеспечивают долговечность и уменьшают вибрации. Монтаж роликов следует производить с минимальным зазором, чтобы исключить перекосы створок при движении.

Упоры применяются для фиксации ворот в закрытом или открытом положении, что предотвращает смещение и дополнительную нагрузку на петли. Рекомендуется выбирать упоры с регулируемой высотой, позволяющие компенсировать усадку основания или деформации каркаса.

Правильное размещение упоров на опорных столбах с применением анкерных креплений гарантирует устойчивость ворот и уменьшает вероятность провисания при эксплуатации в ветреную погоду.

Вопрос-ответ:

Какие основные причины провисания створок ворот и как их определить?

Провисание створок чаще всего возникает из-за недостаточной прочности каркаса, неправильно выбранных или установленных петель, а также из-за слабого или неправильно установленного опорного столба. Чтобы выявить проблему, нужно проверить, нет ли перекосов и люфтов в петлях, оценить состояние сварных швов и жесткость каркаса, а также убедиться в надежности и устойчивости опорных столбов. Если створки с трудом закрываются или касаются земли при движении, это явный признак провисания.

Как правильно подобрать петли для ворот, чтобы избежать провисания?

Петли должны выдерживать вес створок и обеспечивать их свободное вращение без заеданий. Для тяжелых металлических ворот лучше выбирать усиленные шарнирные или подшипниковые модели с запасом прочности. Важно учитывать количество петель: обычно на каждую створку устанавливают минимум две или три петли, равномерно распределяя нагрузку. Правильный монтаж с использованием крепежа подходящего размера и качества предотвращает появление люфтов и деформаций.

Можно ли уменьшить нагрузку на петли с помощью дополнительных элементов конструкции?

Да, для снижения нагрузки используют подпорные ролики и упоры, которые берут часть веса ворот на себя. Подпорные ролики устанавливают в нижней части створок, позволяя направлять движение и снижая давление на петли. Упоры фиксируют створки в закрытом положении, препятствуя их провисанию и смещению. Такие элементы помогают сохранить работоспособность ворот длительное время без необходимости частой регулировки.

Какие методы усиления каркаса ворот предотвращают деформацию и провисание?

Усиление каркаса достигается добавлением диагональных раскосов или ребер жесткости, которые препятствуют изгибу и кручению створок. Использование профильных труб с увеличенным сечением повышает общую жесткость конструкции. При сварке важно обеспечить качественные соединения без дефектов. В некоторых случаях применяют армирующие пластины или дополнительные металлические уголки для укрепления слабых участков.

Как правильно установить и закрепить опорные столбы, чтобы избежать провисания ворот?

Опорные столбы необходимо установить вертикально и прочно закрепить в грунте с помощью бетонного основания, заглубляя не менее чем на 70–80 см. Важно использовать анкерные крепления или армирующую арматуру для повышения устойчивости. Плотность и ровность бетона влияют на долговечность крепления. Для предотвращения смещения столба рекомендуют проверить его положение уровнем и выдержать бетон не менее недели до установки створок. Правильно смонтированные столбы обеспечивают стабильную работу ворот без перекосов.

Почему ворота начинают провисать спустя некоторое время после установки?

Провисание створок происходит из-за постоянной нагрузки на петли и конструкцию ворот. Со временем металл может деформироваться, крепежные элементы ослабнуть, а сам каркас под воздействием веса и внешних факторов слегка изменять форму. Если изначально монтаж был выполнен с нарушениями — например, столбы не установлены строго вертикально или петли подобраны неправильно — процесс провисания ускоряется. Кроме того, отсутствие своевременной проверки и регулировки также способствует появлению перекосов.

Какие меры можно применить, чтобы минимизировать нагрузку на петли и предотвратить провисание ворот?

Чтобы снизить нагрузку на крепления, рекомендуется использовать дополнительные опорные элементы, например, подпорные ролики, которые берут на себя часть веса створки. Правильный выбор петель с учетом массы ворот и частоты открывания играет важную роль. Усиление каркаса створок, установка диагональных раскосов помогает сохранить форму и уменьшить деформацию. Также полезна регулярная проверка состояния крепежа и его подтягивание, а при необходимости — замена изношенных деталей.
