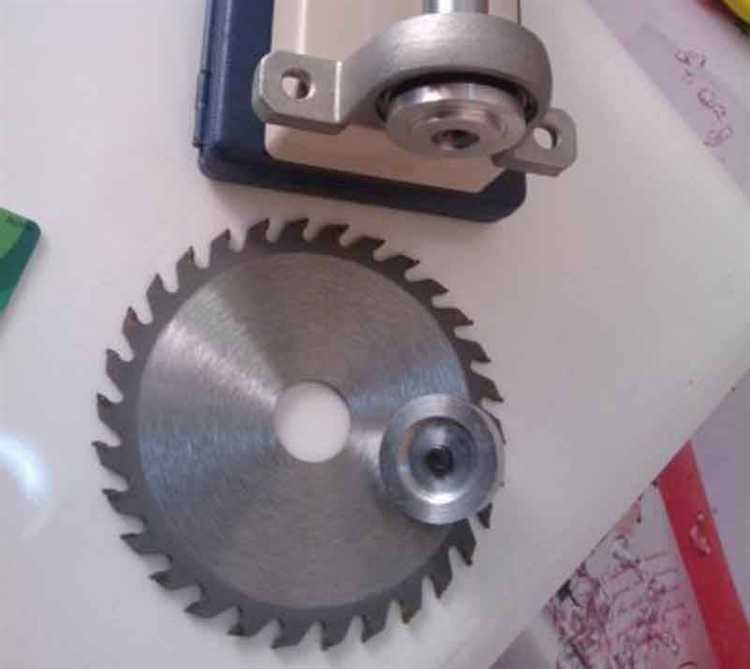

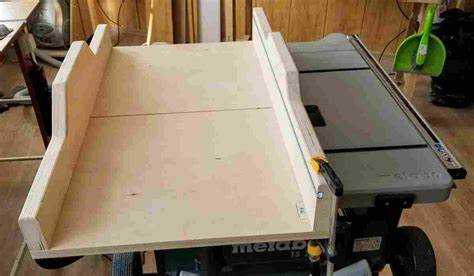

Каретка повышает точность реза, сокращая люфт и исключая смещение заготовки. Эти преимущества особенно ощутимы при серии однотипных деталей или точной резке пазов.

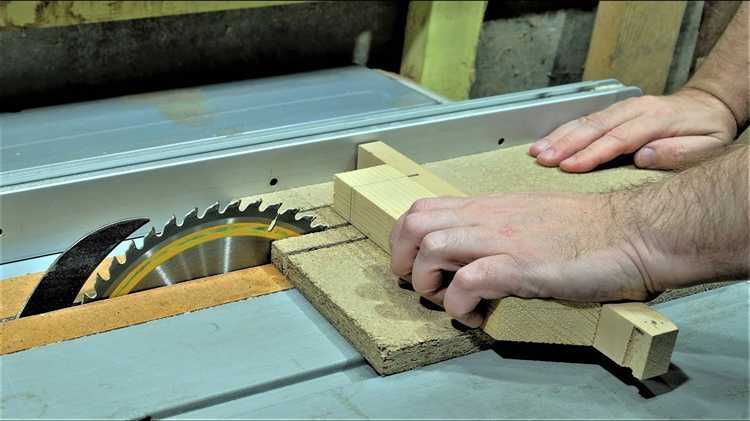

Основа каретки – фанера толщиной 15–18 мм с повышенной устойчивостью к влаге. В центре следует вырезать паз по диску пилы с зазором не более 0,5 мм, что даст точное направление движения.

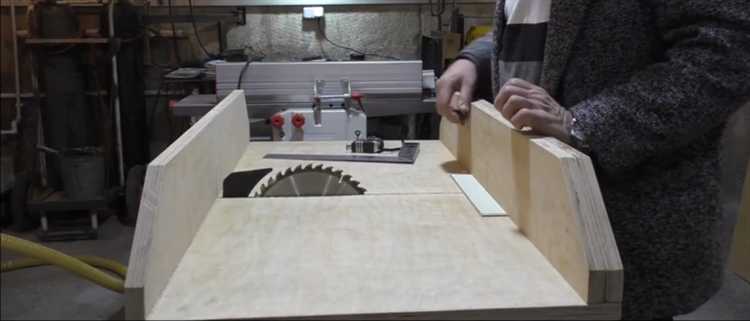

Упоры изготавливаются из бруска с сечениями 40×40 мм. Их нужно установить перпендикулярно пильному диску с помощью столярного угольника с точностью до 0,1°, иначе рез уйдет в сторону.

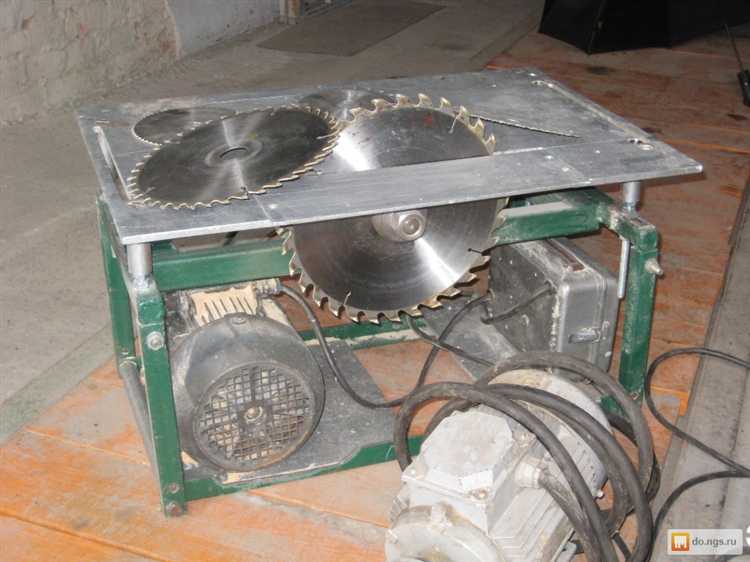

Салазки следует выфрезеровать по направляющим станка с точно выверенной шириной – на 0,2 мм меньше паза в столе, что обеспечит легкое скольжение без люфта. Реечные элементы рекомендуется смазать графитовой смазкой для снижения износа.

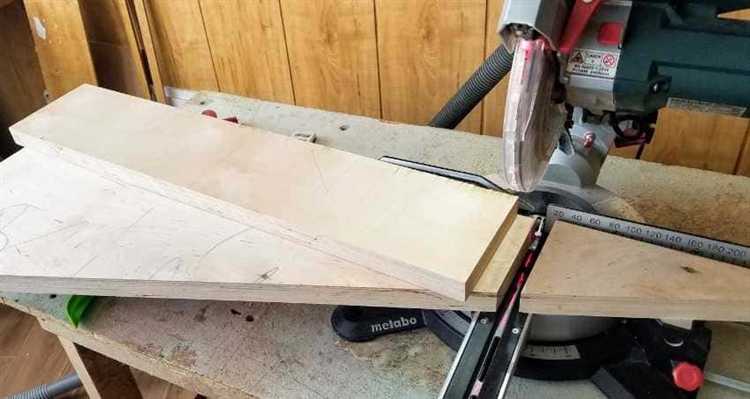

Во избежание смещений каретка крепится с помощью эксцентриковых зажимов, что даст точно воспроизводимые резы с минимальными погрешностями в каждом цикле.
Вопрос-ответ:
Можно ли сделать каретку для циркулярки из фанеры?
Да, фанера подходит для каретки, но следует взять лист толщиной не тоньше 12 мм. В конструкции должны присутствовать ребра жесткости — рейки из массива дерева. Эти элементы обеспечат точность реза и устойчивость каретки.
Как правильно выстроить параллельность каретки по диску пилы?
Сначала нужно установить каретку на направляющаях станка и с помощью штангенциркуля замерять расстояние до диска с нескольких точек — спереди, с середины и с заднего конца. Далее с помощью прокладок или регулирования направляющих добиваем параллельности с точностью до нескольких десятых миллиметра.
Как обеспечить точное позиционирование заготовки с помощью каретки?
Установите на каретке упор с разметкой или шкалой. Он даст точно воспроизводить длину реза. Используйте струбцину, чтобы зафиксировать деталь — так она не сдвинется в ходе реза, что даст точный результат.
Как снизить люфт каретки на направляющих?
Люфт вызывает неточная подгонка профилей или износ. В конструкции следует установить регулируемые накладки из пластика, текстолита или фторопласта. Эти вставки выбирают с минимальными зазорами, что даст точное направление движения каретки.
