Обеспечение циркуляции воды в бассейне – ключевой элемент его безопасной эксплуатации. Без насоса вода застаивается, теряет прозрачность, создаёт благоприятную среду для размножения бактерий и водорослей. Однако покупка промышленного оборудования часто оказывается затратной, особенно для сезонных или небольших бассейнов. В таких случаях целесообразно изготовить насос самостоятельно, используя доступные детали и проверенные конструкции.
Для сборки самодельного насоса чаще всего применяются комплектующие от бытовой техники: насосы от стиральных машин, моторчики от автомобильных стеклоомывателей, а также пластиковые фитинги и шланги. Основной задачей является обеспечение достаточной производительности – не менее 4–6 м³/ч для бассейна объёмом до 20 м³. При этом важно обеспечить герметичность соединений и устойчивость конструкции к воздействию влаги.
На практике самодельный насос может быть выполнен по одному из двух принципов: центробежному или вихревому. Первый вариант эффективен для перекачивания больших объёмов при низком напоре, второй – при необходимости поднятия воды на большую высоту. Правильный выбор зависит от глубины чаши, длины трубопровода и особенностей эксплуатации. Важно также предусмотреть фильтрацию – установка фильтра грубой очистки перед входом в насос значительно продлевает срок службы системы.
Выбор подходящего типа самодельного насоса для бассейна
Определение подходящего типа насоса зависит от объема бассейна, глубины воды, наличия фильтрации и способа подачи энергии. Для временных или сезонных конструкций подойдут маломощные центробежные насосы, собранные на основе бытового двигателя и пластикового корпуса. Они обеспечивают циркуляцию воды со скоростью до 3 м³/ч и подходят для каркасных бассейнов объемом до 10 м³.
Для стационарных бассейнов эффективнее использовать самодельные поверхностные насосы с производительностью 5–8 м³/ч. Их можно собрать из автомобильного водяного насоса и асинхронного электродвигателя мощностью 180–250 Вт. Такая система работает устойчиво при умеренном загрязнении воды и не требует частого обслуживания.
В случаях, когда насос должен поднимать воду с глубины более 1,5 м, предпочтительнее использовать самодельные вихревые насосы. Их конструкция немного сложнее, но они обеспечивают стабильную подачу даже при наличии перепадов высоты. Подходит двигатель от старой стиральной машины и металлический корпус с герметичными соединениями.
Если бассейн используется в местах без доступа к электросети, можно собрать ручной мембранный насос или использовать конструкцию с велосипедным приводом. Такие решения ограничены по производительности (до 1 м³/ч), но полностью автономны и не требуют электричества.
При выборе типа насоса важно учитывать не только технические параметры, но и условия эксплуатации: влажность, доступ к узлам, возможность слива и обслуживания. Избыточная мощность ведёт к перегреву и снижает срок службы, а недостаточная – к плохой фильтрации воды.
Материалы и инструменты для сборки насоса из подручных средств
Для изготовления самодельного насоса потребуется минимальный набор компонентов, которые можно найти в гараже, на даче или приобрести в строительном магазине. Основа конструкции – герметичный корпус, создающий рабочую камеру. Для него подходит пластиковая канистра объёмом 5–10 литров с плотно закрывающейся крышкой. Альтернатива – пластиковый контейнер от бытовой химии или корпус старого фильтра для воды.
В качестве ротора можно использовать вал от старого вентилятора или перфоратора. Если планируется диафрагменный насос, потребуется гибкая мембрана – хорошо подходит плотная резина от автомобильной камеры или крышка от банки с уплотнителем.
Для всасывающего и нагнетающего патрубков подойдут сантехнические ПВХ-трубы диаметром 20–25 мм. Необходимы два обратных клапана – их можно изготовить самостоятельно из шариков от дезодоранта и силиконовых прокладок, либо использовать готовые пластиковые изделия для систем капельного полива.
Герметизация осуществляется с помощью автомобильного герметика на силиконовой основе. Шланги выбираются армированные, устойчивые к изгибам. Их длина зависит от глубины забора и точки сброса воды – обычно достаточно 1,5–3 метров.
Необходимые инструменты:
- Отвёртка крестовая и плоская
- Электродрель с насадкой-коронкой по пластику (диаметр 20–30 мм)
- Клей-пистолет или паяльник для пластика
- Ножовка по металлу или труборез
- Плоскогубцы, нож, рулетка
Дополнительно пригодится герметичный выключатель и кусок электропровода с вилкой, если насос будет работать от электропривода. В этом случае подойдёт мотор от стеклоочистителя автомобиля с питанием 12 В – он легко запускается от блока питания старого компьютера или аккумулятора.
Сборка корпуса и крепление рабочих элементов насоса

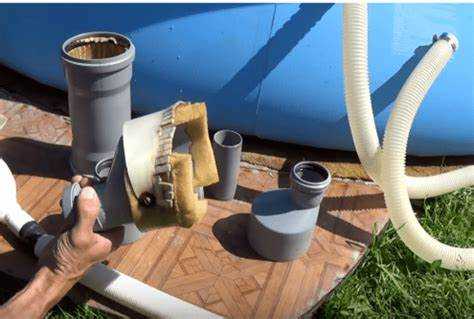

Для корпуса насоса можно использовать пластиковый контейнер объёмом 3–5 литров с герметичной крышкой. Подойдут также обрезки канализационной трубы диаметром не менее 110 мм с торцевыми заглушками. В корпусе необходимо просверлить два отверстия: одно – для входного патрубка, другое – для выходного. Диаметр отверстий должен соответствовать внешнему диаметру используемых шлангов или трубок, например, 25 мм.
Крепление патрубков выполняется с помощью резьбовых фитингов или пластиковых сгонов с гайками и прокладками. После установки элементы дополнительно уплотняются сантехническим герметиком. Важно исключить малейшие протечки на стыках, иначе насос потеряет производительность.
Рабочее колесо (если используется центробежный принцип) крепится непосредственно на вал двигателя. Для этого подбирается втулка, соответствующая диаметру вала, и фиксируется винтовым зажимом или пайкой (в случае металлических элементов). Если применяются лопасти от старого кулера, их укрепляют термоклеем с армирующей вставкой из металла или пластика, чтобы избежать деформации при вращении.
Электродвигатель фиксируется внутри корпуса на самодельной платформе из плотного ПВХ или фанеры. Крепление осуществляется через виброизоляционные прокладки и стяжки. Важно обеспечить точное соосие вала двигателя и рабочего колеса, иначе произойдёт быстрый износ узлов.
Уплотнение вала выполняется с использованием сальников от бытовой техники или резиновых втулок с силиконовой смазкой. Это предотвращает попадание воды внутрь корпуса и защищает двигатель от влаги.
После сборки все стыки проверяются на герметичность под давлением. Для этого корпус заливается водой, патрубки временно заглушаются, и создаётся давление при помощи велосипедного насоса. Появление пузырьков указывает на место негерметичности.
Создание системы подачи и забора воды
Эффективная циркуляция воды в самодельном насосе требует точной настройки входного и выходного контуров. Основные элементы этой системы – всасывающий и нагнетательный патрубки, а также обратные клапаны и фильтрационные вставки.
- Для забора воды используется армированный шланг диаметром не менее 32 мм. Он подключается к всасывающему патрубку насоса через герметичное резьбовое соединение или хомут с уплотнителем.
- На входе обязательно устанавливается грубый фильтр (сетка из нержавеющей стали с ячейкой 1–2 мм), чтобы предотвратить попадание крупного мусора в насосную камеру.
- Перед фильтром желательно смонтировать обратный клапан. Это обеспечит стабильный уровень воды в системе при остановке насоса и облегчит повторный запуск.
Подача очищенной воды в бассейн осуществляется через нагнетательный контур:
- Используйте шланг того же диаметра, но с повышенной термостойкостью, если в систему планируется интеграция солнечного коллектора или ТЭНа.
- Для равномерного распределения воды рекомендуется устанавливать распылительные насадки или коллекторы с несколькими выходами.
- Выходной шланг фиксируется выше уровня воды для предотвращения обратного потока и гидроудара.
Все соединения герметизируются сантехническим герметиком или лентой ФУМ. Монтаж желательно выполнять на жесткой опоре, чтобы избежать вибрации и изломов шлангов. Контроль герметичности проводят при первом запуске, наблюдая за отсутствием подтеков и стабильностью давления.
Подключение насоса к источнику питания и проверка работы
Для подключения самодельного насоса к источнику питания требуется стабилизированный источник с номинальным напряжением, соответствующим параметрам электродвигателя. Если используется мотор от автомобильного вентилятора или аналогичный, его рабочее напряжение, как правило, составляет 12 В постоянного тока. В таком случае подойдёт блок питания от компьютера (ATX), у которого легко задействовать 12-вольтовую линию с достаточной мощностью тока (не менее 5 А).
Провода от двигателя подключаются к соответствующим контактам блока питания: чёрный – к «земле» (GND), красный или жёлтый – к +12 В. Перед подключением убедитесь в надёжности изоляции и отсутствии короткого замыкания. Все соединения фиксируются клеммами или паяются с последующей термоусадкой.
Перед первым запуском насос необходимо заполнить водой, чтобы исключить холостой ход, особенно если используется крыльчатка или лопастной механизм. После этого подаётся питание, и фиксируется момент старта: мотор должен стабильно выйти на рабочие обороты без рывков и перегрева. В течение первых 2–3 минут работы контролируется температура корпуса двигателя и отсутствие вибраций. Охлаждение, при необходимости, обеспечивается установкой радиатора или вентилятора на корпус мотора.
Проверка подачи воды осуществляется визуально через шланг на выходе. Если наблюдается слабый напор, следует проверить герметичность всасывающего контура, отсутствие засоров и правильность направления вращения двигателя (при переполюсовке вращение может быть обратным). После успешного теста насос готов к длительной эксплуатации в системе циркуляции воды бассейна.
Варианты фильтрации воды при использовании самодельного насоса
Для эффективной работы самодельного насоса в бассейне требуется организация фильтрации, предотвращающей попадание крупных частиц и загрязнений внутрь механизма. Оптимальные варианты фильтрации зависят от типа насоса и условий эксплуатации.
Первый вариант – установка предварительного сетчатого фильтра с размером ячеек 0,5–1 мм перед входом в насос. Это простое решение защищает крыльчатку от листьев, веток и крупных частиц. Фильтр можно изготовить из нержавеющей сетки, закреплённой в корпусе трубопровода.
Второй вариант – применение песочного фильтра с обратной промывкой. Песочный фильтр обеспечивает тонкую очистку до 20–30 микрон, что существенно улучшает качество циркулирующей воды и снижает нагрузку на насос. Для самодельного насоса рекомендуется выбирать фильтр с производительностью, совпадающей с пропускной способностью насоса.

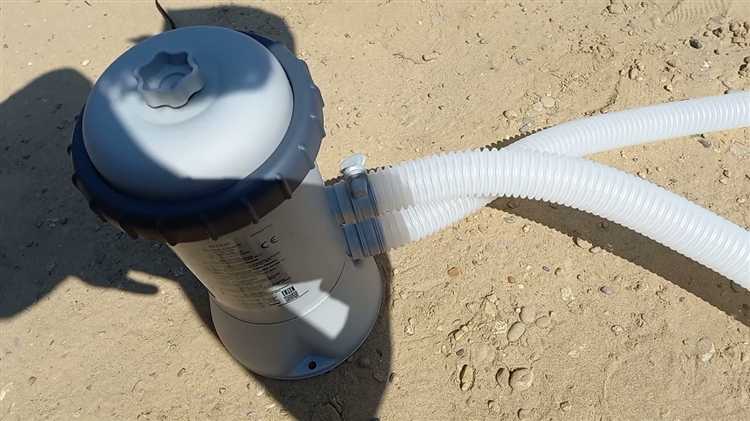

Третий вариант – установка картриджного фильтра с многоразовыми фильтрующими элементами. Картриджи с толщиной фильтрации от 10 до 50 микрон обеспечивают высокую степень очистки при компактных размерах устройства. Их легко чистить и заменять, что упрощает обслуживание системы.
Для дополнительной защиты полезно установить предварительный скиммер с сетчатым фильтром, который собирает плавающие загрязнения с поверхности воды. Это снизит количество частиц, попадающих в насос и фильтры.
При выборе фильтра важно учитывать расход воды, создаваемый насосом, чтобы избежать перегрузки и снижения эффективности фильтрации. Рекомендуется также предусмотреть манометры до и после фильтра для контроля степени загрязнения и своевременной промывки.
Варианты фильтрации можно комбинировать: например, предварительный сетчатый фильтр с последующим песочным или картриджным фильтром. Такая схема обеспечит стабильную работу самодельного насоса и повысит качество воды в бассейне.
Обслуживание и устранение неисправностей самодельного насоса
Регулярная проверка герметичности соединений и состояния уплотнителей предотвращает протечки и потерю давления. Для смазки подшипников используйте подходящую машинную смазку, ориентируясь на материал и температуру эксплуатации.
При снижении производительности осмотрите крыльчатку на наличие загрязнений или повреждений – устраните засоры или замените деформированные элементы. Проверяйте состояние электрических контактов, особенно при использовании электропривода: окисление и плохой контакт вызывают перебои в работе.
Если насос не запускается, проверьте исправность питающего кабеля и наличие напряжения на клеммах. При перегреве двигателя остановите работу и дайте остыть, затем проверьте обмотки на замыкание или обрыв мультиметром.
Для предотвращения засорения установите фильтр на входе воды, периодически очищайте его от мусора. Контролируйте уровень воды в бассейне – работа на сухую приводит к перегреву и выходу из строя компонентов.
При появлении вибраций и посторонних шумов разберите насос, проверьте балансировку крыльчатки и крепление рабочего вала. Осмотрите вал на наличие износа или биения, при необходимости замените детали.
Соблюдение указанных мероприятий продлевает срок службы насоса и сохраняет стабильную работу без снижения эффективности.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления корпуса самодельного насоса для бассейна?
Для корпуса обычно используют пластик высокой плотности или нержавеющую сталь, поскольку они устойчивы к коррозии и воздействию воды. Пластиковые детали легче обрабатывать и дешевле, но менее прочны. Металл долговечнее, но требует навыков работы с инструментами и защиты от ржавчины. Важно также, чтобы материал был герметичным, чтобы исключить протечки.
Какие типы двигателей подходят для привода самодельного насоса и как выбрать нужный?
Часто используют электродвигатели переменного тока с мощностью от 100 до 300 Вт, достаточной для циркуляции воды в небольшом бассейне. При выборе учитывайте напряжение, частоту вращения вала и возможность длительной работы без перегрева. Асинхронные двигатели популярны из-за надежности, а коллекторные — из-за простоты регулировки скорости.
Как обеспечить герметичность соединений в конструкции самодельного насоса?
Герметичность достигается правильным подбором уплотнителей и тщательной сборкой. Обычно применяют резиновые или силиконовые кольца и прокладки, подходящие по размеру и устойчивые к воде. Все стыки лучше смазывать специальными герметиками или использовать водонепроницаемые клеи. Проверка под давлением и осмотр на предмет протечек обязательны перед запуском.
Какие меры предосторожности нужно соблюдать при подключении насоса к электропитанию?
Подключение должно осуществляться через защитный автомат и обязательно с заземлением для предотвращения поражения электрическим током. Все контакты должны быть изолированы и защищены от попадания воды. Используйте кабели с соответствующим сечением и влагозащитные разъемы. Рекомендуется устанавливать устройство в сухом месте с хорошей вентиляцией.
Как определить производительность самодельного насоса и насколько она зависит от конструкции?
Производительность напрямую связана с диаметром труб, мощностью двигателя и эффективностью рабочего колеса (импеллера). Для измерения используют секундомер и емкость фиксированного объема, замеряя время заполнения. Чем более оптимальна гидродинамика корпуса и минимальны потери на трение, тем выше поток. Неправильная сборка или узкие каналы значительно снижают характеристики.
