Удалённый карниз – конструктивное решение, при котором свес крыши значительно выдается за пределы наружной стены здания. Такой подход улучшает защиту фасада от осадков, но одновременно создаёт сложности при организации эффективного водоотвода. Неправильно спроектированная система может привести к локальному переувлажнению почвы у фундамента, образованию наледи и повреждению отмостки.
Оптимальное размещение желобов при выносе карниза более чем на 400–600 мм требует дополнительного крепёжного каркаса или удлинённых кронштейнов. При этом нужно учитывать вес снега и льда в зимний период. При шаге стропил в 600–800 мм длина консольных элементов не должна превышать 800 мм без дополнительного усиления. Использование стандартных пластиковых желобов на таких участках без армирования недопустимо.
В условиях удалённого карниза важно обеспечить угол наклона водоотливной системы не менее 3 мм на погонный метр для предотвращения застоя воды. При длине свеса более 1 метра рекомендуется установка усиливающих поддержек под водосточный жёлоб через каждые 40–50 см. Также требуется надёжная гидроизоляция прилегающих участков кровли и герметизация соединений элементов системы водоотведения.
Особое внимание следует уделить подбору материалов: металлические желоба из оцинкованной стали с полимерным покрытием выдерживают большие нагрузки и подходят для широких свесов. При монтаже водосточной трубы важно обеспечить её удаление от стены не менее чем на 50–70 см, чтобы исключить обратное разбрызгивание воды на фасад. Это особенно критично при слабопроницаемом грунте и узкой отмостке.

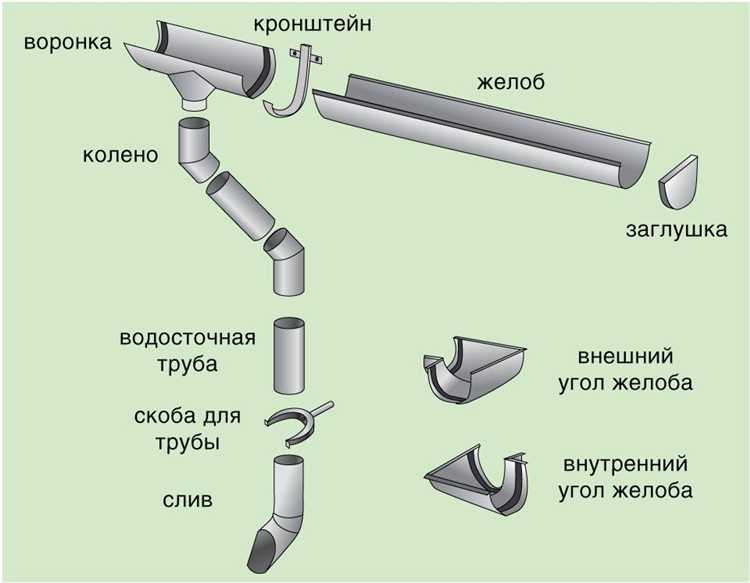

Как рассчитать расстояние от стены до края водоотлива
Расчёт расстояния от стены до края водоотлива при удалённом карнизе выполняется с учётом выноса карниза, угла наклона ската и ширины желоба. Основная задача – обеспечить полный сбор дождевой воды, не допуская стекания мимо системы отвода.
Первым параметром служит горизонтальный вынос карниза. Его измеряют от наружной плоскости стены до крайней точки карнизной доски. Например, при выносе в 600 мм и угле наклона крыши 30°, реальное расстояние до кромки капельника составит около 520–540 мм в проекции по горизонтали.
К этому расстоянию добавляют ширину капельника (обычно 50–80 мм) и ширину лотка водосточного желоба (в среднем 120–150 мм). При этом кромка водоотлива должна выступать минимум на 20–30 мм за вертикальную линию, проходящую через край крыши, чтобы исключить перелив в сильный дождь.
Формула для расчёта:
R = В + К + Ж + Н
Где:
- R – расстояние от стены до края водоотлива
- В – вынос карниза (по горизонтали)
- К – ширина капельника
- Ж – ширина желоба
- Н – запасной выступ за край желоба (не менее 30 мм)
Например, при выносе карниза 600 мм, капельнике 70 мм, желобе 140 мм и выступе 30 мм: R = 600 + 70 + 140 + 30 = 840 мм.
Важно учитывать, что слишком короткий вылет приведёт к протечкам на фасад, а чрезмерный – усложнит крепление и может привести к провисанию конструкции. Поэтому рекомендуется использовать регулируемые кронштейны и предусматривать монтаж с учётом снеговой и ветровой нагрузки в конкретном регионе.

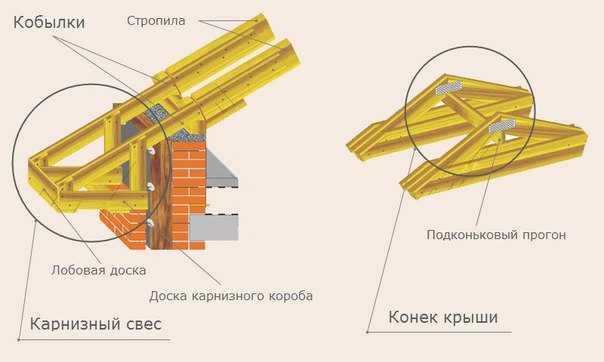

Выбор типа желоба при удалённом выносе карниза
При удалённом выносе карниза более 500 мм критично использовать желоба с увеличенным сечением – от 125 мм в диаметре. Это компенсирует возросший объём воды и предотвращает переполнение при интенсивных осадках.
Полукруглые желоба подходят для выносов до 600 мм, обеспечивают оптимальный гидравлический профиль и минимальное засорение. Для больших выносов предпочтительны прямоугольные или коробчатые желоба с усиленной жёсткостью, что снижает деформации и увеличивает срок службы.
Материал желоба должен обладать высокой коррозионной стойкостью и механической прочностью. Лучший выбор – алюминиевые или стальные с полимерным покрытием, выдерживающие перепады температур и нагрузку от снега на длинных свесах.
Крепление желобов выполняется с помощью выносных кронштейнов, которые позволяют расположить желоб ниже уровня карниза, создавая необходимый уклон не менее 3 мм на метр. Это обеспечивает беспрепятственный сток и предотвращает застой воды.
Для предотвращения подтекания в местах соединений применяются уплотнители и цельные участки желобов с минимальным количеством стыков. Торцевые заглушки должны иметь надёжное герметичное крепление с усилением на ветровых нагрузках.

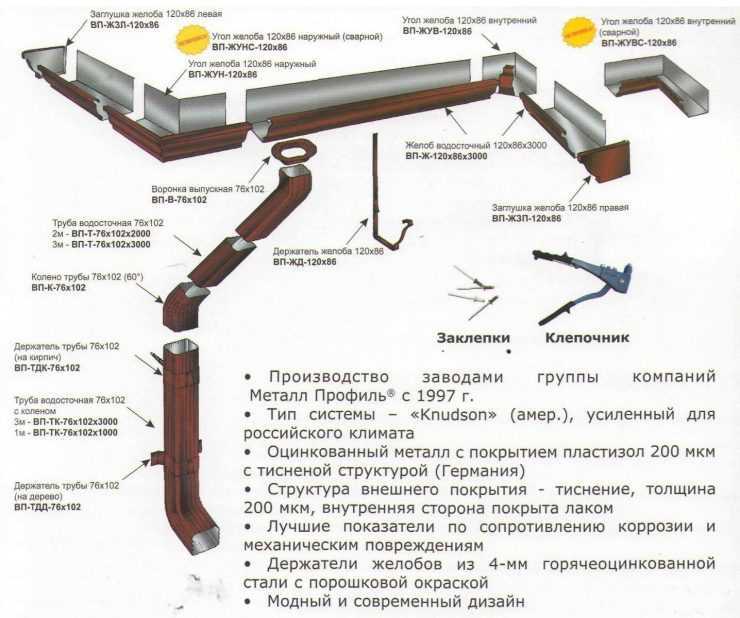

Монтаж кронштейнов на удлинённый свес крыши
Кронштейны для водоотлива на удлинённом свесе должны обеспечивать жёсткую фиксацию желоба и выдерживать дополнительную нагрузку от веса воды и снега. Рекомендуется использовать металлические кронштейны с толщиной металла не менее 1,5 мм и длиной, соответствующей фактическому выносу свеса плюс запас 10–15 см для надёжной фиксации.
Шаг установки кронштейнов обычно составляет 40–50 см, однако при выносах свеса свыше 50 см рекомендуется уменьшить шаг до 30–35 см для предотвращения прогиба желоба. При монтаже кронштейны крепят непосредственно к несущей конструкции – обрешётке или мауэрлату – используя анкерные или длинные саморезы не короче 70 мм с антикоррозийным покрытием.
Важно обеспечить точный горизонтальный уровень установки кронштейнов, чтобы избежать застойных зон в желобе и обеспечить эффективный сток воды. Для контроля уровня применяют строительный уровень или лазерный нивелир. Кронштейны должны быть ориентированы с лёгким уклоном в сторону водосточной трубы – примерно 2–3 мм на метр длины.
В местах перехода удлинённого свеса в основное ограждение крыши рекомендуется дополнительно усилить крепления, установив усилительные пластины или уголки под кронштейны. Это предотвратит деформацию и увеличит срок службы всей системы водоотлива.
При монтаже следует избегать точек крепления в местах, где кровельный материал подвержен повышенному воздействию влаги, чтобы предотвратить коррозию крепежа и повреждение конструкции свеса.
Решения для подвеса водосточной системы без лобовой доски
Отсутствие лобовой доски при удалённом карнизе требует альтернативных методов крепления водосточных желобов. Один из распространённых вариантов – монтаж специальных кронштейнов с фиксацией непосредственно к стропилам или обрешётке. Для этого используются кронштейны с регулируемой длиной, позволяющие компенсировать расстояние до свеса и обеспечить необходимый уклон желоба.
Кронштейны с креплением к стропилам устанавливаются через отверстия в кровельном материале или под ним, что позволяет надёжно закрепить желоб без необходимости дополнительной несущей конструкции. Важно использовать антикоррозийные крепежи и предусмотреть защиту кровли от повреждений в местах сверления.
Альтернативой служат подвесы на тросах или металлических планках, закреплённых на стене дома. Такой способ эффективен при больших выносах свеса, когда жёсткое крепление к кровле затруднено. Тросы натягивают с уклоном в сторону водосборного желоба, что обеспечивает стабильность и предотвращает деформацию.
При выборе способа крепления учитывайте нагрузку от снега и дождя, а также ветровое воздействие. Для усиления конструкции можно использовать деревянные или металлические балки, закрепляемые параллельно стропилам, на которые затем монтируются кронштейны.
Использование стандартных подвесов для водостоков с шириной захвата до 200 мм возможно при усилении карниза несущей обрешёткой или дополнительной рамой. При этом монтаж рекомендуется выполнять с точным контролем уклона не менее 3 мм на метр для обеспечения эффективного стока воды.

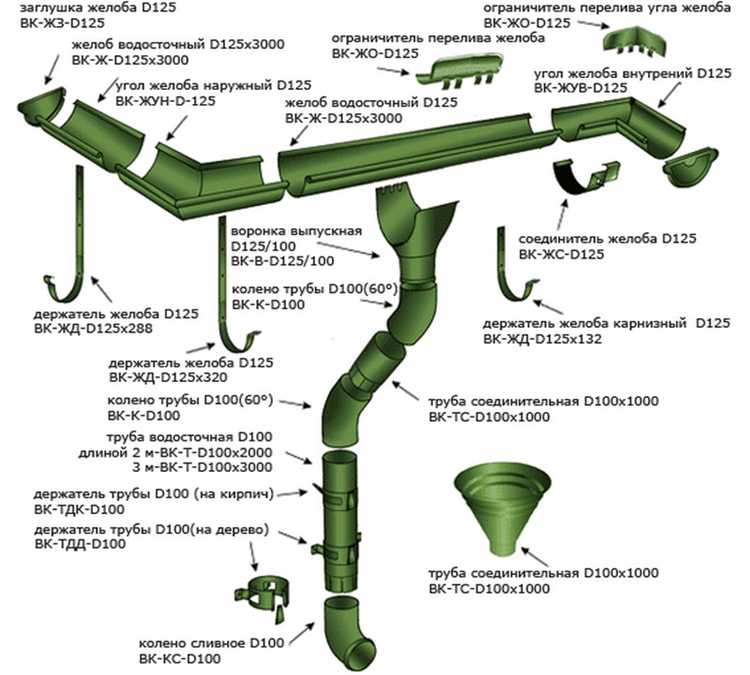

Как избежать перелива воды при большой длине свеса
При значительном удалении карниза от стены увеличивается риск перелива воды с крыши из-за накопления большого объёма стока на водосточной системе. Для предотвращения перелива следует увеличить сечение желоба минимум на 20-30% по сравнению с типовыми параметрами для стандартного карниза.
Важно предусмотреть правильный уклон желоба – не менее 3 мм на метр длины. При длинных свесах рекомендуется установка промежуточных опор кронштейнов с шагом 0,5–0,7 м для обеспечения жёсткости и сохранения уклона.
Обязателен монтаж дополнительных водосливных воронок с разделением потока на несколько точек сброса воды. Количество воронок рассчитывается исходя из общей площади кровли и максимальной интенсивности осадков региона, с запасом 15-20%.
Использование желобов с усиленным профилем, устойчивых к деформации под нагрузкой воды, предотвращает провисание и, как следствие, застой воды и перелив.
Рекомендуется установка защитных сеток или решёток на желобах для предотвращения засорения листовым мусором, что снижает вероятность переполнения и перелива.
При невозможности увеличить размер желоба стоит рассмотреть установку второго ряда желобов параллельно первому с раздельным отводом стока для равномерного распределения нагрузки.
Использование водосточных труб с увеличенным диаметром и оптимальным углом наклона обеспечивает быстрое удаление воды, снижая риск перелива при резких ливнях.

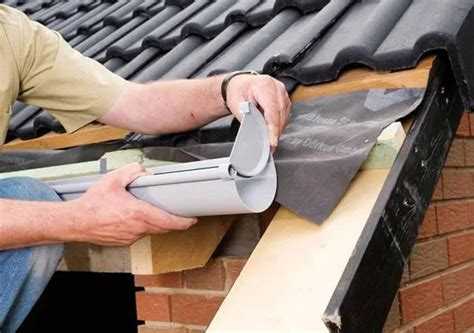

Угол наклона желоба при большом удалении от фасада
Для эффективного отвода воды угол наклона желоба при удалённом карнизе должен компенсировать увеличенную длину пути стока и минимизировать застой жидкости.
Рекомендуется соблюдать следующие параметры:
- Минимальный уклон – 2 мм на 1 метр длины желоба (0,2%).
- При длине свеса свыше 4 метров уклон увеличивается до 3–5 мм на метр (0,3–0,5%).
- Слишком малый уклон приводит к застою и засорению, слишком большой – к шуму и разбрызгиванию.
Угол наклона формируется с учётом:
- Расстояния от фасада до края карниза.
- Типа желоба (круглый или прямоугольный профиль).
- Диаметра водосточной трубы – большая длина требует увеличения пропускной способности.
Для точного расчёта уклона учитывается общая длина желоба и количество точек слива, что позволяет равномерно распределить поток и избежать переливов.
Дополнительно важно обеспечить жёсткий монтаж кронштейнов с контролем высоты для сохранения заданного угла на всей длине.

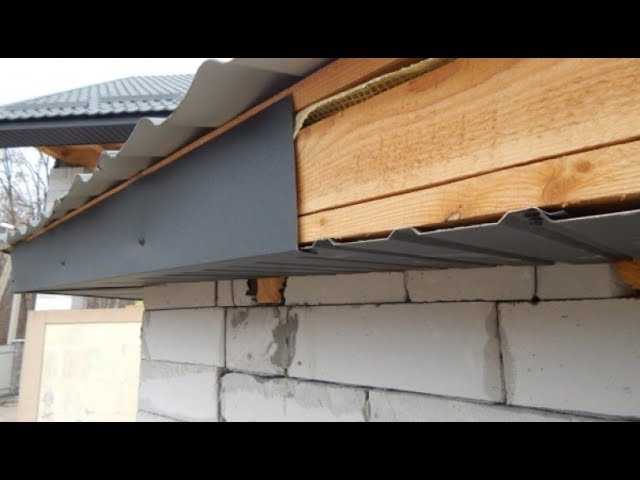

Подключение водоотлива к вертикальному стояку на удалении
При большом удалении водоотлива от вертикального стояка необходимо обеспечить безукоризненный уклон и надежное герметичное соединение. Расстояние между желобом и стояком часто превышает 1,5 метра, что требует использования промежуточных элементов – труб или жёлобов переходного типа.
Для минимизации потерь напора рекомендуется использовать трубы с минимальным числом изгибов и поворотов, предпочтительно плавных, под углом не более 45°. Резкие углы снижают скорость стока и повышают риск засоров.
Монтаж промежуточных кронштейнов проводят с шагом не более 60 см, чтобы исключить провисание труб и сохранить стабильный уклон. Уклон трубопровода при подключении к стояку должен составлять не менее 2 см на метр длины.
Подключение к вертикальному стояку выполняется через тройник с уплотнительными манжетами из резины, обеспечивающими герметичность без дополнительной герметизации. Резьбовые соединения недопустимы ввиду риска протечек и коррозии.
При значительном удалении стояка возможна установка сборного колена с плавным переходом на вертикаль. Все элементы монтируют с учетом температурных расширений, оставляя зазоры или применяя компенсаторы.
Рекомендуется использовать трубы из ПВХ или металлопластика с толщиной стенки не менее 2 мм, чтобы обеспечить жесткость конструкции и устойчивость к механическим повреждениям и ультрафиолету.
Для контроля состояния соединений и предотвращения засоров предусматривают ревизионные люки или съемные участки трубопровода вблизи стояка.

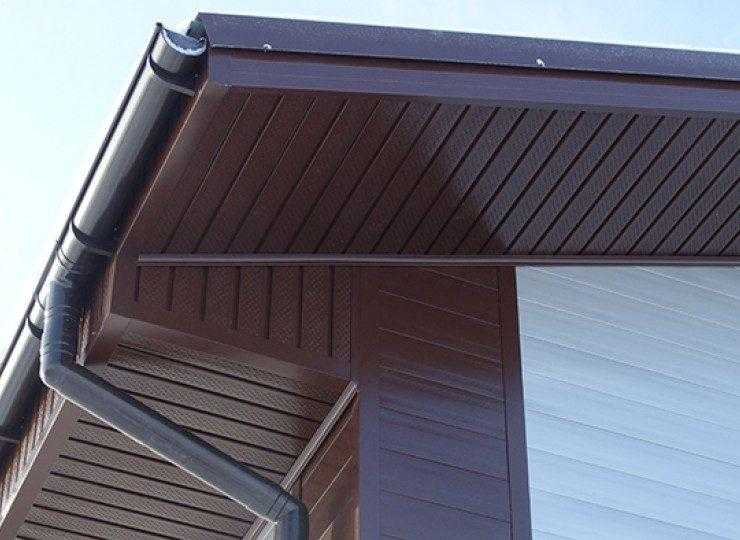

Материалы, устойчивые к прогибу при увеличенной консоли
- Алюминиевые сплавы повышенной прочности. Легкие и коррозионно-устойчивые, алюминиевые профили толщиной от 1,5 мм и выше выдерживают значительные нагрузки без заметного изгиба. Желоб из алюминия сохраняет форму даже при пролётах свыше 1,5 м.
- Сталь с защитным покрытием. Горячекатаная или холоднокатаная сталь толщиной 2 мм и более обеспечивает высокую жёсткость. Необходима качественная антикоррозийная обработка (цинкование или полимерное покрытие) для предотвращения ржавчины при контакте с водой.
- ПВХ с армированием. Пластиковые желоба с внутренним армированием стекловолокном или металлом обладают увеличенной жёсткостью, что снижает вероятность деформации при нагрузках до 100 кг/м.
Для дополнительной устойчивости рекомендуется использовать профили с усиленными ребрами жёсткости или двойными стенками. Увеличение толщины материала на 20-30% по сравнению с стандартными параметрами значительно повышает сопротивляемость прогибу.
- При длине консоли свыше 1,2 м использовать алюминиевые или стальные конструкции с толщиной не менее 1,8–2 мм.
- Для пластиковых систем обязательна проверка наличия армирования и максимальная нагрузка не должна превышать 90 кг/м.
- Монтаж кронштейнов через каждые 0,6–0,8 м сокращает пролёт и снижает риск деформации.
Выбор материала должен основываться на расчётах нагрузок с учётом климатических условий и размеров выноса, что позволит избежать трещин и деформаций на протяжении эксплуатации.
Вопрос-ответ:
Какие материалы лучше всего подходят для водоотлива при удалённом карнизе крыши?
Для установки водоотлива на удалённом карнизе выбирают устойчивые к прогибу материалы с высокой жёсткостью. Обычно применяются металлические желоба из алюминия или оцинкованной стали с усиленными ребрами жесткости. Также встречаются композитные материалы с армированием, которые сохраняют форму при больших пролетах. Главное — чтобы конструкция не деформировалась под нагрузкой снега и дождя, обеспечивая стабильный отвод воды.
Как правильно рассчитывать уклон желоба при большом выносе карниза?
При увеличенном выносе уклон желоба должен быть не менее 3 мм на погонный метр, чтобы вода эффективно стекала к водосточной трубе. Из-за длины пролёта важно учитывать сопротивление потоку и предотвращать застой воды. В некоторых случаях для сохранения необходимого уклона используют промежуточные опоры или регулируемые кронштейны, которые позволяют поддерживать постоянный наклон на всём протяжении желоба.
Какие сложности могут возникнуть при подключении водоотлива к стояку на значительном расстоянии от фасада?
Основная трудность — обеспечить герметичность и надёжность соединения на большом удалении. При длинных участках трубы увеличивается риск протечек в местах стыков и соединений. Необходимо использовать качественные уплотнители и специальные переходники. Также важно правильно закрепить стояк, чтобы исключить смещение под воздействием ветра или веса воды, и предусмотреть контрольные точки для обслуживания и очистки системы.
Как предотвратить перелив воды из желоба при большом удалении карниза?
Чтобы избежать перелива, важно правильно подобрать сечение желоба с запасом по пропускной способности. Кроме того, следует устанавливать несколько точек сброса воды, если длина желоба велика. Использование внутренних или наружных водоотводящих элементов (например, дополнительных воронок) позволяет распределить нагрузку и снизить риск перелива. Также необходимо регулярно очищать систему от мусора, чтобы поддерживать нормальный поток.
Какие варианты крепления водосточной системы применяются при отсутствии лобовой доски на удалённом карнизе?
В таких случаях водосточные желоба крепят напрямую к стропилам или металлическим кронштейнам, закреплённым на карнизе. Часто используют подвесные системы с регулируемыми креплениями, позволяющими корректировать положение желоба. Иногда применяют специальные консольные элементы, которые обеспечивают дополнительную жёсткость конструкции и выдерживают нагрузку, не полагаясь на лобовую доску.
Какие особенности конструкции водоотлива при удалённом карнизе крыши необходимо учитывать?
При удалённом карнизе крыши водоотлив требует правильного выбора длины и наклона желоба, так как расстояние между краем крыши и фасадом увеличивается. Необходимо обеспечить достаточный уклон для свободного стока воды, а также прочное крепление системы на консольных кронштейнах или подвесах, учитывая нагрузку от массы воды и возможных осадков. Важно также предусмотреть защиту от прогиба материалов при увеличенном выносе, чтобы избежать деформаций и потери герметичности.
Как подключить водоотлив к вертикальному стояку, если карниз находится далеко от стены?
При значительном удалении карниза от фасада подключение водоотлива к стояку выполняется с помощью удлинённых труб или специальных отводов. Важно сохранять уклон по направлению к стояку для предотвращения застаивания воды. Рекомендуется использовать жесткие и устойчивые материалы, чтобы избежать провисания. Иногда устанавливают промежуточные опоры или крепежи для дополнительной поддержки трубопровода. Также стоит предусмотреть герметичное соединение элементов, чтобы предотвратить протечки на стыках.
