Какие бывают размеры труб в дюймах

Дюймовые размеры труб часто вызывают путаницу из-за отличий между наружным и внутренним диаметром, а также различий между стандартами. Например, труба с условным диаметром 1 дюйм имеет наружный диаметр около 33,5 мм, а внутренний может варьироваться в зависимости от толщины стенки. Это делает невозможным прямое сравнение с метрической системой без учета стандарта изготовления.

Основная система обозначения труб в дюймах используется в сантехнике и трубопроводах в формате условного прохода (ДУ), при этом значения округлены и не совпадают с реальными размерами. Для точного понимания требуется учитывать ГОСТ, ANSI или другие стандарты. Так, дюймовая труба 1/2 дюйма фактически имеет наружный диаметр около 21,3 мм. Важно не путать резьбовые размеры с наружным диаметром, особенно при подборе фитингов.

При проектировании и ремонте инженерных систем необходимо уточнять, к какому стандарту относится дюймовая труба – трубному (pipe size) или наружному (tube size). Например, в американской системе Nominal Pipe Size (NPS) указывается только условный размер, что особенно критично при переходе с одного стандарта на другой. В практике монтажа также важно учитывать шаг и форму резьбы, так как британская цилиндрическая резьба (G) и американская коническая (NPT) визуально похожи, но несовместимы.

Рекомендуется использовать точные данные из нормативных документов при выборе труб и соединительных элементов. Ошибка в определении дюймового размера может привести к несоответствию резьбы, протечкам или невозможности монтажа. Особенно это актуально при замене старых трубопроводов, где использовались советские или зарубежные стандарты с различными обозначениями.

Чем отличается дюймовая труба от метрической

Дюймовая труба обозначается по внутреннему диаметру условного прохода, который не соответствует точному значению в миллиметрах. Например, труба 1 дюйм имеет внутренний диаметр около 25 мм, но внешний может составлять 33,7 мм из-за толщины стенки. Это обусловлено применением стандарта, ориентированного на поток, а не на геометрию.

Метрическая труба маркируется по внешнему диаметру в миллиметрах, и этот размер всегда соответствует действительности. Например, труба с обозначением 25 мм имеет именно такой наружный диаметр, а толщина стенки указывается дополнительно.

Резьба у дюймовых труб также отличается – применяется трубная цилиндрическая или коническая резьба по стандарту BSP (British Standard Pipe), где шаг и профиль не совпадают с метрическими резьбами. Это делает дюймовые трубы несовместимыми с метрическими без переходников.

При проектировании и монтаже важно учитывать, что дюймовые трубы ориентированы на гидравлические параметры, а метрические – на геометрию и точность соединений. Для сантехники, отопления и водоснабжения в старом фонде чаще применяются дюймовые изделия. В новых проектах и промышленности предпочтение отдается метрической системе за счет унификации и точности.

Как обозначаются дюймовые размеры труб

Дюймовые трубы обозначаются в условных дюймах, которые не соответствуют фактическому наружному диаметру. Например, труба 1 дюйм имеет наружный диаметр около 33,5 мм, а не 25,4 мм, как можно было бы предположить. Это связано с историческим способом стандартизации, в котором учитывается не только диаметр, но и толщина стенки.

Обозначение включает числовое значение и символ дюйма («). В технической документации и чертежах можно встретить записи вида:

• 1/2″ – полдюйма (наружный диаметр ≈ 21,3 мм);
• 3/4″ – три четверти дюйма (наружный диаметр ≈ 26,8 мм);
• 1″ – один дюйм (наружный диаметр ≈ 33,5 мм);
• 1 1/4″, 1 1/2″, 2″ – дробные обозначения применяются до 6″.

После 6″ обозначения могут записываться целыми числами, например, 8″, 10″, 12″.

Важно учитывать, что дюймовые размеры относятся к условному проходу трубы (условному диаметру), а не к точным геометрическим параметрам. Для точного подбора фитингов, переходников и резьбы рекомендуется использовать справочные данные о наружных и внутренних диаметрах конкретного типоразмера.

Для резьбовых соединений применяются обозначения по трубной цилиндрической резьбе (G) или конической (R), например:

• G 1/2 – цилиндрическая трубная резьба под условный проход 1/2″;
• R 3/4 – коническая резьба под трубу 3/4″.

При заказе и монтаже трубопроводов следует всегда уточнять, о каком стандарте идет речь – о фактическом диаметре, условном проходе или типе резьбы.

Внутренний и наружный диаметры дюймовых труб

Дюймовая труба обозначается по условному проходу (ДУ), который лишь приблизительно отражает её внутренний диаметр. Например, труба 1 дюйм имеет условный проход 25 мм, но её фактический внутренний диаметр – около 27 мм, а наружный – примерно 33,5 мм. Это связано с тем, что толщина стенки у дюймовых труб варьируется в зависимости от типа (легкая, стандартная, усиленная).

Наружный диаметр дюймовой трубы остаётся постоянным для одного типоразмера, независимо от толщины стенки. Например, все трубы 3/4 дюйма имеют наружный диаметр около 26,8 мм, но внутренний может меняться в пределах 20–22 мм в зависимости от серии (по ANSI или ГОСТ).

Для соединения важно учитывать именно наружный диаметр, так как он определяет резьбовое сопряжение. При выборе трубы под сварку или пайку – критичен внутренний диаметр, особенно в гидравлических и отопительных системах, где важно сохранить пропускную способность.

В инженерной практике при проектировании часто используют именно наружный диаметр, совмещая его с обозначением условного прохода. Это помогает избежать путаницы при монтаже и согласовать трубу с соответствующими фитингами.

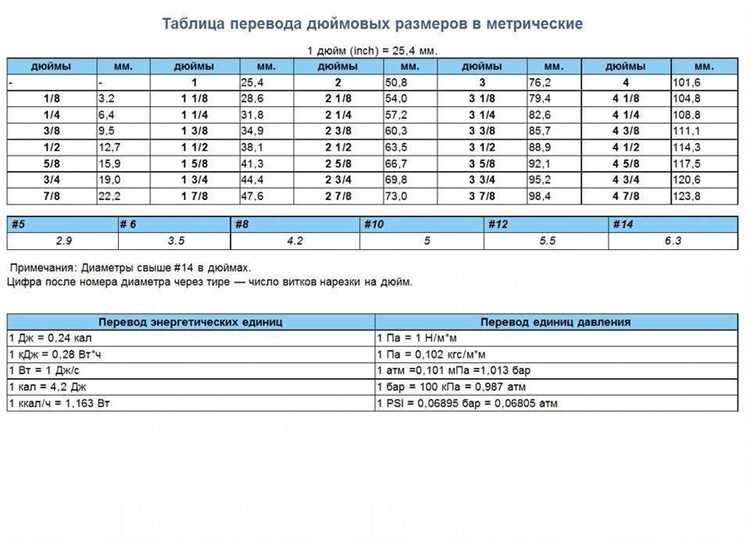

Соответствие дюймовых труб метрическим размерам

Дюймовые трубы обозначаются по условному проходу (DN), а не по фактическому наружному диаметру. Это вызывает путаницу при переводе размеров в миллиметры. Например, труба на 1 дюйм имеет наружный диаметр около 33,5 мм, но внутренний диаметр зависит от толщины стенки и может быть разным в зависимости от стандарта.

Труба ½ дюйма соответствует наружному диаметру примерно 21,3 мм, а ¾ дюйма – около 26,9 мм. При этом 1½ дюйма – это около 48,3 мм. Эти значения не кратны 25,4 мм (точному переводу дюйма), поскольку дюймовая система учитывает условный проход, а не геометрический диаметр.

При подборе фитингов и переходников важно сверяться не только с обозначением в дюймах, но и с фактическим наружным диаметром трубы в миллиметрах. Для этого используются специальные таблицы соответствия, где указаны размеры по G (резьба BSP), наружный диаметр и условный проход.

Если требуется заменить дюймовую трубу на метрическую, то эквивалент подбирается по наружному диаметру. Например, трубе 1¼ дюйма соответствует стальная труба с наружным диаметром около 42,4 мм. При этом внутренняя совместимость возможна только с учётом толщины стенки и давления в системе.

В системах водоснабжения и отопления европейского стандарта предпочтительно использовать трубы с обозначением в миллиметрах. Для подключения к уже существующим дюймовым трубопроводам применяются адаптеры с комбинированной резьбой и сварными переходниками.

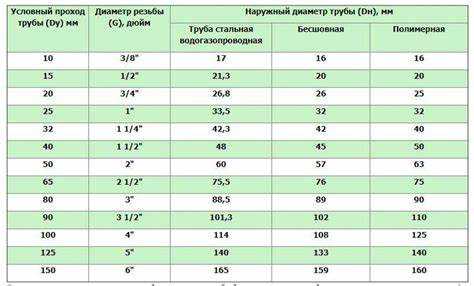

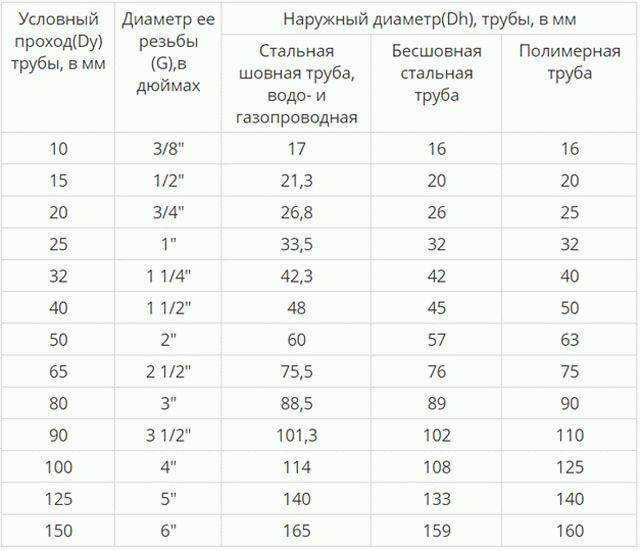

Таблица типоразмеров труб в дюймах

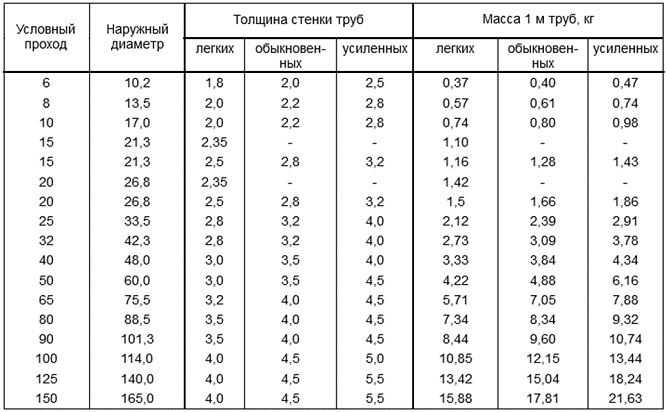

Дюймовые трубы классифицируются по номинальному проходу (DN) и отличаются не только внешним диаметром, но и толщиной стенки, которая зависит от серии (например, STD, XS, XXS). Ниже представлена таблица соответствия типоразмеров труб в дюймах с указанием наружного диаметра и толщины стенки для стандарта ANSI B36.10M.

При подборе трубы важно учитывать не только диаметр, но и давление в системе. Для высоконагруженных участков рекомендуется использовать серии с увеличенной толщиной стенки: XS и XXS.

Особенности резьбы на дюймовых трубах

BSP характеризуется прямой резьбой с углом профиля 55°, шаг резьбы зависит от диаметра трубы и обычно измеряется в нитях на дюйм (TPI). Для дюймовых труб наиболее распространены варианты BSPT (конусная резьба) и BSPP (параллельная резьба). Конусная резьба обеспечивает уплотнение за счет конусного соединения, а параллельная требует использования уплотнительных прокладок или ленты ФУМ.

NPT отличается конической формой резьбы с углом профиля 60°. Коническая резьба создает герметичное соединение за счет взаимного заклинивания при закручивании. Важно учитывать, что резьба NPT и BSP не взаимозаменяема из-за различий в углах и формах профиля, что приводит к неплотности соединения при попытке комбинирования.

Для дюймовых труб типовые размеры резьбы варьируются от 1/8″ до 4″ с разным шагом и глубиной профиля. При выборе резьбы необходимо ориентироваться на эксплуатационные условия, давление и тип среды, поскольку разные стандарты рассчитаны на различный уровень герметичности и механической прочности.

При монтаже рекомендуется использовать специальные уплотнители – ФУМ-ленты, пасты или прокладки, особенно для параллельных резьб BSPP, чтобы исключить протечки. Для контроля качества резьбы используют калибры – резьбомеры, позволяющие определить точность шага и глубины резьбы.

Резьба на дюймовых трубах требует аккуратного контроля при нарезке и сборке: чрезмерный момент затяжки может деформировать резьбу, снизив герметичность и срок службы соединения. Рекомендуется применять динамометрические ключи и соблюдать рекомендации производителя по усилию затяжки.

Как выбрать трубу нужного дюймового размера

Выбор трубы по дюймовому размеру начинается с определения рабочего давления и предполагаемой нагрузки. Важно учитывать внутренний диаметр трубы, который напрямую влияет на пропускную способность. Например, труба 1/2″ обычно имеет внутренний диаметр около 15 мм, а 1″ – около 25 мм.

Наружный диаметр дюймовых труб стандартизирован, но толщина стенок варьируется в зависимости от типа трубы (Schedule 40, Schedule 80 и др.). Для водопроводных систем чаще используются трубы с толщиной стенки Schedule 40, обеспечивающей баланс между прочностью и весом.

При выборе ориентируйтесь на соответствие дюймового размера международным стандартам. Например, труба 3/4″ по стандарту NPT имеет наружный диаметр около 26,7 мм. Несовпадение размеров приводит к проблемам с фитингами и соединениями.

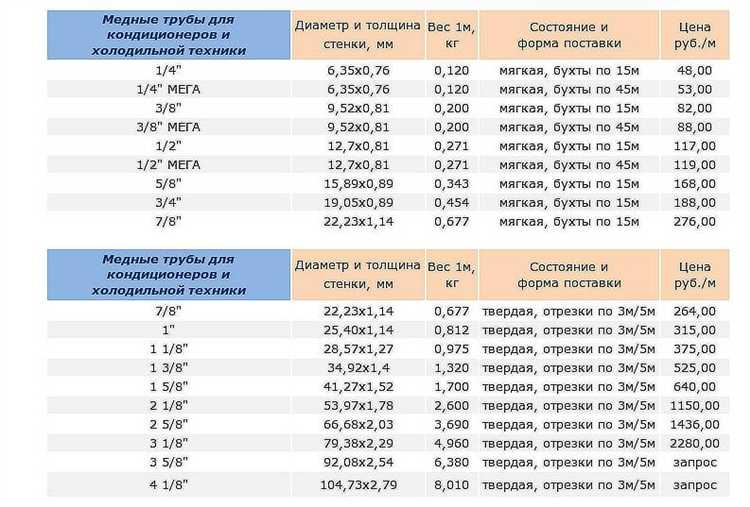

Обратите внимание на материал трубы. Стальные и медные трубы одного дюймового размера могут иметь различную толщину стенок и внутренний диаметр. Это влияет на гидравлические характеристики и монтаж.

Для точного подбора используйте данные производителя и технические паспорта изделий. Учитывайте рабочую среду и требования к коррозионной стойкости. В условиях высокого давления или агрессивных сред выбирайте трубы с увеличенной толщиной стенки и соответствующими допусками.

Итог: для выбора дюймового размера трубы обязательно определите требуемый внутренний диаметр, сопоставьте с наружным диаметром и толщиной стенки, учитывая стандарт и материал, чтобы обеспечить надежность и правильность монтажа.

Вопрос-ответ:

Что означает размер трубы, указанный в дюймах, и как он соотносится с реальными диаметрами?

Размер трубы в дюймах чаще всего отражает её условный проход — внутренний диаметр, который может отличаться от фактического наружного диаметра. Например, труба с размером 1 дюйм обычно имеет наружный диаметр около 33,7 мм, а внутренний зависит от толщины стенки. Обозначение в дюймах исторически связано с американскими стандартами и помогает быстро ориентироваться при выборе труб для систем с определёнными параметрами давления и пропускной способности.

Как правильно выбрать дюймовую трубу для водопровода, учитывая нагрузку и давление в системе?

При подборе трубы важно учитывать внутренний диаметр, так как он влияет на пропускную способность жидкости, и толщину стенки, которая определяет прочность. Для систем с высоким давлением рекомендуются трубы с большей толщиной стенки, обозначаемой в стандартах SDR или Schedule. Размер в дюймах указывает на номинальный проход, но для точного выбора нужно сверяться с техническими характеристиками, чтобы обеспечить безопасность и долговечность системы.

Чем отличаются дюймовые размеры труб от метрических, и можно ли их взаимозаменять?

Дюймовые размеры труб основаны на английской системе измерений и чаще используются в США и некоторых других странах, тогда как метрические — в миллиметрах и популярны в Европе и России. Наружный диаметр и толщина стенок у дюймовых и метрических труб могут не совпадать, поэтому взаимозаменяемость возможна лишь при тщательном подборе по фактическим параметрам. В инженерной практике часто применяют переходники и адаптеры для соединения труб разных систем.

Как обозначается резьба на дюймовых трубах и какие виды резьбы встречаются чаще всего?

Для дюймовых труб распространена трубная коническая резьба NPT (National Pipe Thread), обеспечивающая герметичность за счёт конусности. Также встречаются цилиндрические резьбы, например, G или BSP, применяемые в европейских стандартах. Обозначения включают указание типа резьбы и её размера в дюймах, например, 1/2″ NPT. Выбор зависит от сферы применения и требований к соединению.

Как определить внутренний диаметр трубы, если известен только её дюймовый размер и толщина стенки?

Внутренний диаметр вычисляют вычитанием двойной толщины стенки из наружного диаметра трубы. Например, для трубы с наружным диаметром 33,7 мм (1 дюйм) и толщиной стенки 3,5 мм внутренний диаметр будет примерно 33,7 — 2×3,5 = 26,7 мм. Точные параметры лучше уточнять по техническим таблицам, так как толщина стенок может варьироваться в зависимости от типа трубы и стандарта.

Как определить размер трубы в дюймах по её внешнему диаметру и толщине стенки?

Размер трубы в дюймах обычно указывается по условному проходу (ДУ), который не совпадает напрямую с внешним диаметром. Для расчёта важно учитывать тип трубной системы и стандарты. Внешний диаметр — это измерение по наружному краю трубы, а толщина стенки влияет на внутренний диаметр. Например, труба с ДУ 1 дюйм имеет внешний диаметр примерно 33,7 мм, но внутренний диаметр зависит от толщины стенки, которая варьируется в зависимости от класса трубы. Чтобы правильно подобрать размер, необходимо сверять параметры с таблицами стандартов, где указаны соотношения ДУ, внешнего и внутреннего диаметров.
