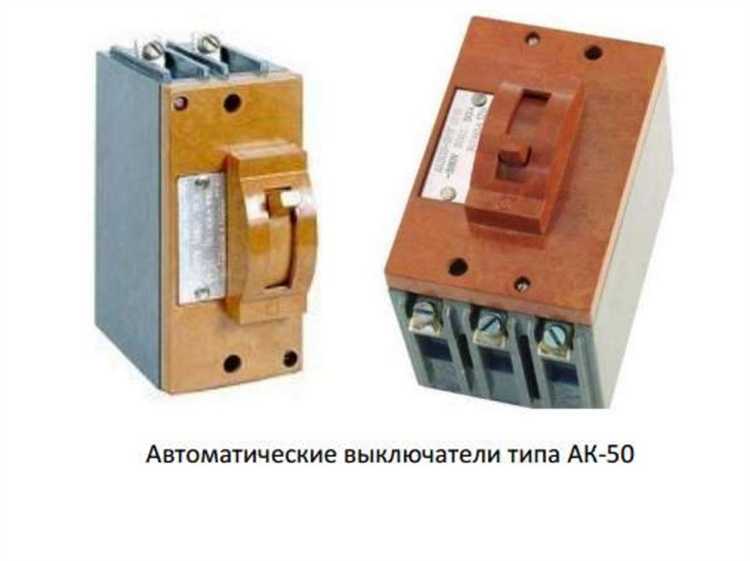

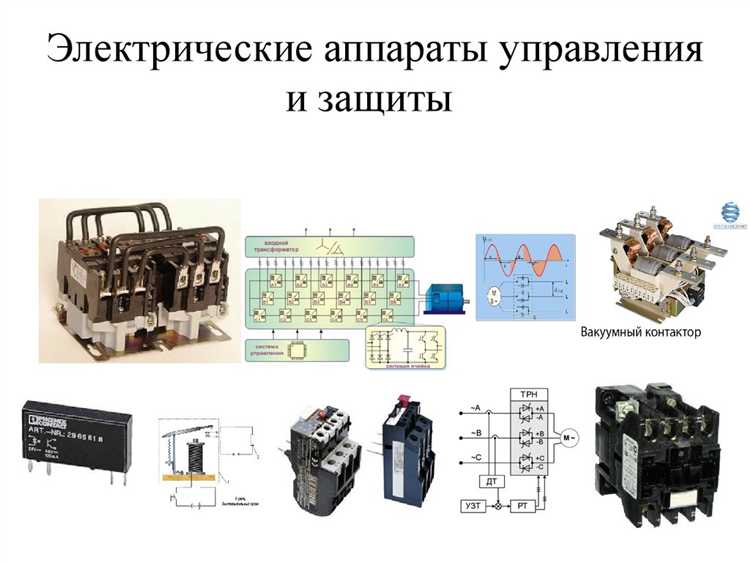

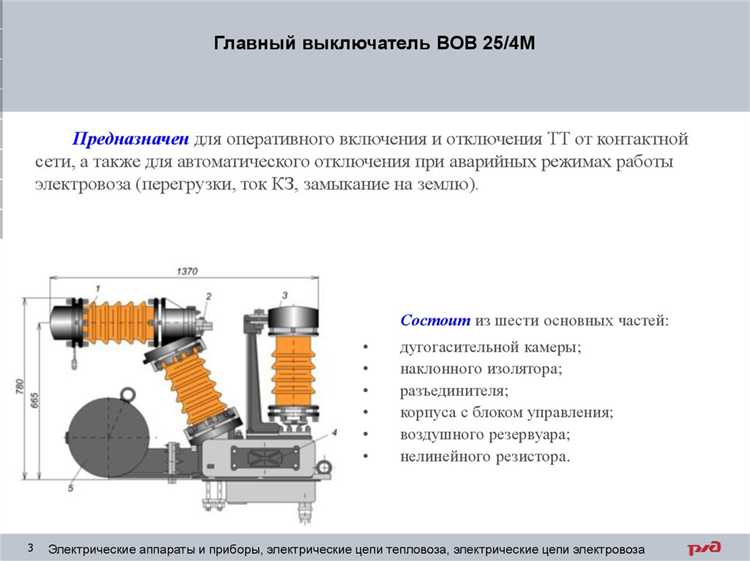

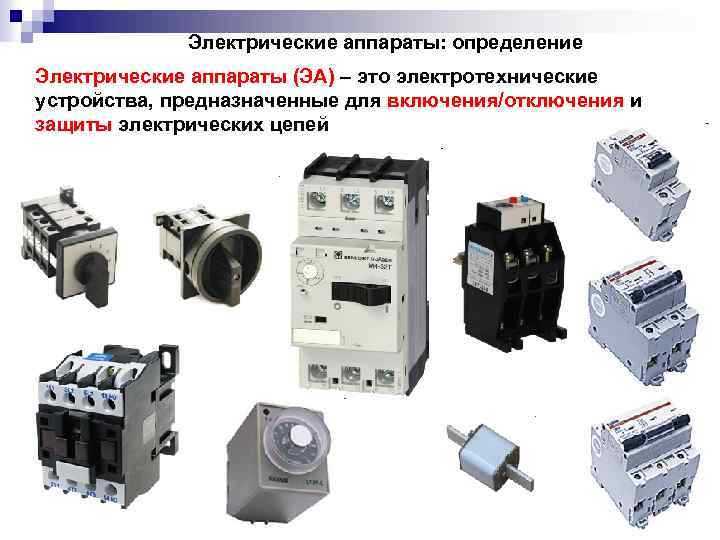

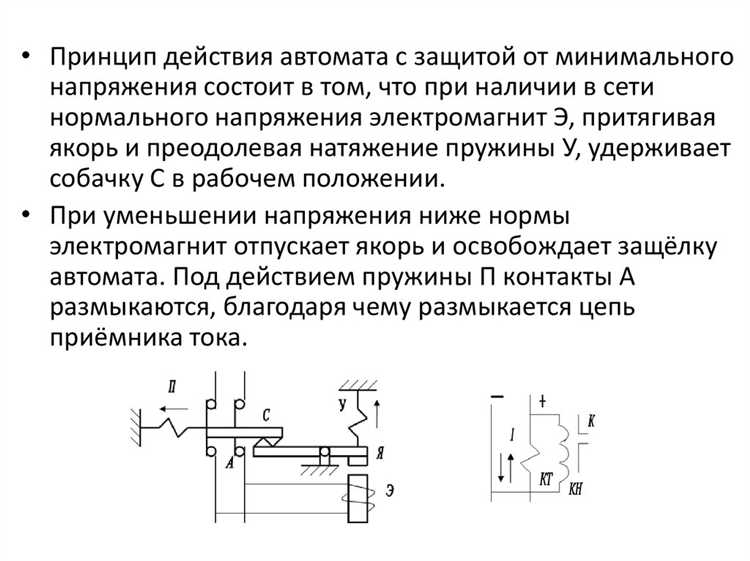

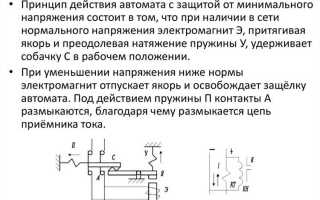

Маркировка на аппаратах защиты – это не формальность, а источник технически значимой информации, необходимой для безопасного и корректного применения оборудования. Каждое обозначение служит конкретной цели: информирует об электрических параметрах, условиях эксплуатации, классе защиты и других характеристиках, влияющих на выбор и подключение устройства.
Номинальное напряжение (Ue) указывается в вольтах и показывает, для какой сети рассчитан аппарат. Несоответствие по напряжению – частая причина выхода устройств из строя. Номинальный ток (In) определяет максимально допустимую нагрузку, при превышении которой срабатывает защита. Отключающая способность (Icu) указывает, какой ток короткого замыкания устройство способно безопасно прервать без разрушения.
На корпусе также присутствует обозначение категории применения – AC или DC, часто с уточнением типа тока и частоты, например: AC-23A 400V 50Hz. Такие данные важны при подборе автоматов для конкретных цепей: осветительных, двигательных, распределительных. Нередко указывается класс токоограничения и характеристика срабатывания (тип B, C, D), отражающая скорость отклика на перегрузку и кратковременный ток.
Обязательно наличие знака соответствия техническим регламентам, например: EAC, CE или других, в зависимости от региона поставки. Также указывается производитель, серийный номер, год выпуска, что позволяет отследить происхождение устройства и актуальность нормативов, по которым оно сертифицировано.
Указание номинального тока и предельной отключающей способности
Номинальный ток In указывается на корпусе аппарата защиты и обозначает максимальное значение тока, при котором устройство способно работать в нормальном режиме неограниченное время. Для автоматических выключателей это значение подбирается в соответствии с расчетной нагрузкой линии. Например, для групповых линий освещения применяется значение 10–16 А, для розеточных групп – 16–25 А.
При выборе аппарата необходимо учитывать, что номинальный ток должен соответствовать не только нагрузке, но и пропускной способности проводников. Если сечение провода не позволяет длительно пропускать указанный ток, требуется снижение номинала защиты.
Предельная отключающая способность Icu (или Icn для модульных устройств) указывается в амперах или килоамперах и обозначает максимальный ток короткого замыкания, который аппарат может безопасно отключить без разрушения. Типовые значения для бытовых автоматов – 4500, 6000 или 10000 А. Для промышленного оборудования могут применяться аппараты с Icu до 50–100 кА.
Нанесение этих значений на корпус обязательно, поскольку они являются критически важными при подборе оборудования под условия конкретного объекта. Отсутствие указания In или Icu делает аппарат непригодным для применения, особенно в условиях промышленной сертификации и аудита электроустановки.
Также важно различать Icu и Ics – рабочую отключающую способность, которая может составлять, например, 75% от Icu. Этот параметр также должен быть указан, если отличается от максимального. В противном случае допустимо считать Ics = Icu.
Обозначение типа расцепителя и его характеристики
Тип расцепителя указывается на корпусе автоматического выключателя в виде буквенного индекса перед значением номинального тока, например: B16, C10, D32. Этот индекс обозначает класс мгновенного расцепления и определяет, при каком кратном превышении номинального тока произойдет срабатывание защиты.
Класс B соответствует диапазону от 3 до 5 In и применяется в цепях с минимальными пусковыми токами – для освещения и розеточных групп жилых помещений. Класс C рассчитан на токи от 5 до 10 In и используется в типовых распределительных щитах с электродвигателями малой мощности, например в офисах и мастерских. Класс D (от 10 до 20 In) предназначен для цепей с высокими пусковыми токами – компрессоры, сварочное оборудование, промышленные установки.
Некорректный выбор типа расцепителя приводит либо к ложным срабатываниям, либо к недостаточной защите от короткого замыкания. При подборе следует учитывать характеристики нагрузки, пусковые токи и особенности установки. Вся информация о типе расцепителя должна быть нанесена на лицевую сторону аппарата четко и стойко к истиранию. Указание типа расцепителя – обязательный элемент маркировки, обеспечивающий правильную идентификацию условий его применения.
Маркировка производителя и серийный номер изделия
Наличие на корпусе защитного аппарата информации о производителе и серийного номера требуется стандартами МЭК и ГОСТ. Эти данные позволяют точно идентифицировать устройство, отследить его происхождение и подтвердить соответствие техническим регламентам.
Маркировка производителя должна включать:
- Полное или сокращённое наименование компании, зарегистрированное в установленном порядке.
- Логотип или товарный знак, если он используется в идентификационных целях.
- Страну производства – особенно важно при поставках оборудования на объекты с ограничениями по происхождению продукции.
Серийный номер изделия наносится в неизменяемом формате и включает:
- Уникальный числовой или буквенно-цифровой код, не повторяющийся для других экземпляров.
- Шифр или дата выпуска – позволяет точно установить год и партию производства.
- Иногда – обозначение завода или производственной линии, если предприятие имеет несколько площадок.
Нанесение должно быть стойким к истиранию, воздействию температуры и химических веществ. Рекомендуется использовать лазерную гравировку или углублённую печать на корпусе, особенно для устройств, эксплуатируемых в промышленных условиях. Наклейки допустимы только при наличии устойчивого клеевого слоя и защитного покрытия.
При отсутствии серийного номера или информации о производителе эксплуатация аппарата защиты не допускается, так как невозможна его последующая проверка на подлинность и соответствие требованиям проекта.
Наличие пиктограмм и символов по стандартам МЭК
Пиктограммы и символы, нанесённые на аппараты защиты, регламентируются серией стандартов МЭК 60417 и МЭК 60617. Эти обозначения обеспечивают универсальность и однозначность считывания технической информации независимо от языка или страны использования.
На корпусе должны присутствовать символы, обозначающие тип коммутационного устройства, его функцию (например, автоматический выключатель, выключатель нагрузки, УЗО и т.д.), а также режимы работы: включено (⏽), отключено (⭘), сработка (↯). Обязательны пиктограммы, указывающие на наличие защиты от короткого замыкания и перегрузки. Если изделие рассчитано на дифференциальную защиту, используется символ, обозначающий утечку тока (обычно волнистая линия и стрелка).
Символы должны быть нанесены несмываемым способом и располагаться рядом с соответствующими органами управления или клеммами. Согласно требованиям, их размеры и контрастность обеспечивают считывание без увеличительных средств при дневном освещении. Не допускается использование нестандартизированных обозначений или графики, вводящей в заблуждение.
Рекомендуется при проектировании щитов и подборе компонентов проверять соответствие символов последней редакции МЭК-стандартов. Для изделий, поставляемых на международные рынки, наличие корректных пиктограмм – обязательное условие для прохождения сертификаций.
Указание класса токоограничения и категории применения
Класс токоограничения указывается на корпусе автоматического выключателя и обозначает его способность ограничивать пиковое значение тока короткого замыкания. Согласно стандарту IEC 60947-2, выделяют три класса: 1, 2 и 3. Аппараты класса 3 обеспечивают наибольшую степень токоограничения и применяются в системах с повышенными требованиями к селективности и снижению термического воздействия при КЗ. Маркировка обычно наносится рядом с указанием номинального тока и включает число (например, “Class 3”).
Категория применения определяет пригодность аппарата к работе в конкретных условиях коммутации. В соответствии с IEC 60947-2, наиболее распространённые категории – A и B. Категория A характерна для автоматов без временной выдержки, предназначенных для работы без избирательности. Категория B – для устройств с выдержкой времени, рассчитанных на применение в селективных системах. Указание категории является обязательным при эксплуатации аппаратов в составе многоуровневой системы защиты. Обозначение, как правило, присутствует в маркировке на корпусе в виде латинской буквы (“A” или “B”) рядом с другими техническими характеристиками.
Отсутствие этих указаний делает невозможной корректную оценку параметров защиты при проектировании и замене оборудования. При выборе и установке аппаратов следует сверяться с документацией производителя и проверять фактическое наличие маркировки на корпусе каждого устройства. Несоблюдение требований по классу токоограничения или категории применения может привести к снижению эффективности защиты и повреждению элементов сети.
Маркировка схемы подключения и клемм
На каждом аппарате защиты должна присутствовать чёткая и однозначная маркировка схемы подключения, отражающая порядок и способ подключения проводников. Это упрощает монтаж, проверку и обслуживание устройств, снижая вероятность ошибок и аварийных ситуаций.
Схема подключения обычно наносится в виде графического изображения или условных обозначений непосредственно на корпусе аппарата либо на его заводской этикетке. Она должна включать указания на входные и выходные клеммы, порядок фаз, полярность, а также дополнительное обозначение управляющих и сигнальных контактов при их наличии.
Каждая клемма аппарата защиты маркируется уникальным номером или буквенно-цифровым обозначением согласно требованиям международных стандартов (например, IEC 60445). Эти обозначения должны быть легко читаемы и стойки к внешним воздействиям (термостойкие и влагозащитные надписи).
Маркировка клемм должна содержать:
| Номер или обозначение клеммы | Направление подключения (вход/выход) |
| Фазовая принадлежность (L1, L2, L3) | Полярность (для постоянного тока) |
| Назначение клеммы (управление, сигнализация, питание) | Максимально допустимый сечение провода |
Допускается применение цветовой маркировки проводов в соответствии с национальными нормами, однако на самом аппарате обязательна именно текстовая или цифровая маркировка клемм для исключения неоднозначности.
При наличии съемных или модульных соединений маркировка должна повторяться на каждом элементе, обеспечивая правильное повторное подключение после демонтажа.
Отсутствие или нечёткая маркировка схемы подключения и клемм увеличивает риск неправильного монтажа и может привести к выходу аппарата из строя или созданию аварийных условий.
Данные о сертификации и соответствии нормативам
Каждый аппарат защиты должен иметь маркировку, подтверждающую соответствие установленным стандартам и нормативным требованиям. Эти данные обеспечивают прозрачность, безопасность эксплуатации и легальность применения оборудования.
- Обозначение стандарта соответствия – обозначается ссылкой на конкретный норматив (например, ГОСТ, IEC, EN), которому соответствует изделие.
- Номер сертификата – уникальный идентификатор, подтверждающий факт прохождения испытаний и выдачу сертификата соответствия от аккредитованного органа.
- Орган сертификации – указание на название или аббревиатуру лаборатории или центра, выдавшего сертификат.
- Дата выдачи и срок действия сертификата – критически важны для подтверждения актуальности документации и возможности использования аппарата.
- Маркировка класса защиты по международным или национальным нормам (например, IP, IK) – отображает устойчивость к внешним воздействиям.
- Указание на соответствие требованиям электромагнитной совместимости (EMC) и электробезопасности (например, маркировка CE, UL).
Наличие этих данных должно быть четко читаемым и устойчивым к внешним факторам – механическому износу, воздействию влаги и температур. Важно, чтобы маркировка располагалась на видном месте и не могла быть легко удалена или повреждена в процессе эксплуатации.
Рекомендуется проверять соответствие сертификатов на официальных ресурсах органов сертификации, особенно при закупках оборудования, используемого в ответственных или взрывоопасных зонах.
Вопрос-ответ:
Какие виды маркировок должны присутствовать на каждом аппарате защиты?
На каждом аппарате защиты обязательно указываются: наименование производителя, серийный номер, номинальный ток и напряжение, класс токоограничения, категория применения, предельная отключающая способность, а также символы и пиктограммы по международным стандартам. Помимо этого, должна быть маркировка схемы подключения и обозначение типа расцепителя с его техническими характеристиками.
Почему важно указывать класс токоограничения и категорию применения на аппарате защиты?
Класс токоограничения показывает, насколько быстро и эффективно устройство способно ограничить ток при коротком замыкании, а категория применения указывает на условия, в которых аппарат предназначен работать (например, в цепях постоянного или переменного тока). Без этих данных невозможно правильно подобрать защиту под конкретную электрическую сеть, что может привести к преждевременному выходу оборудования из строя или снижению безопасности.
Как маркировка схемы подключения помогает в эксплуатации аппарата защиты?
Маркировка схемы подключения и клемм обеспечивает точное и быстрое понимание, куда подключать каждую линию. Это снижает риск ошибок при монтаже и техническом обслуживании, облегчает диагностику неисправностей и помогает поддерживать безопасность электросети. Кроме того, четкая маркировка экономит время специалистов при проведении ремонтных работ.
Какие стандарты регламентируют пиктограммы и символы на аппаратах защиты?
Пиктограммы и символы на аппаратах защиты регламентируются международными стандартами серии IEC (МЭК), такими как IEC 60417 и IEC 60617. Эти стандарты обеспечивают единообразие обозначений, что облегчает понимание назначений и функций устройств специалистами по всему миру, независимо от языка и страны производства.
Как узнать подлинность и качество аппарата защиты по его маркировке?
Подлинность проверяется по наличию маркировок производителя, серийного номера и данных о сертификации, которые должны совпадать с официальной документацией и сертификатами. Качество косвенно подтверждается указанием предельной отключающей способности и соответствием нормативным требованиям, что можно проверить по сертификатам и декларациям производителя. Отсутствие или искажение таких данных часто свидетельствует о подделке или низком качестве.
Почему маркировка на аппарате защиты должна содержать информацию о номинальном токе и отключающей способности?
Номинальный ток показывает, какой максимальный постоянный ток аппарат способен пропускать без повреждений, а отключающая способность — максимальный ток короткого замыкания, который устройство может безопасно разорвать. Эти параметры помогают правильно подобрать аппарат для конкретной электрической цепи, чтобы обеспечить безопасность и надежность работы оборудования. Отсутствие или неправильное указание этих данных может привести к ошибкам при эксплуатации и повышенному риску аварий.
