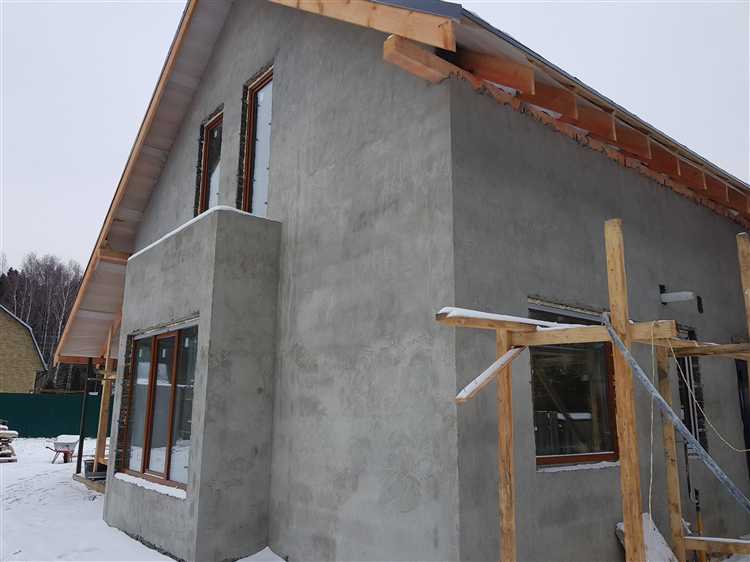

Арболит – материал с высокой пористостью и низкой теплопроводностью, что требует особого подхода при выборе штукатурной смеси. Ошибочный выбор состава может привести к ухудшению эксплуатационных характеристик фасада, появлению трещин и снижению долговечности покрытия.
Оптимальная штукатурка для арболита должна обеспечивать паропроницаемость и эластичность, чтобы компенсировать усадочные и температурные деформации блока. Смеси на цементной основе с добавлением перлита или извести обладают необходимой структурой, но цементные растворы без модификаций вызывают избыточное накопление влаги и быстро трескаются.
При выборе смеси стоит отдавать предпочтение минеральным штукатуркам с модифицирующими добавками, которые сохраняют микропористость фасада. Использование специальных теплоизоляционных штукатурок на основе цемента с полимерными добавками повышает адгезию и защищает арболит от влаги и механических повреждений.
Правильный подбор толщины слоя и тщательное соблюдение технологических рекомендаций по нанесению смеси критически важны. Рекомендуется применять двухслойную систему: базовый слой с теплоизоляционными свойствами и финишный декоративный с повышенной устойчивостью к атмосферным воздействиям.

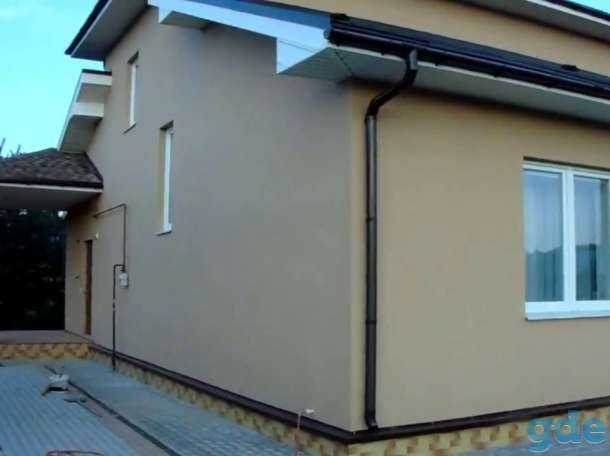

Критерии совместимости штукатурной смеси с арболитом
Арболит – легкий пористый материал с высокой гигроскопичностью и низкой прочностью на сжатие, поэтому штукатурная смесь должна соответствовать ряду технических требований, чтобы не повредить структуру и сохранить эксплуатационные свойства фасада.
- Паропроницаемость: смесь обязана иметь коэффициент паропроницаемости не ниже 0,15 мг/(м·ч·Па), что позволяет избежать накопления влаги в толще арболита и предотвращает образование плесени и разрушение.
- Адгезия: уровень сцепления должен быть не менее 0,15 МПа для надежного удержания штукатурки на поверхности без риска отслоений при температурных и влажностных колебаниях.
- Гибкость и трещиностойкость: штукатурка должна компенсировать возможные усадки и микродвижения арболитовой стены, поэтому рекомендуется использование цементно-известковых или полимер-модифицированных смесей с эластичными добавками.
- Водопоглощение: смесь не должна иметь высокой гигроскопичности – оптимально, если водопоглощение раствора составляет 10–15% по массе, чтобы не препятствовать испарению влаги из арболита.
- Теплопроводность: штукатурка должна иметь низкий коэффициент теплопроводности (не выше 0,35 Вт/(м·К)), чтобы не создавать «мостиков холода» и не снижать теплоизоляционные свойства фасада.
- Состав и химическая совместимость: избыток цемента в составе снижает паропроницаемость и увеличивает жесткость, что негативно влияет на арболит. Рекомендуется использовать смеси с минимальным содержанием цемента и включением извести или гипса.
При выборе смеси рекомендуется ориентироваться на специализированные продукты для пористых и легких материалов, а также проводить пробные нанесения на образцах арболита для проверки адгезии и совместимости.

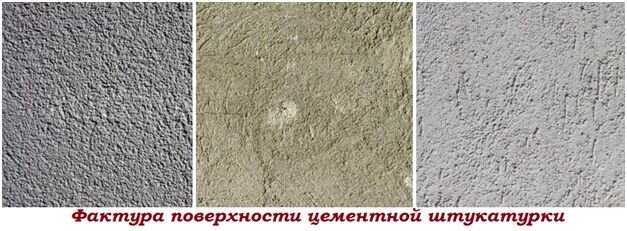

Оптимальный состав смеси для защиты и дыхания фасада
Для фасадов из арболита важен баланс между защитой от внешних воздействий и сохранением паропроницаемости. Оптимальная штукатурная смесь должна содержать цемент в количестве не более 10–15% от общего объема, что обеспечивает прочность без излишней жёсткости.
В качестве вяжущего рекомендуется использовать цемент марки не ниже М400, дополненный известью или гидравлической известью для улучшения пластичности и паропроницаемости. Известь должна составлять от 15 до 25% вяжущей части.
Наполнители – песок с крупностью зерен до 1,5 мм с минимальным содержанием глины и органики. Оптимальное соотношение песка и вяжущих – 3:1 по массе. Добавление перлитового или вермикулитового песка повышает теплоизоляционные свойства и снижает плотность слоя.
Для обеспечения диффузии пара в смесь вводят гидрофобные добавки в количестве 0,5–1% от массы цемента, предотвращающие капиллярное впитывание влаги, но не блокирующие паропроницаемость.
Рекомендуется использовать модифицирующие полимерные добавки на основе акрилатов или сополимеров в количестве 0,8–1,2%, что повышает адгезию к арболиту и устойчивость к атмосферным воздействиям без снижения воздухопроницаемости.
Вода для замешивания берётся в расчёте 0,5–0,6 воды на цемент по массе, чтобы сохранить оптимальную пластичность и предотвратить чрезмерное уплотнение смеси.

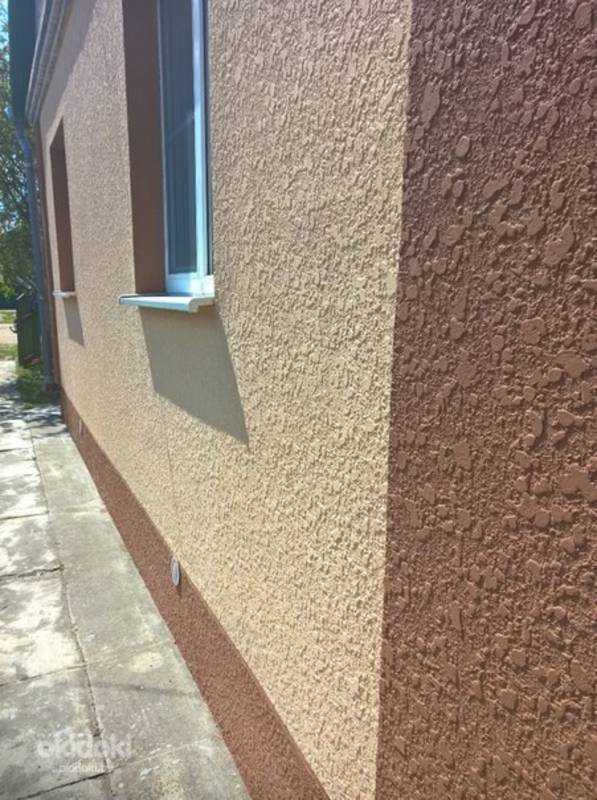

Обязательным компонентом является армирующая сетка из стекловолокна с ячейкой 4х4 мм, которая интегрируется в штукатурку для повышения трещиностойкости, не влияя на её дыхательные свойства.
<

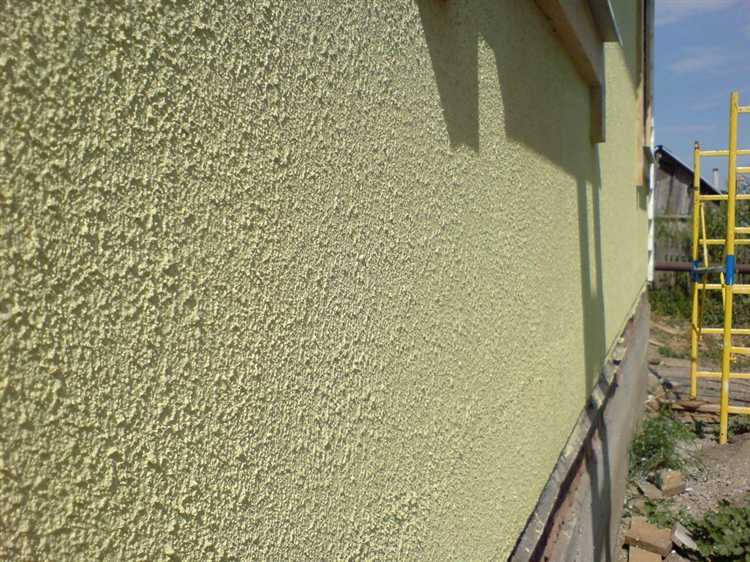

Влияние влагопроницаемости смеси на долговечность штукатурки
Смеси с низкой влагопроницаемостью, например, на основе цементно-песчаных составов с гидроизоляционными добавками, нарушают естественную диффузию влаги из материала. Это приводит к накоплению конденсата внутри арболитового блока, что вызывает микробиологическое разрушение и потерю прочности.
Оптимальные смеси содержат гидрофобные добавки с пористой структурой, например, на базе известково-цементных вяжущих с песком мелкой фракции и минеральными наполнителями. Влагопроницаемость таких смесей должна составлять не менее 0,3 мг/(м·ч·Па), что обеспечивает баланс между защитой от атмосферной влаги и сохранением способности материала «дышать».
Рекомендуется проверять коэффициент водопаропроницаемости штукатурки в соответствии с ГОСТ 23758-79 или аналогичными стандартами, выбирая составы с показателями, близкими к параметрам арболита. Несоответствие приведёт к отслаиванию и растрескиванию покрытия уже в первые сезоны эксплуатации.
Для повышения долговечности фасадной штукатурки важно соблюдать технологию нанесения: наносить слои с толщиной не более 15 мм, обеспечивать качественное армирование и защиту от быстрого высыхания. Контроль влагопроницаемости напрямую влияет на эксплуатационные характеристики, снижая риск разрушения от сезонных перепадов влажности и температуры.
Требования к адгезии смеси к поверхности арболита
Адгезия штукатурной смеси к арболиту должна обеспечивать прочное сцепление с пористой структурой материала. Минимальная прочность сцепления должна составлять не менее 0,15 МПа, чтобы предотвратить отслаивание и разрушение покрытия под воздействием внешних факторов.
Поверхность арболита перед нанесением штукатурки необходимо тщательно очистить от пыли и слабосвязанных частиц. Рекомендуется использовать глубокопроникающие грунтовки, улучшающие сцепление и предотвращающие чрезмерное впитывание влаги из смеси.
Состав штукатурки должен включать полимерные добавки (латексы, дисперсии), повышающие эластичность и сцепление с древесно-волокнистой основой. Запрет на использование высокощелочных смесей обоснован тем, что щелочи разрушают структуру арболита и снижают адгезию.
Фракционный состав наполнителей оптимален с размером частиц до 1 мм, что обеспечивает равномерное проникновение и сцепление с поверхностью. Вязкость и пластичность смеси должны быть сбалансированы для исключения образования пустот и пропусков.
Необходимо соблюдать равномерность нанесения слоя штукатурки с толщиной, рекомендованной производителем смеси, обычно в пределах 5–15 мм. Толщина напрямую влияет на прочность сцепления и долговечность фасадного покрытия.

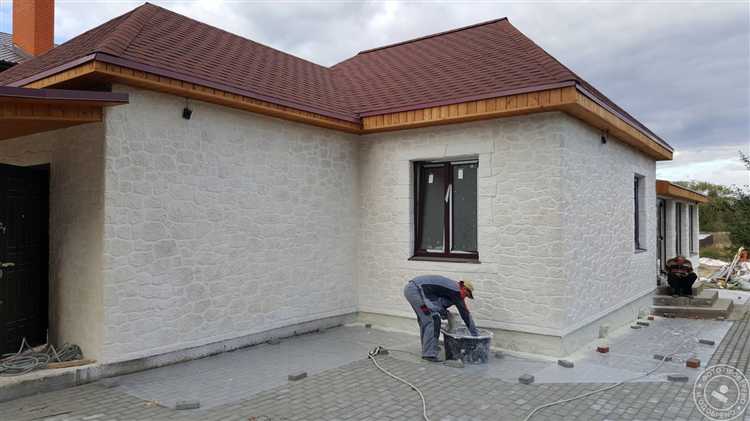

Рекомендации по приготовлению и нанесению смеси на арболит
Для обеспечения прочной адгезии и долговечности штукатурного слоя необходимо строго соблюдать пропорции компонентов смеси. Оптимальное соотношение воды и сухой смеси – 0,25–0,30 л воды на 1 кг сухой смеси. Излишняя влажность снижает сцепление и увеличивает риск растрескивания.
Перемешивание проводят в механической мешалке или низкооборотном миксере не менее 3 минут до получения однородной консистенции без комков. Рекомендуется использовать воду комнатной температуры, избегая слишком холодной или горячей.
Поверхность арболита перед нанесением штукатурки очищают от пыли, грязи и следов масел. При необходимости проводят грунтование глубокопроникающим составом с высокой влагопроницаемостью, чтобы снизить впитывающую способность и обеспечить равномерное высыхание.
Наносить штукатурную смесь рекомендуется в два слоя: первый – «обрызг» толщиной 3–5 мм для заполнения пор и улучшения сцепления; второй – основной слой толщиной 10–15 мм. Толщина слоя не должна превышать 20 мм за один проход во избежание отслоений.
Работу следует выполнять при температуре воздуха от +5°С до +25°С и относительной влажности не выше 70%. Избегать нанесения на поверхность, находящуюся под прямым солнечным светом или при сильном ветре.
Время схватывания смеси после нанесения – от 1,5 до 2 часов, последующее выравнивание выполняют в пределах 20–30 минут. Для поддержания равномерного высыхания и предотвращения появления трещин рекомендуется легкое увлажнение штукатурки в течение первых 48 часов.

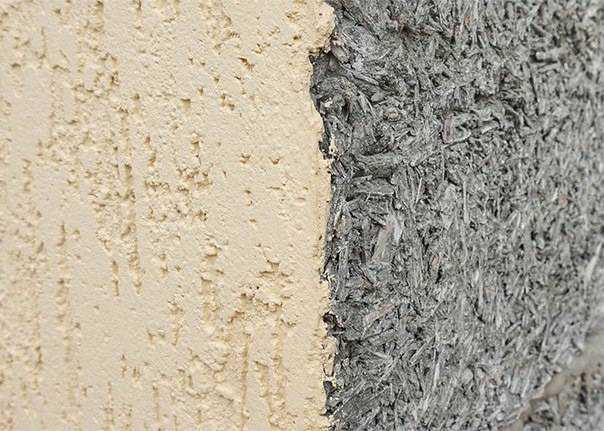

Проверенные производители и типы смесей для фасадной штукатурки арболита
Для фасадной штукатурки арболита подходят легкие, паропроницаемые и эластичные смеси. Среди проверенных производителей стоит выделить Knauf, Baumit, и Ceresit, которые выпускают специализированные штукатурные составы с улучшенной адгезией к пористым материалам.
Knauf Sanova – минерализованная штукатурка с высокой паропроницаемостью и низкой теплопроводностью, что предотвращает накопление влаги в арболите. Baumit KlimaTop – цементно-известковая смесь с добавками, обеспечивающими устойчивость к атмосферным воздействиям и хорошую адгезию к древесно-волокнистым основаниям.
Ceresit CT 85 обладает модифицированной полимерной основой, которая обеспечивает эластичность и предотвращает трещинообразование на поверхности арболита. Эти смеси рассчитаны на фасады с высокой влагопроницаемостью, что соответствует требованиям арболитовых стен.
Для облегчения нанесения и улучшения сцепления рекомендуется использовать штукатурные грунтовки на основе акриловых или силикатных связующих, рекомендованные производителями этих смесей.
Типы смесей, оптимальные для арболита – известково-цементные и минеральные, с добавками водоотталкивающих и противогрибковых компонентов. Исключены смеси с высоким содержанием цемента и полимерных наполнителей, которые снижают паропроницаемость и могут вызвать разрушение материала из-за накопления влаги.
При выборе следует ориентироваться на технические паспорта и рекомендации производителей, указывающие совместимость с древесно-волокнистыми материалами и климатическими условиями региона. Проверенные составы обеспечивают долговременную защиту фасада и сохраняют микроклимат стен арболита.
Вопрос-ответ:
Какие свойства смеси особенно важны для фасадной штукатурки арболита?
Для фасадов из арболита смеси должны обладать хорошей паропроницаемостью, чтобы влага могла свободно выходить из стен, а также иметь достаточную адгезию к пористой поверхности арболита. Важно, чтобы штукатурка была устойчивой к воздействию влаги и перепадам температуры, не образовывала трещин и не блокировала «дыхание» материала.
Можно ли использовать стандартные цементные смеси для штукатурки арболита?
Обычные цементные смеси не подходят для арболита, так как они создают непроницаемый слой, препятствующий выходу пара, и имеют значительно более высокую жесткость по сравнению с арболитом. Это приводит к растрескиванию штукатурки и ухудшению микроклимата внутри стен. Лучше выбирать специальные легкие, минеральные или известковые смеси с добавками, адаптированными под особенности арболита.
Какие производители предлагают проверенные смеси для фасадов из арболита?
На рынке представлены смеси от таких компаний, как «Ceresit», «Knauf», «Caparol» и отечественные бренды, выпускающие минеральные и известковые штукатурки с повышенной паропроницаемостью. При выборе важно обратить внимание на технические характеристики и рекомендации производителя по применению именно для пористых теплоизоляционных материалов.
Как правильно подготовить поверхность арболита перед нанесением штукатурки?
Поверхность должна быть сухой, очищенной от пыли и мелких частиц. Рекомендуется обработать фасад грунтовкой с высокой проникающей способностью, совместимой со штукатурной смесью, чтобы повысить сцепление и снизить впитывающую способность материала. При необходимости можно использовать армирующую сетку для предотвращения трещин.
Какие ошибки чаще всего допускают при выборе и применении смеси для штукатурки арболита?
Основные ошибки — использование слишком жестких или водонепроницаемых составов, недостаточная подготовка поверхности, несоблюдение толщины слоя штукатурки, отсутствие армирования. Это приводит к быстрому разрушению покрытия, появлению трещин и ухудшению теплоизоляционных характеристик стен. Правильный выбор смеси и технология нанесения позволяют избежать этих проблем.
Какие характеристики смеси для штукатурки фасадов арболита обеспечивают долговечность покрытия?
Для обеспечения долговечности штукатурного слоя на арболите важно выбирать смесь с высокой паропроницаемостью и хорошей адгезией. Паропроницаемость позволяет конструкции «дышать», предотвращая накопление влаги внутри стен, что снижает риск появления плесени и разрушения материала. Адгезия обеспечивает надежное сцепление с пористой поверхностью арболита, препятствуя отслаиванию штукатурки при температурных изменениях или механических нагрузках. Кроме того, смесь должна обладать морозостойкостью и устойчивостью к воздействию осадков, чтобы сохранить целостность покрытия на протяжении многих лет.
Можно ли использовать цементно-песчаную смесь для фасадной штукатурки арболита, и какие риски с этим связаны?
Цементно-песчаная смесь традиционно применяется для штукатурки, но для арболита она подходит не всегда. Арболит — материал с высокой пористостью и низкой плотностью, который требует штукатурки с хорошей паропроницаемостью и эластичностью. Цементные составы обычно имеют низкую паропроницаемость и высокую жесткость, что может привести к образованию трещин и накоплению влаги между штукатуркой и основанием. Это повышает риск разрушения арболита и снижает срок службы фасада. Если цементная смесь применяется, рекомендуется добавлять специальные пластификаторы или использовать слои из гипсовых или известковых смесей для улучшения свойств покрытия.
Загрузка...
