Сварка арматурных стержней в фундаментных конструкциях нарушает требования нормативных документов, включая СП 63.13330 и ГОСТ 14098, регламентирующие способы соединения арматуры. Эти документы допускают сварку только в строго определённых случаях, при условии выполнения расчетов и применения специальной арматурной стали с обозначением «С» (свариваемая). Большинство используемой в частном строительстве арматуры не обладает соответствующей свариваемостью, что приводит к хрупкости и потере несущей способности соединений.
В процессе сварки структура металла в зоне термического воздействия претерпевает изменения, вызывающие снижение прочности. Это особенно критично для растянутых участков фундамента, где арматура работает на пределе прочности. Локальный перегрев приводит к появлению внутренних трещин, микродефектов и накапливаемых напряжений, которые не проявляются при визуальном осмотре, но критичны при длительной эксплуатации.
Дополнительно, сварка ограничивает подвижность арматурного каркаса. В монолитном фундаменте арматура должна компенсировать неравномерные усадки и подвижки конструкции. Жестко сваренные соединения препятствуют этому, создавая риски растрескивания бетона и возникновения зон концентрации напряжений. Для обеспечения подвижности элементов и равномерного распределения усилий используется метод вязки проволокой, который сохраняет необходимую гибкость конструкции.
При соединении арматуры сваркой также нарушается анкеровка – надёжная передача усилий между бетоном и сталью. Расплавленный металл может обугливать или загрязнять поверхность прутков, снижая адгезию к бетону. Особенно важно сохранять ребристую структуру арматуры, обеспечивающую сцепление. После сварки эта структура может быть разрушена или частично оплавлена, что приводит к снижению прочности железобетонного элемента.

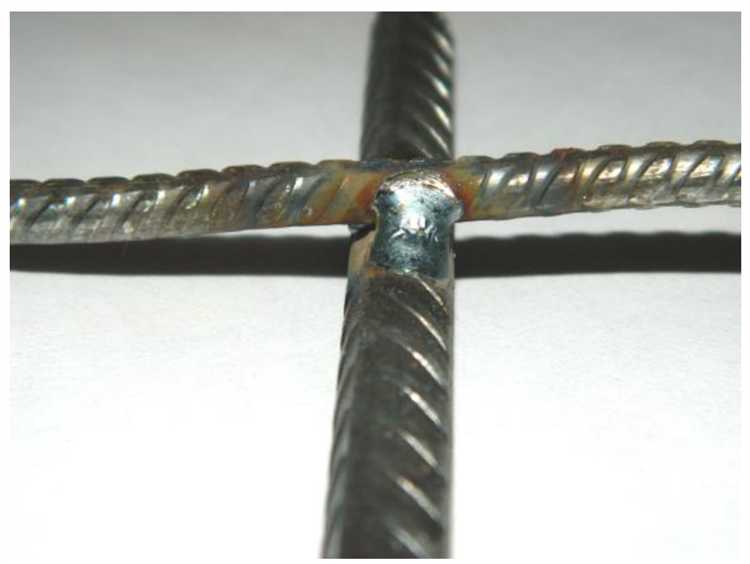

Как сварка влияет на прочность арматуры в зоне соединения
При сварке стальных арматурных стержней в зоне шва происходят структурные изменения металла, обусловленные локальным перегревом. Температура в зоне сварки достигает 1200–1500 °C, что вызывает отпуск и перекристаллизацию стали. В результате снижается предел текучести и временное сопротивление разрыву на 15–30 % по сравнению с исходным материалом.
Наибольшие потери прочности наблюдаются у арматуры класса А500С и выше, так как она производится с упрочнённой структурой, чувствительной к температурному воздействию. При сварке этот упрочнённый слой разрушается, особенно в зоне термического влияния (ЗТВ), что приводит к локальному ослаблению арматурного каркаса.
Даже при применении профессионального сварочного оборудования невозможно избежать образования микротрещин в зоне соединения. Эти дефекты часто не видны визуально, но становятся очагами разрушения при циклических нагрузках или усадке бетона.
Механические испытания сварных соединений показывают, что при изгибе или растяжении разрушение чаще всего происходит именно в зоне сварного шва. Это особенно критично для фундаментов, где важно обеспечить равномерное распределение нагрузок и предсказуемость поведения конструкции под давлением грунта.
Чтобы исключить потери прочности, в строительной практике рекомендуется использовать связку арматуры вязальной проволокой или механические соединители (муфты), которые не нарушают целостность металла и сохраняют проектные характеристики арматурного каркаса.
Чем опасны сварочные швы при циклических нагрузках на фундамент
Циклические нагрузки, возникающие от температурных колебаний, подвижек грунта или вибраций, оказывают повторяющееся воздействие на арматурный каркас. В зонах сварки такие воздействия особенно критичны из-за изменения структуры металла при тепловом воздействии. При сварке в арматуре образуются зоны термического влияния с повышенной хрупкостью, что делает эти участки уязвимыми к образованию трещин при повторных нагрузках.
Исследования показывают, что в зоне сварного шва уровень сопротивления усталостным разрушениям может снижаться на 30–50% по сравнению с цельной арматурой. Это связано с тем, что сварной шов нарушает равномерность распределения внутренних напряжений, создавая локальные концентрации, где быстрее инициируются микротрещины.
Особенно опасны сварные соединения в арматуре, расположенной в нижней зоне фундамента, где сосредотачивается максимальное изгибающее напряжение. При многократных колебаниях нагрузки сварные участки становятся точками начала разрушения, что в долгосрочной перспективе приводит к ослаблению всей фундаментной конструкции.
Рекомендация специалистов – использовать механическое соединение арматуры, например, вязку с нахлёстом, позволяющее сохранить пластичность конструкции и снизить вероятность разрушения при многократных циклах нагрузки. В критических зонах – над опорами, в углах и в местах пересечения лент – применение сварки особенно нежелательно из-за повышенного риска расслоения и хрупкого разрушения.
Почему изменяются характеристики стали после сварки
Сварка изменяет структуру стали в зоне теплового влияния (ЗТВ), где металл подвергается кратковременному, но интенсивному нагреву и последующему охлаждению. Эти процессы вызывают фазовые превращения и локальное переупрочнение или, наоборот, снижение прочности материала.
Основные изменения происходят в следующих направлениях:
- Изменение микроструктуры: при нагреве выше критической температуры (около 723 °C для углеродистой стали) феррит и перлит преобразуются в аустенит. При неравномерном охлаждении аустенит может превратиться в мартенсит – твёрдую, но хрупкую фазу.
- Образование внутренних напряжений: быстрые температурные градиенты вызывают неравномерное расширение и сжатие металла, формируя остаточные напряжения. Это может привести к микротрещинам даже без внешних нагрузок.
- Выгорание легирующих элементов: в зоне сварки возможно испарение или окисление марганца, хрома и других компонентов, что ухудшает коррозионную стойкость и снижает ударную вязкость стали.
- Снижение пластичности: перегрев и последующее охлаждение делают структуру менее пластичной, особенно при наличии закалочных структур. Это повышает риск хрупкого разрушения в условиях динамических нагрузок.
Особенно чувствительна к сварке арматура с высоким содержанием углерода (более 0,3%) и термомеханически упрочнённая арматура (классы А500С и выше). После сварки такие стали теряют упрочнение, и прочностные характеристики становятся ниже номинальных значений, заявленных производителем.
Для соединения арматуры предпочтительнее использовать вязку: она не нарушает структуру стали и сохраняет её проектные свойства в полной мере. В особых случаях допускается контактная точечная сварка, но только после подтверждения её допустимости проектными расчётами и с учётом марки арматуры.
Какие нормативные документы запрещают сварку арматуры
Согласно пункту 5.25 этого свода правил, соединение арматурных стержней сваркой допускается только в определённых случаях и при соблюдении требований по качеству стали, классу арматуры и типу соединения. Для арматуры класса A400 (А-III), которая широко применяется в фундаментах, сварка может вызвать снижение прочностных характеристик в зоне термического влияния. Поэтому сварка внахлёст или точечная сварка этой арматуры категорически не рекомендуется.
Также ограничения содержатся в ГОСТ 14098-2014 «Сварные соединения. Классификация и общие технические требования». В нём указано, что сварка изделий из низколегированных сталей должна сопровождаться контролем качества и проведением термической обработки. Эти условия трудно обеспечить на строительной площадке при устройстве фундаментов, особенно в частном домостроении.
СП 63.13330.2018 – актуализированная редакция СНиП 52-01-2003 – прямо указывает, что предпочтительными способами соединения арматуры в фундаментах являются вязка проволокой или механические соединения. Исключения допускаются лишь при проектном обосновании, подтверждённом расчётами и заключением специалиста по сварке.
Дополнительно, в документе РД 34.20.185-94 («Инструкция по устройству и приёмке фундаментов под оборудование и трубопроводы») подчеркивается, что сварка арматуры допускается только при условии, что это не приведёт к нарушению её прочностных и пластических характеристик, а сам процесс сварки должен быть регламентирован технологической картой с указанием типа швов, допусков и видов контроля.
Таким образом, нормативные документы допускают сварку арматуры лишь как исключение и только при соблюдении строгих технических условий. Для фундаментов в подавляющем большинстве случаев предпочтение должно отдаваться вязке, как более безопасному и технологически контролируемому способу соединения арматурных стержней.
В каких случаях допускается точечная сварка и с какими ограничениями
Точечная сварка арматуры допускается исключительно в случаях, когда она используется для временного монтажа каркасов, не воспринимающих расчетные нагрузки. Это может быть допустимо при формировании объемных каркасов из прутков диаметром до 25 мм, при условии, что прочностные характеристики арматуры сохраняются и сварка не приводит к образованию охрупченных зон в металле.
Допустимость точечной сварки регламентируется, в частности, пунктами СП 52-101-2003 и СП 63.13330.2018, где уточняется, что соединения рабочей арматуры сваркой допускаются только при обосновании проектом и соответствующем контроле качества. Основное ограничение – отсутствие сварки в зонах, подверженных растяжению или циклической нагрузке. В таких случаях предпочтение отдается механическим соединениям или вязке.
Сварка разрешается только для арматуры класса А500С и аналогичных, если производитель гарантирует сварочную пригодность. При этом обязательна проверка прочности и пластичности сварных соединений в лабораторных условиях. Наличие технологических отверстий, пережогов и изменение структуры металла после сварки считается браком.
При проектировании допускается точечная сварка монтажных элементов (например, фиксаторов или направляющих), не несущих нагрузку. Такие соединения выполняются с минимальным тепловложением и на удалении от зоны действия расчетных усилий, чтобы избежать локального ослабления сечения.
Все сварочные работы должны выполняться квалифицированным персоналом с соблюдением технологии, соответствующей ГОСТ 14098-2014 и ГОСТ 10922-2012. Также обязательна сертификация применяемых сварочных материалов и оборудования.

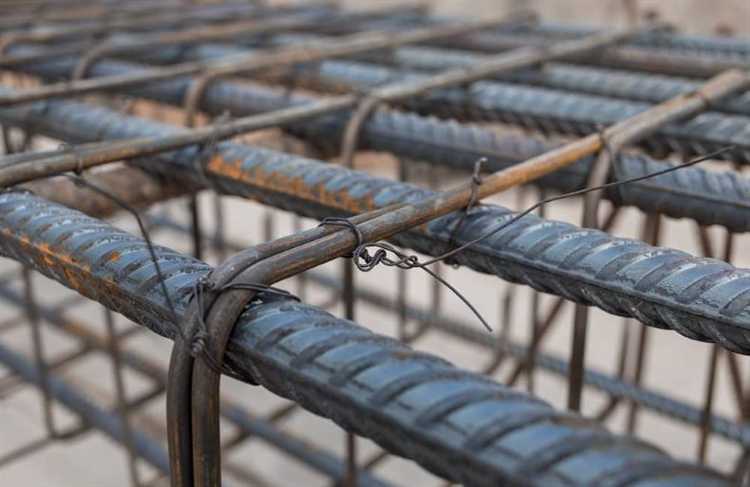

Почему вязка арматуры предпочтительнее сварки при монолитном строительстве
Вязка арматуры обеспечивает сохранение исходных механических свойств металла, в отличие от сварки, которая изменяет структуру стали в зоне термического воздействия. При сварке наблюдается повышенная хрупкость, появление микротрещин и снижение пластичности, что критично для элементов фундамента, работающих под динамическими и циклическими нагрузками.
Вязка арматуры не приводит к локальному перегреву и деформации прутьев, что сохраняет геометрическую точность каркаса и минимизирует риск нарушения защитного слоя бетона. Это напрямую влияет на долговечность конструкции и предотвращает развитие коррозии внутри фундамента.
Кроме того, вязка позволяет быстрее и проще выполнять монтаж каркаса, снижая трудозатраты и сокращая время строительства. Использование вязальной проволоки обеспечивает надежное фиксирование элементов без необходимости в сложном оборудовании и квалифицированных сварщиков.
Согласно строительным нормативам (СП 52-101-2003, СНиП 52-01-2003), сварка арматуры допускается лишь в ограниченных случаях с использованием специальных сварных соединений и только для конструкций, не подвергающихся высоким нагрузкам. В остальных ситуациях вязка остается единственно допустимым методом соединения.
Таким образом, вязка арматуры оптимальна для монолитного строительства с точки зрения сохранения прочности, надежности и технологичности монтажа, что обеспечивает долговечность и безопасность фундаментов.
Какие последствия возможны при нарушении технологии соединения арматуры
Нарушение технологии соединения арматуры приводит к снижению несущей способности конструкции. При неправильной сварке в зоне термического воздействия изменяется структура стали, образуются закалённые и хрупкие участки, что повышает риск возникновения трещин при нагрузках.
Ошибки при вязке, например, недостаточное натяжение проволоки или несоблюдение шага стяжек, вызывают смещение стержней и ухудшение передачи усилий между ними, что ведет к локальному перераспределению нагрузок и ослаблению фундамента.
Недопустимые способы и места соединения, такие как сварка в критических зонах фундамента, увеличивают вероятность усталостных повреждений под действием циклических нагрузок, вызывая разрушение арматурного каркаса и нарушение герметичности бетона.
Несоблюдение норм по количеству и качеству соединений ведет к образованию «холодных» швов и коррозионных очагов, ускоряющих коррозию арматуры и сокращающих срок эксплуатации фундамента.
Результатом технологических нарушений может стать деформация или прогибы фундаментной плиты, что ведет к образованию трещин в верхних конструктивных элементах здания и снижению общей прочности сооружения.
Для исключения негативных последствий необходимо строго соблюдать рекомендации по вязке, использовать сертифицированные материалы и контролировать качество монтажа с привлечением специалистов по армированию.
Вопрос-ответ:
Почему сварка снижает прочность арматуры в фундаменте?
Сварка арматуры вызывает локальное изменение структуры металла в зоне шва. Под воздействием высокой температуры происходит перегрев и закалка, что приводит к появлению хрупких участков, снижению пластичности и общей прочности стержня. В результате сварочный шов становится уязвимым при нагрузках, особенно при динамическом воздействии, что может привести к трещинам и разрушению конструкции.
Можно ли использовать точечную сварку для соединения арматуры в фундаменте?
Точечная сварка допускается лишь в редких случаях и с ограничениями. Она должна выполняться на арматуре с определённым классом стали и после тщательной проверки проектных норм. В основном такие соединения применяются только там, где невозможно выполнить вязку проволокой, и только если сварка не нарушает прочностных требований. Однако в большинстве ситуаций вязка остаётся предпочтительным методом, поскольку обеспечивает равномерное распределение нагрузок без ослабления металла.
Какие последствия могут возникнуть при сварке арматуры для фундамента?
Сварка арматуры приводит к снижению долговечности фундамента. Главные риски — появление микротрещин и деформаций в сварной зоне, которые под воздействием циклических нагрузок со временем расширяются. Это увеличивает вероятность разрушения каркаса и потери несущей способности конструкции. Кроме того, сварочные швы могут стать очагами коррозии, ускоряя разрушение металла и снижая общую надёжность фундамента.
Почему вязка арматуры предпочтительнее сварки при устройстве фундамента?
Вязка проволокой не нарушает структуру стали и сохраняет её первоначальные характеристики. Она обеспечивает гибкое соединение стержней, позволяющее равномерно распределять напряжения по всему каркасу. Это уменьшает риск образования трещин и способствует долговечности конструкции. В отличие от сварки, вязка не требует дополнительного нагрева, что исключает локальные ослабления и внутренние напряжения в металле.
Существуют ли нормативные документы, запрещающие сварку арматуры для фундаментов?
Да, строительные нормы и правила регламентируют использование сварки арматуры в фундаментных конструкциях. Например, в российских стандартах, таких как СНиП и ГОСТ, чётко прописаны условия и ограничения по сварке арматурных стержней. В большинстве случаев сварка запрещена или допускается только для определённых видов работ с соблюдением строгих требований к материалам, технологии и контролю качества, чтобы избежать ослабления конструкции.
