Электромагнит в коллекторном двигателе выполняет критически важную функцию – создание вращающегося магнитного поля, необходимого для преобразования электрической энергии в механическую. В простых моделях таких двигателей он представляет собой обмотку возбуждения, через которую проходит ток, создающий магнитное поле, взаимодействующее с током в якоре. Это взаимодействие и приводит к вращению ротора.

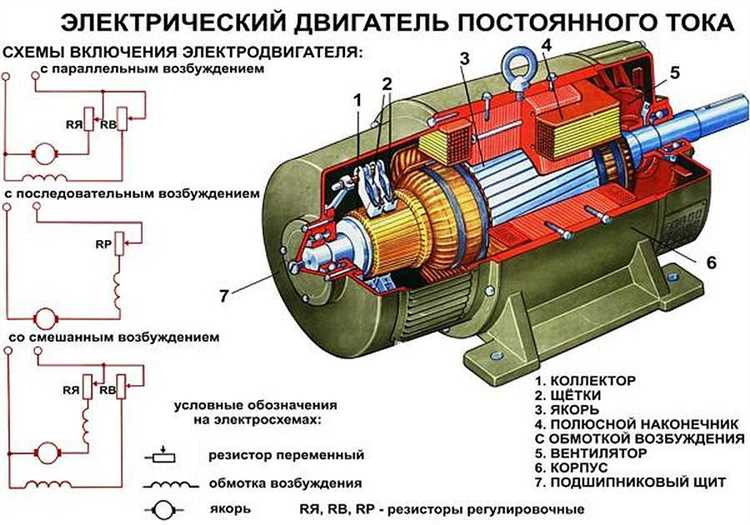

Основной задачей электромагнита является обеспечение стабильного и управляемого магнитного потока. В двигателях с последовательным возбуждением (серийных) обмотка возбуждения соединена последовательно с якорем, что позволяет получить высокий пусковой момент. В случае параллельного возбуждения достигается более стабильная скорость вращения при переменной нагрузке. От выбора схемы подключения обмотки электромагнита зависит режим работы двигателя и его характеристики.
Еще одна важная функция электромагнита – возможность регулировки скорости и направления вращения. Изменяя ток в обмотке возбуждения, можно влиять на величину магнитного потока и, соответственно, на электромагнитный момент. Это делает коллекторные двигатели удобными для применения в устройствах, требующих точной регулировки: электроприводы, бытовая техника, инструменты.
Без электромагнита двигатель не сможет создать необходимое магнитное поле, и, как следствие, не будет работать. Его состояние напрямую влияет на надежность и КПД всей системы. При перегреве или обрыве обмотки двигатель теряет функциональность. Поэтому при проектировании и обслуживании коллекторных двигателей особое внимание уделяется конструкции и состоянию электромагнита.

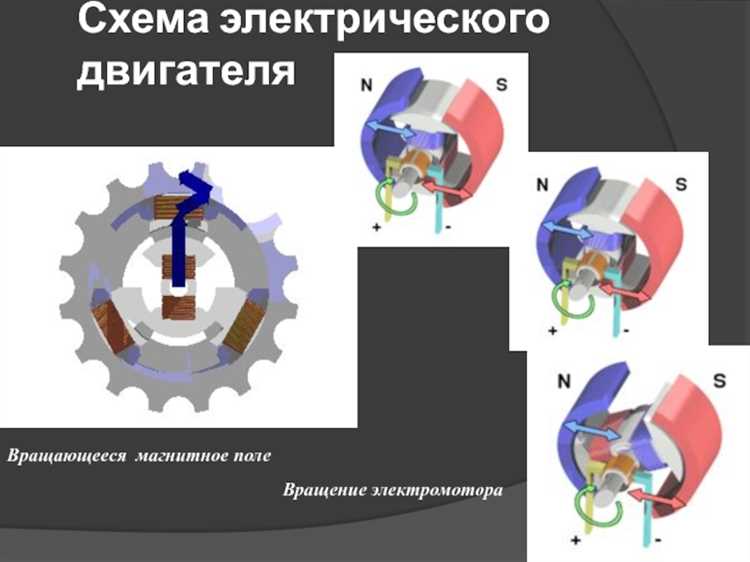

Как электромагнит создаёт вращающееся магнитное поле в коллекторном двигателе

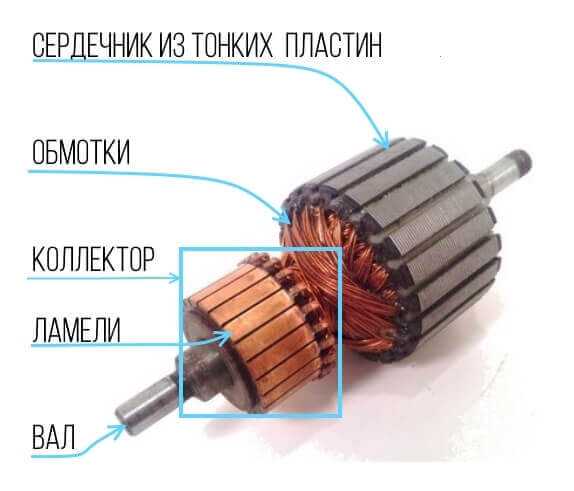

В коллекторном двигателе электромагнит создаётся с помощью обмоток якоря, размещённых на сердечнике ротора. Постоянный ток, проходящий через эти обмотки, индуцирует магнитное поле, ориентированное по положению каждой обмотки.

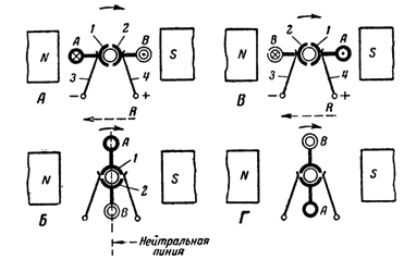

Коллектор, состоящий из изолированных друг от друга медных пластин, переключает ток между обмотками в момент их прохождения мимо щёток. Такая коммутация обеспечивает последовательное возбуждение обмоток и изменяет направление тока в них в зависимости от угла поворота ротора.
Эти процессы приводят к формированию вращающегося магнитного поля, которое характеризуется следующими параметрами:
- Частота коммутации равна числу секций коллектора, умноженному на скорость вращения ротора.
- Максимальная величина магнитного потока достигается при полном прохождении обмотки через зону щёток.
- Направление магнитного поля постоянно синхронизировано с положением ротора, что минимизирует магнитные потери.
Для эффективного создания вращающегося магнитного поля необходима точная геометрия коллектора и надёжный контакт щёток. Регулярное обслуживание снижает искрение и улучшает коммутацию, поддерживая стабильность магнитного поля и эффективность двигателя.
Роль электромагнита в формировании крутящего момента
Электромагнит в коллекторном двигателе создает основное магнитное поле, с которым взаимодействуют токи в якоре. Сила, возникающая на проводниках якоря, пропускаемых током, пропорциональна величине магнитного потока, создаваемого электромагнитом, и силе тока в обмотках.
Для повышения крутящего момента важно обеспечить максимальную индукцию магнитного поля, достигаемую за счет увеличения тока возбуждения и оптимизации конструкции сердечника электромагнита. Увеличение плотности магнитного потока напрямую повышает амплитуду электромагнитных сил, действующих на якорь.
Расположение и форма полюсов электромагнита влияют на равномерность магнитного поля, что снижает пульсации крутящего момента и уменьшает вибрации. Рекомендуется использовать сердечники из высококачественной электротехнической стали с минимальными потерями на гистерезис и вихревые токи.
При эксплуатации важно контролировать ток возбуждения, чтобы избежать насыщения магнитопровода, которое приводит к искажению формы поля и снижению эффективности передачи момента. Автоматическое регулирование тока электромагнита позволяет поддерживать стабильный крутящий момент при изменении нагрузок.
Таким образом, электромагнит определяет динамические характеристики двигателя через формирование магнитного поля, управляющего силой взаимодействия с токами якоря, а значит, и крутящим моментом.
Почему постоянные магниты не могут заменить электромагниты в мощных двигателях
Постоянные магниты ограничены по максимальной магнитной индукции, которая редко превышает 1,2–1,4 Тл, тогда как электромагниты способны создавать поля свыше 2 Тл при использовании специализированных сердечников и мощных обмоток. Это критично для мощных коллекторных двигателей, где требуется высокая плотность потока для увеличения крутящего момента.
Кроме того, электромагниты обеспечивают регулировку магнитного поля путем изменения силы тока в обмотках, что позволяет управлять скоростью и характеристиками двигателя. Постоянные магниты не обладают такой гибкостью и ограничивают возможности адаптации к нагрузкам и условиям работы.
Тепловые характеристики также играют роль: при больших нагрузках постоянные магниты теряют магнитные свойства из-за нагрева, что снижает эффективность и стабильность работы. Электромагниты, в свою очередь, могут быть оснащены системами охлаждения и работать в условиях высоких температур без существенной деградации поля.
Экономически применение мощных постоянных магнитов, например из редкоземельных материалов, становится нецелесообразным при больших габаритах и мощности двигателей из-за высокой стоимости и ограниченного ресурса. Электромагниты же позволяют использовать более доступные материалы и масштабировать параметры под конкретные задачи.
Влияние силы тока в электромагните на характеристики двигателя
Сила тока в обмотке электромагнита напрямую определяет магнитный поток, который влияет на крутящий момент и стабильность работы коллекторного двигателя. При увеличении тока магнитная индукция растет, что повышает взаимодействие между якорем и полюсами, увеличивая момент вращения. Например, при росте тока на 10% крутящий момент может повыситься до 8-12%, в зависимости от конструкции двигателя.
Однако превышение рекомендуемого тока ведет к перегреву обмотки, что снижает срок службы и вызывает деградацию изоляции. Рекомендуется соблюдать ток, заданный паспортом двигателя, с учетом режима нагрузки и продолжительности работы. Для оптимизации мощности стоит использовать ток, обеспечивающий максимальную магнитную насыщенность сердечника, что обычно достигается при 70-85% от максимального допустимого значения.
Пониженный ток уменьшает магнитное поле, снижая эффективность преобразования электрической энергии в механическую. Это приводит к падению скорости и увеличению энергопотерь из-за проскальзывания якоря. В критичных приложениях необходимо контролировать ток через датчики и поддерживать его в пределах 85-95% от номинала для баланса между производительностью и ресурсом.
Регулировка силы тока электромагнита используется для управления динамическими характеристиками двигателя, включая пусковой момент и скорость вращения. В системах с обратной связью ток меняется автоматически для поддержания стабильной работы под переменной нагрузкой, что требует точных измерений и быстрой реакции управляющей электроники.
Как конструкция электромагнита влияет на работу коллектора
Эффективность работы коллектора в коллекторном двигателе напрямую зависит от параметров электромагнита. В первую очередь, форма и материал сердечника определяют величину магнитного потока. Использование магнитомягких сплавов с высокой проницаемостью снижает потери на гистерезис и повышает индукцию, что увеличивает крутящий момент и стабильность вращения.
Количество витков обмотки и толщина провода влияют на силу магнитного поля при заданном токе. Более толстый провод позволяет увеличить ток без перегрева, а оптимальное число витков обеспечивает баланс между индуктивностью и сопротивлением, минимизируя пульсации магнитного поля, что уменьшает искрение на коллекторе.
Расположение и крепление электромагнита также критичны: минимальный воздушный зазор между сердечником и коллектором повышает магнитную связь и улучшает переключение токов в обмотках якоря. При увеличении зазора падает эффективность магнитного поля, что ведет к потере мощности и нестабильной работе двигателя.
Рекомендации по конструкции включают применение многослойной изоляции обмотки для повышения надежности и предотвращения коротких замыканий, а также использование охлаждающих каналов в корпусе электромагнита для снижения температуры, что увеличивает долговечность двигателя и снижает риск термического повреждения коллектора.
Нюансы управления направлением вращения с помощью электромагнита
В коллекторных двигателях изменение направления вращения осуществляется путем реверса тока в обмотках якоря и статора. Электромагнит играет ключевую роль в формировании магнитного поля, которое взаимодействует с током якоря, создавая крутящий момент. Для изменения направления вращения необходимо инвертировать полярность тока электромагнита, что приводит к смене направления магнитного потока.
Важно учитывать время переключения поля: резкое изменение полярности может вызвать искрение на коллекторе и ускоренный износ щеток. Рекомендуется использовать схемы плавного реверса с задержками, позволяющими стабилизировать магнитное поле и ток в цепи якоря.
При проектировании систем управления обратите внимание на конструкцию обмоток электромагнита – симметричная намотка обеспечивает равномерное магнитное поле и уменьшает паразитные колебания. Для точного контроля направления вращения используют дополнительно датчики положения ротора, синхронизирующие подачу тока в обмотки.
Важным фактором является минимизация индуктивных выбросов при переключении направления тока, что достигается применением подавляющих цепей (RC-цепочек или варисторов) параллельно к обмоткам электромагнита. Это предотвращает повреждение полупроводниковых ключей и снижает электромагнитные помехи.
Оптимальный режим работы электромагнита в режиме реверса – обеспечение стабильного магнитного поля при токе, близком к номинальному, без перегрева. Для этого необходимо точно рассчитывать время переключения и токовые ограничения, исходя из характеристик конкретного двигателя.
Что происходит при выходе из строя электромагнита в коллекторном двигателе
При выходе из строя электромагнита в коллекторном двигателе нарушается формирование магнитного поля, необходимого для взаимодействия с токоведущими обмотками якоря. В результате снижается или полностью исчезает электромагнитный крутящий момент, что приводит к остановке двигателя или резкому падению его производительности.
Типичные признаки неисправности включают: значительное падение оборотов при той же нагрузке, повышение тока в цепи питания из-за увеличения нагрузки на остальные магнитные системы, а также характерный нагрев корпуса двигателя из-за локального перегрузочного режима. Продолжительная работа в таком состоянии вызывает ускоренный износ коллектора и щеток, что приводит к дальнейшему ухудшению работы.
Диагностика неисправности должна включать проверку сопротивления и целостности обмоток электромагнита, а также измерение напряжения питания на электромагнитной обмотке. При обнаружении обрывов или коротких замыканий требуется замена или перемотка катушки.
Для предотвращения выхода из строя рекомендуется использовать защитные устройства, контролирующие ток электромагнита, а также регулярно проводить техническое обслуживание, включая очистку от пыли и проверку крепления катушек. Эксплуатация двигателя с неисправным электромагнитом недопустима, так как это может привести к полному выходу из строя коллекторного узла и необходимости капитального ремонта.
Вопрос-ответ:
Для чего в коллекторном двигателе устанавливают электромагнит?
Электромагнит в коллекторном двигателе служит для создания магнитного поля, которое взаимодействует с током в обмотках ротора. Это взаимодействие приводит к возникновению вращающего момента, который заставляет ротор двигаться.
Как электромагнит влияет на работу коллекторного двигателя?
Электромагнит формирует постоянное или переменное магнитное поле, в котором вращается ротор с током. За счёт взаимодействия этих полей возникает сила, вызывающая вращение. Без электромагнита ротор не мог бы создавать вращающий момент, и двигатель не работал бы.
Почему в коллекторном двигателе нельзя заменить электромагнит на постоянный магнит?
Постоянный магнит не позволяет регулировать силу магнитного поля, тогда как электромагнит даёт возможность изменять напряжение на обмотках и таким образом управлять скоростью и мощностью двигателя. Кроме того, электромагнит обеспечивает более высокий крутящий момент при старте и может адаптироваться к нагрузке.
Какие преимущества даёт использование электромагнита в коллекторных двигателях по сравнению с другими типами двигателей?
Коллекторные двигатели с электромагнитом отличаются простотой управления и возможностью изменять скорость вращения за счёт изменения тока в обмотках. Это удобно для приложений, где требуется плавное регулирование и высокая динамика работы. Электромагнит обеспечивает стабильное поле, что положительно сказывается на точности и надёжности работы двигателя.
Как устроен электромагнит в коллекторном двигателе и почему именно такая конструкция?

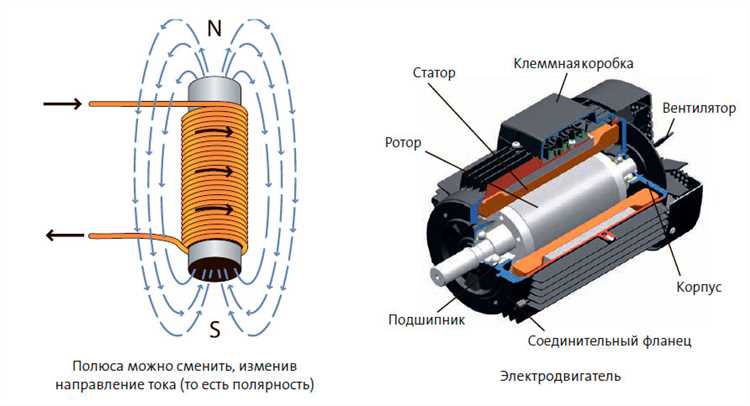

Электромагнит состоит из катушек с проводом, намотанных на сердечник из ферромагнитного материала. Такая конструкция позволяет эффективно концентрировать магнитное поле и быстро изменять его силу при подаче тока. Это создаёт необходимое поле для взаимодействия с током ротора, обеспечивая вращение и высокий крутящий момент.
