Ручка для молотка из какого дерева лучше

Выбор древесины для ручки молотка определяется не только стоимостью, но и физическими характеристиками материала. Ясень с плотностью 0,70–0,75 г/см³ и модулем упругости 11 000–13 000 МПа обеспечивает оптимальное сочетание прочности и гибкости. Его сопротивление динамическим нагрузкам (ударная вязкость 15–20 кДж/м²) минимизирует риск образования трещин при многократных ударах.

Гикори (плотность 0,75–0,80 г/см³, модуль упругости до 14 000 МПа) демонстрирует лучшие показатели по ударной вязкости (до 25 кДж/м²), но стоит на 20–30 % дороже ясеня. Специалисты по деревообработке рекомендуют гикори для тяжелых кувалд и монтажных молотков, где важна долговечность при больших нагрузках.

Дуб (0,72–0,77 г/см³, модуль упругости 12 000–14 000 МПа) обладает высокой твердостью поверхности (по Бринеллю 3,5–4,0 ГПа), что снижает износ в месте крепления бойка. Однако дуб менее гибок: его условная прочность на изгиб составляет около 110 МПа против 130 МПа у ясеня, поэтому при неаккуратных ударах может давать мелкие трещинки.

Бук (0,70 г/см³, модуль упругости 10 000 МПа) применяют для легких молотков с массой бойка до 300 г, где ценится ровная текстура и простота обработки. Его ударная вязкость на 10 % ниже, чем у ясеня, что ограничивает использование в профессиональных условиях.

Исходя из баланса стоимость–прочность–гибкость, наиболее универсальным вариантом остаётся ясень. Для задач с повышенной нагрузкой разумнее выбрать гикори, а для мелких бытовых работ подойдёт бук. При покупке обратите внимание на отсутствие сучков, равномерную текстуру и влажность не выше 12 %, чтобы максимально продлить срок службы ручки.

Какие породы дерева выдерживают ударные нагрузки без растрескивания

Для изготовления ручек молотков применяются породы древесины, способные выдерживать высокие ударные нагрузки без возникновения трещин и сколов. Главные критерии – ударная вязкость, стабильность структуры при переменных нагрузках и устойчивость к внутренним напряжениям.

Гикори (орех американский) отличается уникальным сочетанием прочности и эластичности. Его волокнистая структура эффективно гасит вибрации, а высокая плотность позволяет выдерживать серию сильных ударов без повреждений. Это одна из немногих пород, которая показывает устойчивость к микротрещинам даже при длительной эксплуатации в условиях высокой влажности.

Ясень европейский характеризуется высокой динамической прочностью. Благодаря прямослойной структуре волокон он устойчив к раскалыванию и демонстрирует хорошую сопротивляемость ударным нагрузкам. При правильной сушке ясень сохраняет стабильную геометрию и не склонен к растрескиванию в области крепления головы молотка.

Граб отличается высокой твердостью и упругостью. Его древесина плотная и равномерная, без выраженной пористости, что снижает риск внутренних дефектов. Грабовая ручка способна выдерживать частые удары по металлическим или каменным поверхностям без деформации.

Клен твердый (сахарный клен) обеспечивает хорошее сопротивление растрескиванию при резких нагрузках. При достаточной толщине ручки клен сохраняет целостность структуры даже при осевом усилии. Он часто применяется в случаях, когда требуется компромисс между ударной стойкостью и весом ручки.

Дуб, несмотря на высокую прочность, может давать трещины при неправильной сушке из-за крупнопористой структуры. Поэтому при его использовании важно выбирать участки с минимальной выраженностью сердцевинных лучей и проводить термическую обработку. Тщательно подготовленный дуб сохраняет форму и устойчив к скручиванию при ударах.

Чем отличается ясень от бука в условиях длительной эксплуатации

Ясень обладает выраженной упругостью и сохраняет форму при многократных ударах. Его структура с открытыми порами снижает вероятность появления внутренних трещин даже при высокой нагрузке. При интенсивной эксплуатации ручка из ясеня медленно теряет жесткость, но не ломается внезапно, что критично для ударного инструмента.

Бук прочнее в статических испытаниях, но чувствителен к изменению влажности. Со временем в условиях высокой влажности или при отсутствии должной сушки он склонен к короблению и появлению микротрещин. Закрытая пористость делает его менее воздухопроницаемым, что ухудшает сушку и увеличивает риск поражения грибком при хранении в сырых помещениях.

При длительной эксплуатации ясень демонстрирует более стабильное поведение в переменных климатических условиях и лучше переносит циклические удары. Бук требует более тщательного ухода и контроля условий хранения, особенно в неотапливаемых мастерских.

Если инструмент используется в условиях повышенной влажности или перепадов температуры, предпочтительнее выбирать ясень. В сухих и стабильных условиях бук может служить не хуже, но при этом требует регулярной обработки защитными составами.

Как влажность древесины влияет на прочность и срок службы ручки

Оптимальная влажность древесины для изготовления ручки молотка составляет 8–12%. При этом диапазоне древесина сохраняет стабильную геометрию, обеспечивает надежное крепление головки и устойчива к внутренним напряжениям. Повышенная влажность – свыше 15% – снижает прочность при ударе, вызывает разбухание волокон и приводит к ослаблению посадки головки, особенно при колебаниях температуры.

Слишком сухая древесина (менее 6%) также нежелательна. Она становится хрупкой, склонной к продольному растрескиванию под действием динамических нагрузок. Особенно это актуально для бука и клёна, которые чувствительны к обезвоживанию. Ясень в сухом состоянии сохраняет ударопрочность лучше, но при слишком низкой влажности может деформироваться в области нагрузки.

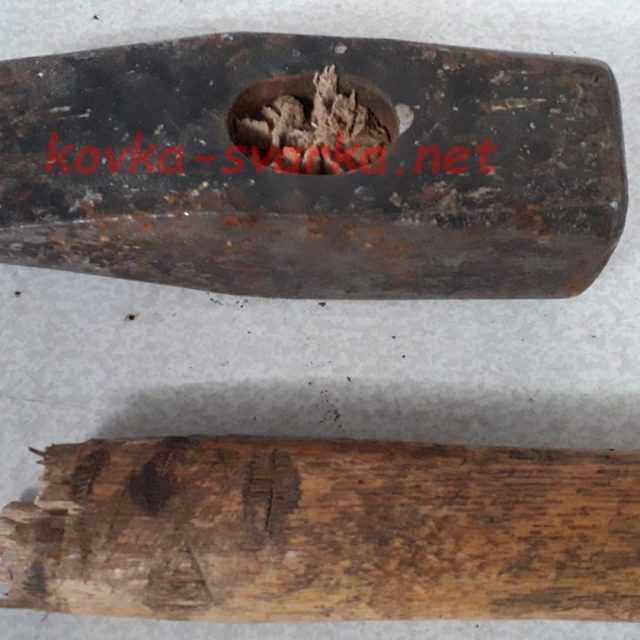

Неправильная сушка приводит к остаточным внутренним напряжениям. Такие ручки могут расколоться при первых же сильных ударах. Камерная сушка предпочтительнее естественной, так как обеспечивает контролируемое снижение влажности без повреждения структуры волокон.

Перед использованием ручки важно убедиться, что древесина акклиматизирована – пролежала в условиях мастерской не менее 7–10 дней. Это снижает риск коробления и улучшает сцепление с эпоксидным или механическим креплением.

Для продления срока службы ручки рекомендуется пропитка маслом или воском. Это уменьшает водопоглощение и стабилизирует влажность на уровне, при котором сохраняется прочность и минимизируется усадка. Особенно важно это для ручек, эксплуатируемых в помещениях с переменной влажностью или на открытом воздухе.

Насколько важна ориентация волокон при вытачивании ручки

Ориентация волокон древесины напрямую влияет на механическую прочность и устойчивость ручки молотка к раскалыванию. Оптимальным считается продольное направление волокон вдоль всей длины ручки, без выраженных отклонений или изгибов. При таком расположении древесные волокна равномерно распределяют нагрузку при ударе, снижая риск продольных трещин и расслоений.

Если волокна идут под углом к оси ручки, особенно более 15°, возрастает вероятность отщепления материала в местах изгиба. При тестах на изгиб ясень с продольно ориентированными волокнами выдерживает нагрузку до 1000 Н, тогда как при поперечной ориентации показатель падает почти вдвое. У бука и клёна отклонение волокон также существенно снижает сопротивляемость удару, особенно при многократной нагрузке в одной зоне.

Важно исключать сучки и перекрученные участки, так как они нарушают целостность волокон и могут стать точками начала разрушения. В производстве качественных ручек используют древесину радиального распила – именно она даёт наиболее прямолинейную и стабильную структуру волокон.

При изготовлении ручек вручную мастерам рекомендуется визуально контролировать направление волокон на каждой заготовке и отбраковывать участки с выраженной кривизной. Для массового производства применяются технологии сканирования волокон с последующей автоматической ориентацией заготовок перед механической обработкой.

Какие породы наиболее устойчивы к выкрашиванию и сколам при интенсивной работе

Устойчивость древесины к выкрашиванию и сколам зависит от её плотности, структуры волокон и способности гасить резкие ударные нагрузки. При интенсивной эксплуатации ручки молотка подвергаются высоким динамическим напряжениям, особенно в зонах перехода к головке. Важно выбирать такие породы, которые сохраняют целостность при многократных ударах без появления микротрещин.

• Гикори (орех американский) – один из лидеров по прочности и ударной вязкости. Плотность около 830 кг/м³ при влажности 12%. Волокна прямые, структура равномерная, что минимизирует риск сколов даже при сильных ударах по металлу или бетону.
• Ясень – плотность в пределах 690–750 кг/м³. Обладает высокой упругостью и стойкостью к скалыванию благодаря выраженной волокнистой структуре. Не растрескивается при изгибе и эффективно гасит вибрации.
• Карагач (вяз) – при плотности около 700 кг/м³ имеет переплетённые волокна, которые препятствуют распространению трещин. Сколы на торцах встречаются крайне редко даже при падениях инструмента с высоты.
• Граб – плотность до 820 кг/м³. Очень твёрд и слабо подвержен выкрашиванию, но из-за хрупкости требует точной геометрии заготовки и строгого соблюдения ориентации волокон при обработке.

Менее пригодны для интенсивной работы породы с рыхлой структурой или выраженной неоднородностью – например, сосна и ель. Они быстро дают сколы в местах крепления головки, особенно при боковых ударах.

Для максимальной устойчивости важно не только выбрать правильную породу, но и контролировать направленность волокон вдоль всей ручки. Даже твёрдая древесина, если волокна расходятся или пересекаются под углом, склонна к сколам при перегрузках.

Можно ли использовать местные виды древесины и чем они уступают промышленным аналогам

Местные породы древесины, такие как сосна, ель, берёза и осина, часто применяются для изготовления ручек молотков в регионах с ограниченным доступом к импортным материалам. Они доступны, недороги и легко обрабатываются, однако имеют ряд технических ограничений по сравнению с промышленными породами.

Основной недостаток местной древесины – низкая плотность и меньшая прочность на изгиб и удар. Например, сосна и ель имеют плотность около 400–500 кг/м³ и модуль упругости порядка 8–10 ГПа, что значительно уступает ясню (плотность 700–750 кг/м³, модуль упругости 12–14 ГПа) или гикори. Это приводит к более быстрому износу ручек, их сколам и трещинам при интенсивных нагрузках.

Кроме того, местные виды часто хуже сопротивляются выкрашиванию и влаге. Берёза и осина, несмотря на высокую плотность (около 650 кг/м³), имеют низкую ударопрочность из-за структуры волокон и склонности к образованию внутренних дефектов. Это сокращает срок службы ручек молотков из этих пород.

Для повышения эксплуатационных характеристик местной древесины применяют термообработку и пропитку защитными составами, что улучшает стабильность и устойчивость к влаге, но увеличивает стоимость и сложность производства. Тем не менее, для бытового и малонагруженного инструмента использование местных пород оправдано.

Промышленные аналоги, такие как ясень, гикори и американский орех, проходят строгий отбор, сушку и обработку, обеспечивая однородность и высокие показатели прочности. Это гарантирует долговечность и безопасность инструмента в профессиональной среде.

Как обработка и пропитка древесины изменяет её свойства для молотка

Обработка и пропитка древесины существенно повышают прочность и долговечность ручки молотка, снижая риск растрескивания и деформаций. Важно использовать методы, которые не ухудшают упругость и не делают древесину хрупкой.

Основные виды обработки, влияющие на свойства ручки:

• Сушка древесины: Контролируемая сушка до влажности 8-12% уменьшает усадку и набухание, снижает вероятность деформаций и появления трещин при эксплуатации.
• Шлифовка и зачистка: Устраняет поверхностные дефекты, улучшает сцепление с пропиточными составами и предотвращает раннее истирание.
• Пропитка маслом (например, тунговым или льняным): Масляные пропитки глубоко проникают в структуру, увеличивая влагостойкость и устойчивость к грибкам. Масло сохраняет эластичность, не делая древесину жесткой.
• Восковые покрытия: Обеспечивают дополнительный водоотталкивающий слой и снижают трение, что продлевает срок службы ручки.
• Использование антисептиков: Защищают от гниения и биологического разрушения, особенно важно для ручек, которые могут храниться во влажных условиях.

Рекомендуемые пропиточные материалы должны соответствовать следующим критериям:

1. Высокая проникающая способность для равномерного распределения по волокнам.
2. Сохранение механических свойств древесины – не увеличивать жесткость чрезмерно.
3. Устойчивость к внешним воздействиям: влаге, перепадам температуры, микроорганизмам.

Пример: ручки из ясеня или бука после обработки тунговым маслом сохраняют ударопрочность и одновременно становятся устойчивее к влаге и истиранию. Непропитанная древесина быстро рассыхается и трескается, особенно при интенсивной эксплуатации.

Периодическая повторная пропитка маслом поддерживает защитные свойства, что существенно увеличивает срок службы ручки без необходимости замены.

Вопрос-ответ:

Какие характеристики древесины важны для прочной и долговечной ручки молотка?

Главными характеристиками являются твердость, упругость и плотность древесины. Твердость обеспечивает устойчивость к износу и повреждениям, упругость помогает гасить вибрации при ударе, а плотность влияет на вес и баланс инструмента. Например, ясень и гикори сочетают эти свойства, делая ручку прочной и комфортной в использовании.

Почему чаще всего для ручек молотков выбирают ясень, а не бук или дуб?

Ясень отличается хорошей прочностью при одновременной гибкости, что снижает риск трещин и поломок. Бук очень твердый, но менее упругий, из-за чего ручка может стать хрупкой при сильных ударах. Дуб тяжелее и иногда жестче, что влияет на комфорт работы и может увеличить усталость руки. Ясень обеспечивает оптимальное соотношение прочности и амортизации.

Как влияет влажность древесины на качество ручки молотка?

Влажность древесины критична для стабильности ручки. Слишком влажная древесина при высыхании может деформироваться и трескаться, что снижает прочность и срок службы. Слишком сухая – может быть хрупкой и ломкой. Оптимальная влажность для изготовления ручек — около 10-12%, что обеспечивает минимальные деформации и надежность при эксплуатации.

Можно ли использовать местные породы дерева для ручек молотков, или лучше покупать специальные сорта?

Местные породы могут подойти, если они обладают нужными свойствами — высокой плотностью и упругостью. Однако многие промышленные сорта, например ясень и гикори, проходят специальную селекцию и обработку для стабильного качества. Местная древесина иногда требует дополнительной сушки и пропитки, чтобы обеспечить долговечность и безопасность ручки.

Как обработка и пропитка древесины изменяют эксплуатационные свойства ручки молотка?

Обработка, включая шлифовку и пропитку маслами или лаками, повышает износостойкость и защищает древесину от влаги и грязи. Пропитка уменьшает впитывание воды, что предотвращает разбухание и растрескивание. Также она улучшает сцепление руки с ручкой, снижая скольжение. В результате ручка становится долговечнее и комфортнее при работе.
