С помощью какого прибора измеряется напряжение

Измерение электрического напряжения – ключевая операция в диагностике и контроле работы электрических и электронных систем. Правильно подобранный измерительный прибор позволяет не только выявить отклонения в работе оборудования, но и предотвратить выход его из строя. В бытовой практике, промышленности и лабораторных условиях применяются различные устройства, отличающиеся по принципу действия, точности и назначению.

Наиболее распространёнными приборами являются мультиметры, вольтметры и осциллографы. Мультиметры позволяют измерять не только напряжение, но и ток, сопротивление и другие параметры, что делает их универсальным инструментом для электромонтажных и ремонтных работ. Цифровые модели обеспечивают точность до 0,5% и часто оснащаются автоматическим выбором диапазонов.

Специализированные вольтметры применяются в случаях, когда требуется высокая точность измерения постоянного или переменного напряжения. Лабораторные модели способны фиксировать изменения в диапазоне от микровольт до сотен вольт с точностью до ±0,01%. Для динамического анализа применяются осциллографы, которые позволяют наблюдать форму сигнала в реальном времени, выявляя всплески, искажения и помехи.

Выбор конкретного прибора зависит от условий эксплуатации: для работы с низковольтными цепями достаточно бытового мультиметра, тогда как в высоковольтных системах используются промышленные вольтметры с повышенной изоляцией и защитой от перенапряжения. Важно учитывать категорию безопасности (CAT II, CAT III и т.д.) и допустимый диапазон измерений, чтобы исключить повреждение оборудования и риск для оператора.

Как выбрать вольтметр для домашнего использования

Для бытовых нужд чаще всего подходят цифровые вольтметры с диапазоном измерения от 0 до 600 В. Это покрывает стандартное напряжение в розетке (220–240 В) и позволяет контролировать состояние электросети при подключении бытовых приборов и осветительных систем.

Ключевые параметры при выборе:

• Диапазон измерения: минимум до 250 В для работы с бытовой сетью, желательно до 600 В для универсальности.
• Тип вольтметра: цифровой удобнее в использовании, обеспечивает более точные показания и лучше читается при слабом освещении.
• Погрешность измерения: не более ±1% для уверенного контроля напряжения.
• Категория безопасности (CAT): CAT II или CAT III – оптимально для работы в домашних условиях.
• Наличие защиты от перегрузки: важно для предотвращения выхода прибора из строя при скачках напряжения.
• Функция автоотключения: продлевает срок службы батареи при нерегулярном использовании.

Рекомендуется выбирать модели с крупным дисплеем и подсветкой, особенно если предполагается работа в плохо освещённых местах, например, в щитке. Полезным дополнением будет наличие функции автоматического выбора диапазона измерения (Auto Range), чтобы избежать ручной настройки перед каждым измерением.

Для начинающих пользователей разумно приобретать мультиметр с функцией измерения напряжения – это более универсальное устройство, пригодное не только для проверки сети, но и для диагностики аккумуляторов, батареек и других элементов.

Различия между аналоговыми и цифровыми вольтметрами

Аналоговые вольтметры используют стрелочную шкалу для отображения значения напряжения. Принцип их работы основан на отклонении подвижной катушки в магнитном поле, пропорциональном величине измеряемого напряжения. Это позволяет наблюдать плавные колебания напряжения в режиме реального времени, что полезно при настройке аналоговых схем и при диагностике нестабильных процессов.

Цифровые вольтметры преобразуют аналоговый сигнал в цифровой код с помощью АЦП (аналогово-цифрового преобразователя) и отображают результат на экране в числовом формате. Они обеспечивают более высокую точность измерений, часто с разрешением до 0,01 В и выше. Современные модели также оснащаются функциями автоматического выбора диапазона, индикацией перегрузки и интерфейсами для передачи данных.

Погрешность аналоговых приборов обычно составляет от ±1,5% до ±2,5% от полной шкалы, тогда как цифровые модели демонстрируют точность до ±0,1% и ниже. Кроме того, аналоговые устройства чувствительны к механическим воздействиям и требуют регулярной калибровки, в то время как цифровые стабильны и менее подвержены износу.

При выборе между этими типами следует учитывать характер задач. Для наблюдения за плавными изменениями и настройки аналоговых цепей подойдут стрелочные вольтметры. В ситуациях, где требуется высокая точность, повторяемость результатов и возможность цифровой обработки, предпочтительны цифровые модели.

Особенности мультиметров при измерении напряжения

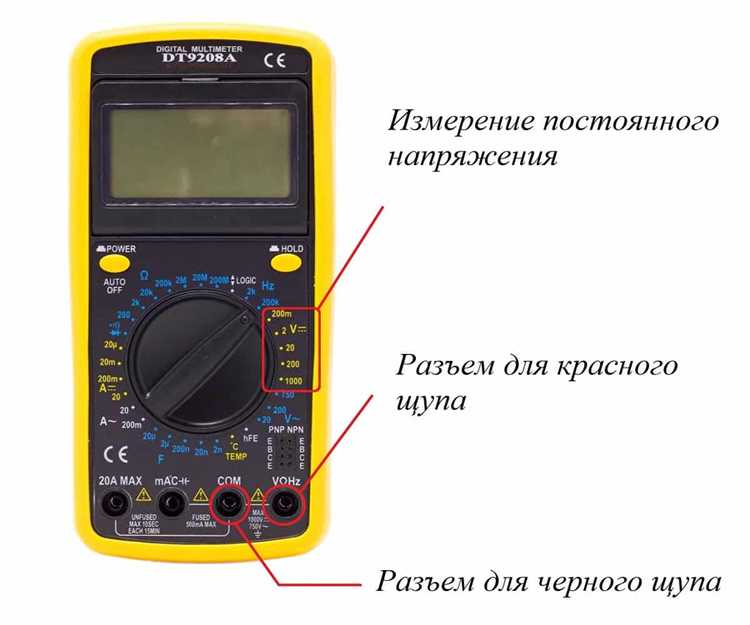

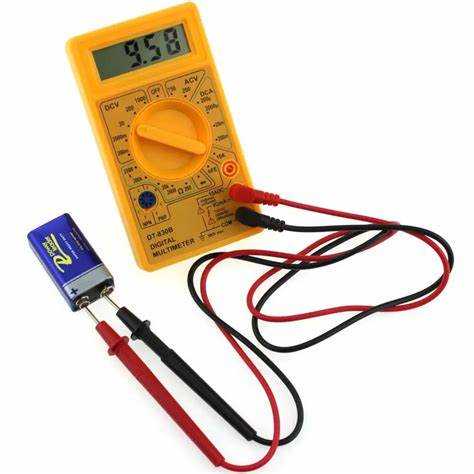

Мультиметры обеспечивают измерение постоянного (DC) и переменного (AC) напряжения в широком диапазоне. Для выбора режима измерения необходимо установить переключатель в соответствующее положение – V⎓ для постоянного и V~ для переменного напряжения. Использование неправильного режима может привести к искажённым данным или повреждению прибора.

Большинство цифровых мультиметров автоматически определяют диапазон измерения (автовыбор), но в моделях с ручным выбором следует заранее установить предполагаемый максимум напряжения. Например, при проверке бытовой сети (220 В) устанавливается диапазон не ниже 600 В. Это исключает перегрузку входных цепей.

Входное сопротивление мультиметра составляет в среднем 10 МОм, что позволяет минимизировать влияние на измеряемую цепь. Тем не менее, при работе с высокоомными источниками даже такое сопротивление может вносить ошибку – в таких случаях предпочтительнее использовать специализированные вольтметры с входным сопротивлением от 100 МОм и выше.

Не все мультиметры способны точно измерять нестандартные формы сигнала, например, напряжение с инверторов или импульсных блоков питания. Для таких случаев необходима модель с функцией True RMS, обеспечивающей корректную оценку среднеквадратичного значения переменного напряжения.

При проверке источников с низким напряжением (до 1 В) критична точность прибора. Желательно использовать мультиметр с разрешением не ниже 0,001 В и минимальной погрешностью (менее ±0,5%). Дешёвые модели могут иметь значительную ошибку на нижнем пределе шкалы.

Использование осциллографа для визуализации напряжения

При подключении осциллографа к исследуемой цепи используется щуп, рассчитанный на определённое входное сопротивление (обычно 10 МОм) и ёмкость. Важно обеспечить надёжное заземление и избежать петель, которые могут искажать сигнал.

• Для низковольтных цепей (до 50 В) можно применять щупы 1:1, но при напряжениях выше предпочтительнее щупы 10:1 для уменьшения нагрузки на цепь и предотвращения искажений.
• Частотный диапазон осциллографа должен соответствовать частоте исследуемого сигнала. Например, для анализа сигналов 10 МГц потребуется прибор с полосой пропускания не менее 50 МГц.
• Установка времени развёртки влияет на разрешение: для медленных процессов – миллисекунды/деление, для быстрых – наносекунды/деление.

Основные параметры, которые можно определить с помощью осциллографа:

1. Амплитуда и среднее значение сигнала.
2. Форма сигнала (синусоидальная, прямоугольная, пилообразная и др.).
3. Частота и период.
4. Наличие шумов, наводок или искажений.
5. Смещение уровня постоянного тока (DC-offset).

Для точной визуализации важно откалибровать щуп, настроить уровень запуска (trigger) и выбрать соответствующий режим синхронизации. В случае работы с многоканальными сигналами, желательно использовать двух- или четырёхканальный осциллограф для одновременного анализа нескольких цепей.

Цифровые модели позволяют сохранять осциллограммы, проводить математическую обработку и экспортировать данные для дальнейшего анализа. Это делает осциллограф незаменимым инструментом в лабораторной практике, ремонте электроники и при разработке схем.

Контроль сетевого напряжения с помощью розеточных индикаторов

Розеточные индикаторы напряжения предназначены для быстрой проверки уровня питающего напряжения в бытовых электросетях. Эти устройства подключаются непосредственно в стандартную розетку и визуально отображают текущее значение напряжения с помощью светодиодов или цифрового экрана.

Наиболее распространённые модели показывают диапазон напряжения в пределах от 160 до 250 В. При отклонении от нормы, например при понижении ниже 180 В или превышении 245 В, индикатор сигнализирует об этом изменением цвета подсветки или мигающими элементами. Такие устройства помогают обнаружить нестабильность в электросети до подключения чувствительной техники.

Для систематического контроля рекомендуется выбирать розеточные индикаторы с цифровой индикацией и возможностью отображения минимального и максимального зарегистрированного значения. Это позволяет отслеживать скачки напряжения в течение суток без необходимости постоянного наблюдения.

Некоторые модели дополнительно измеряют частоту сети (50 Гц), потребляемую мощность и уровень нагрузки. Это особенно полезно в домах с нестабильным электроснабжением, а также при использовании генераторов или инверторов. Устройства с расширенным функционалом стоят дороже, но обеспечивают более точный и полный контроль параметров электросети.

Перед покупкой необходимо убедиться, что устройство рассчитано на работу в диапазоне напряжений вашей электросети и имеет сертификацию по ГОСТ или другим действующим стандартам. Надёжность измерений зависит от качества компонентов, поэтому предпочтение следует отдавать продукции известных производителей.

Измерение постоянного и переменного напряжения: что учитывать

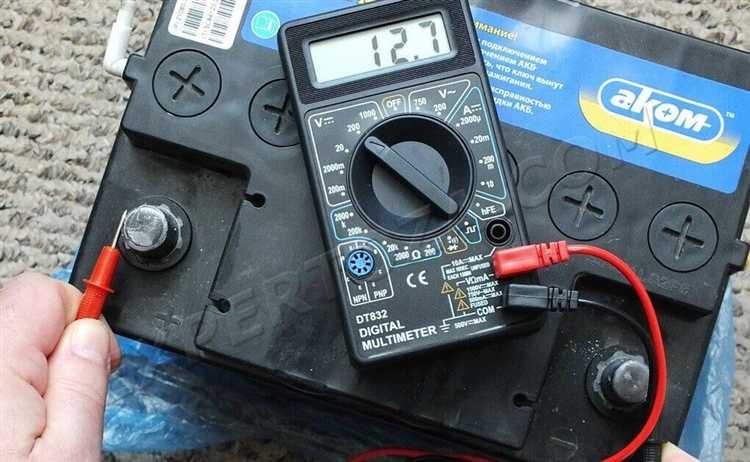

При измерении постоянного напряжения (DC) важно учитывать полярность подключаемых щупов, так как инверсия приводит к отрицательному значению на дисплее мультиметра. Измерительный прибор должен иметь соответствующий диапазон с запасом по максимальному значению напряжения для предотвращения повреждений. Для точных измерений следует избегать длинных и некачественных проводов, так как они могут создавать дополнительные падения напряжения.

При измерении переменного напряжения (AC) ключевым фактором является тип измеряемой формы сигнала. Многие цифровые мультиметры показывают эффективное значение (RMS) только для синусоидальных сигналов. Для искаженных или нестандартных форм сигнала требуется прибор с функцией True RMS. Частота измеряемого напряжения должна находиться в пределах диапазона прибора, иначе показания будут некорректными.

Для обоих типов напряжения важен правильный выбор диапазона измерения – превышение допустимого уровня может привести к выходу из строя прибора или повреждению цепи. Использование защитных средств, таких как предохранители и ограничители, повышает безопасность при работе с высокими напряжениями. Перед измерением следует убедиться в исправности щупов и отсутствии повреждений изоляции.

Дополнительно при измерениях переменного напряжения нужно учитывать фазовый сдвиг, если устройство применяется для анализа цепей с реактивными компонентами. В таком случае осциллограф или специализированные анализаторы формы сигнала обеспечивают более точную диагностику. Для минимизации погрешностей рекомендуется регулярно калибровать измерительные приборы и использовать сертифицированное оборудование.

Безопасность при работе с приборами измерения напряжения

Перед началом измерений необходимо убедиться в исправности прибора и его изоляции. Повреждённые кабели или щупы повышают риск короткого замыкания и удара электрическим током.

При работе с высоким напряжением рекомендуется использовать персональные средства защиты: диэлектрические перчатки и коврики, а также защитные очки.

Перед подключением прибора убедитесь, что выбран правильный диапазон измерения, соответствующий ожидаемому уровню напряжения, чтобы избежать выхода из строя устройства и обеспечить точность показаний.

Никогда не измеряйте напряжение в цепях с неисправной или отсутствующей заземляющей системой, так как это увеличивает риск поражения током.

Не прикасайтесь к оголённым проводам и клеммам во время измерения. Используйте только изолированные инструменты и держите руки за изоляцию щупов.

В случае работы с сетевым напряжением 220 В и выше соблюдайте порядок подключения: сначала подключайте общий (минусовой) щуп, затем фазовый, а при отключении – наоборот.

Измерительные приборы должны иметь соответствующие сертификаты безопасности и быть предназначены для работы с конкретными классами напряжений и категориями установки.

Не используйте приборы, если вы сомневаетесь в их работоспособности или квалификации для конкретной задачи, чтобы избежать аварийных ситуаций.

После завершения измерений отключайте прибор и убирайте щупы, не оставляя их подключёнными к электрической цепи.

Калибровка и проверка точности измерительных приборов

Калибровка вольтметров и мультиметров проводится с помощью эталонных источников напряжения с точно известными параметрами. Для проверки точности приборов используют калибраторы постоянного и переменного напряжения, обеспечивающие стабильность выходного сигнала с погрешностью не выше 0,01%.

Основная цель калибровки – определить систематическую ошибку измерения и при необходимости внести корректировки или настроить приборы в соответствии с эталонными значениями. Для цифровых приборов корректировка осуществляется программным путем, для аналоговых – с помощью регулировочных винтов или переключателей.

Частота проведения калибровки зависит от условий эксплуатации и класса точности прибора. Для приборов с классом точности 0,5 и выше рекомендуется проводить калибровку не реже одного раза в год, при работе в агрессивных или вибрационных условиях – чаще, вплоть до квартальной проверки.

Проверка точности включает следующие этапы:

• установка прибора в нормальные условия эксплуатации;
• подключение к эталонному источнику напряжения;
• проведение замеров на нескольких точках шкалы, включая минимальное, среднее и максимальное значения;
• сравнение полученных показаний с эталонными;
• анализ отклонений и оценка соответствия заявленному классу точности.

В таблице представлены примерные допустимые отклонения для приборов разных классов точности при измерении постоянного напряжения:

Регулярная калибровка снижает риск систематических ошибок и повышает надежность измерений в технических и производственных процессах. При выявлении отклонений, превышающих допустимые нормы, прибор подлежит ремонту или замене.

Вопрос-ответ:

Какие типы приборов применяются для измерения электрического напряжения и чем они отличаются?

Основные типы приборов для измерения напряжения — это аналоговые и цифровые вольтметры. Аналоговые показывают значение с помощью стрелки на шкале, что позволяет наблюдать динамику изменения напряжения в реальном времени. Цифровые вольтметры отображают числовое значение на дисплее, обеспечивая более высокую точность и удобство считывания. Кроме того, существуют специализированные приборы, такие как осциллографы, которые визуализируют форму сигнала напряжения и позволяют анализировать его параметры во времени.

Какие факторы влияют на точность измерения напряжения вольтметром?

Точность измерения зависит от класса точности прибора, стабильности его калибровки и условий эксплуатации. Значение погрешности увеличивается при использовании приборов с низким классом точности, при неправильном подключении или при воздействии внешних факторов — например, электромагнитных помех и вибраций. Также важна правильная установка пределов измерений и соблюдение рекомендаций производителя по эксплуатации.

Как правильно подключать вольтметр к цепи для измерения напряжения?

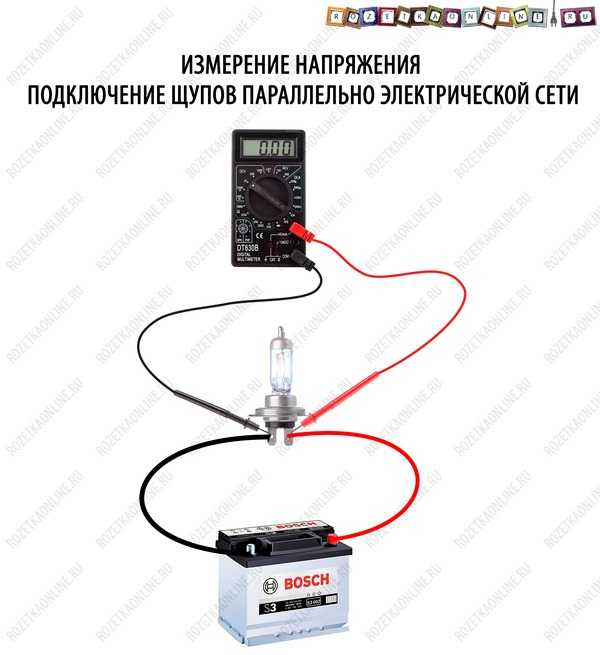

Вольтметр подключается параллельно к тому участку цепи, где необходимо измерить напряжение. При этом важно соблюдать полярность, если прибор предназначен для измерения постоянного напряжения. Для переменного напряжения полярность не имеет значения. Следует выбирать подходящий диапазон измерений, чтобы избежать повреждения прибора и получить корректные данные.

В чем преимущества использования мультиметра для измерения напряжения по сравнению с отдельным вольтметром?

Мультиметр объединяет в одном корпусе несколько функций — измерение напряжения, тока и сопротивления, что делает его универсальным инструментом для различных задач. Он обычно цифровой, обладает функцией автоопределения диапазона, что упрощает работу. Благодаря компактности и многофункциональности мультиметры удобны для быстрого диагностирования электрических цепей без необходимости использования нескольких отдельных приборов.

Какие меры безопасности необходимо соблюдать при измерении высокого напряжения?

При работе с высоким напряжением обязательно использовать изолированные и исправные приборы с соответствующим классом напряжения. Необходимо надевать защитные перчатки и соблюдать дистанцию от оголённых проводников. Перед началом измерения важно проверить исправность кабелей и соединений, а также следить за тем, чтобы прибор и руки оператора не были влажными. Запрещается выполнять измерения в условиях повышенной влажности или при наличии механических повреждений на оборудовании.

Какие виды приборов применяются для измерения электрического напряжения и чем они отличаются?

Для измерения напряжения используются различные приборы, среди которых наиболее распространены вольтметры, мультиметры и осциллографы. Вольтметры бывают аналоговые и цифровые: первые отображают результат на шкале с указателем, что удобно для наблюдения за изменениями напряжения, а вторые показывают точное числовое значение, что упрощает считывание данных. Мультиметры совмещают функции измерения напряжения, тока и сопротивления, что делает их универсальными для диагностики электрических цепей. Осциллографы позволяют визуализировать форму сигнала и измерять напряжение переменного тока с высокой точностью, что важно при анализе сложных электрических процессов. Каждый прибор выбирается в зависимости от требований к точности, удобству и характеру измеряемого сигнала.
