Селективные дифференциальные автоматы предназначены для обеспечения избирательного отключения участка цепи при возникновении утечки тока или короткого замыкания. Это позволяет избежать полного отключения электроустановки и сохранить питание на других участках сети. В отличие от обычных дифавтоматов, которые реагируют на любые дифференциальные токи в пределах своего номинала, селективные устройства имеют временную задержку срабатывания, обеспечивая приоритет нижестоящим уровням защиты.
Одним из ключевых отличий является параметр времени отключения. У селективных моделей он составляет не менее 0,13–0,5 секунды, что даёт возможность нижестоящему аппарату сработать первым. Это особенно важно в многоуровневых системах, где используются несколько уровней защиты от утечки тока. Для идентификации селективных устройств используется маркировка S или Selective на корпусе.
При проектировании электросетей в жилых и коммерческих объектах рекомендуется использовать селективные дифавтоматы в качестве вводных или распределительных устройств. Их применение снижает риск полного обесточивания объекта при аварии в одном из контуров. Обычные дифавтоматы целесообразно применять на конечных группах, где селективность не требуется, а главное – быстрое реагирование на утечку.
Использование селективных аппаратов особенно оправдано при установке устройств с высокой критичностью к электроснабжению, таких как системы видеонаблюдения, охранно-пожарная сигнализация и сервера. Неправильно подобранный тип дифавтомата может привести к ложным срабатываниям, увеличению времени восстановления и нарушениям в работе электрооборудования.
Принцип действия селективного и обычного дифавтомата
Обычный дифавтомат реагирует на утечку тока и превышение тока нагрузки одновременно. При возникновении дифференциального тока, превышающего заданный порог, происходит мгновенное отключение цепи. Это срабатывание носит инстантный характер, без учёта времени иерархии защитных устройств, что может привести к отключению всей линии даже при локальной неисправности.
Селективный дифавтомат оснащён встроенной временной задержкой на срабатывание, обеспечивающей селективность – способность пропускать кратковременные утечки или дать возможность нижестоящим устройствам сработать первыми. Такая задержка составляет, как правило, от 0,1 до 0,5 секунд в зависимости от класса (S или G). Это предотвращает каскадное отключение всей системы при локальной аварии.
В цепях с несколькими уровнями защиты использование селективных устройств – обязательное требование для обеспечения отказоустойчивости. Например, если в распределительном щите установлены обычные и селективные дифавтоматы, последний должен находиться выше по иерархии, чтобы не блокировать работу нижестоящих автоматов. Нарушение этой логики приведёт к ненужному обесточиванию всего контура.
Для корректного подбора селективного дифавтомата необходимо учитывать параметры утечки и временные характеристики: он должен иметь не только большую уставку тока отключения, но и заведомо более длинное время срабатывания. Это особенно критично для цепей с чувствительной нагрузкой или несколькими подуровнями распределения.
Влияние времени срабатывания на координацию защиты
Время срабатывания дифференциального автомата непосредственно влияет на селективность защитной системы. У обычных дифавтоматов этот параметр минимален: при обнаружении тока утечки устройство мгновенно отключает цепь, не учитывая положение в иерархии электросети. Это может привести к отключению питания сразу на нескольких участках, включая те, которые не подверглись воздействию аварийного режима.
Селективные дифавтоматы (обозначаются индексом «S») имеют увеличенное время отключения – до 0,5 секунды при токах утечки 100–300 мА. Это даёт возможность устройствам, установленным ближе к источнику повреждения, сработать первыми. Такой подход обеспечивает ступенчатую защиту: локальная авария устраняется без обесточивания всей группы потребителей.
Для правильной координации необходимо учитывать не только номинал и тип автомата, но и его временные характеристики. Например, при установке селективного устройства на вводе и обычных – на группах, удаётся достичь точной селективности при типовых уровнях тока утечки. Это особенно критично в объектах с распределённой нагрузкой: офисах, коттеджах, небольших производственных помещениях.
Рекомендуется проводить проверку координации с помощью селективных графиков и времятоковых характеристик, особенно при использовании нескольких уровней защитных устройств. Ошибка в выборе времени срабатывания может привести либо к отсутствию отключения при аварии, либо к ненужному отключению всей линии, что снижает надёжность электроснабжения.
Маркировка и обозначения селективных моделей

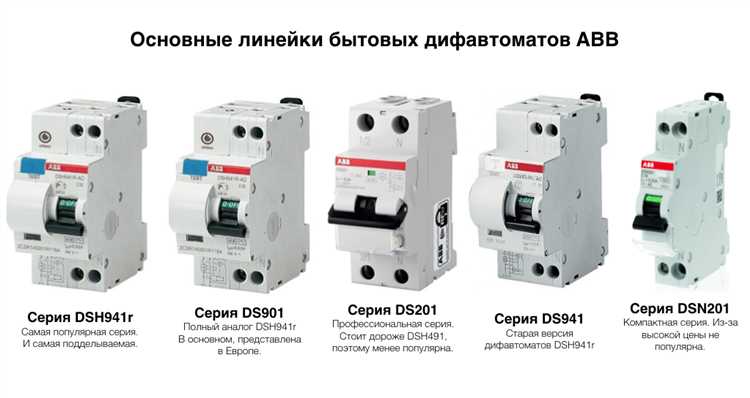

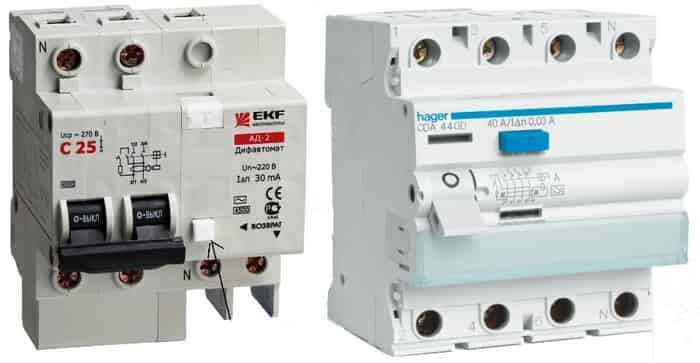

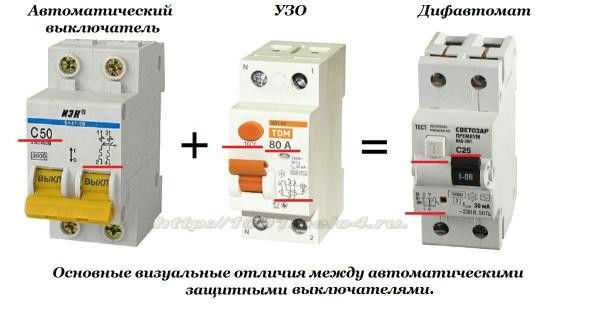

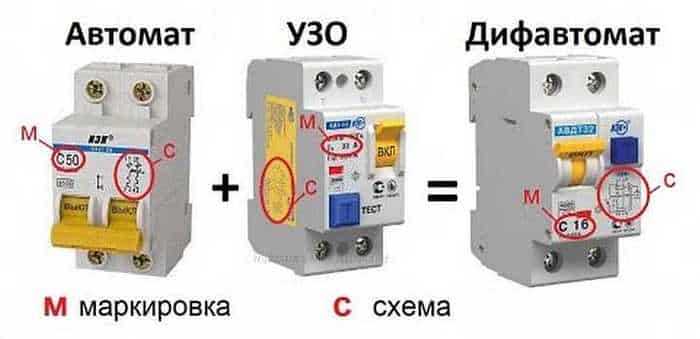

Селективные дифавтоматы отличаются от обычных наличием дополнительных обозначений на корпусе, позволяющих точно идентифицировать их функциональные особенности. Производители применяют стандартизированные буквенно-цифровые коды, указывающие на возможность временной селективности и задержки срабатывания.
- Буква S в маркировке указывает на селективность. Она может быть частью кода, например: DFS 4 S, AD12S, DS943S.
- Обозначение Time Delay или Delayed на английском языке может присутствовать в сопроводительной документации или на корпусе. Оно означает наличие выдержки времени для обеспечения координации с нижестоящими устройствами.
- Цифровая маркировка может включать информацию о временной характеристике, например, 200 ms или 500 ms – это номинальная задержка отключения при дифференциальном токе.
Также стоит обращать внимание на стандарт, которому соответствует устройство. Селективные модели, как правило, соответствуют требованиям IEC/EN 61008-2-1 или IEC/EN 62423, в зависимости от технологии (электромеханическая или электронная). Эта информация указывается либо на корпусе, либо в техническом паспорте.
Для точного выбора рекомендуется:
- Искать наличие буквы S в названии модели или рядом с серийным номером.
- Проверять указание времени срабатывания в мс, если оно явно указано.
- Сравнивать стандарты соответствия – у селективных моделей они расширены.
Нельзя ориентироваться исключительно на внешний вид – идентичный корпус может скрывать разные характеристики. При проектировании селективной защиты важно сверяться с техническими листами и каталогами производителя.

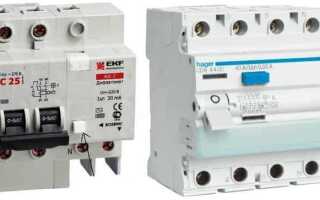

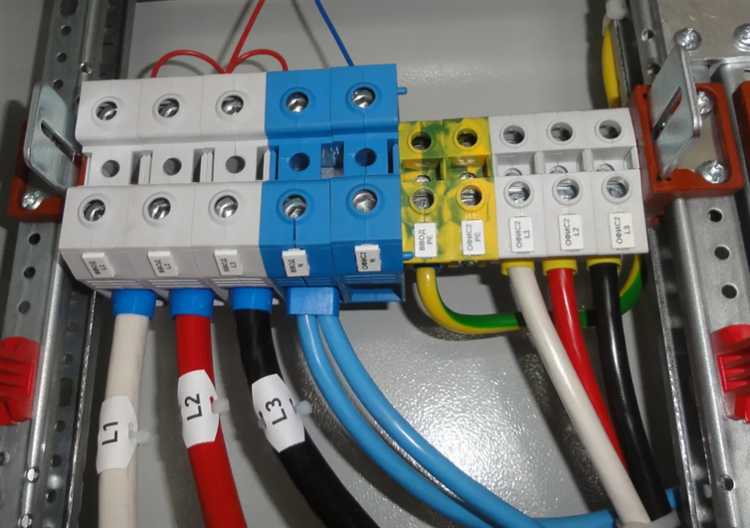

Подбор селективного устройства для вводного щита
Для вводного щита оптимально использовать селективный дифавтомат класса S с номинальным током не ниже суммарной мощности всех потребителей линии, защищаемой данным устройством. При расчёте учитываются максимальные токовые нагрузки, а также кратковременные пусковые токи оборудования, особенно для промышленных и коммерческих объектов.
Номинальный ток селективного дифавтомата подбирается с запасом 20–30% от расчетной нагрузки. Например, при расчетной нагрузке 63 А следует выбирать устройство на 80 А. Это позволяет исключить ложные срабатывания при кратковременных перегрузках и обеспечить корректную работу при длительной эксплуатации на пределе допустимых токов.
Для обеспечения координации с нижестоящими устройствами дифференциальной защиты требуется выдержка времени срабатывания не менее 100–130 мс. Устройства без селективности (обычные УЗО или дифавтоматы) на вторичных линиях должны иметь меньшее время отключения – до 30 мс. Такое распределение временных характеристик предотвращает одновременное отключение нескольких ступеней защиты при аварии.
Чувствительность по току утечки у вводного селективного дифавтомата, как правило, составляет 300 мА. Это исключает его реакцию на незначительные утечки внутри бытовых цепей, которые контролируются более чувствительными устройствами на 30 мА, установленными после него. Применение 100 мА возможно в условиях более высокой электрической безопасности, но требует анализа утечек по сети.
Тип срабатывания – не менее типа A, а при наличии оборудования с частотными преобразователями, ИБП и импульсными блоками питания – рекомендуется использовать тип B или F. Это обеспечит обнаружение не только переменных, но и пульсирующих и постоянных токов утечки, характерных для современного оборудования.
Устанавливать селективный дифавтомат целесообразно на вводе в распределительный щит с трёхфазным питанием, особенно в зданиях с несколькими этажами или группами нагрузки. В однофазных сетях достаточно одного вводного селективного устройства с соответствующими характеристиками.
Работа селективного дифавтомата при многоуровневой защите
Селективные дифавтоматы критически важны при построении многоуровневой системы защиты, где требуется четкое разграничение зон отключения. Их ключевая особенность – задержка срабатывания при утечках тока, которая обеспечивает приоритет срабатывания нижестоящих устройств в иерархии.

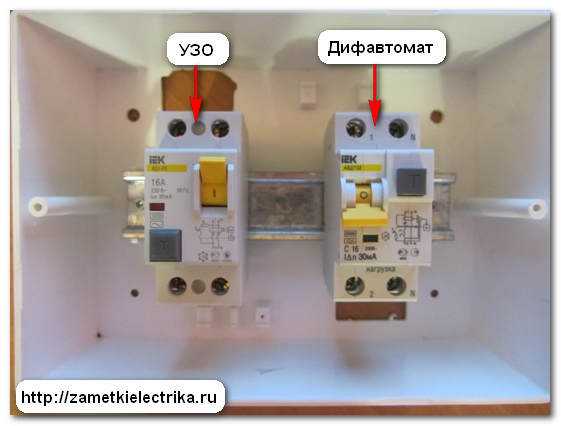

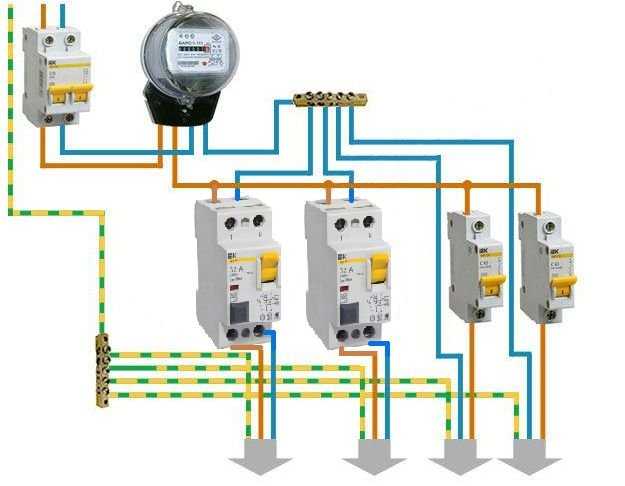

В типичной схеме, где на вводе установлен селективный дифавтомат, а на отходящих линиях – обычные, при возникновении замыкания на землю или утечки в одной из ветвей, отключается только ближайший к повреждённому участку аппарат. Благодаря выдержке времени, селективный аппарат на вводе не реагирует немедленно, что предотвращает отключение всей сети.
Например, при утечке тока 100 мА в цепи, защищённой обычным дифавтоматом на 30 мА, сначала сработает нижестоящий аппарат. Селективный дифавтомат на 300 мА с выдержкой времени 0,2–0,5 с останется в рабочем состоянии, если ток утечки не превысит его номинал.
Для правильной работы системы важно соблюдение принципа координации по току и времени: номинал тока утечки вводного устройства должен быть как минимум в 3 раза выше, чем у отходящих, а его временная характеристика – выдержанной. Использование устройств с маркировкой S (selective) или G (graded) позволяет добиться необходимой селективности в цепях с высоким уровнем ответственности.
При проектировании защиты распределительных щитов рекомендуется учитывать: наличие нелинейных нагрузок, тип УЗО по чувствительности к форме тока (AC, A, B), а также длину и структуру питающих линий. Это снижает риск ложных срабатываний и повышает надёжность всей системы электроснабжения.
Стоимость и целесообразность применения селективных моделей
Селективные дифавтоматы стоят в среднем на 30–50% дороже обычных моделей при схожих технических характеристиках по току и чувствительности. Например, цена селективного устройства на 63 А может достигать 7 000–9 000 рублей, тогда как аналогичный обычный дифавтомат обойдётся в 4 500–6 000 рублей.
Основная экономия достигается за счёт предотвращения ложных отключений и снижения времени простоя электрооборудования в промышленных и коммерческих объектах. В жилых помещениях применение селективных дифавтоматов целесообразно только при сложных схемах электроснабжения с многоуровневой защитой.
Использование селективных устройств оправдано при распределённых системах с большим количеством параллельных цепей и наличием вводного дифавтомата, где важно обеспечить точечное отключение повреждённого участка без остановки всего объекта.
Рекомендовано выбирать селективные дифавтоматы для объектов с критическими нагрузками, где простои ведут к значительным финансовым потерям или опасным ситуациям. В простых бытовых условиях инвестиции в селективность часто не окупаются.
Выбор селективного дифавтомата должен основываться на анализе конкретных задач и схемы распределения электропитания с обязательным учётом параметров координации защиты и времени срабатывания. Без грамотного проектирования дополнительные затраты не приведут к ожидаемому повышению надёжности.
Вопрос-ответ:
В чем основное отличие селективного дифавтомата от обычного с точки зрения времени срабатывания?
Селективный дифавтомат настроен так, чтобы срабатывать с задержкой, что позволяет ему не отключаться при кратковременных авариях на нижестоящих участках сети. Обычный дифавтомат срабатывает практически мгновенно при возникновении утечки тока, что подходит для простой защиты, но может привести к отключению всей линии без учета приоритетов. Такая задержка у селективного устройства позволяет обеспечить последовательное отключение, начиная с ближнего к аварии оборудования.
Какие преимущества дает использование селективного дифавтомата в распределительных щитах?
В распределительных щитах с большим количеством ответвлений селективные дифавтоматы обеспечивают точечную защиту конкретных зон, не отключая всю систему при локальных проблемах. Это повышает надежность электроснабжения и минимизирует время простоя оборудования. Благодаря селективности снижается риск ложных отключений и упрощается поиск неисправных участков.
Как происходит настройка селективного дифавтомата для работы в многоуровневой защите?
Настройка основывается на установке задержки времени срабатывания, превышающей время срабатывания нижестоящих устройств. Кроме того, важно подобрать параметры токовой защиты и чувствительности, чтобы исключить ложные срабатывания. Для точной координации иногда используют информацию от производителя или результаты испытаний, чтобы гарантировать, что селективный дифавтомат отключит питание только при серьезных авариях, пропуская мелкие срабатывания других устройств.
Почему селективные дифавтоматы стоят дороже обычных, и когда их применение оправдано?
Стоимость селективных дифавтоматов выше из-за более сложной конструкции и функций настройки времени срабатывания. Их использование оправдано в сложных электрических системах с многоуровневой защитой, где важно избежать отключения большого участка сети при локальных неисправностях. В бытовых или простых системах экономически выгоднее применять обычные дифавтоматы, тогда как в промышленных и коммерческих установках селективность снижает риск длительных простоев.
Как понять, что выбран селективный дифавтомат, а не обычный, при покупке?
Селективные дифавтоматы обычно маркируются дополнительными обозначениями, например, буквой «S» или словом «Selective» на корпусе. В технических характеристиках указываются параметры задержки времени срабатывания и диапазон регулировок. Также у таких устройств часто есть инструкции по настройке времени и рекомендованные схемы применения для многоуровневой защиты. Обычные дифавтоматы имеют минимальное время срабатывания и более простую маркировку.
В чем ключевое отличие селективного дифавтомата от обычного в работе с защитой электрических цепей?
Селективный дифавтомат настроен так, чтобы реагировать с задержкой при возникновении утечки тока, что позволяет избежать ложных срабатываний на менее значимых уровнях цепи. Это обеспечивает последовательную работу нескольких устройств защиты — сначала срабатывает обычный дифавтомат на локальном участке, а при его неисправности или более серьезных повреждениях реагирует селективный, установленный выше по уровню. Обычный дифавтомат отключает питание мгновенно при обнаружении утечки, без возможности выбора, что может привести к отключению большей части системы из-за одного локального сбоя.
Какие параметры нужно учитывать при выборе селективного дифавтомата для вводного щита?
При подборе селективного дифавтомата необходимо обратить внимание на время срабатывания — оно должно быть больше, чем у последовательно подключенных обычных устройств на ответвлениях, чтобы обеспечить координацию защиты. Кроме того, важна номинальная токовая нагрузка и чувствительность по току утечки, соответствующие проектным требованиям объекта. Также учитываются тип нагрузки и условия эксплуатации, чтобы устройство корректно сработало при реальных аварийных ситуациях и не вызывало нежелательных отключений.
