Сервоусилитель руля представляет собой систему, предназначенную для снижения усилий, которые водитель прилагает к рулевому колесу при управлении автомобилем. Эта система особенно важна при выполнении манёвров на малых скоростях, таких как парковка или поворот на узкой дороге. В зависимости от конструкции, сервоусилитель может быть гидравлическим, электрическим или электромеханическим, что напрямую влияет на его характеристики и обслуживание.
Гидравлический сервоусилитель (ГУР) использует давление рабочей жидкости, создаваемое насосом, приводимым в движение двигателем. Давление передаётся к поршню в рулевом механизме, помогая поворачивать колёса. При этом ключевыми элементами являются насос, бачок с жидкостью, распределительный клапан и гидроцилиндр. Недостаток – постоянная работа насоса, даже когда в усилении нет необходимости, что снижает КПД.
Электрический усилитель (ЭУР) работает за счёт электродвигателя, управляемого электронным блоком. Его преимущество – работа только при необходимости, адаптация под скорость движения и отсутствие гидравлики, упрощающей обслуживание. ЭУР чаще всего интегрирован в рулевую колонку или на рулевой рейке, в зависимости от модели автомобиля. Этот тип усилителя стал стандартом в большинстве современных легковых автомобилей благодаря высокой энергоэффективности и возможностям точной настройки.
Понимание принципа работы сервоусилителя необходимо для правильного выбора автомобиля, своевременного обслуживания и диагностики неисправностей. При посторонних звуках, ухудшении отклика рулевого управления или утечке жидкости требуется оперативная проверка соответствующих компонентов. Замена жидкости ГУР каждые 40–60 тыс. км и регулярная диагностика системы ЭУР помогают продлить срок службы узла и обеспечить надёжное рулевое управление в любых условиях.
Для чего нужен сервоусилитель в системе рулевого управления
Сервоусилитель рулевого управления обеспечивает снижение усилия, необходимого для поворота рулевого колеса, особенно при низкой скорости движения или во время парковки. Его основная функция – компенсировать сопротивление, создаваемое массой автомобиля, сцеплением шин с дорогой и инерцией системы подвески.
Применение сервоусилителя особенно критично в следующих условиях:
- при движении на малой скорости, когда колесам требуется наибольшее усилие для поворота;
- при маневрировании на узких участках и в ограниченном пространстве;
- при езде с полной нагрузкой, когда возрастает давление на переднюю ось;
- в условиях бездорожья или по неровной поверхности, где рулевое управление подвержено внешним ударам и вибрациям.
Современные системы сервоусиления также выполняют корректирующую роль, повышая точность управления за счёт динамической подстройки усилия в зависимости от скорости и угла поворота колес. Это особенно важно на высоких скоростях, где требуется более жёсткая обратная связь для сохранения курсовой устойчивости.
Для водителя наличие сервоусилителя снижает утомляемость, повышает контроль над автомобилем и уменьшает риск ошибок при управлении. Это особенно важно при длительных поездках и в условиях городской загруженности.

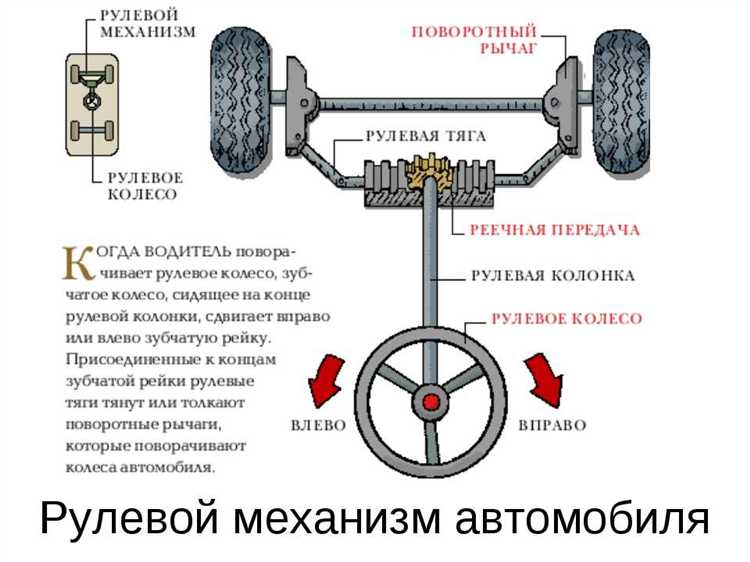

Как передаётся усилие от водителя к колёсам с участием усилителя

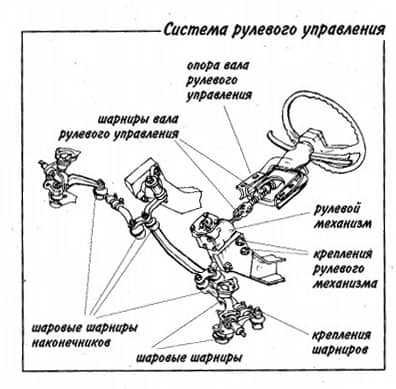

При вращении рулевого колеса водитель создаёт механическое усилие, которое через рулевой вал передаётся на рулевой механизм. В системе с сервоусилителем к этому усилию добавляется дополнительная энергия – гидравлическая или электрическая – позволяющая снизить нагрузку на водителя и повысить точность управления.
В гидроусилителе крутящий момент от рулевого вала поступает на распределительный механизм, где регулируется подача жидкости в цилиндр. В зависимости от направления поворота создаётся давление в одной из полостей, перемещающее поршень, связанный с тягами. Таким образом, часть работы по перемещению колёс берёт на себя гидравлический привод.

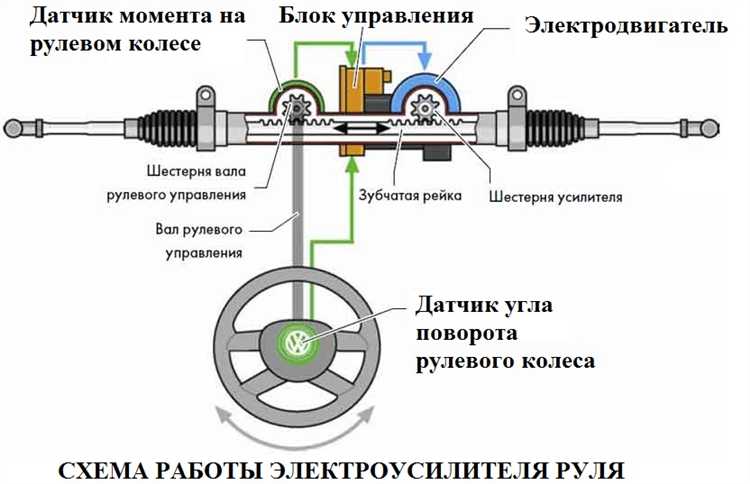

В электроусилителе датчики фиксируют угол и скорость вращения рулевого колеса. Сигналы передаются на управляющий модуль, который активирует электродвигатель, подсоединённый к рулевой рейке или колонке. Момент, создаваемый мотором, компенсирует сопротивление, возникающее при повороте колёс, и оптимизирует усилие в зависимости от скорости движения.
Во всех типах усилителей сохраняется жёсткая связь между рулевым колесом и колёсами автомобиля, что обеспечивает прямой отклик на действия водителя. Усилитель не заменяет усилие водителя, а дополняет его в необходимых пропорциях, повышая управляемость и снижая утомляемость при маневрировании.
Чем отличается гидравлический, электрический и электро-гидравлический усилитель
Электрический усилитель работает за счёт электродвигателя, установленного либо на рулевой колонке, либо на рейке. Управление осуществляется через блок ECU, который учитывает скорость автомобиля, угол поворота и другие параметры. Этот тип усилителя не зависит от работы двигателя и включается только при необходимости, что позволяет снизить расход топлива и упростить конструкцию. При отказе электроники усиление полностью пропадает, что следует учитывать при выборе системы для критичных условий эксплуатации.
Электро-гидравлический усилитель объединяет гидравлический механизм с электрическим приводом насоса. Вместо ременного привода используется электрический мотор, управляемый блоком управления. Такая схема устраняет постоянную нагрузку на двигатель и обеспечивает адаптивную работу усилителя в зависимости от условий движения. Электро-гидравлические системы часто применяются в коммерческом транспорте и автомобилях с высокой массой, где важны как надёжность гидравлики, так и гибкость электронной регулировки.
При выборе между типами усилителей следует учитывать назначение автомобиля, климатические условия, ожидаемую надёжность и доступность сервисного обслуживания. Электрические системы выигрывают по энергоэффективности и точности, но требуют качественного электропитания и диагностики. Гидравлика проста в ремонте, но требует регулярного контроля уровня и состояния жидкости.
Какие элементы входят в состав сервоусилителя и как они взаимодействуют

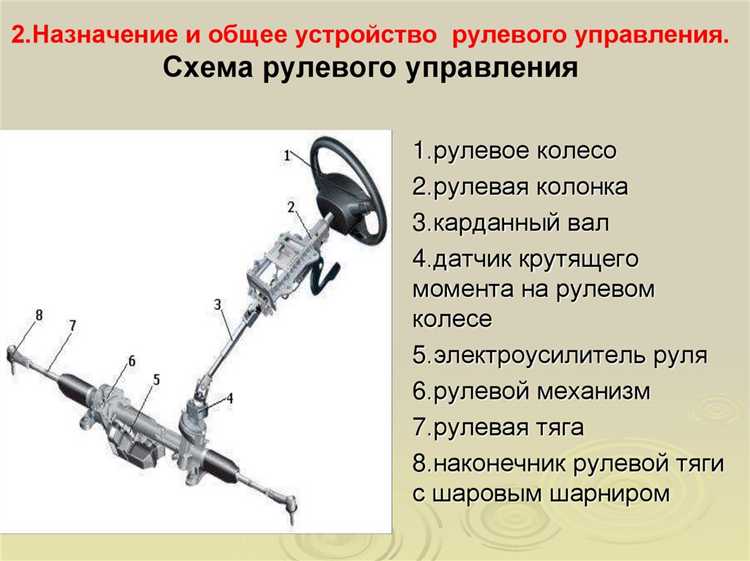

Состав сервоусилителя зависит от его типа, но в каждом случае включает базовые функциональные узлы: механизм управления, приводной элемент и исполнительное устройство. Рассмотрим эти элементы на примере гидравлической и электрической систем.
В гидравлическом усилителе ключевыми компонентами являются насос высокого давления, гидрораспределитель, силовой цилиндр, бачок с рабочей жидкостью и трубопроводы. Насос (обычно шестерёнчатый или лопастной) приводится в действие от коленчатого вала двигателя и создаёт давление в системе. Гидрораспределитель регулирует направление потока жидкости в зависимости от угла поворота рулевого колеса, передавая усилие к поршню цилиндра, который физически смещает рулевую рейку.
В электрическом усилителе основными элементами являются электродвигатель, блок управления (ЭБУ), датчики момента и угла поворота руля, а также передаточный редуктор. Датчики фиксируют действия водителя, передавая сигналы в ЭБУ. Блок управления рассчитывает необходимую величину поддержки и активирует электродвигатель. Тот, в свою очередь, через редуктор оказывает дополнительное усилие на рулевой механизм.
В электро-гидравлических системах сочетаются элементы обоих типов. Насос приводится в действие не ремнём от двигателя, а электрическим мотором, благодаря чему система может работать при выключенном ДВС. Управление давлением и направлением потока по-прежнему осуществляется через гидрораспределитель, что обеспечивает точную дозировку усилия на рейку.
Эффективность работы сервоусилителя напрямую зависит от согласованного взаимодействия всех компонентов: точности сигналов с датчиков, стабильности давления в гидравлике, корректности алгоритмов управления и состояния механических узлов. Рекомендуется регулярно проверять уровень и чистоту жидкости (для гидравлических систем), исправность соединений и программного обеспечения (для электрических и EHPS-систем).
Что происходит внутри усилителя при повороте рулевого колеса
При повороте рулевого колеса водитель передаёт усилие на рулевой вал, который соединён с распределительным механизмом сервоусилителя. В зависимости от типа усилителя – гидравлического, электрического или электро-гидравлического – дальнейшие процессы различаются, но все они направлены на уменьшение сопротивления повороту колёс.
В гидравлическом усилителе момент на рулевом валу приводит к смещению золотника внутри распределителя. Это смещение направляет поток рабочей жидкости под давлением от насоса в одну из полостей силового цилиндра. Жидкость перемещает поршень, связанный с рулевыми тягами, в нужную сторону. Противоположная полость соединяется с обратной магистралью и освобождается от жидкости. Когда рулевое колесо возвращается в нейтральное положение, золотник центрируется, и поток жидкости уравновешивается, прекращая усиление.
В электрическом усилителе момент на рулевом валу фиксируется датчиком крутящего момента, встроенным в рулевой механизм. Сигнал поступает в электронный блок управления, который рассчитывает необходимое усилие и активирует электродвигатель. Двигатель напрямую или через редуктор передаёт момент на рулевой механизм, помогая водителю повернуть колёса. Работа системы постоянно корректируется с учётом скорости автомобиля и угла поворота.
В электро-гидравлическом варианте насос с электроприводом создаёт давление в гидросистеме по команде электронного блока. Распределение потока и управление давлением происходят аналогично классическому гидроусилителю, но без привязки к оборотам двигателя. Это снижает потери энергии и позволяет точнее дозировать усилие.
Во всех типах усилителей критично важна синхронность взаимодействия между сенсорами, управляющими элементами и исполнительными узлами. Малейшее запаздывание или некорректный сигнал приводят к снижению точности управления, особенно на высокой скорости. Поэтому система всегда включает механическую связь между рулевым колесом и колёсами, обеспечивая управление даже при отказе усилителя.
Как изменения в скорости и нагрузке влияют на работу усилителя
Работа сервоусилителя руля напрямую зависит от скорости движения автомобиля и величины нагрузки на рулевое управление. Эти параметры определяют степень помощи, которую усилитель оказывает водителю.
При низкой скорости, например при маневрировании на парковке, требуется максимальное облегчение усилия на руле. В этом режиме:
- Усилитель создает большую поддержку, уменьшая физическую нагрузку на водителя;
- Гидравлический или электрический сервопривод увеличивает давление или ток для более мощного воздействия;
- Это позволяет повороту колеса проходить с минимальными усилиями, что повышает комфорт и точность управления.
При увеличении скорости автомобиля усилие на руле должно возрастать для обеспечения устойчивости и безопасности:
- Сервоусилитель автоматически снижает степень помощи (например, в системах с переменной поддержкой);
- Снижение помощи предотвращает чрезмерно «лёгкий» руль, который может привести к потере контроля;
- В электрических системах это достигается за счет изменения сигнала от датчиков скорости или нагрузки;
- Гидравлические системы могут регулировать давление в зависимости от оборотов насоса или специальных клапанов.
Нагрузка на усилитель меняется при разных условиях, таких как дорожное покрытие, угол поворота или сопротивление шин:
- При повышенной нагрузке усилие со стороны усилителя увеличивается для компенсации сопротивления;
- В случае перегрузки системы включаются защитные механизмы, предотвращающие поломку;
- Некоторые усилители оборудованы датчиками крутящего момента, которые динамически регулируют мощность;
- Правильное соотношение между нагрузкой и помощью повышает долговечность системы и безопасность движения.
Для оптимальной работы рекомендуется регулярная диагностика и обслуживание усилителя, учитывая условия эксплуатации:
- Проверка уровня жидкости в гидросистемах;
- Тестирование датчиков и электроники в электрических усилителях;
- Контроль состояния ремней и насосов;
- Калибровка систем с переменной поддержкой при необходимости.
Какие неисправности характерны для разных типов усилителей руля
Гидравлические усилители руля подвержены утечкам рабочей жидкости из-за износа уплотнителей и повреждений магистралей. Это приводит к снижению давления и ухудшению усилия на руле. Часто возникает шум при работе насоса из-за загрязнения или износа крыльчатки. Повреждения гидроцилиндра вызывают нестабильность усилия и рывки в рулевом управлении. Рекомендуется проверять уровень и качество масла, а также состояние шлангов и уплотнений.
Электрические усилители руля страдают от сбоев в работе электронных блоков управления и датчиков угла поворота. Коррозия контактов и износ щёток двигателя приводят к снижению мощности усиления или полному отключению. Перегрев электродвигателя вызван неправильной работой системы охлаждения или чрезмерной нагрузкой. Диагностика должна включать проверку электрической цепи, состояние разъёмов и обновление программного обеспечения блока управления.
Электро-гидравлические усилители совмещают типичные дефекты обеих систем. Часты поломки электрической части – отказ датчиков или контроллеров, а также гидравлические утечки и загрязнение масла. Неисправности приводят к потере плавности и точности управления. Обязательно контролировать уровень и состояние жидкости, а также целостность проводки и работоспособность электронных компонентов.
Вопрос-ответ:
Для чего нужен сервоусилитель руля в автомобиле?
Сервоусилитель руля уменьшает усилие, которое водитель прикладывает к рулевому колесу, облегчая управление автомобилем, особенно на низких скоростях и при маневрировании. Он помогает сделать руление более плавным и точным, снижая усталость водителя и улучшая безопасность в движении.
Как работает гидравлический сервоусилитель руля?
Гидравлический усилитель использует давление жидкости, создаваемое насосом, приводимым от двигателя. Это давление передается через трубки к специальному цилиндру, который помогает вращать рулевой механизм. Когда водитель поворачивает руль, клапан регулирует подачу жидкости, усиливая усилие и облегчая поворот колес.
Какие основные отличия электрического сервоусилителя от гидравлического?
Электрический сервоусилитель использует электромотор для создания дополнительного усилия на рулевом механизме, вместо гидравлического давления. Он не требует жидкостной системы, что уменьшает вес и повышает экономичность автомобиля. Кроме того, электрический усилитель легче адаптируется к разным условиям движения за счет электронной системы управления.
Какие признаки указывают на неисправность сервоусилителя руля?
Если усилие на руле резко увеличилось, рулевое колесо стало тяжелее поворачивать, появились посторонние шумы или вибрации при рулении, это может свидетельствовать о проблемах в сервоусилителе. Также возможны подтекания жидкости (для гидравлических систем) или срабатывание аварийных сигналов в случае с электронным усилителем. В таких ситуациях стоит провести диагностику и при необходимости ремонт.
