Силумин что это за материал для смесителя

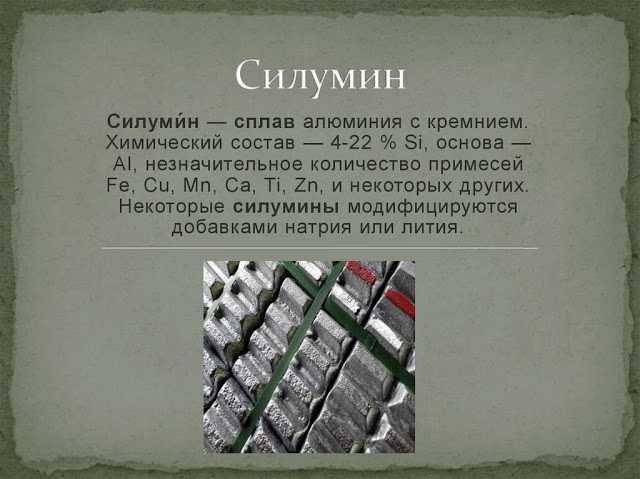

Силумин представляет собой алюминиево-кремниевый сплав с содержанием кремния от 9 до 13%. Его химический состав обеспечивает высокую коррозионную стойкость и низкую плотность, что существенно снижает вес изделий. Для смесителей это означает долговечность и удобство монтажа без значительного увеличения нагрузки на крепления.

Механические свойства силумина характеризуются средней прочностью и высокой твердостью за счет кремниевых включений. Это обеспечивает износостойкость при длительном использовании, особенно в условиях постоянного контакта с водой и агрессивными моющими средствами. Кроме того, сплав хорошо поддается литью, что позволяет изготавливать смесители с точной геометрией и тонкими стенками без потери качества.

Применение силумина в производстве смесителей оправдано его экономической выгодой и эксплуатационными характеристиками. При правильной обработке поверхности – например, анодировании или нанесении защитных покрытий – изделия сохраняют эстетичный вид и функциональность в течение многих лет. Это делает силумин популярным выбором среди производителей сантехники, ориентированных на баланс цены и качества.

Состав и структура силумина для смесителей

Помимо кремния, в состав силумина входят марганец (0,3–0,6%), железо (до 1,3%), медь (0,1–1,5%) и магний (до 0,5%). Марганец улучшает механическую прочность и сопротивление ударным нагрузкам, а медь повышает общую твердость сплава.

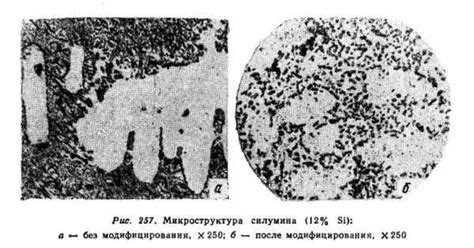

Структура силумина характеризуется наличием основного алюминиевого матрикса с равномерно распределёнными твёрдыми кремниевыми частицами размером от 5 до 20 микрон. Такая дисперсная структура обеспечивает оптимальное сочетание лёгкости и прочности, необходимое для компонентов смесителей.

Тонкая микроструктура и отсутствие крупных пористостей достигаются контролируемым процессом литья под давлением и последующей термообработкой. Это предотвращает коррозионное разрушение и повышает срок службы изделий в условиях контакта с водой.

Для улучшения антикоррозионных свойств поверхность силумина часто подвергается дополнительному анодированию или покрытию защитными лаками, что снижает риск образования пятен и увеличивает эстетическую привлекательность смесителей.

Коррозионная стойкость силумина в условиях водопровода

Силумин представляет собой алюминиево-кремниевый сплав с содержанием кремния от 8 до 18%. Благодаря высокому содержанию кремния, материал обладает улучшенной коррозионной стойкостью по сравнению с чистым алюминием. В условиях водопровода, где присутствует контакт с проточной водой и различными солями, именно эта характеристика критична для долговечности смесителей.

Основной механизм защиты – формирование плотного и стабильного оксидного слоя Al₂O₃ на поверхности. Этот слой препятствует дальнейшему взаимодействию металла с агрессивными компонентами воды. При использовании в водопроводных системах силумин демонстрирует сопротивляемость к слабокислым и нейтральным водам с pH в диапазоне от 6,5 до 8,5.

Тем не менее, при длительном воздействии жесткой воды с высоким содержанием хлоридов и сульфатов возможны локальные коррозионные проявления, включая точечную и щелевую коррозию. Для повышения стойкости рекомендуется применение защитных покрытий или антикоррозионных обработок поверхности, а также контроль состава воды.

Важным фактором является правильный выбор марки силумина. Легированные модификации с добавками меди, магния и железа могут значительно изменять устойчивость к коррозии. К примеру, сплавы с повышенным содержанием магния показывают улучшенную механическую прочность, но требуют дополнительной защиты от коррозии.

Эксплуатация смесителей из силумина в системах с контролируемыми параметрами воды обеспечивает срок службы изделий свыше 10 лет без существенных признаков коррозионного износа. Рекомендуется периодический осмотр и очистка внутренних каналов для предотвращения образования отложений, способных нарушить целостность оксидного слоя.

Механические свойства и прочность силуминовых сплавов

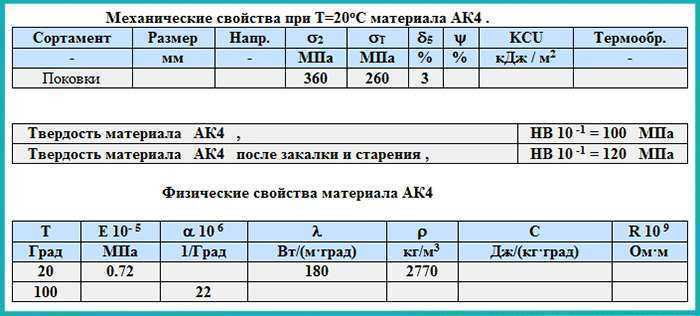

Силуминовые сплавы, применяемые для изготовления смесителей, обладают прочностью на растяжение в диапазоне от 180 до 250 МПа, что обеспечивает надежность конструкции при стандартных эксплуатационных нагрузках. Твердость по Бринеллю колеблется от 50 до 70 HB, что достаточно для сопротивления износу и механическим воздействиям в бытовых условиях.

Ударная вязкость силумина невысока, в среднем около 2-4 кДж/м², что требует учета при проектировании изделий с тонкостенными элементами. Оптимальная прочность достигается благодаря контролю содержания кремния (около 10-13%) и минимизации примесей железа и меди, которые влияют на хрупкость сплава.

Для повышения механических характеристик в производстве силуминовых смесителей применяют термообработку – выдержку при температуре около 300-350 °C для снятия внутренних напряжений и улучшения пластичности. Дополнительное упрочнение достигается путем легирования небольшими добавками магния и меди, увеличивающими предел текучести до 150-180 МПа.

Силумин характеризуется хорошей обрабатываемостью резанием, что снижает риск микротрещин и деформаций при механической обработке деталей. Рекомендуется избегать чрезмерного нагрева при литье, чтобы сохранить однородную микроструктуру и избежать ухудшения прочности.

В условиях эксплуатации смесителей силумин выдерживает динамические нагрузки и вибрации без значительного снижения прочности, что обусловлено сбалансированным составом и структурой. Это позволяет применять его в узлах с подвижными соединениями и резьбовыми элементами, обеспечивая долговечность и надежность изделий.

Особенности литья и обработки силумина для смесителей

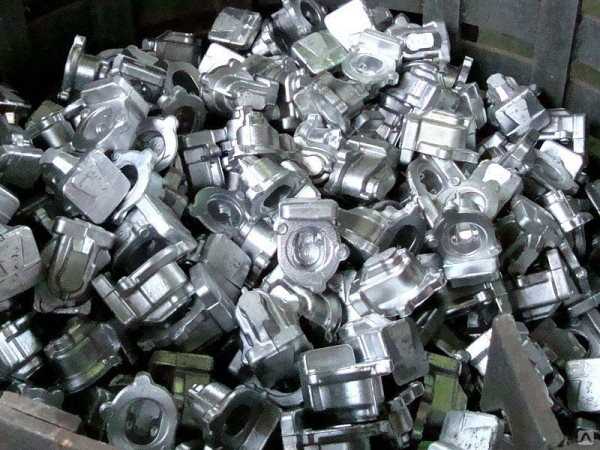

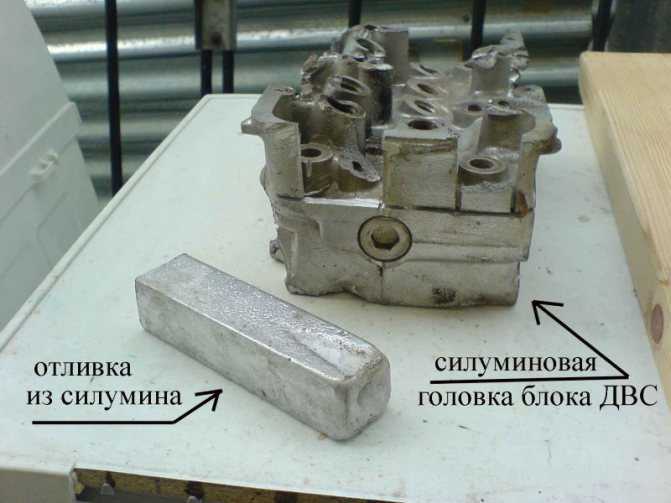

Силумин для смесителей преимущественно изготавливается методом центробежного или кокильного литья, что обеспечивает высокую плотность и однородность структуры сплава. Оптимальная температура заливки – 680–720 °C, при которой достигается минимальное образование пор и трещин. Для повышения качества отливок важна точная регулировка скорости заливки и охлаждения, предотвращающая образование карбидных включений и усадочных дефектов.

Обработка силумина требует соблюдения жестких допусков, так как материал склонен к хрупкости и растрескиванию при механической обработке. Рекомендуется использовать инструменты с алмазным или твердосплавным напылением, снижая скорость резания до 30–50 м/мин и подачу 0,05–0,1 мм/об для предотвращения микротрещин.

Термическая обработка силумина после литья обычно не проводится из-за риска снижения коррозионной стойкости и механической прочности. Вместо этого применяют ручную или механическую зачистку, шлифовку и полировку для удаления литников, облоя и улучшения поверхности. Контроль качества осуществляется методом ультразвуковой дефектоскопии и рентгеноскопии для выявления внутренних дефектов.

Для повышения износостойкости и предотвращения коррозии поверхности смесителей из силумина применяют хромирование или никелирование. Перед этим обязательно проводят обезжиривание и травление кислотами для улучшения адгезии покрытий. Недопустимо использовать агрессивные абразивы при обработке поверхности, чтобы избежать микротрещин, снижающих долговечность изделия.

Применение силумина в конструкции и дизайне смесителей

Силумин широко используется в корпусах и внутренних деталях смесителей благодаря сочетанию прочности и легкости. Его низкая плотность (около 2,6 г/см³) снижает вес изделия, облегчая монтаж и эксплуатацию.

В конструктивном плане силумин применяют для:

• Литья сложных по форме корпусов, обеспечивающих герметичность и надежность узлов;
• Изготовления рычагов и переключателей, требующих точности и износостойкости;
• Создания внутренних каналов для равномерного распределения воды без дополнительной обработки;
• Внедрения тонкостенных элементов, что снижает расход материала и стоимость производства.

Дизайн изделий на базе силумина отличается возможностью получения гладкой поверхности с минимальной обработкой после литья. Это позволяет использовать различные виды отделки:

1. Хромирование – улучшает коррозионную стойкость и придает блеск;
2. Покрытие порошковой краской – расширяет цветовую гамму и защищает от механических повреждений;
3. Анодирование и полировка – для повышения износостойкости и эстетики.

Рекомендации по применению силумина в смесителях:

• Использовать сплавы с содержанием кремния не менее 10%, чтобы повысить твердость и коррозионную устойчивость;
• Предусмотреть термообработку для снятия внутренних напряжений и увеличения долговечности;
• Оптимизировать конструкцию для равномерного распределения нагрузки и предотвращения деформаций;
• Комбинировать силуминовые детали с элементами из нержавеющей стали или пластика для улучшения функциональности и дизайна.

Таким образом, силумин обеспечивает баланс технических характеристик и эстетики, позволяя создавать современные смесители с высокой надежностью и привлекательным внешним видом.

Эксплуатационные ограничения и советы по уходу за смесителями из силумина

Силумин, несмотря на экономичность и легкость обработки, обладает рядом эксплуатационных ограничений, которые важно учитывать для продления срока службы смесителя.

• Низкая коррозионная стойкость в агрессивных средах требует установки дополнительных антикоррозийных покрытий или регулярной проверки защитного слоя.
• Не рекомендуется использование в системах с высоким содержанием хлоридов и кислых сред, так как это ускоряет разрушение поверхности и приводит к растрескиванию.
• При эксплуатации при температурах выше 90°C силумин теряет механическую прочность, что может привести к деформациям и протечкам.
• Высокая хрупкость материала требует аккуратного обращения при монтаже и эксплуатации, исключая удары и сильные нагрузки на корпус смесителя.

Для сохранения функциональности и эстетики смесителя из силумина рекомендуется придерживаться следующих правил ухода:

1. Регулярная очистка поверхности мягкой тканью и неабразивными моющими средствами без агрессивных кислот и щелочей.
2. Периодическое нанесение защитных воскообразных или полимерных покрытий для предотвращения образования коррозии и сохранения блеска.
3. Избегать контакта с жесткими металлическими инструментами и абразивными губками, которые могут повредить покрытие.
4. При обнаружении микротрещин или следов коррозии проводить своевременный ремонт с применением специализированных герметиков и защитных составов.
5. Использовать фильтры очистки воды для снижения содержания механических частиц и агрессивных компонентов, влияющих на силумин.

Соблюдение этих рекомендаций минимизирует риск преждевременного выхода из строя и сохранит эксплуатационные характеристики смесителей из силумина на длительный срок.

Вопрос-ответ:

Чем силумин отличается от других материалов, используемых в производстве смесителей?

Силумин — это сплав алюминия с кремнием, в котором содержание кремния может достигать 12–14%. Его основное отличие — низкая плотность, что делает изделия легче. По сравнению с латунью, силумин хуже сопротивляется коррозии и механическим повреждениям, но при этом он существенно дешевле. Эти свойства определяют его широкое использование в бюджетных моделях смесителей.

Можно ли определить силуминовый смеситель по внешнему виду?

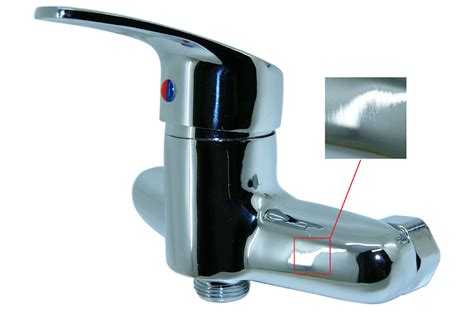

Сложно, так как силумин часто покрывается хромом или никелем, что делает его визуально похожим на латунь или сталь. Однако со временем покрытие на силумине может начать отслаиваться или тускнеть быстрее, чем на других металлах. Важно учитывать вес изделия: силумин значительно легче, чем латунный аналог.

Какие слабые места у смесителей из силумина?

Основная уязвимость — хрупкость. Силумин плохо переносит удары и перепады давления. При значительной нагрузке на корпус или соединения возможны трещины. Также он подвержен точечной коррозии при повреждении защитного слоя. Поэтому такие смесители нередко выходят из строя быстрее, чем изделия из латуни или нержавеющей стали.

Подходит ли силумин для использования в системах с жесткой водой?

Нет, это не лучший выбор. Жесткая вода ускоряет разрушение покрытия и способствует образованию отложений внутри изделия. В результате может пострадать герметичность и снизиться срок службы. В таких условиях предпочтительнее использовать смесители из нержавеющей стали или латуни с устойчивым покрытием.

Почему производители всё ещё используют силумин при всех его недостатках?

Причина проста — стоимость. Силумин дешевле и легче обрабатывается в производстве. Это позволяет выпускать недорогие модели смесителей, востребованные в эконом-сегменте. При аккуратном использовании и стабильном давлении в системе такие изделия могут прослужить несколько лет без серьёзных проблем.
