Система защиты от протечек воды как работает

Система защиты от протечек воды как работает

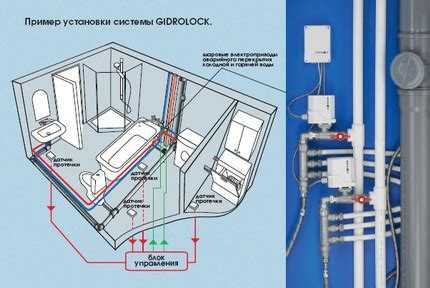

Система защиты от протечек воды – это комплекс оборудования, предназначенный для автоматического обнаружения и локализации утечки в водопроводной сети внутри жилых или коммерческих помещений. Основу системы составляют датчики влажности, исполнительные устройства (перекрывающие краны с электроприводом) и управляющий контроллер. Все компоненты соединены между собой по проводной или беспроводной схеме, обеспечивая непрерывный мониторинг и немедленное реагирование на аварийные ситуации.

Датчики устанавливаются в потенциально опасных зонах: под раковинами, возле стиральных и посудомоечных машин, бойлеров, на вводе водопровода. При попадании воды на чувствительную поверхность сенсора срабатывает сигнал тревоги. Контроллер моментально получает сигнал и передаёт команду на закрытие кранов, что блокирует подачу воды в систему. Время отклика от обнаружения до перекрытия потока – менее 3 секунд.

Для надёжной работы рекомендуется выбирать модели с автономным питанием, функцией самодиагностики и резервным каналом связи (например, GSM или Wi-Fi). В системах премиум-класса предусмотрены возможности интеграции в «умный дом», а также управление через мобильное приложение с уведомлениями в реальном времени. При правильной установке и регулярном обслуживании такая система полностью исключает риски дорогостоящих последствий затопления.

На практике особенно важно учитывать минимальные зазоры для установки датчиков, доступ к электроприводам для ручного управления в экстренных случаях и совместимость оборудования с водопроводными трубами по диаметру и типу резьбы. Установка системы требует точных инженерных расчётов и учёта характеристик конкретного объекта.

Как датчики фиксируют наличие протечки в трубопроводе

Как датчики фиксируют наличие протечки в трубопроводе

Современные системы защиты от протечек используют два основных типа датчиков: точечные и линейные. Точечные датчики устанавливаются в потенциально опасных местах – под сантехническими приборами, рядом с соединительными узлами, на полу под трубами. Они реагируют на контакт с водой с помощью электродов, замыкающих цепь при попадании влаги. Сигнал о замыкании мгновенно передаётся на управляющий модуль системы.

Линейные датчики представляют собой провод, чувствительный к влаге по всей длине. Такие сенсоры актуальны для мониторинга протяжённых участков трубопроводов, проложенных в труднодоступных местах. При намокании любой части кабеля активируется тревожный сигнал. Эти датчики особенно эффективны в технических помещениях с высокой плотностью труб.

Для точной фиксации протечек важно правильно разместить датчики: в местах возможного скопления воды, на горизонтальных участках пола, вблизи мест пайки и соединений. Необходимо регулярно проверять чувствительность сенсоров, особенно в помещениях с повышенной влажностью, где возможны ложные срабатывания.

Большинство датчиков работают от батареек или питаются по проводам от основного блока. Некоторые модели поддерживают беспроводную связь по протоколам Zigbee, Z-Wave или Wi-Fi, что упрощает интеграцию в умные дома. Для предотвращения задержки сигнала рекомендуется выбирать системы с автономным резервным питанием и моментальной передачей данных при срабатывании.

Для повышения надёжности рекомендуется использовать комбинированное размещение датчиков – как точечных, так и линейных – с перекрытием зон контроля. Такой подход минимизирует риск пропуска утечки и повышает устойчивость системы к внешним воздействиям.

Механизм автоматического перекрытия воды при аварии

Механизм автоматического перекрытия воды при аварии

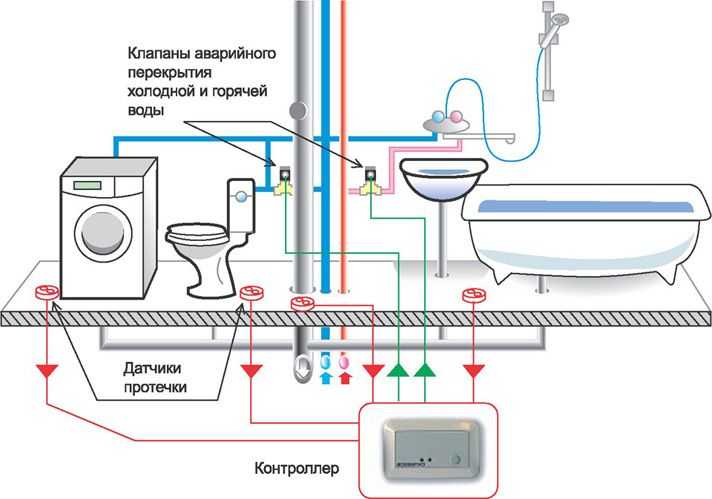

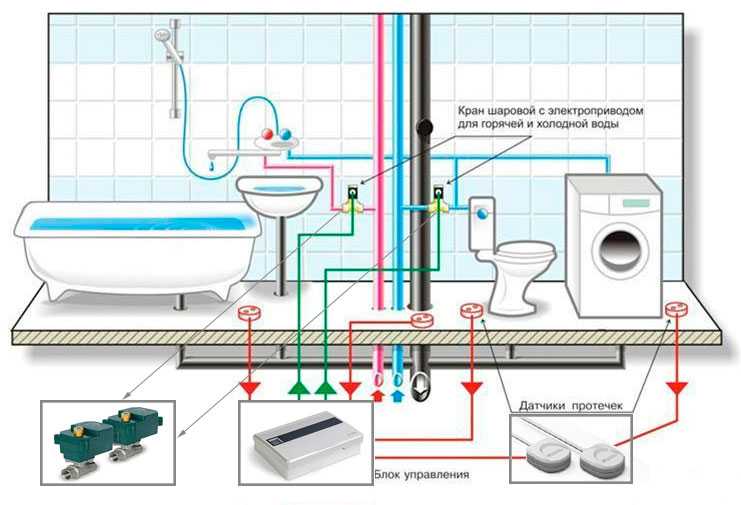

После срабатывания датчика протечки система передаёт сигнал на управляющий модуль, который инициирует команду на закрытие электроприводных кранов. Эти краны устанавливаются на вводе холодной и горячей воды, а также на участках с потенциально высоким риском аварий, например, перед стиральной или посудомоечной машиной.

В стандартной конфигурации используется шаровой клапан с сервоприводом, получающим питание от сети 220 В или от аккумулятора в случае отключения электричества. Скорость срабатывания зависит от модели, но в среднем кран перекрывает поток за 2–3 секунды после получения сигнала. Это минимизирует объём утечки и предотвращает повреждение имущества.

Чтобы исключить ложные срабатывания, система может быть настроена на проверку сигнала с нескольких датчиков одновременно. Если подтверждение поступает от более чем одного сенсора, перекрытие воды происходит немедленно. При этом пользователь получает уведомление на смартфон или на центральный модуль управления, если система интегрирована с умным домом.

Рекомендуется устанавливать как минимум два независимых крана на каждую магистраль: основной и резервный. Это обеспечивает повышенную надёжность в случае механической неисправности одного из узлов.

Регулярное тестирование привода кранов и обновление прошивки управляющего контроллера – обязательные мероприятия для поддержания работоспособности механизма. Оптимальный интервал – не реже одного раза в месяц. Большинство современных систем предлагают автоматическую самодиагностику с отчётом о состоянии компонентов.

Взаимодействие компонентов системы через контроллер

Взаимодействие компонентов системы через контроллер

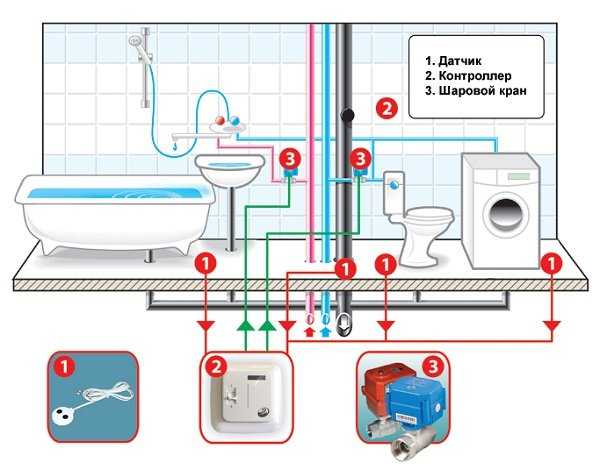

Контроллер – центральный элемент системы защиты от протечек воды, обеспечивающий координацию между датчиками, исполнительными механизмами и пользователем. Его основная задача – быстрое принятие решений на основе входящих данных и отправка управляющих сигналов.

Каждый подключённый компонент взаимодействует с контроллером по протоколу связи (например, RS-485, Zigbee или Wi-Fi), выбранному в зависимости от конфигурации системы и требований к надежности. В проводных системах предпочтение отдается интерфейсам с экранированным кабелем, чтобы избежать помех, а в беспроводных – энергоэффективным модулям с автоматическим переподключением.

  • Датчики протечки передают сигнал о наличии влаги при замыкании контактов. Контроллер принимает этот сигнал в течение 0,1–0,5 секунды.
  • После обработки сигнала, контроллер активирует электроприводы шаровых кранов. Задержка между сигналом и перекрытием воды обычно не превышает 2 секунд.
  • В системах с несколькими зонами контроллер распознаёт конкретное местоположение протечки по адресу датчика, что позволяет точно локализовать аварию.

Для корректной работы контроллера важно:

  1. Регулярно обновлять прошивку устройства с учетом рекомендаций производителя.
  2. Настроить резервное питание (например, встроенный аккумулятор или ИБП), чтобы обеспечить автономность при отключении электричества.
  3. Проверять связь с каждым компонентом через диагностические функции контроллера не реже одного раза в месяц.

При интеграции с системой «умный дом» контроллер взаимодействует с внешними платформами через API или протоколы MQTT, Modbus, что позволяет управлять состоянием системы через мобильное приложение или голосовые ассистенты.

Правильная конфигурация взаимодействия через контроллер минимизирует время реакции и позволяет предотвратить последствия даже при минимальной утечке.

Типы используемых датчиков и особенности их размещения

Типы используемых датчиков и особенности их размещения

В системах защиты от протечек воды применяются три основных типа датчиков: контактные, бесконтактные и комбинированные. Контактные модели срабатывают при прямом взаимодействии с влагой – их устанавливают непосредственно на пол в местах вероятного скопления воды: под стиральной машиной, у водонагревателя, рядом с унитазом или раковиной. Такие датчики отличаются высокой точностью при возникновении аварийных ситуаций, но чувствительны к влажной уборке и загрязнениям.

Бесконтактные датчики работают по принципу измерения влажности воздуха или изменений диэлектрических свойств поверхности. Они монтируются на стенах или под потолком, где невозможно размещение контактных аналогов, например, в технических нишах или за фальшпанелями. Эти устройства менее подвержены ложным срабатываниям, но требуют регулярной калибровки.

Комбинированные модели объединяют оба принципа и используются в сложных инженерных зонах, где важно одновременно фиксировать как прямую протечку, так и повышенную влажность. Они применимы, например, в серверных помещениях или подвалах с нестабильным микроклиматом.

Для повышения эффективности системы размещение датчиков должно учитывать уклон пола, расположение сифонов и соединений труб. Особенно важно устанавливать устройства в точках возможных протечек: под вводом воды в квартиру, в местах соединения гибких подводок, у коллекторов и запорной арматуры. При наличии системы тёплого пола необходимо использовать модели, устойчивые к повышенной температуре окружающей среды.

Оптимальная плотность размещения – один датчик на 3–5 м² в зоне риска. При наличии препятствий для распространения воды рекомендуется увеличить количество точек контроля. Подключение датчиков к контроллеру должно осуществляться по проводной или беспроводной схеме с учётом защищённости от электромагнитных помех и возможности регулярной проверки работоспособности.

Порядок реагирования системы на утечку по этапам

Порядок реагирования системы на утечку по этапам

1. Обнаружение протечки. Сенсоры фиксируют падение давления или появление влаги в контрольной зоне с точностью до 0,1 мл/мин. Датчики активируют сигнал тревоги в контроллере за 1-3 секунды после возникновения утечки.

2. Анализ сигнала контроллером. Контроллер проводит фильтрацию ложных срабатываний, проверяя стабильность данных в течение 5-10 секунд. При подтверждении аварийной ситуации инициируется автоматическое отключение подачи воды.

3. Автоматическое перекрытие воды. Электромагнитный клапан или шаровой кран с электроприводом мгновенно блокирует поток, снижая риск затопления. Время закрытия составляет не более 5 секунд с момента сигнала контроллера.

4. Уведомление пользователя. Система передает оповещение через мобильное приложение, SMS или звуковой сигнал. Информация включает время и место срабатывания для быстрого реагирования.

5. Локализация утечки. С помощью распределенной сети датчиков система уточняет точное место протечки, минимизируя время поиска и устраняя необходимость полного перекрытия подачи воды во всем доме.

6. Ручное подтверждение и сброс системы. После устранения неисправности пользователь подтверждает безопасность в приложении или на панели управления, что позволяет контроллеру восстановить нормальную работу без риска повторного ложного срабатывания.

Роль беспроводной связи и удалённого управления

Роль беспроводной связи и удалённого управления

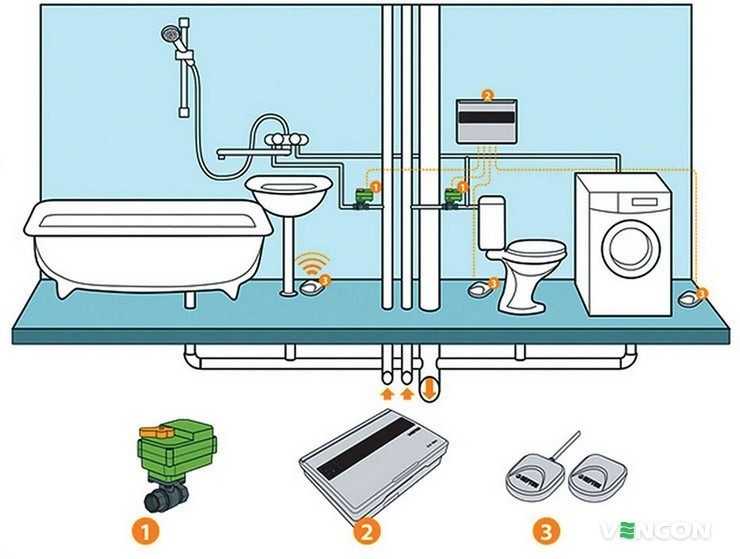

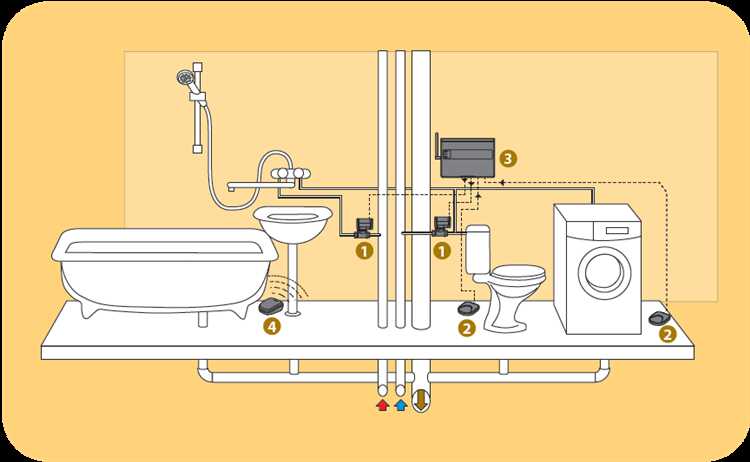

Беспроводная связь обеспечивает моментальный обмен данными между датчиками протечки и центральным контроллером без необходимости прокладки кабелей, что упрощает установку и расширение системы. Чаще всего применяются протоколы Zigbee, Z-Wave или Wi-Fi с высокой устойчивостью к помехам и низким энергопотреблением.

Удалённое управление позволяет контролировать состояние системы через мобильное приложение или веб-интерфейс, обеспечивая доступ к информации о протечках в режиме реального времени и возможность оперативного перекрытия подачи воды на расстоянии. Это существенно сокращает время реакции и минимизирует ущерб при авариях.

Для повышения надёжности коммуникации рекомендуется использовать двухканальные системы передачи данных с автоматическим переключением на резервный канал при потере основного сигнала. Кроме того, важно реализовать шифрование передаваемой информации для защиты от несанкционированного доступа.

Интеграция системы с умным домом через беспроводные протоколы позволяет комбинировать защиту от протечек с другими функциями автоматизации, например, с управлением отоплением или сигнализацией, создавая комплексный контроль за состоянием жилого помещения.

Важным элементом является периодическое автоматическое тестирование связи и состояния датчиков с уведомлением пользователя при обнаружении неполадок, что повышает уровень надёжности и снижает риск незамеченных сбоев.

Автономная работа системы при отключении электричества

Автономная работа системы при отключении электричества

Для обеспечения непрерывной защиты от протечек воды система оборудуется резервным источником питания, который активируется автоматически при отключении основного электропитания. Обычно используются аккумуляторы с емкостью, рассчитанной на работу от 8 до 24 часов в зависимости от модели и требований объекта.

Важным элементом является встроенный контроллер с низким энергопотреблением, способный поддерживать работу датчиков и исполнительных механизмов (например, электромагнитных клапанов) на минимальной мощности. При отключении электричества контроллер мгновенно переключается на резервное питание без задержек, что исключает риск протечки в этот критический период.

Для оптимизации времени автономной работы рекомендуется использовать клапаны с низким потреблением энергии и датчики, не требующие постоянного питания, а активирующиеся только при обнаружении утечки. Это позволяет продлить работу до полного восстановления электропитания.

Компонент Рекомендуемые характеристики
Аккумулятор Литий-ионный, емкость не менее 7 Ач, поддержка быстрой зарядки
Контроллер Энергосберегающий режим, переключение на резерв без задержки
Исполнительные механизмы Низковольтные электроклапаны с энергопотреблением до 3 Вт
Датчики Пассивные или с импульсным питанием, срабатывание при утечке

Регулярное техническое обслуживание включает проверку состояния аккумулятора и тестирование перехода на резервное питание. При снижении емкости аккумулятора ниже 80% рекомендуется его замена для сохранения надежности системы в автономном режиме.

Вопрос-ответ:

Какие основные компоненты входят в систему защиты от протечек воды и как они взаимодействуют между собой?

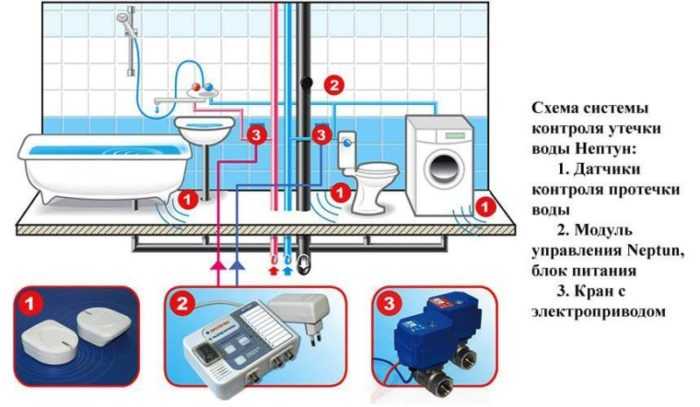

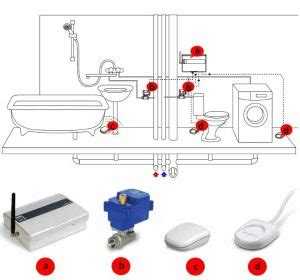

Система состоит из датчиков, контроллера и исполнительного механизма, чаще всего — электромагнитного клапана. Датчики обнаруживают воду в местах возможных протечек и передают сигнал контроллеру. Контроллер обрабатывает полученную информацию и в случае аварии подаёт команду на закрытие клапана, тем самым перекрывая подачу воды. Взаимодействие происходит в режиме реального времени, что позволяет минимизировать ущерб от протечек.

Как система реагирует на кратковременные утечки или ложные срабатывания датчиков?

Для предотвращения ложных срабатываний в системе предусмотрены алгоритмы фильтрации сигналов. Например, контроллер анализирует продолжительность и силу сигнала от датчиков. Если утечка короткая и незначительная, система может игнорировать ее или выдать предупреждение без перекрытия воды. Некоторые модели позволяют настроить порог срабатывания и время задержки, что снижает вероятность ложных тревог.

Можно ли использовать такую систему в автономном режиме при отключении электричества?

Да, многие системы оснащены резервным источником питания, например, аккумуляторами, которые обеспечивают работу контроллера и исполнительных механизмов при отсутствии основного питания. Это позволяет сохранить защиту даже во время отключения электричества. В некоторых моделях реализована возможность автономного управления клапаном с помощью механических элементов или специальных устройств, не зависящих от электроэнергии.

Каким образом происходит установка датчиков для максимально точного обнаружения протечек?

Датчики размещают в местах наибольшей вероятности появления утечек: возле соединений труб, под сантехническими приборами, в местах с высоким риском конденсата или повреждений. Важно, чтобы датчики контактировали с поверхностью, где может появиться вода. Также следует учитывать зону покрытия — иногда используется несколько датчиков для контроля больших или удалённых участков. Монтаж выполняют так, чтобы исключить ложные срабатывания от конденсата или влажности.

Как быстро система способна перекрыть подачу воды после обнаружения утечки?

Скорость срабатывания зависит от конкретной модели и типа клапана, но обычно перекрытие происходит в течение нескольких секунд после получения сигнала от датчиков. Это достаточно быстро, чтобы минимизировать повреждения и затраты на ремонт. Время реакции контроллера и исполнительного механизма настроено так, чтобы скомпенсировать возможные задержки передачи данных и исключить ложные срабатывания.
