Системы сбора дождевой воды как работает

Системы сбора дождевой воды представляют собой комплекс инженерных решений, предназначенных для эффективного накопления и использования атмосферных осадков. Основная задача таких систем – снижение потребления центрального водоснабжения и обеспечение дополнительного источника воды для технических нужд.

Ключевыми элементами устройства являются кровельный водосбор, фильтрация, накопительные емкости и системы распределения. Кровельный водосбор организован с использованием водосточных желобов и труб, которые направляют воду в фильтры, удаляющие мусор и загрязнения размером до нескольких микрон.

Емкости для хранения обычно изготавливают из пластика или металла, с объемом, рассчитанным исходя из площади водосбора и среднего уровня осадков региона. Для оптимальной работы рекомендуется предусмотреть систему перелива и вентиляции, чтобы избежать застоя и развития бактерий.

Правильное проектирование и регулярное техническое обслуживание системы позволяют снизить затраты на водоснабжение до 30-50%, а также уменьшить нагрузку на городские канализационные сети. При планировании важно учитывать сезонность осадков и потребности конкретного объекта.

Основные элементы системы сбора дождевой воды и их функции

Первый элемент – кровельный водосбор, который обеспечивает прием и первичную фильтрацию осадков. Для уменьшения загрязнений применяются водосливные желоба с сетчатыми фильтрами из нержавеющей стали с ячейкой 1–2 мм.

Далее вода направляется в систему предварительной очистки – пескоотделитель и маслобензоуловитель. Пескоотделитель удаляет механические частицы размером от 0,1 мм, предотвращая засорение труб и накопителей. Маслобензоуловитель необходим при возможном попадании нефтепродуктов, особенно на промышленных объектах.

Основной накопительный резервуар изготавливается из полиэтилена высокой плотности (PEHD) или армированного бетона. Его объем рассчитывается исходя из средней интенсивности осадков и планируемого потребления воды, обычно от 1 до 10 кубометров. Внутреннее покрытие должно быть устойчивым к биологическому обрастанию и герметичным.

Для подачи воды используется насосная станция с автоматическим контролем уровня и давлением, которая поддерживает стабильное водоснабжение без попадания воздуха в систему. Часто применяются насосы с частотным регулированием для экономии электроэнергии и предотвращения гидроударов.

Обязателен обратный клапан на линии подачи, предотвращающий обратный ток воды из системы в накопитель и обеспечивающий санитарную безопасность.

Для контроля качества воды устанавливаются ультрафиолетовые установки или системы химической обработки, обеспечивающие санитарную безопасность при использовании дождевой воды для хозяйственных нужд.

Дополнительно система оснащается перепускными устройствами для сброса избыточного объема воды в ливневую канализацию при полном заполнении резервуара, что предотвращает перелив и повреждение элементов системы.

Выбор материалов для водосборных поверхностей и их влияние на качество воды

Материал водосборной поверхности напрямую определяет состав и чистоту собранной дождевой воды. Для систем, ориентированных на последующее бытовое или техническое использование, важно учитывать химическую инертность и способность материала минимизировать загрязнения.

Наиболее распространённые материалы и их особенности:

• Металлические кровли (оцинкованная сталь, алюминий): могут выделять цинк и алюминиевые соединения, особенно в первые дожди после длительного простоя. Рекомендуется проводить предварительный слив «первой фазы» дождя для уменьшения концентрации металлов.
• Асфальтовая черепица: содержит органические смолы и нефтепродукты, которые при попадании в воду увеличивают органическое загрязнение и изменяют pH. Для питьевого использования не рекомендуется.
• Битумные покрытия: выделяют фенолы и другие токсичные вещества, требуют применения фильтрации и обработки воды.
• Пластиковые покрытия (ПВХ, Полиэтилен): обладают высокой химической стойкостью и не влияют на качество воды, при условии отсутствия механических повреждений и УФ-деградации. Идеальны для чистого сбора дождевой воды.
• Керамическая и цементная черепица: при правильном изготовлении и отсутствии красящих веществ считаются нейтральными, но могут придавать воде повышенную жесткость из-за выделения ионов кальция и магния.

Рекомендации по выбору и эксплуатации:

1. Выбирать материалы с минимальным содержанием токсичных соединений и устойчивостью к воздействию ультрафиолета.
2. Обеспечивать регулярную очистку водосборной поверхности от листьев, пыли и микроорганизмов, чтобы снизить биологическое и органическое загрязнение.
3. Использовать систему предочистки – например, фильтры для удаления крупных частиц и первая промывка для удаления начального загрязнённого стока.
4. При сборе воды для питья отдавать предпочтение покрытиям из ПВХ или керамики с сертификатами безопасности.
5. Избегать черепицы и покрытий с битумом в местах, где вода используется без дополнительной фильтрации и обеззараживания.

Контроль качества воды должен включать регулярный анализ на содержание тяжелых металлов, органических загрязнителей и микроорганизмов в зависимости от выбранного материала водосборной поверхности.

Принцип работы фильтров для очистки дождевой воды

Фильтры для очистки дождевой воды предназначены для удаления механических загрязнений, органики и микроорганизмов, что позволяет получить воду, пригодную для технического и бытового использования. В системах сбора дождевой воды применяются несколько видов фильтрации, каждый из которых выполняет свою функцию в последовательной цепочке очистки.

Механические фильтры – первичный этап, который задерживает крупные частицы: листья, ветки, песок. Чаще всего используются сетчатые или кассетные фильтры с ячейками от 0,1 до 1 мм. Регулярная очистка таких фильтров обязательна для поддержания пропускной способности и предотвращения забивания системы.

Фильтры тонкой очистки уменьшают содержание мелкодисперсных частиц (размером до 5–10 микрон). Применяются многослойные картриджи из активированного угля, полиэфира или других синтетических материалов. Активированный уголь дополнительно адсорбирует органические соединения и запахи.

Биологические и ультрафиолетовые фильтры используются для обеззараживания воды. Биофильтры с бактерицидными свойствами устраняют патогены посредством естественных процессов биологической фильтрации. Ультрафиолетовые лампы разрушают ДНК микроорганизмов, обеспечивая стерильность воды без химических добавок.

Для эффективной работы системы фильтров важно соблюдать последовательность установки: сначала механическая очистка, затем тонкая фильтрация и завершающий этап обеззараживания. Это продлевает срок службы фильтрующих элементов и обеспечивает стабильное качество воды.

Рекомендуется производить замену или промывку фильтров согласно регламенту производителя – обычно каждые 3–6 месяцев для механических и тонких фильтров, а ультрафиолетовые лампы – раз в 12 месяцев. Нарушение графика обслуживания приводит к снижению эффективности и возможному загрязнению накопительной емкости.

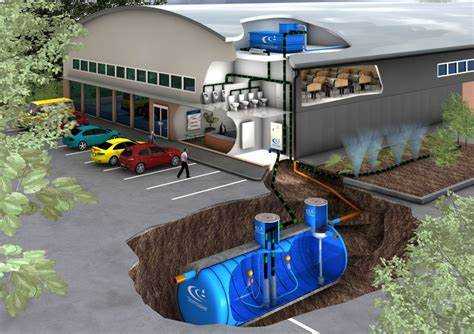

Типы накопительных резервуаров и особенности их монтажа

Резервуары для накопления дождевой воды делятся на несколько основных типов: пластиковые, металлические и бетонные. Пластиковые емкости легкие, коррозионно-устойчивые, подходят для установки как над землей, так и частично заглублённые. При монтаже важно обеспечить ровную несущую поверхность и защиту от ультрафиолета для предотвращения разрушения материала.

Металлические резервуары изготавливаются из оцинкованной или нержавеющей стали. Они прочны, выдерживают значительные нагрузки, но требуют обработки антикоррозионными составами. Монтаж требует строго горизонтального основания, а для защиты от коррозии применяют грунтовку и покрытие лакокрасочными материалами. Металлические емкости часто устанавливают на бетонные площадки с дренажем.

Бетонные накопители характеризуются высокой долговечностью и устойчивостью к механическим повреждениям. Их монтаж требует подготовки котлована, гидроизоляции внутренней поверхности и армирования конструкции. Для предотвращения попадания загрязнений устанавливают герметичные крышки и вентиляционные отверстия с фильтрами.

При выборе типа резервуара учитывают климатические условия, объем сбора, возможности монтажа и требования к долговечности. Важно обеспечить правильное подключение входных и выходных труб, а также защиту от замерзания в холодный период. Для заглубленных емкостей обязательна система дренажа вокруг резервуара, предотвращающая накопление грунтовых вод и смещение конструкции.

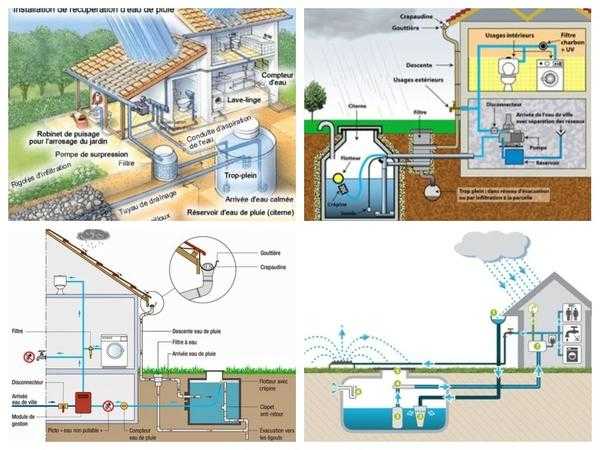

Системы отвода и распределения собранной воды по хозяйственным нуждам

Отвод и распределение дождевой воды начинается с фильтрации и накопления в резервуарах. Для эффективного использования воды в хозяйственных целях применяется система трубопроводов с распределительными узлами, обеспечивающими подачу к точкам потребления.

Основные компоненты системы отвода и распределения:

• Сеть труб из ПНД или ПВХ, устойчивая к коррозии и воздействию ультрафиолета.
• Насосное оборудование для подачи воды под необходимым давлением, особенно при использовании на нескольких уровнях.
• Фильтры грубой и тонкой очистки на выходе из резервуара для предотвращения засорения бытовых приборов.
• Клапаны и обратные затворы, исключающие обратный ток и обеспечивающие безопасность системы.
• Распределительные коллекторы для разделения потоков на различные потребители (полив, техническое водоснабжение, санитарные нужды).

Рекомендуется разделять воду по категориям качества, используя отдельные линии для полива и технических нужд, что минимизирует износ оборудования и повышает санитарные стандарты.

Для экономии ресурсов и автоматизации используются датчики уровня и контроллеры, включающие насосы при достижении заданного уровня в резервуаре и отключающие при его опорожнении.

Монтаж труб следует выполнять с уклоном не менее 0,5% для самотечного отвода, при необходимости использовать насосы для подачи воды на удалённые участки. Все соединения должны быть герметичны и устойчивы к перепадам давления.

Распределение воды должно учитывать пиковые нагрузки и обеспечивать резервный запас для обеспечения стабильного водоснабжения в периоды засухи.

Автоматизация и контроль уровня воды в накопителях

Для эффективного управления системой сбора дождевой воды важна точная и своевременная информация об уровне жидкости в накопительных резервуарах. Современные решения используют сенсорные технологии, обеспечивающие автоматический мониторинг и управление наполнением.

Наиболее распространены следующие типы датчиков уровня воды:

Автоматизация системы основывается на интеграции датчиков с контроллерами, которые анализируют данные в режиме реального времени и управляют насосами, клапанами и системой перелива. Настройка пороговых значений позволяет:

• Автоматически включать или отключать насос при достижении минимального или максимального уровня
• Предотвращать перелив и сухой ход оборудования
• Отслеживать утечки или аномалии в системе

Рекомендуется использовать контроллеры с возможностью удаленного мониторинга через мобильные приложения или веб-интерфейсы. Это облегчает оперативное вмешательство и планирование обслуживания.

Для повышения надежности следует предусмотреть резервные источники питания и защиту от перепадов напряжения. Кроме того, регулярная проверка и очистка датчиков обеспечит стабильность показаний и продлит срок службы оборудования.

Методы защиты системы от загрязнений и засоров

Первый этап защиты – установка механических фильтров на входе системы. Применяются сетчатые фильтры с ячейками от 0,3 до 1 мм, которые задерживают листья, ветки и крупные частицы. Регулярная очистка фильтров обязательна для предотвращения снижения пропускной способности.

Использование первичных отстойников снижает количество тяжелых частиц и ила, которые оседают в накопителях. Отстойники размещают перед резервуарами, чтобы уменьшить нагрузку на последующую фильтрацию.

Автоматические системы промывки фильтров с обратным потоком значительно уменьшают риск засоров и поддерживают эффективность без частого ручного вмешательства. Промывка запускается по времени или по падению давления в системе.

Гидравлические ловушки и скиммеры удаляют плавающие загрязнения с поверхности воды, предотвращая попадание органики в накопители и трубы. Особенно эффективны при сборе воды с кровель с интенсивным листопадом.

Применение гидрофильтров с несколькими ступенями очистки повышает качество воды и защищает насосное оборудование от мелких загрязнений и взвешенных частиц.

Системы защиты от засоров должны предусматривать прямой сброс первых порций дождя с максимальным количеством загрязнений в дренажную систему, что снижает нагрузку на накопители.

Регулярный технический осмотр и обслуживание всех элементов системы предотвращают образование отложений и биопленок, которые способствуют засорам и ухудшают качество воды.

Правила технического обслуживания и проверки работоспособности системы

Очищайте фильтрационные сетки и грубо очищающие элементы каждые 2–3 месяца, иначе проходимость снизится до 50%.

Раз в квартал промывайте трубопроводы напором воды, чтобы удалить песок, ил и другие твердые частицы.

Не реже двух раз в год проводите визуальный осмотр емкости: стены должны быть герметичными, без микротрещин, с нормальной толщиной покрышки.

Датчики контроля уровня влаги и поплавковые элементы очищайте мягкой щеткой, избегая применения химических растворителей.

Вопрос-ответ:

Как устроена система сбора дождевой воды с крыши?

Система состоит из нескольких основных элементов: желоба, труб, фильтра грубой очистки, емкости для накопления и насоса. Вода с крыши по желобу попадает в трубу, затем проходит через фильтрационное устройство, очищающая ее от листьев и мусора, и сливается в накопительную емкость.

Как вода с крыши попадает в бак системы сбора?

Дождевая вода стекает с крыши по желобам в водосточную трубу. Далее она проходит через фильтрационное устройство, которое задерживает листья, ветки и другой мусор, что позволяет воде поступать в накопительный бак очищенной.

Можно ли использовать собранную воду для полива овощей в теплице?

Да, собранная вода подходит для полива тепличных культур, так как она мягче и беднее солями, чем вода из крана. Растения проще усваивают такой полив, что влияет на их рост и качество урожая.

Как устроен накопительный бак для дождевой воды?

Бак изготавливают из пластика, бетона или металла с антикоррозийно-матовым покрытием. Он закрыт крышкой, что препятствует попаданию света, пыли, насекомых. В конструкции также предусмотрен перелив для излишка влаги, а на выходе — кран с вентилем для слива.

Безопасно ли использовать собранную воду для технических нужд в доме?

Дождевая вода подходит для технических процессов — смыва в туалете, стирки, мытья автомобилей, очистки дорожек. Использовать ее в пищевых целях следует с осторожностью и после тщательной очистки, иначе в ней может присутствовать бактериальная флора.

Как организовать очистку собранной дождевой воды?

Система очистки может включать грубые фильтрационные сетки, картриджи с активированным углем и ультрафиолетовые стерилизаторы. Эти элементы задерживают твердые частицы, нейтрализируют неприятный запах и снижают количество микроорганизмов, что позволяет воде долго храниться в баке.

Можно ли установить систему сбора дождевой воды в загородном доме с покатой крышей?

Без проблем — покатая крыша подходит для такого оборудования. Вода по ней стекает в желоба, затем по трубам попадает в накопительные емкости. В конструкции следует предусмотреть фильтрационные элементы, чтобы очистить воду от листьев, песка и других крупных загрязнений. Важно правильно рассчитать объем емкости в зависимости от площади крыши и среднего количества атмосферных осадков в регионе.
