Количество автоматических выключателей, которые можно подключить к одному устройству защитного отключения (УЗО), определяется не количеством самих автоматов, а суммарной нагрузкой на цепь и техническими характеристиками используемого УЗО. Основными параметрами являются номинальный ток УЗО и максимальный ток утечки, на который оно рассчитано.
Если УЗО рассчитано, например, на 40 А, то суммарная нагрузка всех подключённых к нему автоматов не должна превышать этот показатель. Однако важно учитывать не только номинальный ток автоматов, но и фактическую потребляемую мощность подключённого оборудования. При проектировании допустимо, чтобы номиналы автоматов в сумме превышали ток УЗО, но только если известно, что фактическая одновременная нагрузка будет значительно ниже.
Рекомендуемая схема подключения подразумевает, что на одно УЗО должно приходиться не более 4–6 автоматов, особенно в жилых помещениях. Это необходимо для упрощения диагностики срабатываний и повышения надёжности. Кроме того, при увеличении количества линий возрастает риск перекрёстных токов утечки, которые могут вызвать ложное срабатывание УЗО.
Для обеспечения корректной работы УЗО необходимо исключить подключение нулевого провода от разных линий к одной нулевой шине после УЗО. Нарушение этого правила часто приводит к необоснованным отключениям, особенно при подключении большого числа автоматов.
При выборе конфигурации следует учитывать рекомендации ПУЭ (Правила устройства электроустановок), а также особенности конкретного объекта – назначение линий, тип нагрузки и допустимые параметры электробезопасности. Установка нескольких УЗО с распределением автоматов по группам повышает надёжность и упрощает эксплуатацию.
Как выбрать УЗО по номинальному току и току утечки для группы автоматов
Номинальный ток УЗО должен быть не меньше суммы номиналов автоматических выключателей, подключённых после него, с учётом вероятного одновременного включения нагрузок. Например, если к УЗО подключены три автомата по 16 А, допустимо выбрать устройство с номинальным током 40 А, так как полная нагрузка может достигать 48 А, но с учётом коэффициента одновременности (обычно 0,7) – реальная нагрузка составит около 33,6 А.
Запрещено выбирать УЗО с номиналом тока ниже номинала любого из подключённых автоматов. В этом случае при перегрузке сначала сработает УЗО, что недопустимо. УЗО не предназначено для защиты от перегрузок и коротких замыканий, поэтому всегда должно быть защищено автоматами с меньшим или равным номиналом.
Ток утечки выбирается исходя из общего фона утечек подключаемой группы. Для стандартных бытовых линий с суммарной нагрузкой до 3–5 кВт подходит УЗО на 30 мА. Если к одному устройству подключено много линий, фоновые токи утечки суммируются. При превышении 10 мА на линию имеет смысл использовать УЗО на 100 мА, если это не противоречит требованиям по защите от поражения током.
Для розеточных групп и влажных помещений допустим только ток утечки 10 или 30 мА. УЗО с утечкой 100 мА применимы лишь для противопожарной защиты, например, для ввода в распределительный щит. Их нельзя использовать в качестве единственного защитного устройства для конечных потребителей.

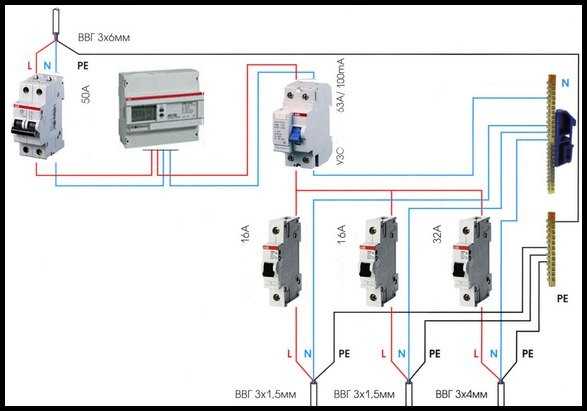

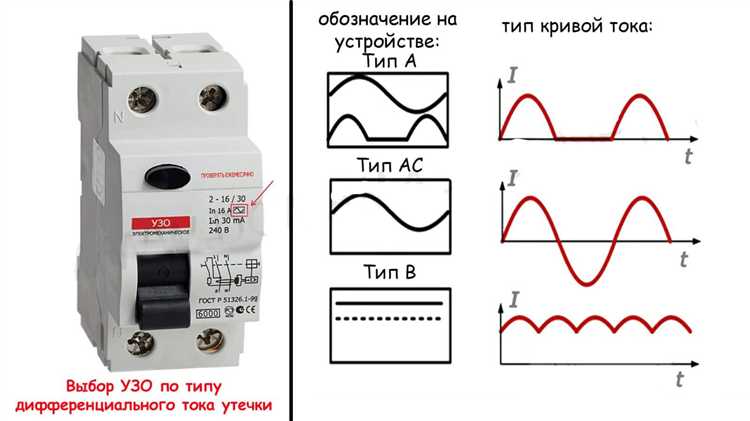

Также необходимо учитывать тип тока утечки. В большинстве бытовых случаев достаточно УЗО типа AC (реагирует на синусоидальные токи утечки). При наличии оборудования с электронными блоками питания (например, стиральные машины, зарядные устройства, компьютеры) предпочтительнее УЗО типа A, реагирующее также на пульсирующий постоянный ток.
Влияет ли количество автоматов на чувствительность и срабатывание УЗО
Увеличение количества автоматических выключателей, подключённых к одному УЗО, не изменяет номинальные параметры самого устройства, однако влияет на его рабочие условия и вероятность ложных или запоздалых срабатываний.
Чувствительность УЗО определяется фиксированным током утечки (например, 30 мА), но общее количество подключённых линий увеличивает суммарную вероятность накопления токов утечки до критического значения. Это особенно актуально при наличии большого числа длинных кабельных линий, бытовых приборов с импульсными блоками питания и электросетей со старыми изоляционными материалами.
- Каждый дополнительный автомат увеличивает общую длину питающей сети, а вместе с ней – фоновый ток утечки, который может достигать 10–15 мА даже без повреждений.
- Подключение более 3–4 автоматов к одному УЗО мощностью 30 мА может привести к тому, что устройство будет работать на грани допустимого фона.
- Избыточная нагрузка на УЗО увеличивает риск того, что при реальной утечке устройство не сработает своевременно, особенно если ток утечки развивается медленно.
Для минимизации рисков:
- Суммируйте все фоновый токи утечки на группах автоматов и выбирайте УЗО с небольшим запасом по току утечки.
- При подключении более 4 групповых автоматов целесообразно использовать несколько УЗО, разделяя нагрузку.
- Контролируйте равномерность распределения нагрузки и тип потребителей на каждой линии – устройства с высоким уровнем помех и утечек (например, стиральные машины, бойлеры) желательно выделять на отдельное УЗО.
Таким образом, количество автоматов напрямую влияет на фоновую нагрузку по току утечки, а значит – на чувствительность и стабильность работы УЗО. Перегрузка одного устройства большим числом линий снижает его надёжность и увеличивает вероятность ложных срабатываний.
Можно ли подключать автоматы с разной нагрузкой под одно УЗО
Подключение автоматов с различной нагрузкой под одно УЗО допускается, если соблюдены ключевые технические условия: номинальный ток УЗО должен быть не меньше суммарного тока автоматов, а ток утечки – соответствовать допустимому уровню для всех защищаемых линий.
Разные типы нагрузки – розеточные группы, освещение, электроплиты, бойлеры – формируют отличающиеся по характеру и уровню токи утечки. Например, импульсные блоки питания и стиральные машины могут создавать высокочастотные помехи и утечки, которые при общей установке под одно УЗО могут спровоцировать ложное срабатывание. Особенно это актуально для УЗО типа AC, не рассчитанных на реакцию на переменные составляющие с высокочастотной модуляцией. В таких случаях рекомендуется применять УЗО типа A или B.
Подключение нагрузок с сильно разным профилем мощности может вызвать неравномерное распределение тока между автоматами, что приведёт к перегрузке отдельных линий, хотя суммарная нагрузка будет ниже номинала УЗО. Это не нарушает работу устройства, но повышает риск перегрева проводки на участках с завышенным током, особенно при некорректно подобранном сечении кабеля.
Также важно учитывать, что при возникновении утечки на одной из линий, УЗО отключит питание сразу всех подключённых автоматов. Это снижает селективность защиты и может быть критично в системах, где требуется непрерывное питание части оборудования (например, холодильника или серверного шкафа). В таких случаях лучше выделить чувствительные цепи под отдельное УЗО.
Оптимальным считается подключение автоматов с однотипной или близкой по характеру нагрузкой к одному УЗО. Это упрощает диагностику неисправностей и снижает вероятность ложных срабатываний. При необходимости подключения разнотипных нагрузок целесообразно разделить их на группы и подобрать отдельные УЗО с соответствующими характеристиками.
Ограничения по количеству автоматов согласно ПУЭ и другим нормативам
Правила устройства электроустановок (ПУЭ) не устанавливают строгое числовое ограничение по количеству автоматических выключателей, подключаемых к одному УЗО. Однако существует ряд требований, влияющих на допустимое количество таких автоматов. Основное – соответствие суммарной нагрузки и характеристик УЗО, включая номинальный ток и ток утечки.
Согласно пункту 7.1.83 ПУЭ, УЗО должно быть выбрано таким образом, чтобы его номинальный ток был не менее тока, на который рассчитана вся группа защищаемых линий. Например, если к одному УЗО подключаются три автомата по 16 А, суммарный ток может достигать 48 А, и УЗО должно быть рассчитано как минимум на 50 А. При этом необходимо учитывать не номинал автоматов, а реальную суммарную нагрузку на них.
Пункт 7.1.79 ПУЭ требует, чтобы ток утечки УЗО был выбран с учетом токов утечки всех защищаемых линий. Рекомендуется, чтобы расчетная сумма токов утечки всех подключённых потребителей не превышала 30% от номинального тока утечки УЗО. Так, при использовании УЗО на 30 мА общие утечки не должны превышать 9 мА, что ограничивает количество линий, особенно при наличии мощных или старых приборов.
СНиП и ГОСТ напрямую не регламентируют число подключаемых автоматов, но нормы проектирования требуют, чтобы отказ одного УЗО не приводил к отключению всех линий объекта. Это подразумевает логическое ограничение по количеству подключений: например, не рекомендуется объединять под одним УЗО всю квартиру или этаж. Практически, на одно УЗО обычно подключают от 2 до 4 автоматов, чтобы сохранить работоспособность части системы при срабатывании защиты.
В соответствии с СП 256.1325800.2016 (для жилых зданий), при проектировании следует обеспечивать селективность и деление на группы по назначению и местоположению. Это также влияет на количество автоматов под одним УЗО: линии освещения, розеток, кухни и санузлов должны, как правило, иметь раздельную защиту.
В результате количество автоматов определяется не жёстко, а исходя из параметров тока нагрузки, утечек, требований изоляции, условий эксплуатации и требований по удобству обслуживания. Превышение допустимого числа линий может привести к ложным срабатываниям и снижению надёжности системы.
Схемы подключения нескольких автоматов к одному УЗО на практике

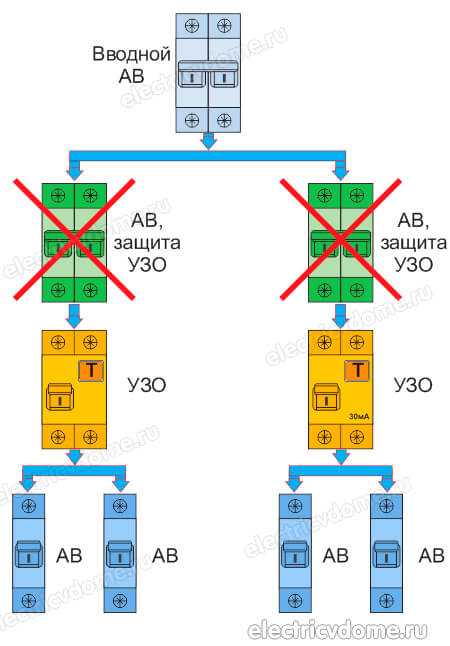

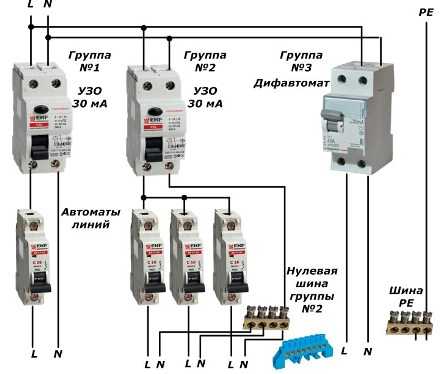

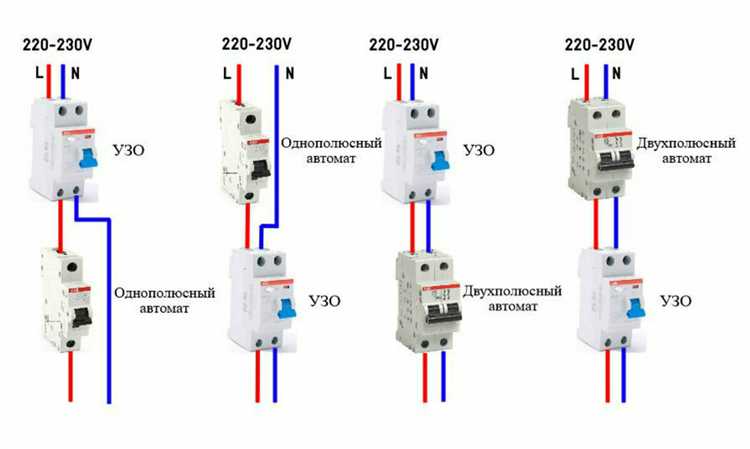

В однофазной сети важно строго соблюдать симметрию: подключённые автоматы не должны иметь утечек, превышающих суммарный допустимый ток утечки УЗО (обычно 30 мА для групп защиты). При проектировании схемы необходимо учитывать: суммарная нагрузка не должна превышать номинальный ток УЗО, а количество автоматов – создавать путаницу в трассировке проводов, особенно в щитах с плотной компоновкой.
На практике чаще всего к одному УЗО подключают от двух до пяти автоматов. При большем количестве групп рекомендуется использовать несколько УЗО, чтобы локализовать срабатывание и упростить поиск неисправности. При этом каждая группа автоматов снабжается собственным УЗО, что повышает надёжность всей схемы.
Особое внимание следует уделить маркировке: каждый автомат и соответствующая ему нулевая жила должны быть чётко промаркированы, чтобы исключить ошибочное перекрестное подключение, которое приведёт к ложному срабатыванию УЗО.
В трёхфазных системах используется четырёхполюсное УЗО. Автоматы могут быть как однофазными, так и трёхфазными. Нагрузка должна быть распределена равномерно по фазам, а нейтраль – всегда проходить через УЗО. Нарушение этого правила приведёт к постоянным срабатываниям даже при отсутствии утечки.
Частые ошибки при подключении нескольких автоматов к одному УЗО
Ошибка в последовательности подключения автоматов также встречается часто. Подключение в произвольном порядке без учета схемы распределения нагрузки вызывает неправильное распределение токов утечки и затрудняет диагностику при срабатывании УЗО.
Отсутствие отдельного нулевого и защитного проводника для каждой линии нарушает условия работы УЗО. Совмещение нулевых проводников разных групп автоматов в одной шине приводит к ложным срабатываниям и снижению чувствительности.
Подключение автоматов с разной характеристикой времени срабатывания (например, одно быстродействующее, другое с задержкой) к одному УЗО без анализа их взаимодействия вызывает некорректную работу всей цепи и повышает риск отключения питания при перегрузках.
Нарушение требований к прокладке и сечению кабелей – частая причина падения эффективности УЗО. Использование проводников с недостаточным сечением или длительные участки с высоким сопротивлением создают условия для утечки токов и неправильного срабатывания защитного устройства.
Игнорирование нормативных требований ПУЭ и рекомендаций производителя УЗО по количеству подключаемых автоматов приводит к нестабильной работе. Например, согласно ПУЭ, к одному УЗО рекомендуется подключать не более 4–6 автоматов, в зависимости от типа и условий эксплуатации.
Отсутствие проверки срабатывания УЗО после монтажа и периодически в процессе эксплуатации снижает безопасность. Рекомендуется проводить испытания с помощью кнопки теста или специализированных приборов не реже одного раза в полгода.
Вопрос-ответ:
Можно ли подключать к одному УЗО автоматы с разной силой тока?
Да, это возможно, но важно, чтобы номинальный ток УЗО был не меньше суммы токов автоматов или не ниже самого мощного из них. Если подобрать УЗО с слишком низким номинальным током, оно может часто отключаться или не обеспечивать необходимую защиту. Важно также учитывать характеристики нагрузки и распределение токов, чтобы избежать ложных срабатываний.
Сколько автоматов обычно разрешается подключать к одному УЗО по правилам?
Согласно требованиям ПУЭ и технических норм, к одному УЗО обычно допускается подключать от 3 до 6 автоматов, в зависимости от мощности и типа нагрузки. Главное, чтобы суммарный ток нагрузки не превышал номинал УЗО и не создавал риск некорректной работы устройства. В некоторых случаях, например, при высоких токах или специальных нагрузках, количество может быть меньше.
Как подключение нескольких автоматов к одному УЗО влияет на время срабатывания устройства?
Подключение множества автоматов к одному УЗО увеличивает общую нагрузку, что может привести к замедлению или некорректному срабатыванию устройства при возникновении утечки. Чем больше нагрузок за одним УЗО, тем выше вероятность, что ток утечки будет распределён и уменьшен, из-за чего защитное устройство может не сработать своевременно. Поэтому количество автоматов и тип нагрузки должны тщательно подбираться.
Какие ошибки часто допускают при подключении нескольких автоматов к одному УЗО?
Частыми ошибками являются: подключение автоматов с сильно разной нагрузкой без учёта особенностей УЗО, превышение суммарного номинального тока, отсутствие учёта типа и чувствительности УЗО, а также неправильное распределение цепей. Это может привести к ложным отключениям, снижению уровня безопасности или даже повреждению оборудования.
Можно ли использовать одно УЗО для защиты нескольких отдельных линий в квартире?
Да, применение одного УЗО для нескольких линий допустимо при условии, что суммарный ток всех линий не превышает параметры устройства. Однако такой подход снижает удобство эксплуатации, так как при срабатывании УЗО отключается сразу вся группа линий. В некоторых случаях предпочтительнее ставить отдельные УЗО для разных зон, чтобы изолировать неисправности и повысить удобство обслуживания.
Можно ли подключать к одному УЗО больше трёх автоматов?
Количество автоматов, которые можно подключить к одному УЗО, не регламентируется жёстко в нормативных документах, однако существует ряд технических и практических ограничений. Обычно рекомендуется подключать не более 3–4 автоматов, чтобы избежать сложностей с координацией защиты и чтобы минимизировать вероятность ложных срабатываний. При большем числе автоматов нагрузка на УЗО увеличивается, что может повлиять на его стабильную работу и своевременное отключение при утечках тока.
Какие риски возникают при подключении большого количества автоматов к одному УЗО?
Если к одному УЗО подключить слишком много автоматов, возрастает вероятность ложных срабатываний, поскольку суммарный ток утечки от разных цепей может превысить уставку устройства. Кроме того, усложняется поиск причины отключения при аварии, так как УЗО отключит сразу все линии, а не отдельную. Это может привести к длительному простою и затруднениям в эксплуатации. Также увеличивается вероятность, что повреждение в одной цепи повлияет на остальные, снижая общий уровень безопасности.
