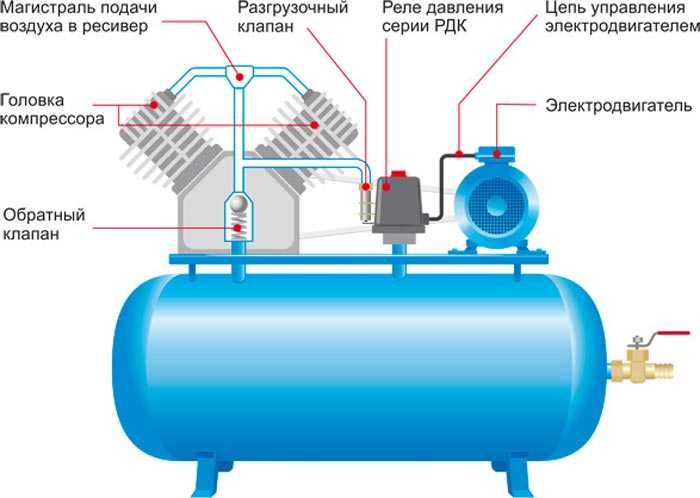

Подключение компрессора на 380 В требует не только наличия трёхфазной электросети, но и соблюдения ряда технических и нормативных требований. Каждое отклонение от стандарта может привести к дополнительным расходам, поэтому важно точно понимать, какие этапы включает процесс подключения и за что придётся платить.
Наиболее распространённые затраты: услуги электрика (от 5 000 до 15 000 ₽), покупка кабеля соответствующего сечения (в среднем 100–300 ₽ за метр), установка автоматического выключателя (от 1 500 ₽) и коммутационного оборудования. При удалённости точки подключения расходы на прокладку кабеля могут увеличиться вдвое.
Помимо материалов и работ, необходимо учитывать оформление проекта электроснабжения (при мощности от 15 кВт), получение технических условий от сетевой организации и возможное усиление существующей линии. В сумме, для стандартного подключения компрессора мощностью до 7,5 кВт в частном хозяйстве, стоимость варьируется в пределах 20 000–40 000 ₽.
Если же оборудование подключается на производстве с учётом промышленных стандартов и требований к электробезопасности, сумма может превышать 70 000 ₽, особенно при необходимости щита учета, согласования проекта и подачи заявления в Ростехнадзор.
Проверка технической возможности подключения к сети 380 В
Перед началом подключения компрессора к трехфазной сети необходимо определить, имеется ли техническая возможность доступа к линии с напряжением 380 В. Это делается через сетевую организацию или управляющую компанию, обслуживающую здание или участок. В частном секторе запрос подается в энергоснабжающую компанию, указанную в региональном реестре поставщиков.
Основной этап – получение технических условий (ТУ). Для этого необходимо подать заявку, приложив копии правоустанавливающих документов на объект, схему предполагаемого электроснабжения, расчет мощности и описание нагрузки. Компрессоры средней производительности требуют подключения с выделенной мощностью от 4 до 15 кВт. Если существующие сети не рассчитаны на такую нагрузку, может потребоваться модернизация ввода или трансформаторной подстанции.
Проверка включает оценку текущей загрузки линий и наличия свободной мощности. Это проводится специалистами сетевой организации с выездом на объект. В случае подтверждения возможности подключения выдается ТУ с перечнем необходимых работ, включая тип вводного автомата, сечение кабеля, способ прокладки и требования к узлу учета.
При отсутствии технической возможности подключение возможно только после реконструкции сетей, что потребует отдельного проектирования и согласований. Это может значительно повлиять на сроки и бюджет проекта. На этом этапе целесообразно провести сравнительный анализ стоимости альтернативных вариантов питания, включая автономные источники или снижение нагрузки оборудования.
Определение необходимой мощности компрессора и нагрузки
Перед выбором схемы подключения компрессора к сети 380 В важно точно определить его номинальную мощность и характер нагрузки. Ошибки на этом этапе могут привести к недостаточной производительности, перегрузке сети или перегреву оборудования.
Мощность компрессора указывается в паспортных данных оборудования. Для промышленных моделей она может варьироваться от 3 до 75 кВт и более. Например, компрессор на 7,5 кВт потребляет ток около 15 А при напряжении 380 В. Для запуска агрегатов с прямым пуском рекомендуется, чтобы пусковой ток не превышал 2,5-кратного значения номинального.
Важно учитывать не только мощность самого компрессора, но и суммарную нагрузку всех потребителей, которые будут работать от одной линии. При проектировании электроснабжения добавляют резерв 15–20% для компенсации пусковых токов и колебаний напряжения. Если планируется подключение нескольких компрессоров или дополнительных электроприборов, расчет ведется по максимальной совокупной нагрузке.
Если компрессор работает с частыми циклами запуска и остановки, стоит учитывать режим работы двигателя (S1, S3 и т.д.) и выбирать оборудование с соответствующим запасом прочности. При наличии асинхронного двигателя без встроенного пускателя желательно установить устройство плавного пуска или частотный преобразователь, чтобы снизить пиковые нагрузки на сеть.
Для точного расчета рекомендуется использовать формулу: P = √3 × U × I × cos(φ), где P – активная мощность (Вт), U – линейное напряжение (В), I – ток (А), cos(φ) – коэффициент мощности, обычно для компрессоров он составляет 0,85–0,9. Расчёт позволяет определить, соответствует ли выбранный ввод питающей линии требованиям нагрузки.

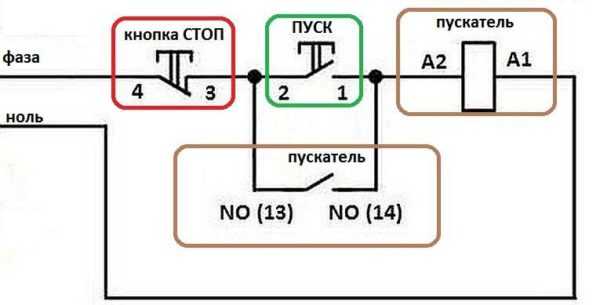

Сбор технической документации и получение разрешений
Перед подключением компрессора к сети 380 В необходимо собрать полный комплект технической документации, подтверждающей возможность и законность проведения работ. Этот этап напрямую влияет на сроки и стоимость подключения.
В первую очередь потребуется технический паспорт компрессора с указанием:
- номинального напряжения и частоты питания;
- максимальной потребляемой мощности (кВт);
- пускового тока и класса защиты;
- режима работы и графика нагрузки.
Следующий шаг – оформление технических условий (ТУ) на подключение оборудования к электросети. Для этого необходимо подать заявку в местную электроснабжающую организацию, приложив:
- копии документов на компрессор;
- ситуационный план участка или помещения с точкой подключения;
- заявленную мощность нагрузки и предполагаемый режим работы;
- документы, подтверждающие право собственности или аренды объекта.
После рассмотрения заявки выдается комплект ТУ с указанием допустимой мощности, точки подключения и условий выполнения работ. На основе этих данных разрабатывается проектная документация. Проект должен быть согласован с энергосбытом и, в ряде случаев, с Ростехнадзором.
Если оборудование монтируется на промышленном объекте, требуется также:
- акт разграничения балансовой принадлежности;
- согласование с пожарным надзором при установке в помещениях с повышенной взрывоопасностью.
Все работы по оформлению должны вестись параллельно с подбором электромонтажной организации, имеющей лицензию и допуск СРО. Без этого подключение к сети 380 В будет незаконным и может привести к штрафам или отключению от питания.

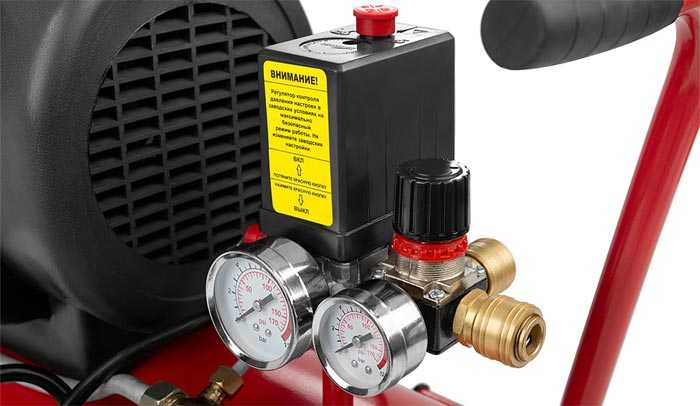

Выбор типа ввода и способа подключения компрессора
Перед подключением компрессора к сети 380 В необходимо определить оптимальный тип ввода электроэнергии – одноабонентский или многоабонентский. В случае промышленных объектов или цехов с высокой нагрузкой рекомендуется использовать индивидуальный ввод с собственным вводно-распределительным устройством (ВРУ), что позволяет обеспечить стабильную подачу питания и избежать просадок напряжения.
Если подключение производится в здании с общей инфраструктурой, потребуется согласование с управляющей организацией или собственником электросетей. В таких случаях подключение осуществляется через существующее распределительное устройство, и важно убедиться, что его номинал по мощности и току позволяет дополнительную нагрузку от компрессора.
Способ подключения зависит от конструкции самого компрессора и условий эксплуатации. Наиболее распространённые варианты:
- Прямое подключение через автоматический выключатель – используется для компрессоров с пусковым током не выше 2,5× номинального;
- Подключение через магнитный пускатель с тепловым реле – предпочтительно для оборудования с частыми пусками;
- Применение частотного преобразователя – оправдано при необходимости регулировки производительности или для снижения пусковой нагрузки;
- Звезда/треугольник – актуально для компрессоров от 5 кВт и выше, где требуется снижение пускового тока.
Для защиты цепи и оборудования выбирается автоматический выключатель с характеристикой типа C или D в зависимости от кратности пускового тока. Сечение кабеля рассчитывается с учётом длины линии, материала проводника и максимально возможной нагрузки. Например, для компрессора 7,5 кВт при длине кабеля до 30 метров потребуется медный кабель сечением не менее 4 мм².
Дополнительно необходимо предусмотреть заземление и установить УЗО, если компрессор размещается в условиях повышенной влажности или пыли. Нарушение этих требований может привести к отказу оборудования и риску поражения электрическим током.

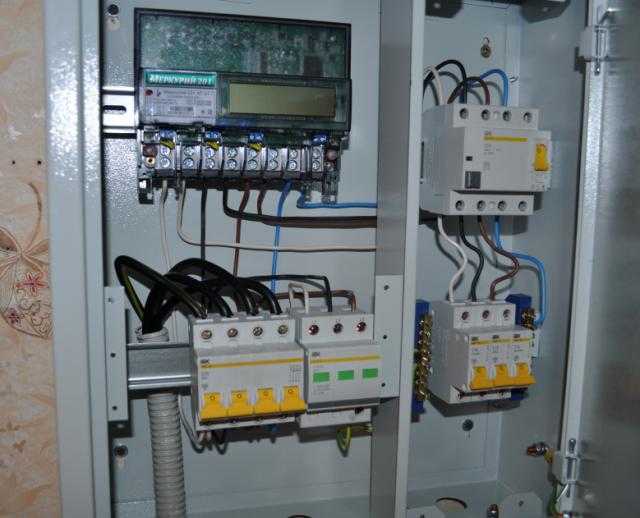

Расчет стоимости электромонтажных работ
Итоговая стоимость электромонтажа при подключении компрессора 380 В зависит от ряда параметров: протяжённости трассы, сложности кабельной разводки, способа прокладки, сечения кабеля, необходимости монтажа шкафов управления и количества точек подключения. Расчёт следует выполнять поэтапно, исходя из объёмов конкретных работ.
- Прокладка кабеля: Стоимость зависит от длины трассы и способа укладки (в лотках, гофре, под штукатуркой или в земле). Средняя цена – от 150 до 500 руб. за погонный метр.
- Установка автоматов и УЗО: Один модульный автомат – 300–800 руб., в зависимости от номинала и бренда. Монтаж УЗО или диффавтомата – от 500 руб. за точку.
- Щит учета или щит управления: Сборка и монтаж щита на DIN-рейке – от 3 000 до 7 000 руб., не включая стоимость оборудования. При использовании готового шкафа – дополнительно учитывается его установка (от 1 000 руб.).
- Монтаж концевых соединений и клеммников: За каждую точку подключения – от 200 до 500 руб., с учётом опрессовки наконечников и маркировки.
- Заземление и уравнивание потенциалов: Прокладка отдельного заземляющего контура (если требуется) – от 4 000 руб. с материалами. Подключение к существующему контуру – около 1 000–2 000 руб.
Дополнительные расходы могут возникнуть при прокладке через стены или перекрытия (бурение, гильзовка), а также при необходимости временного демонтажа отделки. Стоимость таких работ варьируется от 500 до 2 000 руб. за проход.
Для предварительного расчёта рекомендуется учитывать общий бюджет на электромонтаж в пределах 15 000–45 000 руб. при стандартной схеме подключения и длине кабельной трассы до 20 метров. При этом более точная смета возможна только после выезда специалиста и составления проекта подключения.

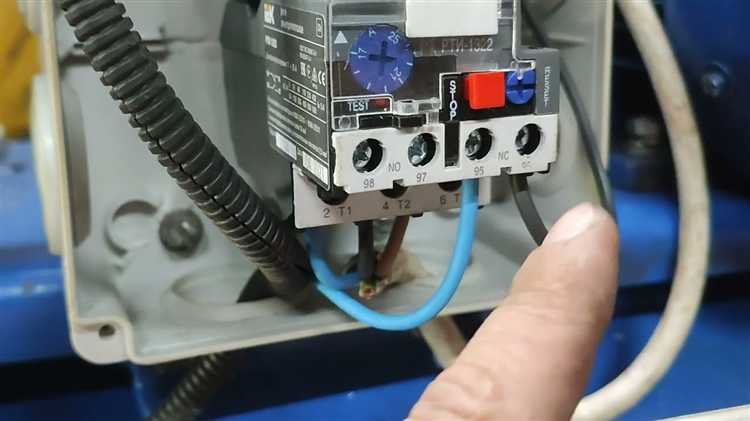

Учет стоимости материалов и комплектующих
Автоматический выключатель должен соответствовать номинальному току компрессора с запасом 25–30%. Его стоимость начинается от 1200 рублей для моделей на ток 16–25 А и может превышать 3000 рублей для более мощных вариантов с функцией защиты от короткого замыкания.
Распределительная коробка и клеммники учитываются отдельно. Средняя цена коробки около 400 рублей, а комплект клеммников – 200–500 рублей, в зависимости от количества контактов и материала.
Если необходимы дополнительные элементы – ПЗВ (устройство защитного отключения) или контактор, их цена может добавить от 1000 до 3500 рублей к общей стоимости. Следует выбирать комплектующие с сертификатами соответствия, чтобы избежать проблем при эксплуатации.
Расходные материалы – крепежные элементы, гофротрубы, изолента – обычно составляют 5–10% от общей суммы основных комплектующих, что следует учитывать при окончательном расчете.
Для точного бюджета рекомендуют предварительно составить спецификацию по каждому элементу, учитывая длину кабеля и количество используемых соединений, чтобы избежать перерасхода и дополнительных затрат при монтаже.

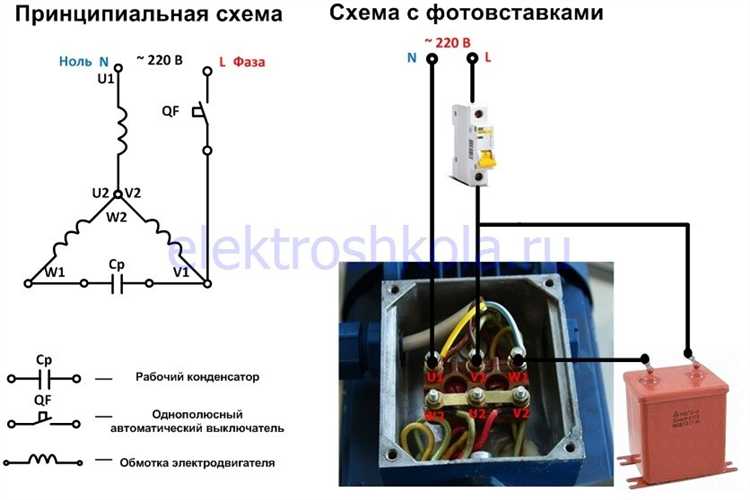

Оплата услуг электролаборатории и пуско-наладки
Стоимость проверки электроустановки и пусконаладочных работ зависит от мощности компрессора и сложности подключения. Средняя цена услуг электролаборатории для оборудования до 15 кВт варьируется от 5 000 до 8 000 рублей. Для компрессоров мощностью свыше 15 кВт цены начинаются от 10 000 рублей.
Включается измерение сопротивления изоляции, проверка цепей заземления, тестирование работы автоматики и средств защиты. Каждый этап фиксируется протоколом, обязательным для приемки и последующей эксплуатации.
Пусконаладочные работы стоят дополнительно от 3 000 до 7 000 рублей, в зависимости от сложности схемы и необходимости настройки пусковых устройств (пускатели, реле, частотные преобразователи). При монтаже с использованием новых элементов стоимость увеличивается пропорционально.
Рекомендуется заключать договор с электролабораторией, где фиксируются сроки и перечень услуг, чтобы избежать дополнительных расходов при необходимости повторных испытаний. Оплата часто разбивается на этапы: предоплата за подготовительные работы и финальная сумма после сдачи объекта.
Для снижения затрат можно заранее проверить комплектность и исправность оборудования, минимизируя количество повторных проверок и исправлений в процессе пусконаладки.

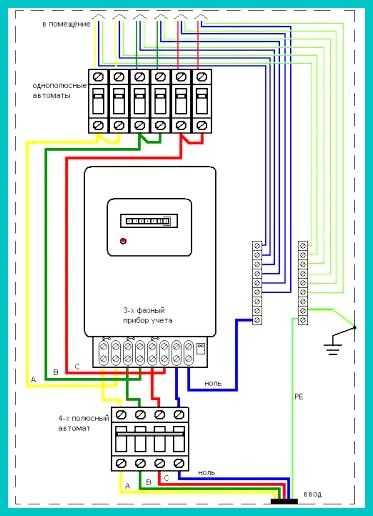

Формирование итоговой сметы расходов
Итоговая смета формируется на основе детального анализа каждого этапа подключения компрессора 380 В. В первую очередь учитывается стоимость материалов: кабелей, автоматов, розеток, клеммников и крепежа. Средняя цена кабеля ВВГнг 3х6 мм² варьируется от 120 до 160 рублей за метр, на что необходимо заложить точный метраж с учетом запаса.
Далее рассчитываются затраты на электромонтажные работы. Часовая ставка электрика для подключения компрессора обычно составляет 1000–1500 рублей, а общие трудозатраты – от 4 до 8 часов в зависимости от сложности и условий монтажа.
Оплата услуг электролаборатории включается отдельно: проверка сопротивления изоляции, измерение тока и пуско-наладочные работы обычно обходятся в 5000–8000 рублей, что подтверждается соответствующими протоколами испытаний.
Также важно учесть дополнительные расходы на получение разрешений и согласований, которые в среднем составляют 3000–6000 рублей, включая подготовку и подачу документов.
Резюмируя, итоговая сумма складывается из стоимости материалов, работы, лабораторных испытаний и административных расходов. Рекомендуется формировать смету с запасом 10–15% на непредвиденные расходы и корректировки по факту выполнения работ.
Вопрос-ответ:
Какие основные этапы включает процесс подключения компрессора на 380 В?
Подключение компрессора на 380 В состоит из нескольких ключевых шагов. Сначала необходимо определить технические параметры компрессора и требования к электросети, включая мощность и тип подключения. Затем проводят проверку технической возможности подключения к существующей сети, учитывают условия прокладки кабеля и защиты оборудования. После этого составляют смету расходов с учетом стоимости материалов и услуг электромонтажников. Последний этап — выполнение пуско-наладочных работ и проверка работы компрессора под нагрузкой.
Как формируется смета расходов на подключение компрессора 380 В и что в неё входит?
Смета складывается из стоимости основных компонентов и работ. В неё включают цену кабеля и защитных устройств, расходы на установку автоматики и монтаж электрооборудования, оплату работы специалистов и проведение испытаний. Часто учитываются дополнительные затраты на получение разрешений и оформление технической документации. Стоимость материалов зависит от мощности компрессора и протяжённости линии, а услуги электромонтажников — от сложности работ и региона.
Какие требования предъявляются к электромонтажным работам при подключении компрессора на 380 В?
Работы должны соответствовать нормам электробезопасности и техническим регламентам. Важно правильно выбрать сечение кабеля и защитные устройства, чтобы обеспечить надежную защиту от перегрузок и коротких замыканий. Монтаж включает установку автоматов, контакторов и пускателей, прокладку проводки в соответствии с планом, а также проведение измерений сопротивления изоляции и тестирование работы схемы под нагрузкой. При монтаже соблюдают требования к заземлению и защитным устройствам.
Какие расходы связаны с пуско-наладкой компрессора после подключения к сети 380 В?
Пуско-наладка включает в себя проверку правильности подключения, тестирование работы компрессора в различных режимах и настройку защитных устройств. Расходы зависят от стоимости услуг специалистов, времени работы и необходимости использования специализированного оборудования. Иногда в эту статью сметы включают оплату электролаборатории за проведение испытаний и измерений. В итоге пуско-наладочные работы позволяют убедиться в корректной работе оборудования и безопасности эксплуатации.
Какие факторы влияют на стоимость материалов при подключении компрессора на 380 В?
Цена материалов зависит от мощности компрессора, длины прокладываемого кабеля и выбранных защитных устройств. Например, для мощных компрессоров потребуется кабель с большим сечением, что увеличивает стоимость. Тип автоматов и наличие дополнительных элементов, таких как реле и контакторы, тоже влияют на итоговую сумму. Кроме того, региональные особенности ценообразования и поставщики материалов могут менять стоимость.
Как формируется итоговая стоимость подключения компрессора 380 В по шагам?
Стоимость подключения включает несколько ключевых этапов. Сначала проводится оценка технических условий — проверяется доступность электрической сети с нужными параметрами, определяется мощность компрессора и требуемая нагрузка. Затем рассчитываются затраты на материалы: кабели, автоматы, клеммы и другие комплектующие. После этого формируется смета на электромонтажные работы с учётом сложности прокладки кабеля, установки щита и подключений. Не менее важны услуги электролаборатории, которые включают проверку сопротивления изоляции и тесты безопасности после монтажа. В завершение учитывается стоимость пуско-наладки и ввода оборудования в эксплуатацию. Все этапы суммируются для получения итоговой цены, которая может варьироваться в зависимости от региона, условий монтажа и специфики объекта.
