Винтовые сваи можно установить вручную без привлечения спецтехники, если длина стержня не превышает 2,5 метра, а диаметр лопасти составляет до 108 мм. Такие параметры позволяют закрутить сваю вдвоём с помощью рычага. Важно правильно подготовить участок, точно определить точки установки и соблюдать технику монтажа, чтобы избежать перекосов и потери несущей способности.
Перед началом работ необходимо исследовать грунт. На плотных песках и супесях с глубиной промерзания до 1,2 м оптимальная длина сваи – 2–2,5 м. В торфяных и слабых грунтах потребуется удлинение или использование свай большего диаметра. Маркировка типа СВС108/2500 указывает на диаметр ствола 108 мм и длину 2500 мм, чего достаточно для большинства частных построек.

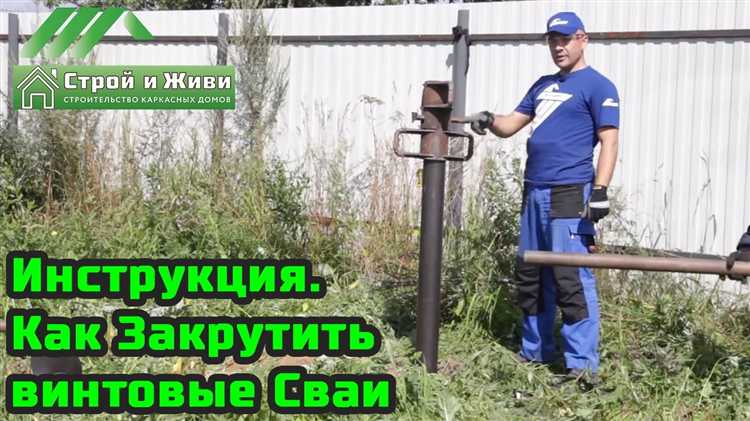

Для монтажа потребуется минимум два человека и рычаг длиной 3–4 метра. Его вставляют в оголовок сваи и вращают по часовой стрелке, удерживая вертикаль при помощи уровня. При отклонении более 2–3 градусов несущая способность резко снижается. При сильном сопротивлении грунта рекомендуется углубляться с поворотом не более 5–10 см за один цикл вращения, следя за равномерным заглублением витка.
Если при вращении возникает перекос, работу нужно приостановить и выровнять сваю до продолжения. При достижении проектной глубины оголовок обрезается по уровню, и устанавливается металлическая платформа под опору конструкции. Резка производится болгаркой, а сварочные швы защищаются антикоррозийным составом.
Как выбрать диаметр и длину сваи в зависимости от грунта
Для плотных глинистых и суглинистых грунтов, где несущая способность высокая, целесообразно использовать сваи диаметром 89–108 мм. Они обеспечивают достаточную устойчивость при умеренных нагрузках, таких как каркасные дома, веранды или заборы.
В песчаных грунтах среднего и плотного сложения также применимы сваи диаметром 108 мм, однако при строительстве тяжёлых конструкций лучше выбирать диаметр 133 мм или больше, так как такие сваи передают нагрузку более равномерно и имеют большую площадь опоры.
Для торфяных и болотистых участков, где требуется достижение несущих слоёв, длина сваи должна быть от 2,5 метров и более. В таких условиях важно закручивать сваи до упора в плотный грунт, иначе они не обеспечат стабильности конструкции. Диаметр также должен быть увеличен – не менее 133 мм – чтобы компенсировать слабую боковую устойчивость.
На скальных и сильно обломочных почвах возможны сложности с заглублением, поэтому предпочтение отдают укороченным сваям длиной до 1,6 метра с прочной литой головкой и минимальным диаметром 89 мм. Важно заранее провести разведку и убедиться, что заглубление вообще возможно без бурения.
При строительстве на участках с перепадами высот важно учитывать не только тип грунта, но и требуемый вылет над уровнем земли. В этом случае длину сваи рассчитывают как сумму глубины заглубления и необходимой высоты над поверхностью, добавляя запас не менее 20 см.
Что нужно учесть при разметке участка под винтовые сваи
Перед началом разметки необходимо получить топографическую информацию о рельефе участка. Неровности, уклоны, наличие подземных коммуникаций и плотность застройки рядом с границами влияют на размещение опор. Даже при визуально ровной поверхности перепад высот может достигать нескольких десятков сантиметров, что критично при установке обвязки.
Расстояние между сваями определяется нагрузкой от конструкции и типом грунта. Для легких построек (бытовки, террасы) шаг между сваями составляет 1,5–2,5 метра. При большей нагрузке, например, для каркасного дома, расстояние уменьшается до 1,2–1,8 м. Обязательно учитывать необходимость размещения дополнительных свай под перегородками, печью, лестницами или другими точечными нагрузками.
Все оси разметки должны быть выверены по диагоналям с точностью до 1 см. Малейшее смещение приведет к перекосу всей конструкции, особенно при устройстве обвязки. Удобно использовать лазерный уровень или теодолит. При их отсутствии подойдет строительный уровень с гидроуровнем, но проверку нужно производить не менее чем в трех точках на каждой линии.
Обозначение осей выполняется натянутыми шнурами между колышками. Шнуры должны быть натянуты строго горизонтально. Чтобы зафиксировать углы, применяются шаблоны или прямоугольники из досок с заранее заданными размерами. Расстояние от крайней сваи до границы участка должно составлять не менее 1,5 м – это упростит доступ для монтажа и обслуживания.
Дополнительно нужно учитывать глубину промерзания для региона – винтовая свая должна быть закручена ниже этой отметки. Это влияет на точку начала разметки по высоте. Если разметка не учтет уровень низа лопасти относительно нулевой отметки, то часть свай окажется неработающей.
Итоговая разметка должна быть зафиксирована с учетом запаса 10–15 см на возможную корректировку при закручивании. После окончания разметки целесообразно повторно проверить все оси, диагонали и углы перед началом бурения или вкручивания свай.
Как подготовить площадку для установки свай вручную
Снимите верхний слой грунта толщиной 20–25 см, удалив растительность и рыхлый грунт. Основание должно быть плотным и ровным.
Выравнивайте поверхность по уровню с точностью до 2 см. Используйте песок для подсыпки и уплотняйте его послойно, слои не должны превышать 5 см.
Удалите камни, корни и строительный мусор, которые могут помешать вертикальному погружению свай и равномерному распределению нагрузки.
Если грунт влажный или глинистый, обустроьте дренаж по периметру площадки с уклоном минимум 2% для отвода воды.
Установите обноску с колышками и натянутыми шнурами, чтобы точно разметить места расположения свай согласно проекту с отклонением не более 1 см.
Проверьте точки установки свай пробным зондированием лопатой или металлическим стержнем на глубину 30–50 см для выявления препятствий или слабых участков грунта.
Какие инструменты нужны для самостоятельного монтажа свай
Необходима также лопата или садовый бур для предварительной подготовки отверстий и удаления верхнего слоя почвы с корнями и камнями. Удобен гидравлический бур, если планируется установка большого количества свай и требуется глубокое проникновение.
Для контроля вертикальности установки применяют строительный уровень или нивелир. Вертикальность критична для равномерного распределения нагрузки на фундамент.
Рулетка или измерительная лента нужна для точной разметки точек под сваи с соблюдением проектных расстояний.
Если грунт сложный, рекомендуется иметь под рукой лом или монтировку для удаления камней или твердых включений.
Для защиты рук и повышения безопасности используют перчатки с плотным захватом и защитные очки от пыли и мусора.
В зависимости от условий можно дополнительно применить тележку или носилки для транспортировки свай и инструмента по участку.
Как правильно начинать закручивание сваи без отклонений
Первый этап – установка сваи строго вертикально. Для контроля положения используйте уровень или отвес. Малейшее отклонение на старте приведёт к смещению по мере погружения.
Перед началом работы убедитесь в ровности и твердости основания. Если грунт рыхлый, уплотните поверхность вокруг места установки сваи, чтобы предотвратить смещение при закручивании.
- Закрепите сваю в стартовом положении, контролируя вертикаль уровнем с двух сторон – по горизонтали и в перпендикулярном направлении.
- Прикрепите к верхней части сваи импровизированный рычаг или используйте ручной инструмент с длинными рукоятками для равномерного вращения.
- Начинайте вращать сваю медленно, избегая рывков и перекосов. При появлении сопротивления проверьте вертикальность и при необходимости скорректируйте положение.
- Периодически проверяйте отвесом или уровнем вертикальность сваи. Делайте это каждые 10-15 оборотов.
- Если свая начинает отклоняться, остановитесь и аккуратно верните её в правильное положение до продолжения работ.
Важна постоянная равномерная нагрузка на рычаг при вращении, чтобы избежать перекоса. Не применяйте чрезмерных усилий, чтобы не повредить сваю или грунт.
При закручивании в твёрдый грунт можно использовать предварительное бурение небольшой лунки для облегчения входа сваи и уменьшения риска отклонений.
Как контролировать вертикальность сваи при закручивании
Вертикальность винтовой сваи определяет её несущую способность и устойчивость конструкции. Для контроля положения сваи при закручивании применяют несколько точных методов и инструментов.
Основной инструмент – строительный отвес. Его крепят к верхней части сваи, проверяя положение по отвесу в нескольких точках вокруг сваи. Отклонение по горизонту не должно превышать 1–2° от вертикали. При больших отклонениях необходимо скорректировать направление закручивания.
Также используют строительный уровень (линейный или цифровой). Его устанавливают вдоль сваи в нескольких местах. Если уровень показывает наклон более 1%, нужно временно остановить работу и выровнять сваю с помощью поворота или подтягивания.
Дополнительно применяют лазерный уровень для точного контроля вертикальности на больших участках. Лазер устанавливают на штатив, направляют на мишень, закреплённую на верхнем конце сваи. Смещение мишени относительно лазерной линии указывает на степень отклонения.
Для практики полезно фиксировать угол наклона сваи с помощью угломера при каждом обороте. Это позволяет своевременно заметить постепенное отклонение и избежать больших ошибок.
Если используется механический привод, контролируют усилие и направление вращения. Неравномерное усилие часто свидетельствует о смещении сваи, которое можно устранить корректировкой положения привода.
При работе вручную полезно применять ориентиры – натянутые по вертикали шнуры или рейки рядом со сваей. Они создают визуальную линию, к которой легко приравнять положение сваи.
Точность контроля обеспечит долговечность фундамента и защитит от перекосов, способных привести к деформациям или разрушениям.
Что делать, если свая упирается в препятствие под землёй
При закручивании сваи, если она встретила твёрдое препятствие – камень, крупный корень или бетонный фрагмент, важно не усиливать давление без анализа. Попытка продолжить закручивание может привести к повреждению сваи или инструмента.
Первым шагом следует остановить вращение и проверить, насколько глубоко находится препятствие. Для этого можно слегка выкрутить сваю назад на 10-15 см и снова закрутить, чтобы определить реакцию.
Если препятствие жёсткое и не поддаётся сдвигу, рекомендуют применить метод прокручивания сваи с небольшими колебаниями по оси – поворачивать туда-сюда с небольшим усилием. Это помогает разрыхлить почву вокруг препятствия и облегчить продвижение.
При невозможности преодолеть барьер, стоит использовать механический рычаг или домкрат, чтобы создать дополнительное усилие на сваю с одновременным вращением. Это снижает риск деформации металла.
Если и это не помогает, можно пробурить отверстие рядом с препятствием с помощью ручного бура или перфоратора с насадкой для грунта, освободив место для прохождения сваи.
В крайнем случае, если препятствие слишком крупное и жёсткое, лучше остановить закручивание в данном месте и перенести сваю на другую позицию с сохранением проектного шага. Это предотвратит повреждения и сохранит несущую способность фундамента.
Как определить, что свая закручена на нужную глубину
Глубина закручивания винтовой сваи зависит от типа грунта, нагрузок и проекта фундамента. Контроль глубины требует точных методов и инструментов.
- Измерение длины сваи. Наиболее простой способ – заранее знать длину сваи и фиксировать её полностью в грунте. Внешне отмечают уровень земли на стволе сваи и следят, чтобы он совпал с проектной отметкой после закручивания.
- Использование геодезического прибора. Уровень или лазерный дальномер позволяют замерить высоту сваи относительно горизонта, уточняя, сколько она погружена в землю.
- Проверка сопротивления закручиванию. В момент закручивания сила усилия резко возрастает при достижении плотного грунта. При снижении скорости проворачивания и росте сопротивления стоит остановиться и проверить глубину.
- Пробное бурение. При сомнениях выполняют предварительное бурение на расчетную глубину для проверки состояния грунта, что помогает избежать закручивания сваи на меньшую глубину.
Для большинства строительных задач минимальная глубина закрутки сваи – 1,5–2 метра, но при слабых грунтах она может достигать 3–4 метров и более.
Важный критерий – достижение несущего слоя. Если известно расположение плотных слоев (песок, глина, каменистый грунт), свая должна входить минимум на 20–30 см в этот слой для надёжной опоры.
- Подготовить отметку уровня грунта на сваях перед началом работы.
- Проверять глубину после каждых 0,5 метра закручивания с помощью рулетки или измерительных приборов.
- Оценивать усилие вращения: при резком увеличении сопротивления фиксировать текущую глубину.
- Если усилие не растет, продолжать вращение до достижения проектной глубины.
Без соблюдения этих рекомендаций есть риск недостаточной несущей способности, что может привести к просадкам или перекосам конструкции.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельного закручивания винтовых свай?
Для установки винтовых свай вручную потребуется несколько основных инструментов. Это ручной или механический домкрат для создания усилия при вращении сваи, ломы или трубы для рычага, уровень или отвес для контроля вертикальности, рулетка для измерения глубины и маркер для разметки. В некоторых случаях полезна будет сварка для усиления соединений. Важно, чтобы инструменты были прочными и подходили по размеру к диаметру сваи.
Как определить нужную глубину закручивания сваи в зависимости от типа грунта?
Глубина зависит от структуры и несущей способности грунта. В плотных песках и глинах обычно достаточно закрутить сваю до слоя с высокой плотностью или до естественного плотного основания. В пучинистых или слабых грунтах сваи надо закручивать глубже, часто ниже уровня промерзания, чтобы избежать подъемов и смещений. Определить глубину можно по проектным расчетам или результатам геологических изысканий на участке. Проверка производится по сопротивлению вращению — когда усилие резко возрастает и свая перестаёт погружаться, значит достигнут необходимый слой.
Как избежать отклонения сваи от вертикали при самостоятельной установке?
Вертикальность можно контролировать несколькими способами. На начальном этапе стоит установить направляющую или использовать отвес для точного выравнивания сваи перед началом закручивания. При вращении следует контролировать уровень через уровень или лазерный нивелир, корректируя положение при необходимости. Не стоит прилагать излишних усилий с одной стороны — равномерное давление и плавное вращение минимизируют смещение. Если свая начала отклоняться, лучше остановиться и скорректировать положение, а не пытаться «выправить» силой во время дальнейшего закручивания.
Что делать, если свая упирается в камень или другое препятствие под землёй?
Если свая столкнулась с твердым препятствием, сначала нужно определить характер и размеры преграды. Если это камень небольшой величины, можно попробовать изменить направление установки, слегка сдвинув сваю в сторону. При крупном препятствии лучше выкопать участок вокруг и устранить камень вручную или с помощью техники. В некоторых случаях допустимо укоротить сваю и установить дополнительную рядом, чтобы распределить нагрузку. Повторная попытка закрутить сваю через препятствие часто приводит к деформации или повреждению конструкции, поэтому обход преграды важен для долговечности фундамента.
