Светодиодные ленты с тремя контактами чаще всего относятся к типу RGB с общим анодом (положительным проводом) и тремя каналами управления: красным, зелёным и синим. Для корректного подключения такой ленты требуется совместимый контроллер и источник питания с соответствующими параметрами.
Перед подключением необходимо определить назначение каждого контакта. Как правило, общий анод обозначается как +12V или V+, а остальные провода – R, G и B. Цветовая маркировка может отличаться, поэтому следует ориентироваться на маркировку на самой ленте или использовать мультиметр для уточнения.
Напряжение питания обычно составляет 12 В постоянного тока. Блок питания должен обеспечивать не только нужное напряжение, но и достаточный ток, соответствующий суммарной мощности всей подключаемой ленты. Например, для ленты мощностью 14,4 Вт/м длиной 5 метров потребуется источник питания на 72 Вт с запасом по мощности.

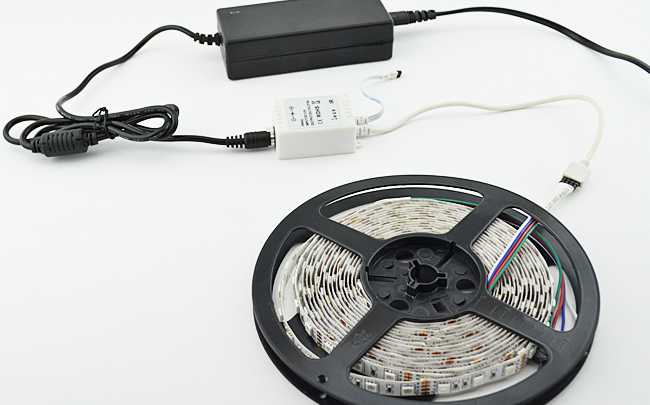

Контроллер RGB подключается между блоком питания и лентой. К контроллеру подводится питание (обычно через разъём DC 5.5×2.1 мм или клеммы), а к выходам подключаются соответствующие каналы R, G и B, а также общий анод. Неверное подключение приведёт к искажению цвета или полной неработоспособности.
Соединения выполняются через клеммы, пайку или специальные разъёмы. При использовании пайки рекомендуется применять термоусадочную трубку для изоляции. Необходимо следить за качеством контактов и исключить возможность короткого замыкания.
Что обозначают три контакта на светодиодной ленте
Обозначения контактов обычно наносятся на саму ленту. Например, V+, G, B или V+, R, G. Если указаны именно такие символы, значит, питание подаётся на V+, а регулировка яркости цветов осуществляется путём подключения R и G (или G и B) к контроллеру через транзисторы или MOSFET’ы с ШИМ-сигналом.
При подключении важно учитывать полярность. Неправильное соединение приведёт к неработающим сегментам или выходу из строя компонентов. Перед монтажом следует определить, является ли общий контакт положительным (анод) или отрицательным (катод), сверившись с маркировкой и документацией.
Если на ленте нет маркировки, определить назначение контактов можно мультиметром в режиме прозвонки диодов. Один из контактов будет общим – через него прозваниваются два других с разных полярностей. Это и есть общий анод или катод. После этого можно подключать ленту к соответствующему контроллеру.
Как определить полярность контактов и назначение каждой линии
Светодиодные ленты с тремя контактами чаще всего относятся к типу RGB, где отсутствует общий анод или катод. Чтобы точно определить назначение каждого контакта, необходимо провести проверку с использованием мультиметра и источника питания.
- Подключите источник питания 12 В или 24 В (в зависимости от маркировки ленты) к клеммам через резистор на 330–470 Ом, чтобы исключить повреждение светодиодов при ошибке подключения.
- Один контакт ленты соедините с плюсом питания. Остальные поочерёдно соединяйте с минусом через резистор. Если при этом загорается один из цветов (красный, зелёный или синий), это контакт соответствующего канала.
- Повторите проверку для всех комбинаций. Если цвет меняется, фиксируйте соответствие: например, при замыкании на землю загорается красный – это канал R.
Для более точной идентификации используйте мультиметр в режиме «прозвонки диодов»:
- К плюсу щупа подключите один контакт, минус – поочерёдно к другим.
- Если видна слабая засветка определённого цвета, вы определили активный канал.
- Контакт, при подключении к которому засвечиваются все каналы при смене второго щупа, – общий (GND или V+).
На практике встречаются два основных варианта:
- Общий анод: один контакт подаётся на +12 В, остальные три – минусовые каналы R, G, B.
- Общий катод: один контакт – GND, остальные три – плюсовые R, G, B.
Некоторые производители маркируют контакты прямо на плате: буквами R, G, B и V+ или GND. Визуальный осмотр с увеличением помогает обнаружить эти обозначения, если они не стерты. Если маркировка отсутствует, используйте вышеописанный метод с тестированием каналов.
Подбор подходящего контроллера для трёхконтактной ленты
Трёхконтактные светодиодные ленты, как правило, относятся к типу RGB с общим анодом или катодом. Перед покупкой контроллера необходимо уточнить тип подключения ленты: GND + R/G/B (общий плюс) или V+ + R/G/B (общий минус). Несовпадение приведёт к неработающей схеме или повреждению оборудования.
Контроллер должен поддерживать широтно-импульсную модуляцию (ШИМ) с возможностью управления яркостью каждого канала. Для стандартных RGB-лент с тремя каналами подойдут контроллеры с тремя независимыми выходами, рассчитанными на нужный ток (обычно от 2 до 6 А на канал).
Для бытового использования оптимальны контроллеры с пультом ДУ на инфракрасной или радиочастотной связи. Если требуется управление с телефона, выбирают модели с поддержкой Wi-Fi или Bluetooth. Поддержка приложений вроде Tuya или Magic Home упрощает настройку.
При длине ленты свыше 5 метров стоит учитывать падение напряжения и выбирать контроллер с возможностью подключения дополнительных усилителей сигнала. Это особенно важно для 12-вольтовых систем, где снижение яркости на удалённых участках заметно.
Контроллер должен соответствовать напряжению питания ленты: 5 В, 12 В или 24 В. Несовпадение приведёт к выходу из строя как ленты, так и самого устройства. Убедитесь, что входной разъём контроллера совместим с блоком питания, а выходные клеммы – с контактами ленты.
Для стационарных установок, где требуется синхронизация с другими системами, подойдут контроллеры с поддержкой DMX512 или управления по 0–10 В. Они интегрируются в профессиональные осветительные схемы и позволяют точно настраивать светоэффекты.

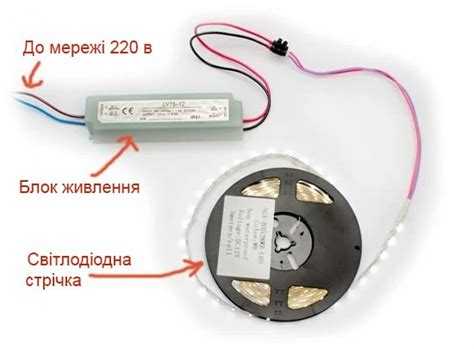

Схема подключения к блоку питания с учётом мощности
Перед подключением ленты необходимо рассчитать требуемую мощность блока питания. Для этого умножают мощность одного метра ленты (указана на упаковке, например, 14,4 Вт/м) на её общую длину. К полученному значению добавляют 20–30 % запаса, чтобы исключить перегрузку блока питания. Например, при длине 5 метров и мощности 14,4 Вт/м итоговая потребляемая мощность составит 72 Вт, а с запасом – около 90–95 Вт.
Подключение производится по следующей схеме: плюс от блока питания соединяется с общим анодом ленты (обычно маркируется как +12V или +), а минусовые каналы (R, G, B) – через контроллер, управляющий цветом. Если контроллер отсутствует, можно напрямую замыкать нужные каналы на минус, но в этом случае свет будет статичным.
Для стабильной работы ленты длиной более 5 метров рекомендуется подключение питания с двух сторон или через усилители сигнала. Это снижает падение напряжения по длине и предотвращает неравномерность свечения. Сечение проводов от блока питания до ленты выбирается исходя из тока нагрузки: при токе до 5 А рекомендуется использовать провод не тоньше 1,5 мм².
Важно учитывать номинальное напряжение: блок питания должен точно соответствовать напряжению ленты (чаще всего 12 В или 24 В). Превышение приведёт к перегреву и выходу из строя, недостаток – к тусклому свечению.
Способы соединения ленты с контроллером и пайка разъёмов
Для подключения трёхконтактной светодиодной ленты к контроллеру используют два основных способа: с помощью разъёмов и пайки. Выбор зависит от условий монтажа, доступности инструментов и требований к надёжности соединения.

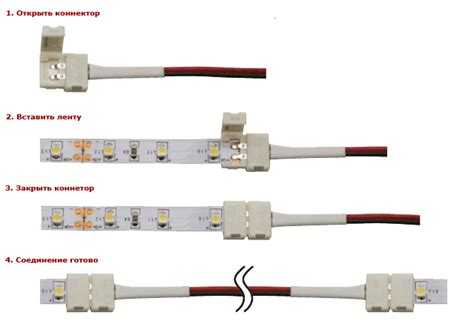

- Разъёмы для быстрой установки. Применяются зажимные коннекторы, совместимые с лентами 10 мм (для стандартных RGB). Контакты вставляются строго по маркировке: V+, R, G или B, в зависимости от типа ленты. Недопустимо смещение, так как это приводит к короткому замыканию или некорректной работе каналов.

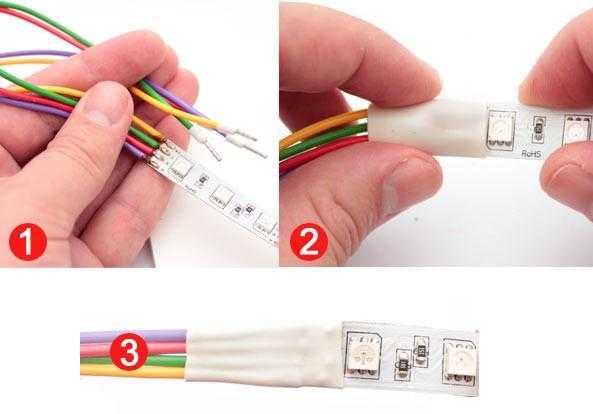

- Пайка проводов напрямую. Используется, когда соединение должно быть максимально надёжным. Провода припаиваются к контактным площадкам на ленте с предварительной зачисткой и лужением. Рекомендуется использовать канифольный флюс и припой с содержанием олова не менее 60%.
Если расстояние между лентой и контроллером превышает 1 метр, следует применять провода сечением не менее 0,5 мм². Для надёжности лучше использовать многожильный медный кабель с силиконовой изоляцией.
Проверка работы ленты после подключения и типичные ошибки
После подключения светодиодной ленты с тремя контактами первым делом проверяют подачу питания и правильность соединений. Для этого включите блок питания и контроллер, затем обратите внимание на равномерность свечения. Если отдельные секции не светятся, вероятна плохая пайка или обрыв в ленте.
Важно проверить соответствие полярности: общий контакт ленты должен быть подключён к общему выходу контроллера, а остальные контакты – к управляющим каналам. Ошибка в полярности часто вызывает отсутствие свечения или неправильное отображение цветов.
Типичная ошибка – недостаточный контакт в местах пайки. Проверьте целостность пайки, отсутствие холодных соединений и окислений. Рекомендуется использовать мультиметр в режиме прозвонки для контроля цепей.
Если лента частично светится или цвета искажаются, причина может быть в перегрузке по току. Рассчитайте мощность, исходя из длины ленты, и убедитесь, что блок питания и контроллер соответствуют нагрузке.
Проверьте целостность проводов и разъёмов. Часто ошибки вызваны повреждением изоляции или неправильным подключением проводов к клеммам контроллера. При подключении обратите внимание на маркировку и цвет проводов.
В случае нестабильной работы контроллера или мерцания ленты рекомендуется перепроверить схему подключения, а также при необходимости использовать дополнительный блок питания или усилители сигнала на длинных отрезках.
Перед финальной установкой полезно провести кратковременный тест под нагрузкой, чтобы выявить перегрев или неисправности. При обнаружении дефектов не подключайте ленту повторно без устранения причин, чтобы избежать повреждения компонентов.

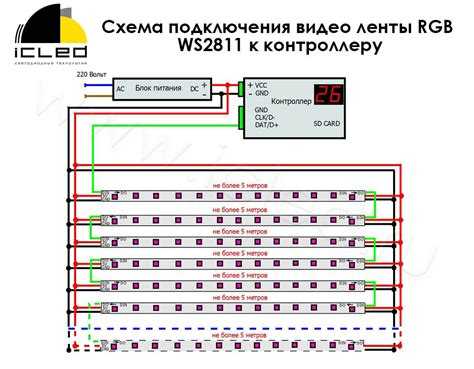

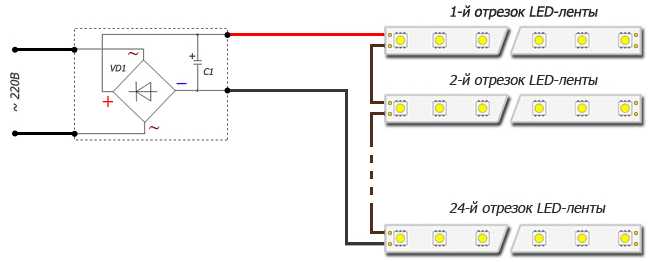

Подключение нескольких участков ленты в единую цепь
Провода питания подключают от одного источника с учётом суммарного потребления тока. При длине ленты свыше 5 метров рекомендуется подключать питание к каждому участку отдельно, чтобы избежать падения напряжения и мерцания.
Соединение участков между собой проводят паянием или через специальные разъёмы для трёхконтактных RGB-лент. При пайке важно обеспечить надёжный контакт и изоляцию каждого провода, чтобы исключить короткие замыкания.
Для соединения сигнальных линий используют провода одинакового сечения, не менее 0,5 мм². В местах соединений следует проверить сопротивление и целостность контактов мультиметром.
Не допускается последовательное подключение участков, так как ток будет ограничен самой длинной линией, а напряжение распределится неправильно, что приведёт к снижению яркости и повреждению ленты.
При использовании контроллера RGB необходимо соблюдать правильное распределение линий: общий плюс подключается к положительной клемме, а управляющие сигналы к соответствующим цветовым линиям каждого участка.
Если участки имеют разную длину, для выравнивания яркости допускается установка усилителей сигнала или дополнительных блоков питания в середине цепи.
Использование переходников и разветвителей для трёхконтактных лент
Для соединения нескольких участков трёхконтактной светодиодной ленты применяются специальные переходники и разветвители, которые обеспечивают корректное распределение питания и сигналов управления. Основные типы переходников включают прямые соединители, угловые и Т-образные разветвители.
При выборе переходника необходимо учитывать количество и тип контактов – для трёхконтактных лент это обычно +12V, R и G (или общий плюс и два канала управления). Контакты должны совпадать по назначению, иначе возможно некорректное отображение цвета или полное отсутствие свечения.
Разветвители предназначены для параллельного подключения нескольких лент к одному источнику сигнала и питания. Использование параллельного подключения снижает падение напряжения по сравнению с последовательным включением, особенно на больших длинах. При подключении более 5 метров ленты рекомендуется использовать усилители сигнала.
| Тип переходника | Назначение | Особенности |
|---|---|---|
| Прямой | Соединение двух отрезков ленты в один ряд | Обеспечивает равномерную передачу питания и сигналов без дополнительных контактов |
| Угловой (90°) | Соединение ленты под углом | Подходит для углов и изгибов с сохранением полярности |
| Т-образный разветвитель | Параллельное подключение нескольких лент к одному контроллеру | Обеспечивает одинаковое питание и сигнал на все выходы |
Для монтажа разъёмов рекомендуется использовать паяльник и флюс, что обеспечивает надежный контакт и устойчивость к вибрациям. При необходимости быстрого соединения допустимо использование клещевых коннекторов, но они менее надежны в длительной эксплуатации.
Важным условием является соблюдение полярности: обычно на ленте и разъёмах нанесены маркировки (+, R, G или аналогичные), которые необходимо точно совместить. Ошибки в подключении могут привести к выходу из строя светодиодов или контроллера.
Для защиты от влаги и механических повреждений соединения рекомендуется герметизировать силиконом или использовать специальные влагозащитные разъёмы, особенно при наружном монтаже.
Вопрос-ответ:
Как правильно определить назначение каждого из трёх контактов на светодиодной ленте?
Трёхконтактная светодиодная лента обычно имеет один общий контакт и два отдельных управляющих контакта. Общий контакт чаще всего является плюсом или минусом в зависимости от типа ленты (обычно плюс для лент с общим анодом). Чтобы точно определить, какой контакт за что отвечает, можно использовать мультиметр в режиме прозвонки или проверить маркировку на ленте — часто рядом с контактами нанесены обозначения (например, +, R, G, B или +, D, C). Если маркировка отсутствует, следует внимательно изучить документацию производителя или подключать питание поочерёдно, контролируя реакцию светодиодов, чтобы понять назначение каждой линии.
Можно ли соединять несколько участков трёхконтактной светодиодной ленты последовательно? Какие ограничения при этом возникают?
Соединять несколько участков трёхконтактной ленты последовательно не рекомендуется, так как каждая лента рассчитана на определённое напряжение и ток. При последовательном соединении напряжение увеличивается, что может привести к выходу из строя светодиодов. Правильнее использовать параллельное соединение, при котором каждый участок получает одинаковое напряжение питания. При параллельном соединении важно учитывать общую нагрузку и мощность блока питания, чтобы избежать перегрузки. Кроме того, при больших длинах ленты стоит применять усилители сигнала или подводить питание в нескольких местах для равномерного свечения.
Какие типы переходников и разветвителей подходят для подключения трёхконтактных светодиодных лент?
Для трёхконтактных светодиодных лент используются специальные разъёмы, рассчитанные на три провода: общий плюс (или минус) и два управляющих контакта. Переходники бывают в виде коннекторов с защёлками, позволяющих быстро соединять ленты без пайки, и в виде разветвителей, которые разделяют сигнал на несколько веток. Выбор зависит от типа ленты (например, RGB или адресуемой), ширины контактов и расположения выводов. Для более надёжного соединения с контроллером часто используют пайку проводов к контактным площадкам. Важно, чтобы разъёмы обеспечивали плотный контакт и не снижали качество сигнала управления.
Как проверить работоспособность трёхконтактной светодиодной ленты после подключения?
Для проверки сначала подключите ленту к блоку питания с подходящим напряжением, затем подключите управляющий контроллер или соответствующие провода к контактам. Если лента RGB, каждый цвет должен загораться при подаче сигнала. Если используется адресуемая лента, проверьте работу каждого сегмента с помощью контроллера. При отсутствии свечения убедитесь в правильности подключения, отсутствии повреждений и исправности блока питания. Также проверьте целостность проводов и контактов мультиметром. При неправильном подключении может гореть только один цвет или светодиоды не включаться вовсе.
