Дроссель является ключевым элементом в электрической цепи люминесцентной лампы, обеспечивая стабильное ограничение тока в рабочем режиме. Его индуктивное сопротивление предотвращает превышение максимально допустимого тока, что продлевает срок службы лампы и снижает риск перегрева. Без дросселя ток через лампу может резко возрасти после инициации разряда, что приведет к быстрому выходу оборудования из строя.
Оптимальный выбор параметров дросселя – индуктивности и допустимой мощности – зависит от характеристик конкретной лампы и типа пускорегулирующей аппаратуры. Например, для стандартных трубчатых люминесцентных ламп типоразмера Т8 индуктивность обычно варьируется в диапазоне от 1,0 до 2,5 мГн. Неправильно подобранный дроссель может привести к снижению светового потока и увеличению энергопотребления.
В современных схемах дроссели часто комплектуются конденсаторами для коррекции коэффициента мощности и снижения электромагнитных помех. Это улучшает энергетическую эффективность системы и соответствует требованиям нормативных документов по электробезопасности. Регулярная проверка состояния дросселя и замена при обнаружении перегрева или повреждений обязательны для поддержания стабильной работы люминесцентных светильников.

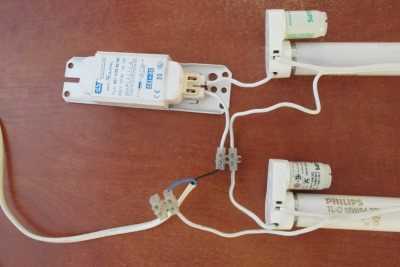

Функция дросселя в стартовом процессе лампы
Дроссель ограничивает ток в момент запуска люминесцентной лампы, предотвращая перегрузку электрической цепи. При подаче напряжения на лампу дроссель создает высокое индуктивное сопротивление, что вызывает рост напряжения на электродах и способствует ионизации газа внутри колбы.
В стартовом процессе ток резко возрастает, и без дросселя возможен чрезмерный ток, способный повредить нити накала и сократить срок службы лампы. Дроссель обеспечивает стабильное токовое ограничение в диапазоне 0,2–0,5 А, что оптимально для большинства стандартных ламп.
Кроме ограничения тока, дроссель участвует в формировании напряжения запуска, достигающего 200–300 В, необходимого для разжигания дуги. При этом индуктивность дросселя выбирается с учетом мощности лампы и характеристик стартера, чтобы обеспечить быстрое и надежное зажигание без многократных попыток.
Оптимальный подбор дросселя снижает мерцание и предотвращает перегорание нитей накала в первые секунды работы. Некачественные или неправильно подобранные дроссели увеличивают риск неустойчивого запуска и снижают эффективность лампы.
Рекомендуется использовать дроссели с индуктивностью, соответствующей паспортным параметрам лампы, и периодически проверять их исправность для поддержания надежности стартового процесса и максимальной долговечности люминесцентных ламп.

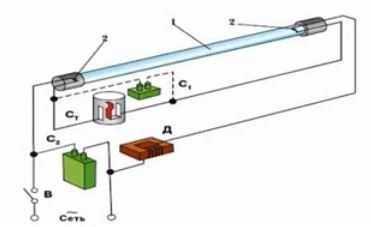

Как дроссель ограничивает ток в люминесцентной лампе
Дроссель выполняет функцию индуктивного ограничителя тока, снижая резкий рост силы тока после зажигания люминесцентной лампы. При включении лампы начальное сопротивление газового разряда минимально, что ведёт к скачку тока. Дроссель, обладая индуктивным сопротивлением, реагирует на изменение тока ЭДС самоиндукции, препятствуя резкому увеличению.
Индуктивное сопротивление дросселя рассчитывается по формуле XL = 2πfL, где f – частота сети, L – индуктивность. Для стандартных ламп 20–40 Вт индуктивность обычно находится в диапазоне 3–10 мГн, что обеспечивает ток ограничением порядка 0,2–0,3 А при напряжении сети 220 В.
При работе в цепи переменного тока дроссель создает сдвиг фаз, который уменьшает активную составляющую тока и стабилизирует разряд. Отсутствие дросселя приводит к перегрузке и быстрому выходу из строя лампы из-за перегрева электродов и нестабильного горения.
Правильный подбор дросселя должен учитывать мощность лампы и её тип. Недостаточная индуктивность не ограничит ток эффективно, что вызовет мерцание и снижение срока службы, а избыточная индуктивность ухудшит пусковые характеристики и увеличит энергопотери.
Современные рекомендации предусматривают использование магнитных или электронных балластов с контролем тока, однако классический дроссель сохраняет актуальность в бюджетных и простых схемах благодаря надежности и простоте.
Влияние параметров дросселя на срок службы лампы
Слишком низкое значение индуктивности приводит к росту пускового и рабочего тока, что увеличивает износ катодов и снижает ресурс лампы до 20-30%. При повышенной индуктивности пусковой ток уменьшается, но возрастает пусковое напряжение, что может привести к ухудшению разряда и преждевременной деградации покрытия электродов.
Рекомендуется выбирать дроссели с индуктивностью в диапазоне, заданном производителем лампы, с точностью не менее ±5%. Нарушение этого диапазона ведёт к нестабильной работе и увеличению частоты перезапусков, что сокращает срок службы на 15-25%.
Качество сердечника и материала обмотки влияет на тепловые потери и стабильность индуктивности при нагреве. Использование дросселей с ферритовыми сердечниками и высококачественной медной обмоткой снижает нагрев на 10-15%, что положительно сказывается на долговечности лампы.
Параметры электрического сопротивления обмотки должны быть минимальны – превышение сопротивления более чем на 10% от номинала увеличивает нагрев и ускоряет деградацию элементов лампы.
Важен правильный подбор рабочих характеристик дросселя под конкретный тип лампы: при несоответствии характеристик возрастает риск нестабильного горения, что ведёт к сокращению ресурса на 30% и более.

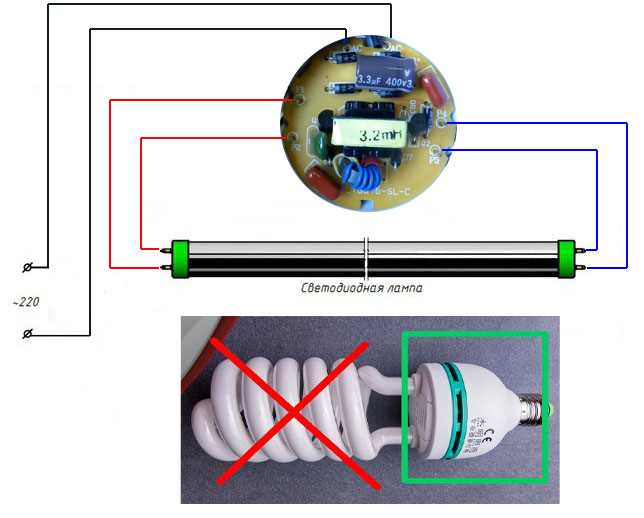

Выбор дросселя для разных типов люминесцентных ламп
При подборе дросселя необходимо учитывать тип люминесцентной лампы, так как параметры и требования к пуску и работе различаются. Для ламп с низким давлением пара ртути, таких как Т8 и Т5, важен дроссель с индуктивностью, обеспечивающей стабильный ток и минимальные потери. Рекомендуется выбирать дроссели с номинальным током на 10–15% выше рабочего, чтобы исключить перегрев и продлить срок службы.
Лампы с повышенной длиной и мощностью (например, Т12 мощностью 40 Вт и выше) требуют дросселей с увеличенной индуктивностью и мощностью рассеяния. Для таких ламп оптимальны дроссели с коэффициентом индуктивности от 15 до 25 мГн, способные выдерживать пусковой ток без значительного снижения индуктивности.
Экономичные компактные люминесцентные лампы нуждаются в специализированных дросселях с точной индуктивностью и минимальным сопротивлением обмоток, чтобы обеспечить эффективный запуск и равномерное горение. В таких случаях предпочтительнее использовать дроссели с ферритовым сердечником, снижающим потери на нагрев.
Для ламп с электронным балластом дроссели не применяются, так как управление током и пуск обеспечиваются схемой балласта. Важно отличать эти лампы от традиционных с магнитным дросселем, чтобы избежать неправильного выбора и последующего выхода из строя.
При работе с лампами специального назначения (например, лампы с повышенным содержанием пара ртути или широкоспектральные) необходимо учитывать рекомендации производителя. Часто требуется дроссель с увеличенной магнитной проницаемостью сердечника и повышенной термостойкостью обмоток.
Важный параметр – максимальное напряжение на дросселе в момент запуска, которое может превышать номинальное напряжение лампы в 1,5–2 раза. Это требует подбора дросселя с соответствующими характеристиками, чтобы исключить пробой изоляции и короткое замыкание.
При замене дросселя необходимо сверять маркировку и параметры индуктивности, тока и напряжения, учитывая износ и техническое состояние используемой лампы. Правильный подбор гарантирует стабильную работу и безопасность эксплуатации.

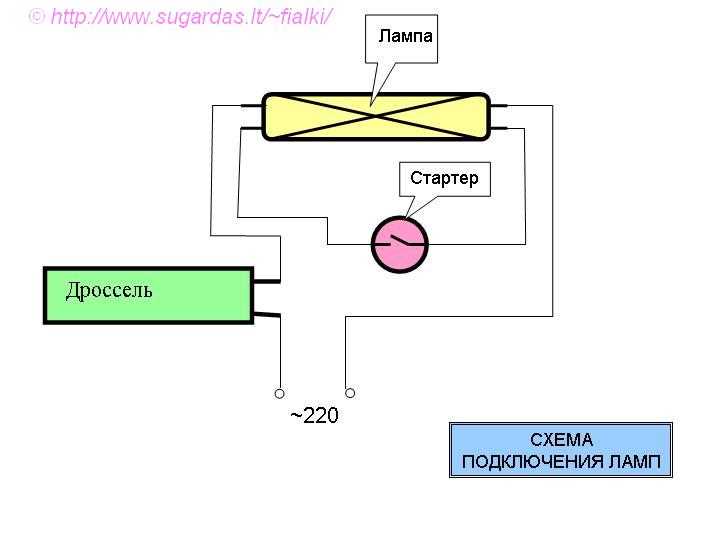

Причины перегрева дросселя и способы их устранения
Перегрев дросселя в люминесцентных лампах возникает преимущественно из-за повышенного тока, превышающего номинальные значения, что связано с нарушениями в электрической цепи или ухудшением параметров самого дросселя. Основной фактор – снижение индуктивности вследствие ослабления магнитного сердечника или изменения качества обмоточного провода.
Недостаточный теплоотвод из-за плохого контакта с корпусом или запылённости снижает эффективность охлаждения, что приводит к накоплению тепла внутри конструкции. Использование дросселей с несоответствующей мощностью для конкретной лампы вызывает постоянный перегруз, ускоряющий старение изоляции и провода.
Для устранения перегрева необходимо в первую очередь проверить и при необходимости заменить дроссель на изделие с параметрами, точно соответствующими техническим требованиям лампы. Проверка индуктивности и сопротивления обмоток поможет выявить внутренние повреждения. Очистка корпуса и мест крепления улучшит тепловой режим.
Рекомендуется обеспечить достаточную вентиляцию и исключить контакт с нагревающимися элементами. В случае применения электронных балластов важно контролировать качество питающего напряжения и исключить скачки, вызывающие дополнительные токовые нагрузки на дроссель.
Регулярное техническое обслуживание и замена изношенных компонентов продлевают срок службы дросселя и минимизируют риск перегрева, предотвращая повреждения люминесцентной лампы и обеспечивая стабильную работу освещения.

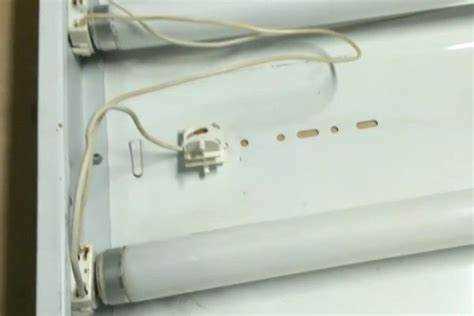

Влияние дросселя на качество светового потока лампы
Дроссель контролирует ток через люминесцентную лампу, что напрямую влияет на стабильность и яркость светового потока. Неправильно подобранный дроссель вызывает колебания тока, приводящие к мерцанию и снижению световой эффективности.
Основные параметры дросселя, влияющие на качество света:
- Индуктивность – определяет силу ограничения тока. Недостаточная индуктивность вызывает чрезмерный ток и перегрев лампы, а избыточная – уменьшает яркость.
- Сопротивление обмотки – влияет на падение напряжения и тепловые потери, снижая КПД лампы.
- Качество материалов – ферритовое ядро с низкими потерями обеспечивает стабильность параметров и минимизирует искажения светового потока.
Для поддержания оптимального светового потока рекомендуется:
- Использовать дроссели, соответствующие электрическим характеристикам конкретной лампы (указаны в технической документации).
- Избегать эксплуатации с дросселями, имеющими повреждения изоляции или изменённые параметры индуктивности.
- Проверять ток через лампу мультиметром или осциллографом для выявления нестабильностей и предотвращения мерцания.
- При замене дросселя выбирать модели с минимальным сопротивлением и высокой температурной устойчивостью.
Итогом правильного выбора и эксплуатации дросселя является стабильный, равномерный световой поток без заметных пульсаций, что продлевает срок службы люминесцентной лампы и улучшает визуальный комфорт.
Вопрос-ответ:
Зачем нужен дроссель в цепи люминесцентной лампы?
Дроссель выполняет роль ограничителя тока в цепи люминесцентной лампы. Без него через лампу может проходить слишком большой ток, что приведёт к её быстрому выходу из строя. За счёт индуктивного сопротивления дроссель снижает ток, поддерживая его на безопасном уровне, что обеспечивает стабильную работу и долговечность лампы.
Как дроссель влияет на яркость и качество света люминесцентной лампы?
Дроссель помогает поддерживать стабильные параметры электрического тока, что влияет на стабильность свечения лампы. Если дроссель исправен и правильно подобран, свет будет ровным и без мерцаний. При неисправности или неправильном подборе дросселя может возникать мерцание или снижение яркости, что ухудшает качество освещения.
Почему в современных люминесцентных светильниках дроссели иногда заменяют электронными балластами?
Электронные балласты обладают меньшими размерами и весом, снижают энергопотребление и уменьшают шум при работе лампы. Они обеспечивают более точное регулирование тока и могут улучшать световые характеристики. Однако дроссели остаются востребованными благодаря своей простоте и надёжности, особенно в старых светильниках.
Что происходит с работой люминесцентной лампы, если дроссель повреждён или отсутствует?
Если дроссель повреждён или отсутствует, через лампу может пройти чрезмерный ток, что приводит к быстрому перегоранию светящейся трубки. Лампа может мигать, нагреваться, а в худших случаях — сгореть. Кроме того, могут появиться проблемы с запуском, так как дроссель участвует в формировании необходимого импульса для зажигания лампы.
Как определить, что дроссель в люминесцентной лампе нуждается в замене?
О признаках неисправности дросселя можно судить по мерцанию лампы, частым перегораниям трубок или характерному звуку жужжания. Если лампа не загорается или загорается с трудом, это также может указывать на проблемы с дросселем. Проверить дроссель можно с помощью мультиметра или заменой на заведомо исправный элемент.
