Для жёсткой фиксации деревянных элементов в срубах, каркасных и фахверковых конструкциях применяют нагели – цилиндрические штыри из древесины твёрдых пород. Они предотвращают смещение брусьев относительно друг друга, повышают устойчивость сооружения к усадке и деформациям. На практике чаще всего используют нагели из дуба, бука или ясеня благодаря их плотности и минимальной подверженности растрескиванию.
Оптимальный диаметр нагеля подбирается в зависимости от толщины бруса – обычно от 20 до 30 мм. Длина – на 20–30% больше высоты скрепляемых элементов. Поверхность штыря должна быть гладкой, но не полированной, чтобы обеспечить надёжное трение. Качественный нагель – с ровной геометрией, без продольных трещин и смолистых включений.
Установка производится в предварительно высверленные отверстия с интервалом около 1,5 метра по длине стены. Для компенсации усадки возможна установка нагеля в овальное или вертикально вытянутое отверстие. Важно исключить металлическое крепление на этапе сборки, чтобы не нарушать естественную вентиляцию древесины и избежать мостиков холода.
Точное наименование «нагель» происходит от немецкого «Nagel» – гвоздь. Однако, в контексте деревянного домостроения это самостоятельный термин, обозначающий именно деревянный фиксатор цилиндрической формы.
Как называется деревянный штырь для соединения бруса в столярных работах
Деревянный штырь, применяемый для соединения брусьев, называется нагель. Это цилиндрический элемент, изготавливаемый из твердых пород древесины – чаще всего из дуба, ясеня или бука. Основное назначение нагеля – обеспечение прочного и долговечного соединения элементов деревянных конструкций без применения металлических крепежей.
Диаметр нагеля обычно составляет от 20 до 25 мм, длина подбирается с учетом толщины соединяемых деталей – стандартно она на 30–50 мм больше суммарной толщины элементов, чтобы обеспечить надежную фиксацию. Поверхность нагеля должна быть гладкой, без трещин и деформаций, но с минимальной шершавостью для лучшего сцепления с древесиной.
Для установки в брусе высверливаются отверстия диаметром на 1–2 мм меньше диаметра нагеля, что позволяет достичь эффекта плотной посадки. При необходимости штырь дополнительно смачивается водой или клеем ПВА для увеличения сцепления.
Использование нагелей особенно актуально при возведении срубов, каркасных домов и других деревянных сооружений, где важно избежать усадки и смещения брусьев со временем. Такой способ крепления устойчив к перепадам влажности и обеспечивает высокую устойчивость всей конструкции.
Чем шкант отличается от нагеля при креплении деревянных конструкций
Шканты используются в мебельной и лёгкой столярной промышленности. Их диаметр обычно не превышает 12–16 мм, длина – до 100 мм. Они устанавливаются в заранее просверленные отверстия и служат для точной фиксации деталей в заданном положении. В строительстве применяются редко из-за низкой прочности при значительных нагрузках и усадке древесины.
Нагели предназначены для капитального крепления массивных деревянных элементов в строительстве срубов, каркасных и брусовых домов. Их диаметр – от 20 до 40 мм, длина может достигать 300–400 мм. Они не только фиксируют положение брусьев, но и предотвращают их смещение в процессе усадки. Устанавливаются с зазором для компенсации сезонных изменений древесины.
При выборе между шкантом и нагелем важно учитывать масштабы конструкции и требуемую прочность. Для соединения мебельных деталей или лёгких перегородок подходят шканты. Для несущих стен, где важна стабильность и долговечность – нагели.
В каких случаях применяют нагель при сборке деревянного сруба
Нагели используют в тех ситуациях, когда необходимо обеспечить геометрическую стабильность сруба и исключить горизонтальное или вертикальное смещение венцов. Основные случаи применения:
- Срубы из сырой древесины. При усадке бревна могут искривляться или скручиваться. Нагель фиксирует положение элементов, предотвращая деформации.
- Брус или бревно длиной более 6 метров. На такой длине высок риск прогиба или выворачивания, особенно при сезонных изменениях влажности.
- Места оконных и дверных проёмов. В этих зонах уменьшается общая жёсткость конструкции, и установка нагелей предотвращает расхождение венцов.
- Сборка стен в несколько этажей. Нагели равномерно распределяют нагрузку по высоте и исключают разъезд венцов под весом верхнего яруса.
- Использование клеёного бруса. Несмотря на его стабильность, нагели необходимы для дополнительной фиксации и компенсации внутренних напряжений.

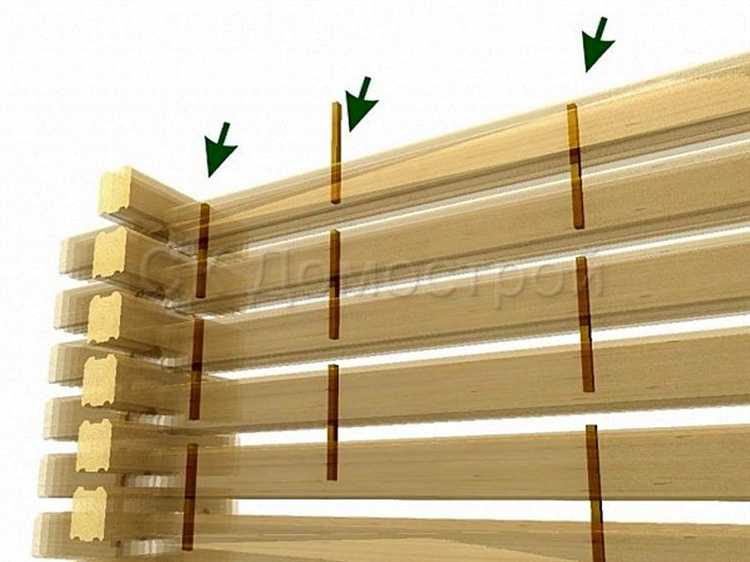

Рекомендуемый шаг установки – 1–1,5 метра по длине венца, а также обязательно в местах сопряжения углов и стыков. При этом важно соблюдать смещение нагелей по высоте, чтобы не допустить ослабления конструкции.
Подходящие размеры деревянных нагелей для различных сечений бруса
Для бруса сечением 100×100 мм применяют нагели диаметром 18–20 мм и длиной 120–150 мм. Такой размер обеспечивает надежную фиксацию без расщепления древесины.
При сечении 150×150 мм оптимальны нагели диаметром 25 мм и длиной 180–220 мм. Увеличенный диаметр предотвращает люфт в соединении, а достаточная длина гарантирует прочную сцепку элементов.
Брус 200×200 мм требует нагелей диаметром 30 мм и длиной от 240 мм. Меньшие диаметры не обеспечивают необходимой жёсткости, особенно при вертикальных нагрузках.
Для бруса 100×150 мм предпочтителен диаметр 20–22 мм, длина – 160–180 мм. Учитывается разница в сторонах, поэтому нагель должен располагаться перпендикулярно более широкой грани.
Размещение нагелей – с шагом 1–1,5 метра по длине стены и обязательным размещением в угловых и стыковочных зонах. Допускается увеличение плотности установки при возведении несущих конструкций или в районах с высокой ветровой нагрузкой.
Из каких пород древесины изготавливают нагели и почему
Для производства нагелей используют древесину с высокой плотностью, устойчивостью к растрескиванию и стабильностью геометрии при высыхании. Это критично для обеспечения прочного соединения бруса без деформаций и перекосов.
- Дуб – обладает высокой плотностью (до 750 кг/м³) и твёрдостью, минимально подвержен короблению. Отличается долговечностью и устойчивостью к гниению, что важно при строительстве бань и срубов в условиях повышенной влажности.
- Бук – плотная (около 720 кг/м³), но менее устойчивая к влаге древесина. Используется при производстве нагелей для внутренних конструкций или в сухом климате. Требует предварительной сушки и антисептирования.
- Берёза – плотность около 650 кг/м³, легко обрабатывается, хорошо держит форму после сушки. Подходит для временных соединений или конструкций без повышенной нагрузки.
- Ясень – прочная и упругая древесина (плотность до 690 кг/м³), устойчива к растрескиванию. Используется при необходимости соединения бруса с высоким уровнем вибрационных нагрузок.
- Клён – плотность до 700 кг/м³, мелкопористая структура обеспечивает равномерную усадку. Применяется в точных соединениях, где важна стабильная геометрия нагеля.
- Сосна и ель – мягкие породы (плотность до 500 кг/м³), используются редко и только при соединении аналогичных мягких пород. Преимущество – лёгкость обработки, но требуется увеличение диаметра нагеля для прочности.
Не рекомендуется использовать нагели из сырой древесины – они увеличивают внутреннее напряжение в соединении и способствуют растрескиванию бруса. Оптимальная влажность заготовки – не выше 12%. Для долговечности – обязательна обработка антисептиками и контроль направления волокон: нагель должен быть выточен вдоль волокон, без сучков и трещин.
Как просверлить отверстия под нагели с соблюдением соосности
Для точного совмещения отверстий под нагели в двух брусьях необходимо применять ограничители глубины и разметочные штыри. Первый шаг – зафиксировать нижний брус строго по уровню, исключая перекосы. Центр отверстия размечают шилом или сверлильным шаблоном с центрирующими втулками.
Используйте сверло диаметром на 1 мм меньше диаметра нагеля, чтобы обеспечить плотную посадку. При сверлении контролируйте вертикальность с помощью строительного уровня с магнитным основанием, установленного на корпусе дрели, или применяйте стойку для дрели. Допустимое отклонение угла – не более 1°.
После завершения сверления в первом брусе устанавливаются металлические центрирующие штифты (центровки). Верхний брус накладывается сверху, легким ударом наносится отпечаток, точно совпадающий с осями нижних отверстий. Только после этого сверлится второй брус. Такой метод исключает смещение и обеспечивает идеальную соосность нагелей по всей длине стены.
Глубина отверстий должна превышать длину нагеля на 10–15 мм для компенсации расширения древесины и укладки утеплителя. При использовании винтовых нагелей применяют торцевые шаблоны, обеспечивающие точную ориентацию резьбы и равномерное усилие при закручивании.
Можно ли заменить деревянный нагель металлическим – плюсы и минусы
Металлический нагель обладает высокой прочностью на изгиб и сдвиг, поэтому может выдерживать значительные нагрузки. Он не подвержен гниению, не впитывает влагу и не реагирует на биологические факторы, что делает его потенциально долговечным решением в агрессивной среде или при частом увлажнении конструкции.
Однако главный недостаток – разное тепловое расширение металла и древесины. Металлический штырь при колебаниях температуры создает внутреннее напряжение, способное привести к трещинам в брусе. Кроме того, металл служит мостиком холода и способствует конденсации влаги, что увеличивает риск гниения древесины вокруг нагеля.
Еще один критичный момент – отсутствие «работы» в структуре. Деревянный нагель со временем усыхает синхронно с брусом, сохраняя плотность соединения. Металл остается жестким, а зазор между ним и деревом может увеличиваться, снижая общую устойчивость и прочность узла.
Рекомендуется использовать металлические нагели только в неответственных или временных соединениях, а также в специфических конструкциях, где дерево защищено от перепадов влажности и температуры. В капитальном строительстве деревянного дома замена деревянного нагеля металлическим нецелесообразна из-за рисков ухудшения долговечности соединения.
Типичные ошибки при установке деревянных нагелей и как их избежать
Ошибка №1: Использование сырой древесины для нагелей. Влажный нагель при высыхании теряет объем и перестает плотно фиксировать брус. Рекомендуется использовать древесину с влажностью не выше 12%, предварительно просушенную в естественных условиях или камере.
Ошибка №2: Слишком плотная посадка. Перетянутый нагель при вбивании раскалывает брус или сам деформируется. Оптимальный зазор между диаметром нагеля и отверстием – 0,5–1 мм. Это обеспечивает плотную фиксацию без разрушения элементов конструкции.
Ошибка №3: Отсутствие смещения отверстий. При прямом совмещении сверлений нагель не натягивает брус к предыдущему венцу. Смещайте отверстие на 2–3 мм вниз относительно центра нагеля, чтобы обеспечить затяжку и устранить щели между венцами.
Ошибка №4: Монтаж без предварительной разметки. При хаотичном расположении нагелей нарушается равномерное распределение нагрузки. Делайте разметку с шагом 1–1,5 метра и обязательно фиксируйте нагели по краям и в местах пересечения стен.
Ошибка №5: Применение неподходящего материала. Не используйте мягкие или рыхлые породы дерева. Оптимальны береза, дуб или клен. Эти породы обладают высокой плотностью и устойчивы к растрескиванию при нагрузке.
Ошибка №6: Монтаж в мороз. Установка нагелей при температуре ниже -10 °C без прогрева древесины ведет к появлению трещин. Работы выполняйте при плюсовой температуре или прогревайте материалы перед монтажом.
Вопрос-ответ:
Как называется деревянный штырь, который используют для соединения брусьев?
Такой деревянный штырь называется нагель. Он применяется при строительстве деревянных домов, особенно в срубах, для прочного соединения брусьев между собой и предотвращения их смещения.
Из какого дерева лучше делать нагели для крепления бруса?
Наиболее часто используют твёрдые породы древесины: дуб, ясень, клён или берёзу. Они прочнее, чем хвойные, и меньше подвержены деформации. Однако иногда применяют и хвойные породы, если они хорошо просушены и имеют высокую плотность.
Почему нельзя использовать металлические гвозди вместо деревянных нагелей?
Металл и дерево по-разному реагируют на изменение температуры и влажности. Металлические гвозди могут вызывать трещины в древесине или ржаветь со временем, что нарушает прочность соединения. Деревянные нагели «работают» вместе с брусом, обеспечивая надёжную и долговечную фиксацию.
Какой диаметр должен быть у нагеля для крепления бруса?
Обычно диаметр деревянного нагеля варьируется от 20 до 30 мм. Конкретный размер зависит от толщины бруса и схемы крепления. Важно, чтобы нагель плотно входил в просверленное отверстие, но не с чрезмерным усилием, чтобы не расколоть древесину.
Как правильно установить нагели при строительстве сруба?
Нагели устанавливаются в предварительно просверленные отверстия, которые проходят через два или три бруса. Обычно их располагают с шагом около полутора метров по всей длине стены, а также обязательно — в углах и возле проёмов. После установки штыри заподлицо сруба подрезают и при необходимости подтачивают. Это помогает сохранить геометрию стен и уменьшает риск перекоса при усадке.
